DSO138示波器怎么测波形 [复制链接]

上一主题 下一主题
离线barve


发帖
3729
M币
7062
专家
3
粉丝
114
只看楼主 倒序阅读 我要置顶 楼主  发表于: 2015-07-08

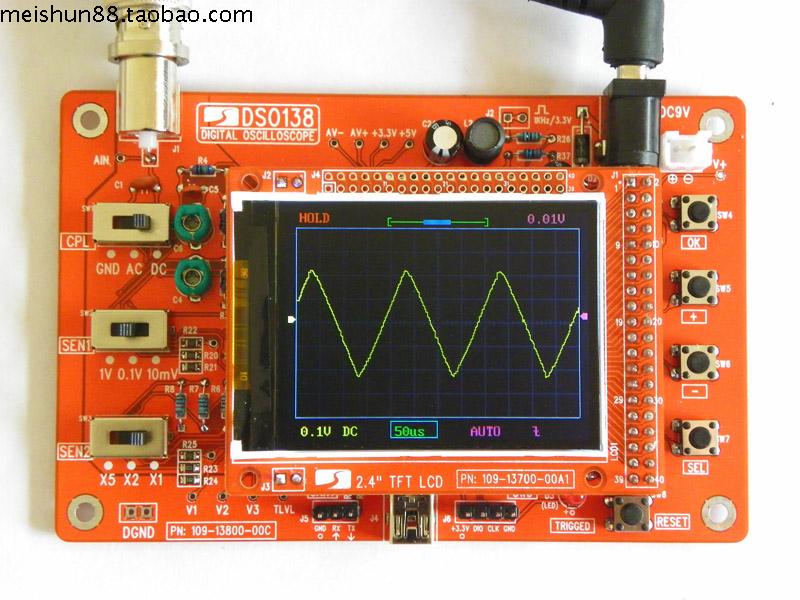

前几天在某宝买了DSO138示波器散件,装好了原本是想测一下逆变器是不是正弦波的,但是百度了半天都没有找到怎么测220V电压的波形(原谅我是第一次碰示波仪的小白)。所以最后就上万能的论坛请教懂这方面的专家,教教我该怎么弄。最后付上DSO138示波仪的参数:
DSO138示波器怎么测波形特性指标:
  • 最高实时取样率:1Msps
  • 精度:12Bit
  • 取样缓冲器深度:1024字节
  • 模拟频带宽度: 0 - 200KHz
  • 垂直灵敏度:10mV/Div – 5V/Div (按1-2-5 方式递进)
  • 垂直位移可调,并带有指示
  • 输入阻抗:1MΩ
  • 最高输入电压:50Vpp(1:1探头),400Vpp(10:1探头)这个要另外买的,没有买
  • 耦合方式包括DC/AC/GND
  • 水平时基范围:10μs/Div – 50s/Div (按1-2-5 方式递进)
  • 具有自动、常规和单次触发方式,方便捕捉瞬间波形
  • 可用上升或下降边沿触发
  • 触发电平位置可调,并带有指示
  • 可观测触发之前的波形(负延迟)
  • 可随时冻结波形显示(HOLD 功能)
  • 自带1KHz /3.3V方波测试信号源


发帖
3628
M币
2
专家
25
粉丝
180
只看该作者 1楼 发表于: 2015-07-08
珍爱生命,远离玩具....LZ怕死不?怕死就别拿这玩意测市电.......
在线cyberfan

发帖
13829
M币
1920
专家
18
粉丝
1566
只看该作者 2楼 发表于: 2015-07-08
电压太高了,不能直接测。最高输入电压:50Vpp(1:1探头)意思是只能测50伏以下的电压信号。
离线jgpiuu

发帖
1381
M币
3687
专家
2
粉丝
28
只看该作者 3楼 发表于: 2015-07-09
用几个1M的电阻串联 接到220V上, 最好10个 以上  然后测量其中1个上的电压波形就可以
离线barve

发帖
3729
M币
7062
专家
3
粉丝
114
只看该作者 4楼 发表于: 2015-07-09
同学们,最后我想啊想,找到一个好办法:就是找一个小伏数的变压器,我是用一个12V的方牛,输出端可以测量到波形了,嘻嘻,真高兴~~~~
离线hu2011q

发帖
2155
M币
1901
专家
-1
粉丝
37
只看该作者 5楼 发表于: 2015-10-13
楼主,这示波器套件多少入手的?玩过觉得怎样?
离线小陈兔

发帖
4713
M币
10
专家
19
粉丝
260
只看该作者 6楼 发表于: 2017-03-15
回 barve 的帖子
barve:同学们,最后我想啊想,找到一个好办法:就是找一个小伏数的变压器,我是用一个12V的方牛,输出端可以测量到波形了,嘻嘻,真高兴~~~~[表情] [表情]  (2015-07-09 21:10) 回 barve 的帖子

因为工频变压器的磁滞作用,测得的波形不准确。
离线wave

发帖
4527
M币
3181
专家
23
粉丝
113
只看该作者 7楼 发表于: 2017-03-15
灵敏度够高的话,探头换成线和220V的某根线互相隔着绝缘皮缠绕几圈就能测了。这个是我用示波器测开关电源纹波时候偶然发现的。

我的万用表红表笔往220V的台灯线绕3圈就能读出频率来。

现在一个20MHz的模拟示波器也就200元了,没必要买这种玩具了。
在线aacyxjz

发帖
2428
M币
1713
专家
35
粉丝
60
只看该作者 8楼 发表于: 01-23
我还真买了这个“玩具”,一般般,看网上的介绍说是用来教学焊接调试啥的,不能当工具用

发帖
4668
M币
20301
专家
32
粉丝
109
只看该作者 9楼 发表于: 01-25
这东西 频率太低了。。。
