最近,深圳众仪电测的李总联合几个万用表爱好者QQ群共同搞了个万用表试用活动,我有幸报名参加,并且得到了一块试用小表ZT102。 在此再次对众仪李总和协作的各位万用表群群主表示感谢。

万用表3月3日就收到了,这两天一直没有时间来写点东西。今天抽空写一写吧。简单的试用报告。

收到包裹
拆机+简评~众仪ZOTEK ZT102万用表试用报告

盒子外观
拆机+简评~众仪ZOTEK ZT102万用表试用报告

开箱
拆机+简评~众仪ZOTEK ZT102万用表试用报告

表笔 测温线 收纳袋
拆机+简评~众仪ZOTEK ZT102万用表试用报告

万用表小巧可爱.拿在手里爱不释手.
拆机+简评~众仪ZOTEK ZT102万用表试用报告

和22合一南旗螺丝刀对比一下长度,真的很小、很便携。
拆机+简评~众仪ZOTEK ZT102万用表试用报告

然后看看测量精度如何
拆机+简评~众仪ZOTEK ZT102万用表试用报告

拆机+简评~众仪ZOTEK ZT102万用表试用报告



拆机+简评~众仪ZOTEK ZT102万用表试用报告

拆机+简评~众仪ZOTEK ZT102万用表试用报告

说明书上标的直流精度是0.5%的。。测量结果还是很准确的,对于便携表来说,这个精度足够了。
不得不说,这块表外壳作工还是很不错的,印字清晰,模具精细。外形圆润,有很好的握持感。
另外表笔的作工用料也很不错,线很软,笔尖有保护帽,插头插到表笔插座也很紧,保证了接触良好。
收纳袋的质量也非常的好,很厚实,不装万用表,装点别的也是非常实用的。

拆机+简评~众仪ZOTEK ZT102万用表试用报告

拆机+简评~众仪ZOTEK ZT102万用表试用报告

下面测个温度试试。
拆机+简评~众仪ZOTEK ZT102万用表试用报告

这是测温线。。插法跟万用表表笔一样。
倒了一碗热水,用红热测温枪对比一下。。
拆机+简评~众仪ZOTEK ZT102万用表试用报告

ZT102测得63摄氏度
拆机+简评~众仪ZOTEK ZT102万用表试用报告

测温枪测得62.7摄氏度。基本上是一致的。需要说明的是,测温枪测得可能没有万用表测得准,这个测量仅作参考。
未完待续,接下来拆解外壳,看看内部结构。
本帖最近打赏记录:共28条打赏M币+342
zeng_zww M币 +13 謝謝分享 07-24
microliu M币 +8 謝謝分享 04-09
girlstorm M币 +15 原創內容 03-19
mlk M币 +15 一不留神汉真是潍坊地 03-13
hongo M币 +8 这个表是几位的? 03-13
yinjiudong M币 +15 謝謝分享 03-10
风间尘 M币 +8 謝謝分享 03-09
eros8269 M币 +15 謝謝分享 03-08
yxdd M币 +8 这小表精度没话说 03-08
zhwj8025 M币 +22 謝謝分享,仔细看坛友奎文区的!!对那个电压基准感兴趣,哪里淘的,可否给链接学习下? 03-08
关键词: 众仪ZOTEK
离线xiaodongchem

发帖
1806
M币
4353
专家
6
粉丝
31
只看该作者 1楼 发表于: 03-06
接上楼。。
不多废话了,直接上图。



掀起撑杆,卸下螺丝,取下电池。



拆掉四角四颗螺丝,拿掉后壳。



主板作工还是很工整的,贴片元件全部是机器焊接的,少部分比较大的金属件是手工焊接的,焊工不错。麻雀虽小五脏俱全,该有的保险丝都有,而且是带座的,这样以后损坏更换,很方便。是正规大厂的作法。
继续拆解,取掉电路板周围的螺丝。拿下电路板。






外壳模具还是比较精巧的。
万用表使用了两节7号电池,下面对表的工作电流 电阻档工作电流 二极管档电流 二极管档开路电压  蜂鸣档电压 还有电阻档短接读数进行测试
电压档工作电流 1.64毫安


电阻档工作电流 1.82毫安


二极管档电流 1.81毫安


二极管档开路电压 3.224伏


蜂鸣档电压 1.004伏


欧姆档短接读数 0.0欧  而且回零很快,不像有的表,短接了好几秒钟,读数才慢慢回 0.2 0.3 甚至0.4 回零越快的越好用。



从测试中看,这块表工作电流还是很小的。普通的7号碱性电池或者充电电池,正常使用的应该能用几百小时没问题。再一个二极管档电流1.8毫安,也是中规中矩的,虽然没有说明书上所说的5毫安那么夸张。

总结下这块表的优点和不足
优点:小巧精致 作工不错
电池使用7号电池,电池便宜,购买方便,耗电量小,使用时间长。
功能齐全,电压、电阻、电流基础功能都有 还有频率、温度 电容等高级功能。。对于小巧的便携表来说,功能非常全。
不足之处:外盒全都是英文,没一个汉字。说明书上有一处错误,二极管档电流实测是1.8毫安,说明书上是写得5ma,希望厂家改正一下。说明书无厂家名称、无厂址、无联系方式。让人感觉像是“三无”产品。还无合格证。呵呵。。这样有点草率了,虽然产品作得不错。

总体来说是块不错的实用便携小表。

[ 此帖被xiaodongchem在2017-03-06 23:08重新编辑 ]
本帖最近打赏记录:共14条打赏M币+161
zeng_zww M币 +13 謝謝分享 07-24
hongo M币 +8 牛屎芯是什么型号的知道吗? 03-13
风间尘 M币 +8 謝謝分享 03-09
trg13 M币 +22 - 03-08
vicdoo M币 +8 外壳部分做工还是不错  内部PCB稍差,进度也不错 如果便宜还是值得买来玩玩 03-08
hellodoraemo M币 +22 原来总结在二楼! 谢谢楼主! 03-07
qingf2008 M币 +15 原創內容 03-07
dxtjc M币 +8 - 03-06
zhuqing-1920 M币 +8 外观很像福禄克的一款,好像是17B吧。 03-06
buyuliang M币 +15 福禄克的外形 03-06
12
离线xiaodongchem

发帖
1806
M币
4353
专家
6
粉丝
31
只看该作者 2楼 发表于: 03-06

   看坛友们玩破解玩得风生水起,我也有点蠢蠢欲动了,按耐不住急切的心情,再一次拆机之旅。

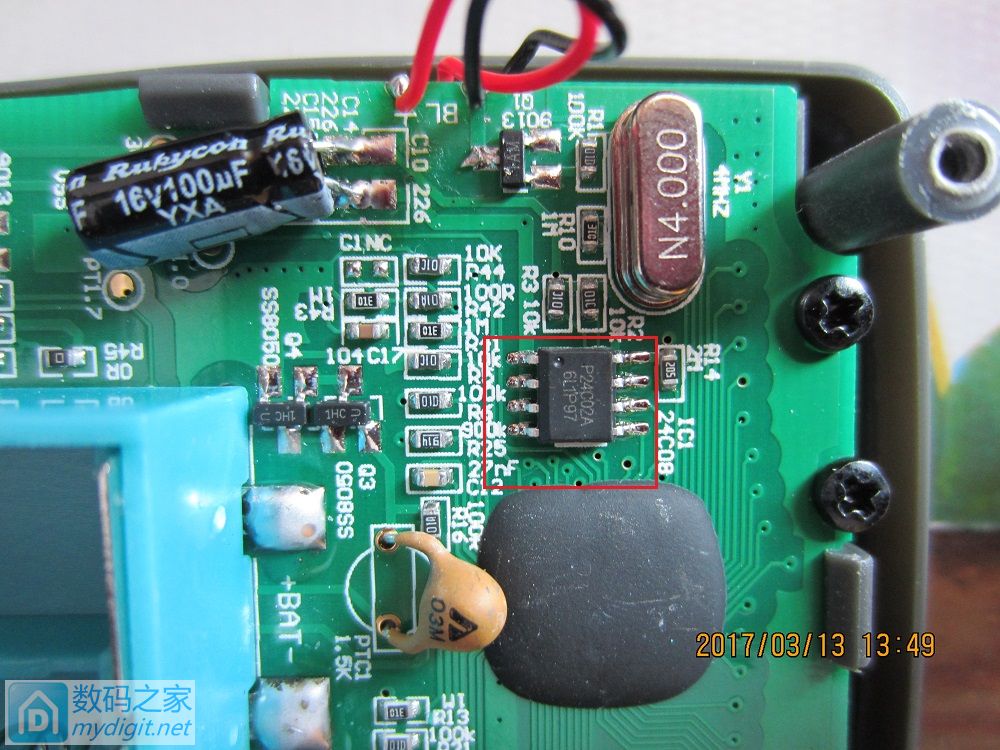

   直入主题,拆开壳找到存储芯片P24C02A。

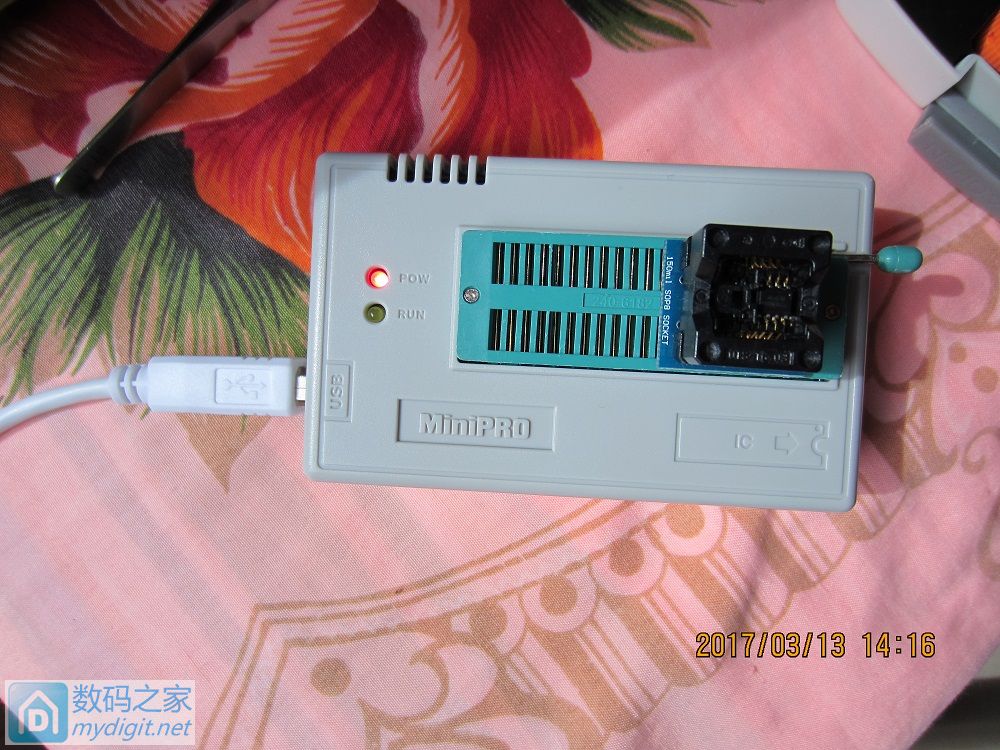

焊下芯片,编程器读出内容。

保存到本地后,用十六进制编辑器进行编辑(102改是修改后的内容) 修改如下内容。然后再写入到芯片 功能就是计数改成9999,背光63秒 (我本来要写3C的写成3F了,算了就这样吧。3C是60秒)



写完后,重新焊上板子,洗板水洗一下。

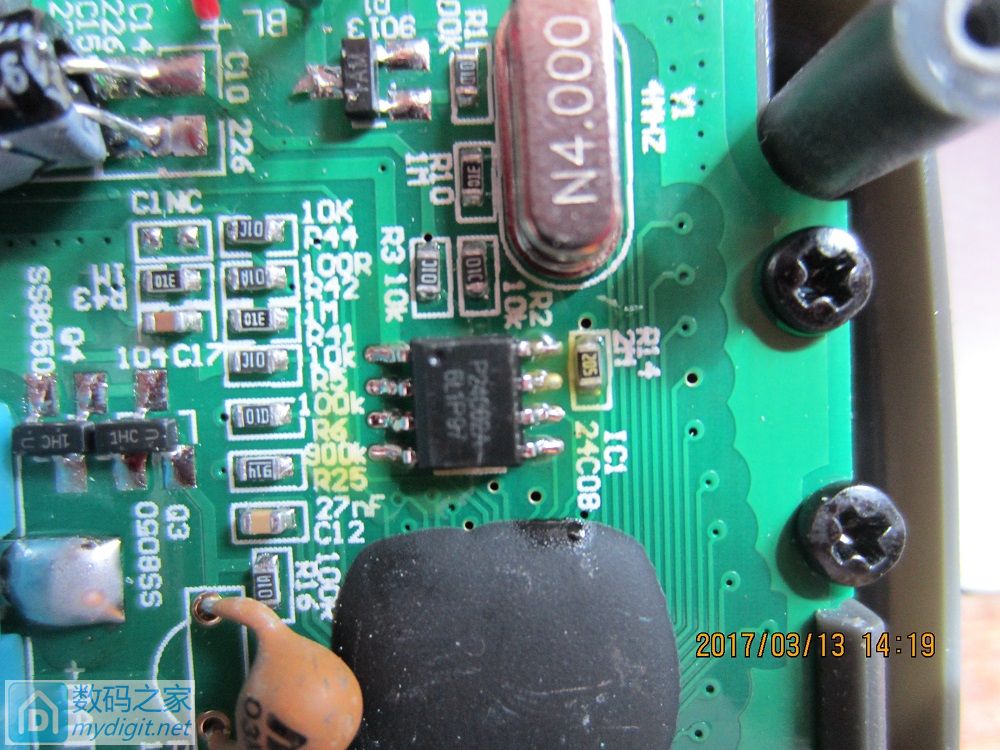

清洗后的样子

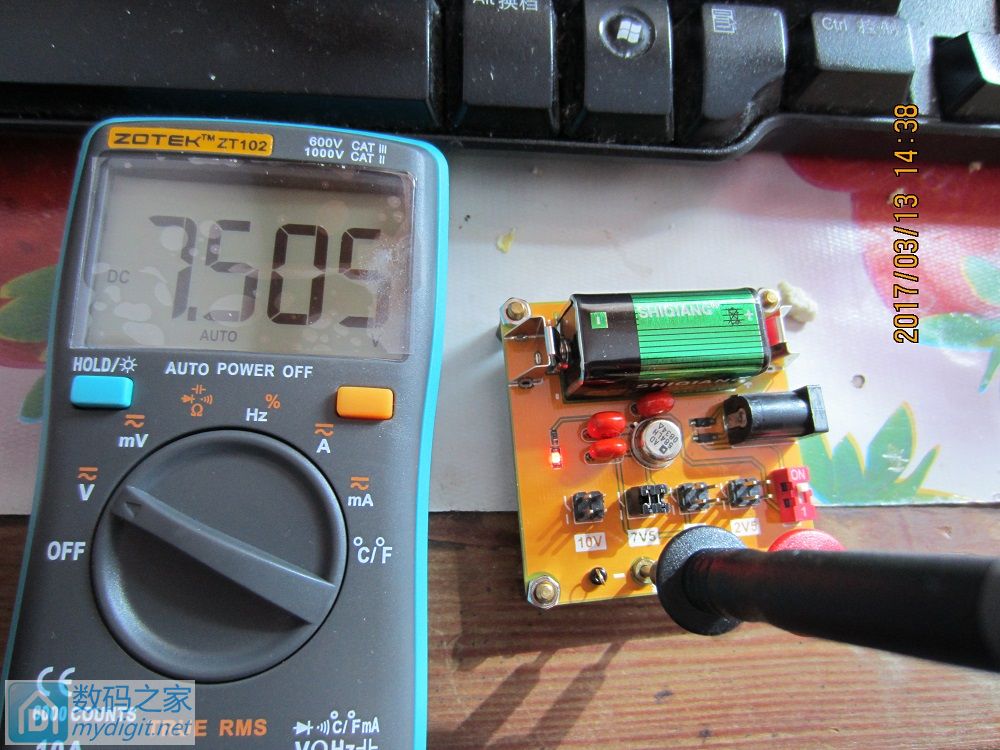

最后测试下,计数已经超过6000了。前面测量同一个基准电压是显示7.50的,现在显示7.505 分辨率提高了,证明破解成功。

  可玩性很高的一块小表,表虽小还暗藏彩蛋。很适合我们折腾人士。
