   苹果 iMac Intel 21.5" Retina 4K Display 2017 拆机直播中,图片较多请大家耐心等候,谢谢!

   照片来自 IFixit,讲解内容稍后补上,无脑喷子爱去哪去哪,别来捣乱,谢谢合作!!!!!!

   北京时间 6 号凌晨一点,苹果如约在美国圣何塞举行 WWDC 2017 大会,会上,CEO 库克和其他几位软硬件开发主管除了吧啦吧啦花了挺长时间(差不多1小时)介绍即将在年内发布的 iOS 11、High Sierra PC 操作系统之外,总体硬件配置终于跟上整个时代不再脱节的 Mac 系电脑也一并出现在了 PPT 荧幕之上。

   和 2016 代产品相比,新机器更换了 500 尼特的高亮显示屏,显色总数也达到了 10 亿种之多。顺便的,雷电口规格也从赖着不走沿用在好几代机器上的 2 升级到了 3,而这次 iFixit 最先拿到的 21.5" Retina 4K 版主要配置为(国行版定价 10288 人民币):

    3.0 GHz 四核 Intel Core i5(Turbo Boost 3.5 GHz)
    8 GB  2400 MHz DDR4 内存
    按摩店 Radeon Pro 555 显卡,带 2 GB 显存
    1TB(5400 rpm)硬盘
    802.11ac Wi-Fi和蓝牙4.2
    亮度比旧款提高43%的显示屏(500尼特),支持 4096×2304 分辨率和 P3 宽色域

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

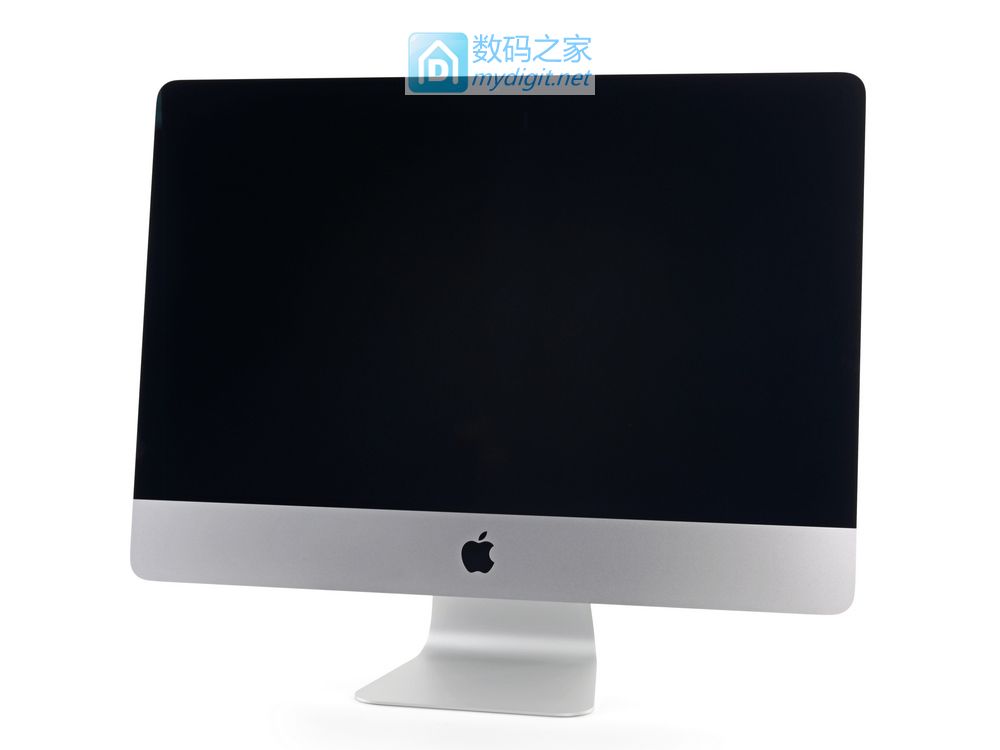

   2017 iMac 的工业设计款式完全照搬 2016 款,因此有大批真假果粉都在严厉吐槽,说:现如今的苹果已彻底进入不思进取、原地踏步吃老本的状态,库克蜀黍要是再这样下去,身在天堂的乔布斯一定不会饶了他~

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机
   拆机之前先来了解一下 2017 iMac 的外在配置情况:机身背后整齐排列的端口还是没有加装防尘塞,到时候只能由消费者自己解决。
   后置接口有咱们的老朋友耳机孔、SD读卡器、4个USB-A 和网线插口,受网口和USB-A 夹板气的是 2 个雷电 3 口,最大带宽都是 40 Gbps,数据吞吐量足够带起  4 台 4K 显示器,但是苹果不知何因做了限制,致使其只能同时外接 2 台 4K 显示器。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机
   机器的内部番号沿用了 15 款的 A1418,但 EMC 编号有所变化,变成了 3069。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

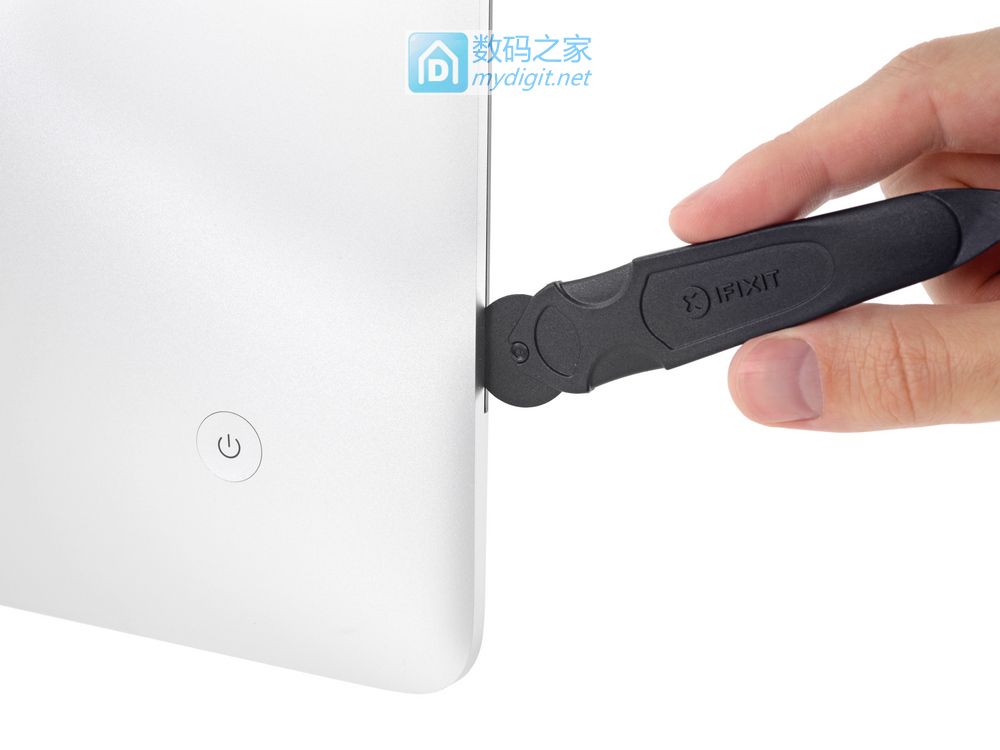

   既然苹果都出新品了,那拆机工具自然也得跟上节奏,照片中这只工具因其很像切披萨饼用的圆滚刀,所以 iFixit 干脆就把它命名为 'Opening Wheel' (都是苹果强行从 2012 款变更机身粘合固定方式给逼的)。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

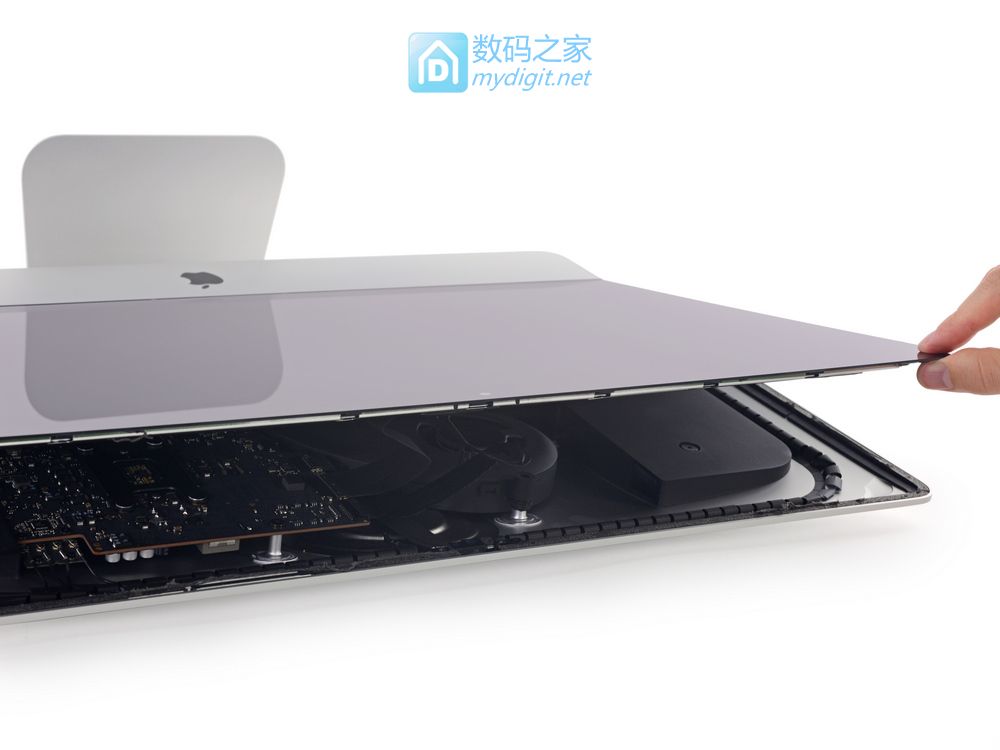

   用 'Opening Wheel' 划开暗藏在机身边缘的粘合剂之后,屏幕机身双方得以顺利分家。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

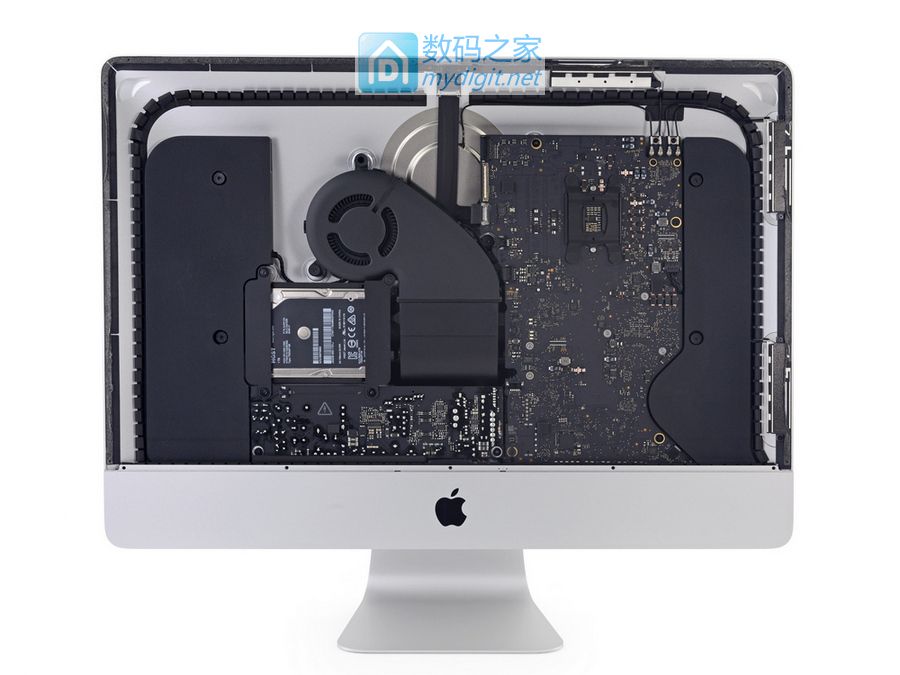

   移走显示屏之后,iFixit “惊喜”的发现 2017 款 iMac 的主板(偏右方)变得更大更宽,大到都把右侧音箱给挤扁了(偶尔调皮一下活跃活跃气氛)。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

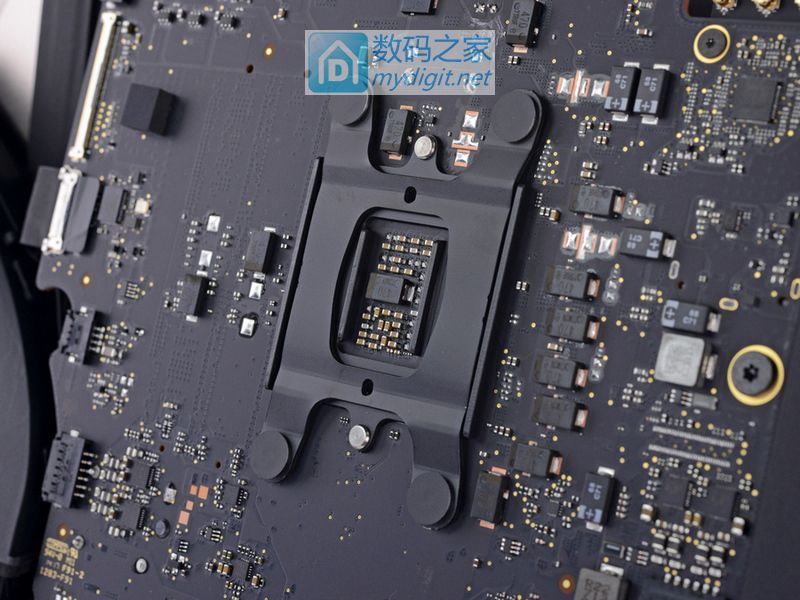

   主板上首次出现的 CPU 散热加强背板,再一次印证了苹果每次发布的新品确实有那么几处新变化,只是这变化,到目前为止都是在学别人。。。。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机
  显示屏固定边框中心处设有麦克风,拾音品质值得期待。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

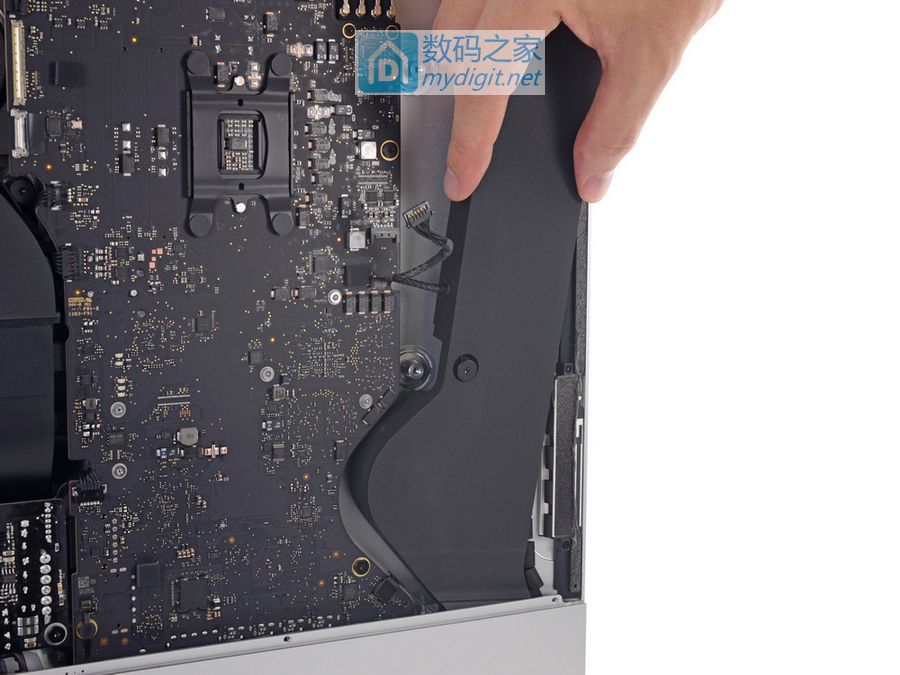

   在把表面能拆的东西(包括碍事的音箱)都给拆光之后,就该轮到最有看点的主板了。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

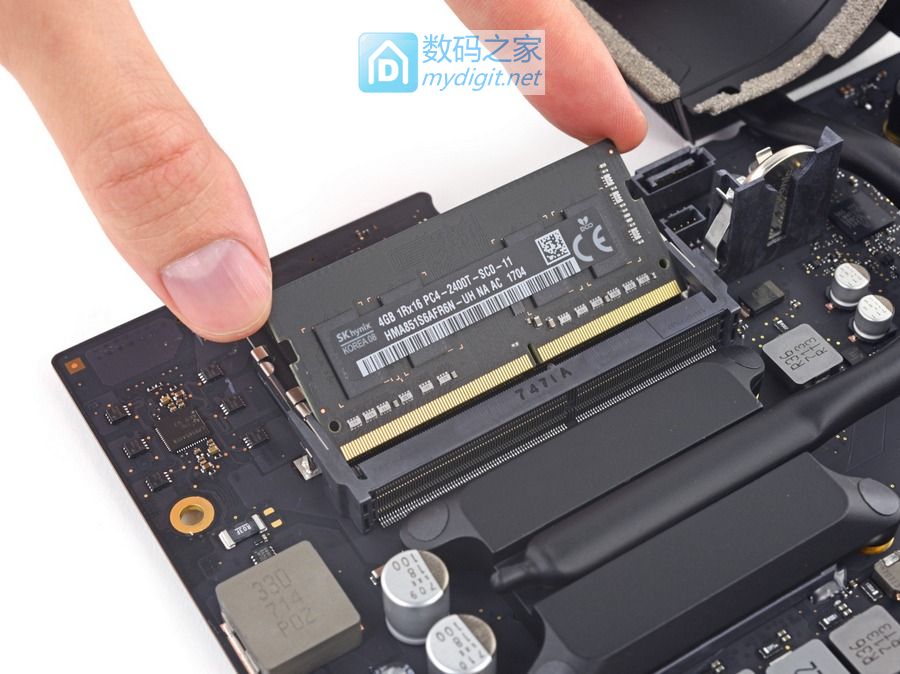

   这代 iMac 内存安装方式居然变成了插槽的,要知道前2代可都是焊死在主板上,禁止消费者自己升级的,苹果啊你可算是想明白了(虽然不如 27 寸 iMac 能直接打开屁股后头的小门更换内存那么方便)!
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

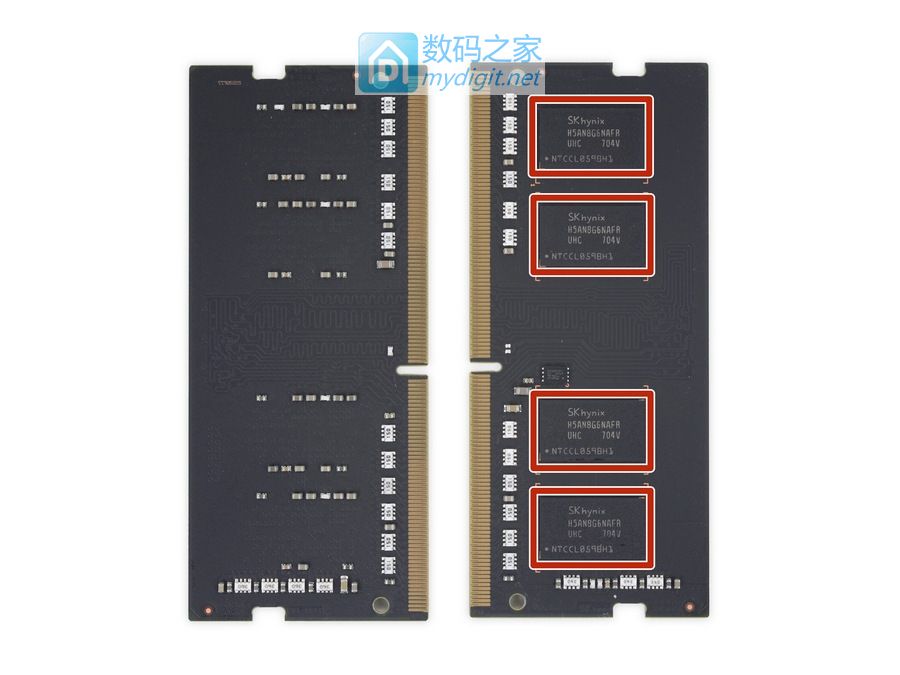

   手上这台机器配的是 2 条海力士 H5AN8G6NAFR DDR4 SDRAM 内存,单条容量 4GB。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

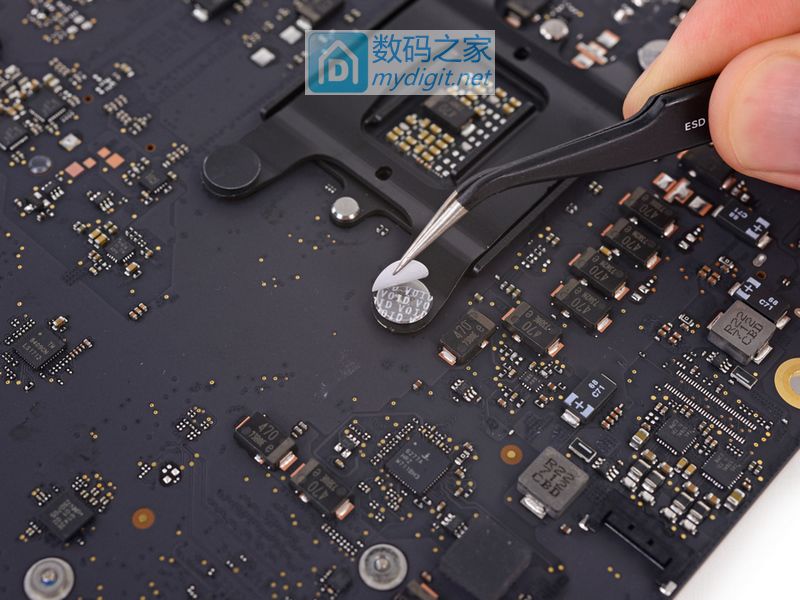

   随着 CPU 散热系统的结构改变,苹果也开始玩起了保修贴纸的把戏,无视它,直接开始下一步操作 —— 拆 CPU。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机
   苹果为了给消费者增加自行升级配件的麻烦,不但保留了强力粘合剂机身贴合工艺,还特么把 CPU 故意设置在主板背面,过街老爷爷都不服我就服苹果!


内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

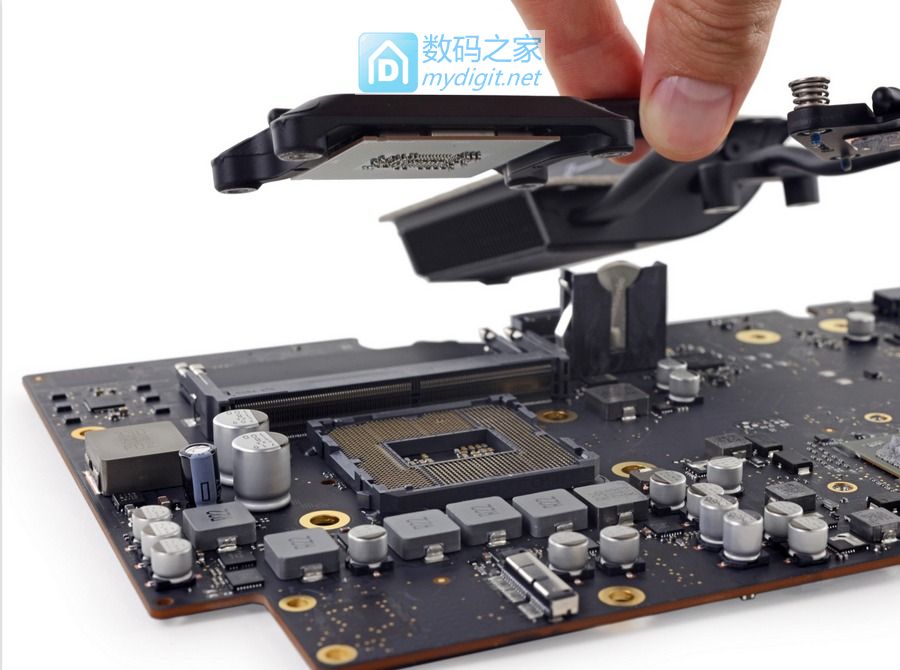

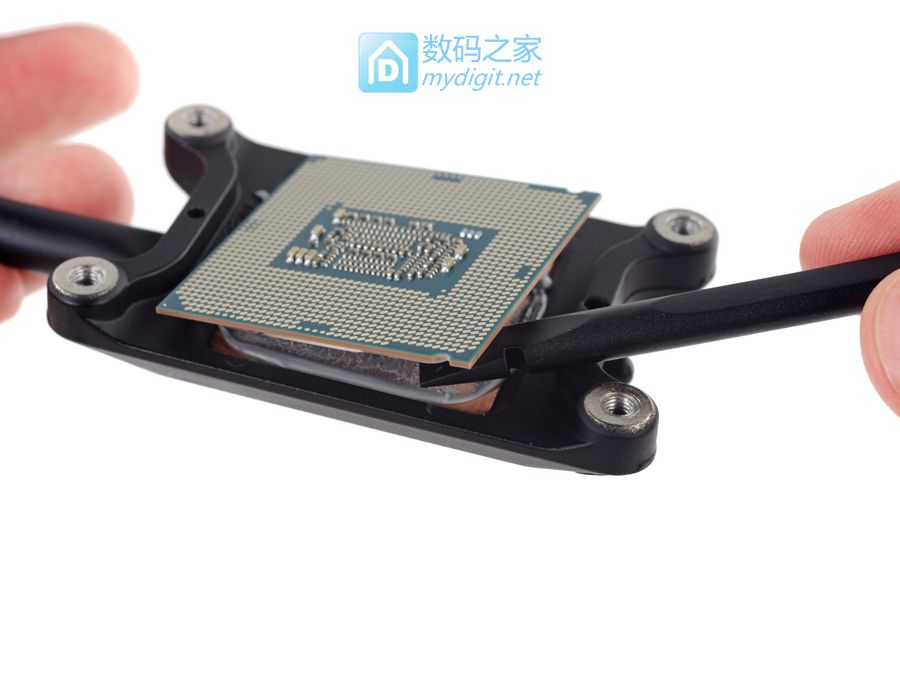

   CPU 被苹果秘制的高导热硅脂牢牢黏在热管散热器上的(相当于做成了模块化配件),新的散热器加上新的导热材料,只为解决以往 iMac 饱受诟病的整机高烧不退Bug。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

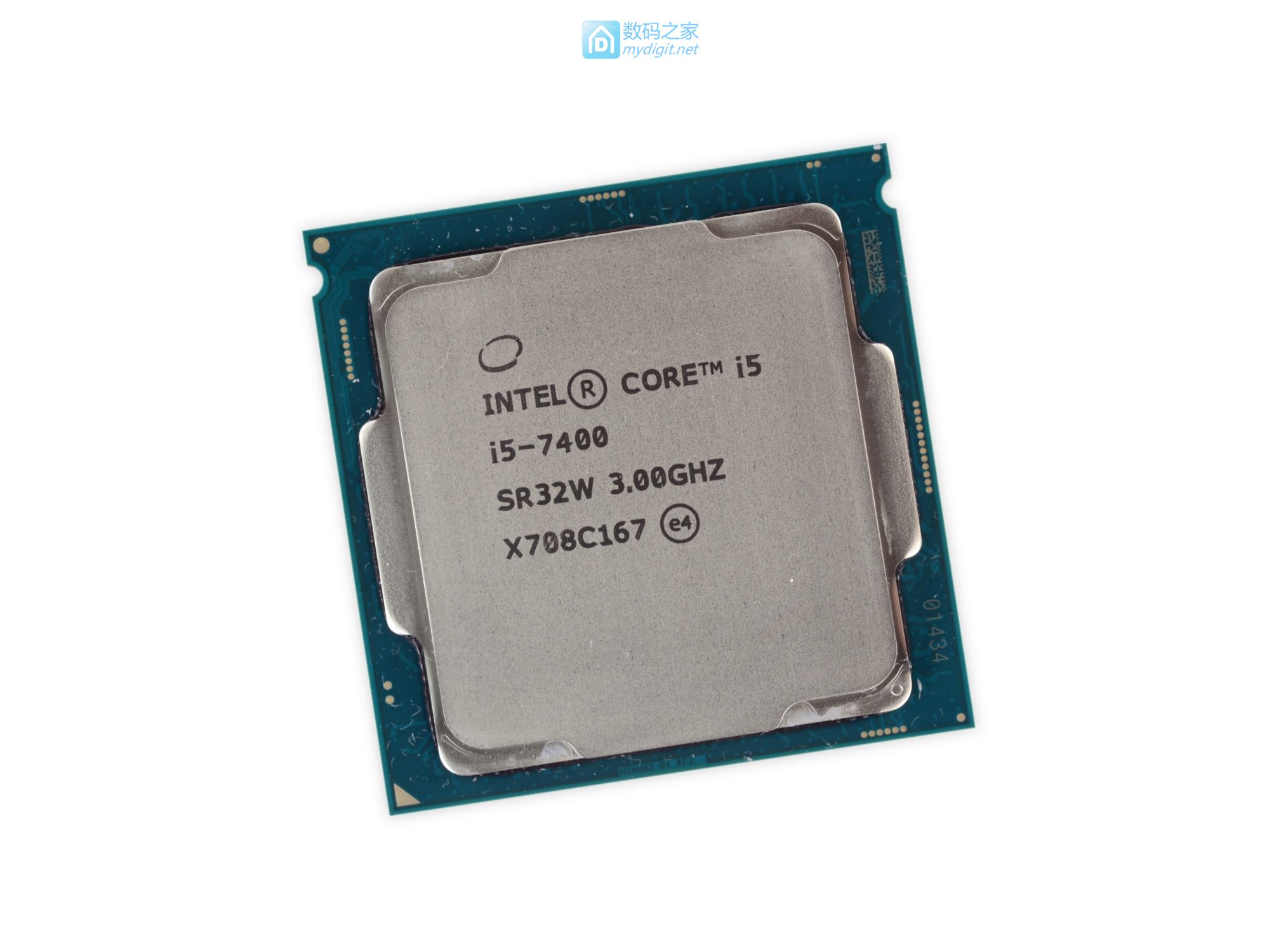

   牙膏厂 i5-7400 Kaby Lake CPU、6M 缓存, 睿频 3.50 GHz。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

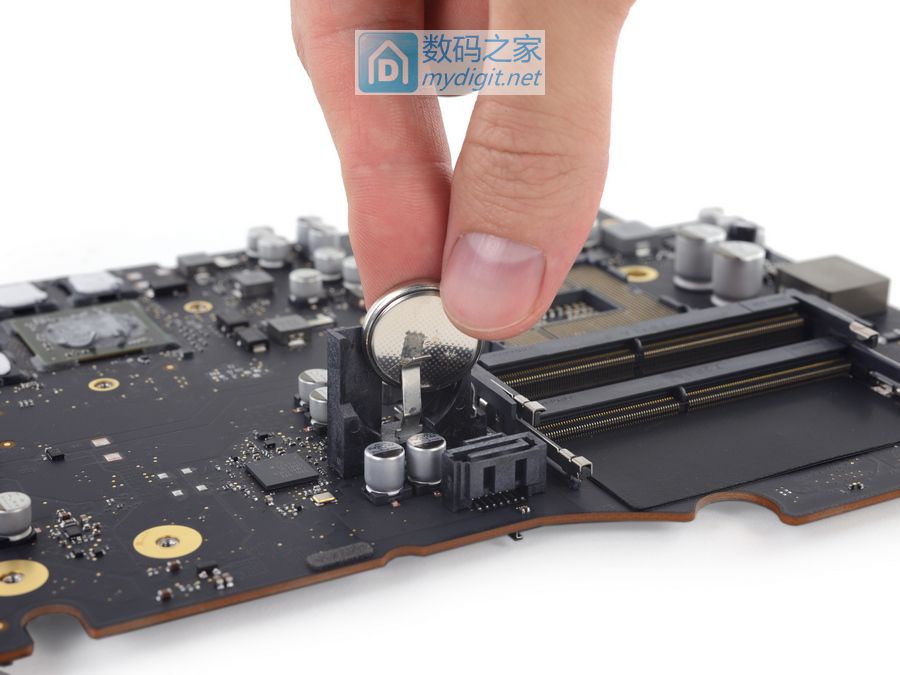

   也许是给内存插槽腾地方的缘故,CMOS 电池变成了垂直摆放,看上去很像是插在面包机的面包片。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

   2017 款 iMac 21.5" 4K 型号的主板构造还是咱们熟悉的味道,元器件布局紧凑规整,黑色 PCB 虽被无数厂家模仿,但做的最有质感最干干净净的恐怕还是只有苹果一家(我就跪舔怎么了?)。主板正面可以看到的主要元器件有:

  英特尔 LGA 1151 CPU 插座(红)
  AMD Radeon Pro 555 显卡(橙)
  SK 海力士 H5GC4H24AJR-ROC 4 Gb GDDR5 2400 MHz 显存(黄,4 Gb×4,总共 2 GB VRAM)
  博通 BCM5776 千兆以太网控制器(绿,与 2015 iMac 同款)
  德州仪器CD3215C00(浅蓝,上一次看到还是在去年的 15” MacBook Pro 上)
  英特尔SR2C9平台控制器中枢(深蓝)

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

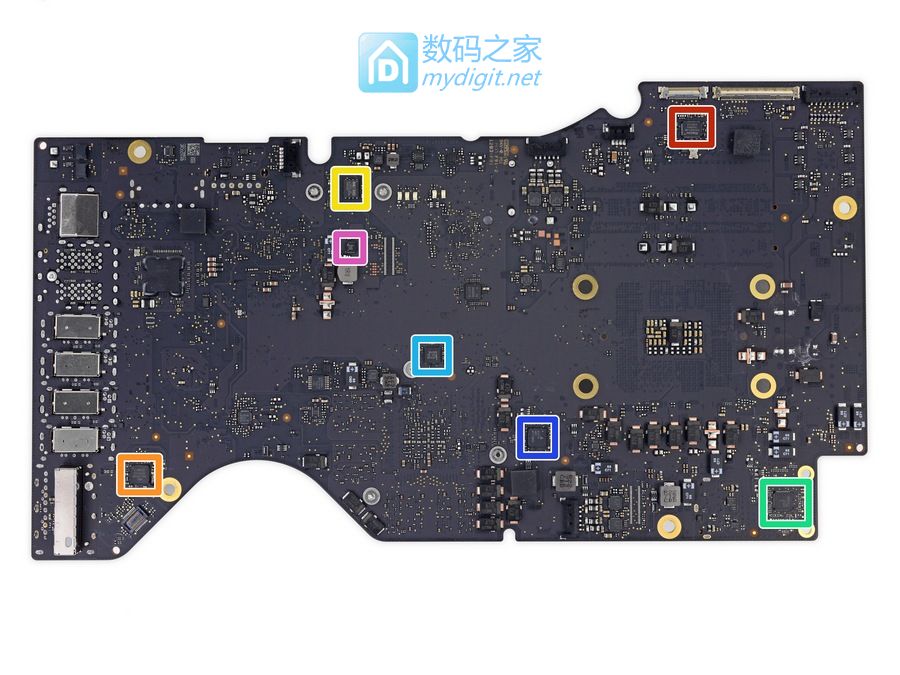

   翻过主板,照片中被五颜六色小方框标注出来的芯片分别是:
   中星微 VC0359 摄像头主控(红)
   Cirrus Logic CS42L83音频控制器(橙)
   MXIC MX25L6473E 64 MB串行闪存(黄)
   Intersil 95828 HRTZ X707DMB(绿)
   恩智浦6142E(浅蓝)
   Intersil 6277A HRZ W711BH3(深蓝)
   飞兆半导体 FDH10CJ(紫)


内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

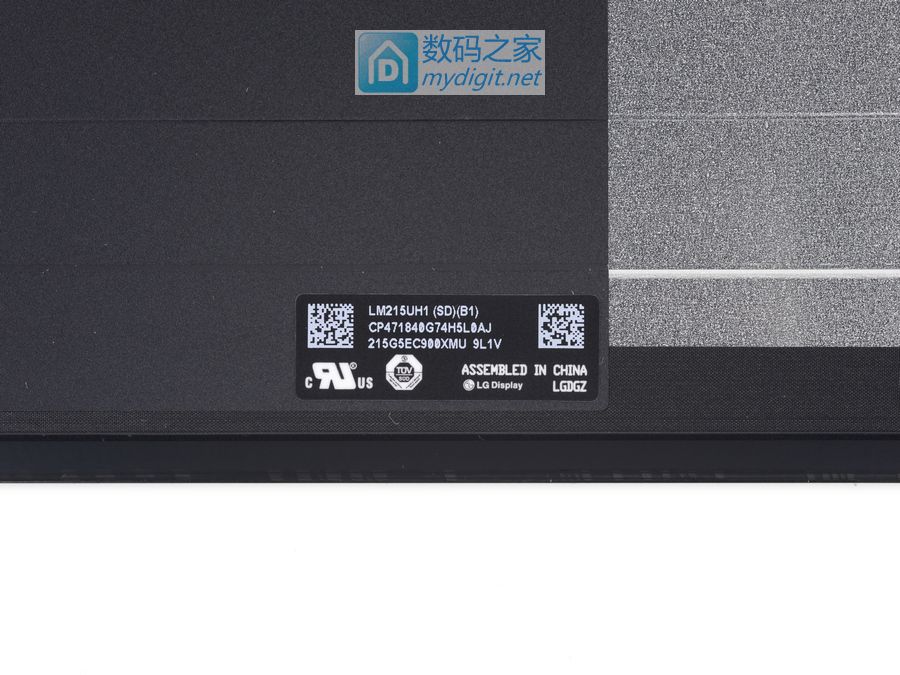

   显示屏面板来自曾造过会受 WiFi 信号严重干扰、无法正常显示图像辣鸡 5K 显示器的棒子国 LG 电子,组装地为大天朝。

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机
   显示屏驱动板上带有大大小小密密麻麻的控制芯片,他们的共同目标是,确保显示屏能时刻将最最清晰锐利生动的图像显现在消费者眼前。

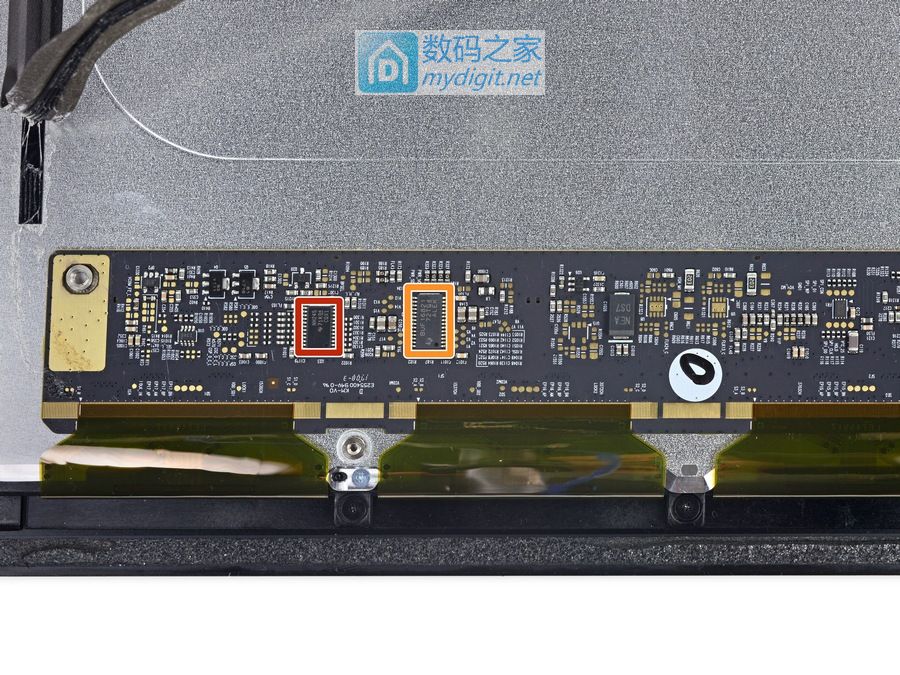

   首先映入眼帘的是德州仪器 SN74LVC8T245 8位双电源总线收发器(红)和德州仪器 BUF16821 可编程伽玛电压发生器 & Vcom 校准器(橙)

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

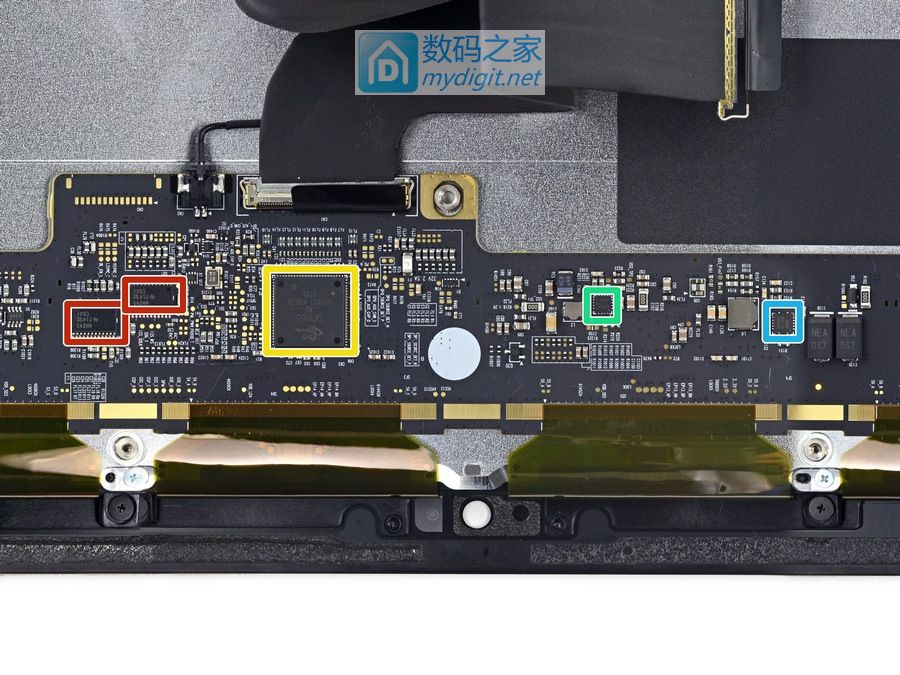

   其次是
   SN74LVC8T245 8位双电源总线收发器(红)
   Parade Technologies DP665 LCD定时控制器(黄,在上一代 iMac 4K 中已有使用)
   德州仪器 TPS54218 4.5 V — 17 V输入,3 A 同步降压转换器(绿,浅蓝)

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

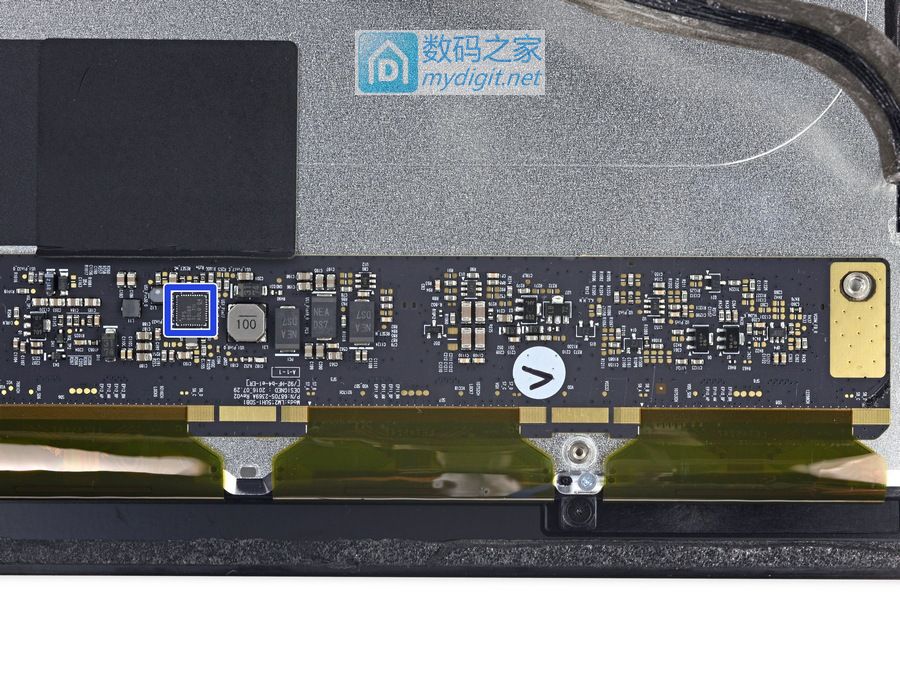

   深蓝色标注的是德州仪器 TPS65168高分辨率,可编程 LCD 偏置芯片。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机
  以往的 iMac 配备双麦克风,并被隐藏在摄像头后面,双麦克风可有效滤除环境噪声并产生更纯净的录音信号,今年,苹果转而使用单麦克风,并将其移至显示屏的底部,这么做既可能是苹果开发出了更好的信号处理电路,又有可能是为了节约成本而不得不这样。
内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

内藏大惊喜!2017 款 21.5寸 iMac Retina 4K拆机

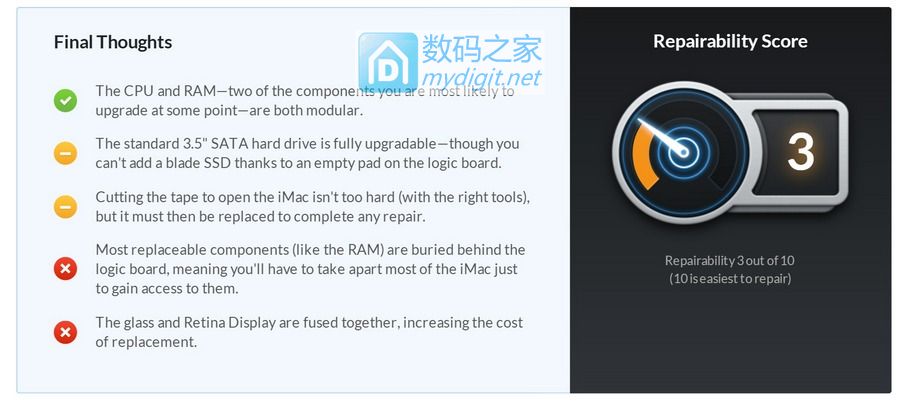

   2017款iMac Intel 21.5" Retina 4K 的可修复指数为 3 分,需要提出表扬的是 CPU 和 内存都做成了模块化,稍有 DIY 能力的消费者可轻松对自己的爱机进行性能升级。

   至于槽点,主板上只给了 2.5寸硬盘接口,能换更大的硬盘不假,但如果消费者要自己或找售后加装刀片式(M.2)SSD那是绝对没戏的。

   大多数可替换组件(如内存)都“埋藏”在主板后面,这意味着消费者要花较长时间来拆除主板并接触到 CPU 等部件。

   显示屏玻璃和视网膜面板紧紧贴在一起,增加了更换的成本。
