   全网第一搬运!苹果 iPad Pro 10.5" (10.5寸iPad Pro)拆机直播

   易主多年的苹果在新掌门人的率领之下,产品线已经发展的比乔布斯时代要广泛的多得多,在保留发家致富根基业务的同时,近年来的苹果也在智能穿戴设备这一新兴领域上有所尝试,并还获得了相当不错的成果。

   去年,一时脑热试图改变消费者办公习惯的苹果,出人意料地推出了 12.9 寸巨型平板 iPad Pro,配置是所有 iPad 里最屌嗨的,然而上市后却一直处于叫好不叫座的尴尬境地,当时我也去 Apple Store 门店膜拜过这款神物,屏幕操作空间确实很大很开阔、看过去有种一马平川的感受,画画写字时那一流的连贯感是小号平板所无法给予的, 如果真用来办公,显著提高生产力是绝对不成问题的,但关键是这玩意儿实在是太太大了,没有个东西支撑靠着单靠双手根本 Hold不住,稍不留神就会跟脚下地面来一次爱的香吻,至于神马随身携带就更不用想了。

   尽管 iPad Pro 一直卖的不温不火的,可苹果并不想很快终结其历史使命,在时隔一年后的今天又追加了 10.5 寸机型,而此次被 ifixit (俺要废了他)毒手摧残的机器配置如下:

   10.5 英寸全贴合 Oxide TFT "True Tone" 显示屏,分辨率 2224×1668(264ppi),支持 ProMotion 自适应刷新率变速技术。

   第四代64位Apple A10X处理器,配有M10运动协处理器。

   1200万像素后置光学防抖摄像头,能以 30 fps 帧率拍摄 4K 视频;700 万像素 FaceTime 自拍摄像头,则只能拍摄 1080P 格式的全高清视频。

   四喇叭音量自平衡音响。

   Touch ID 传感器、双麦克风、环境光线传感器、加速度计,气压计和3轴陀螺仪。

   802.11a / b / g / n / ac 双频 MIMO Wi-Fi +蓝牙4.2。

   64、256或512 GB的板载存储。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

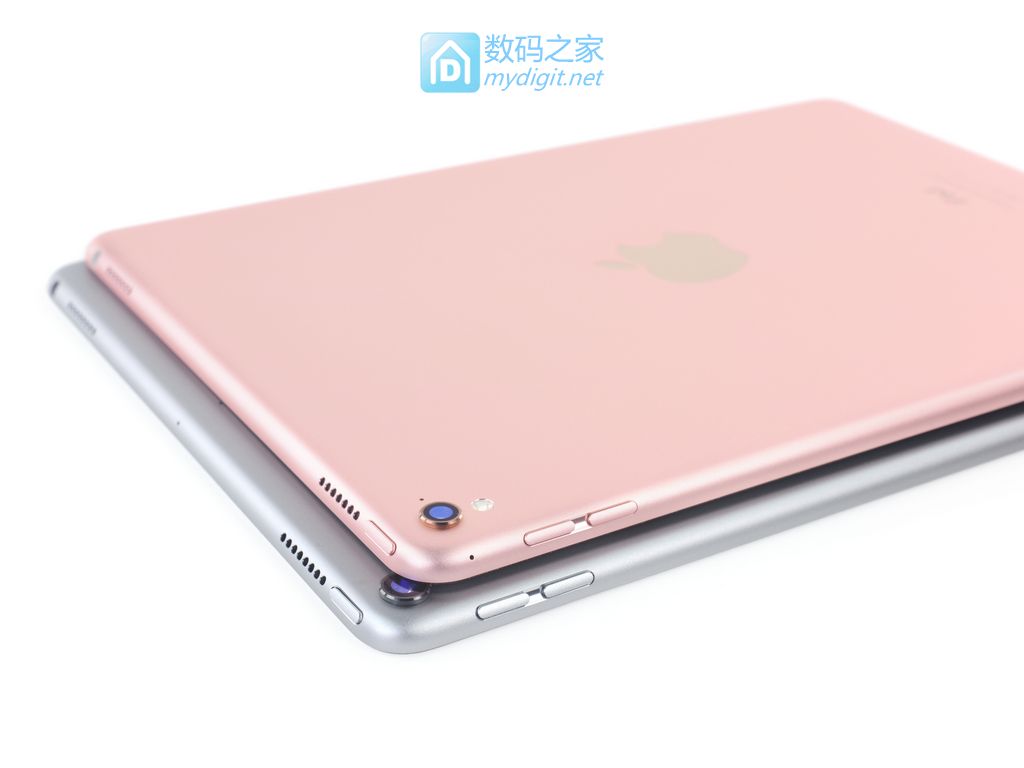

   伴随着 iPad Pro 10.5" 的诞生,苹果的产品型号也跟着发生变动,iPad Pro 10.5" 的型号是 A1701。

   跟一岁多的 9.7 寸 iPad Pro 比较,iPad Pro 10.5" 的双围尺寸没有发生成倍增长,9.4”x 6.6” VS 9.8”x 6.8” 的差距几乎可忽略不计,厚度则都是一样的,话虽如此,iPad Pro 10.5"  的屏幕边框可要比之前窄很多,所以拿在手中不会感到一丝笨重感。

   体型变大之余,iPad Pro 10.5" 的麦克风开孔位置从后摄像头旁边挪到了自拍摄像头后方。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏
   和大多数 iPad 一样,iPad Pro 10.5" 的屏幕机身也是靠一坨坨粘合剂粘在一起的,但更薄的边框意味着,新机比以往任何时候都更不好拆,用力不当屏幕总成玻璃一定会破碎开裂,不过这事儿对于经验老道的 iFixit 来说那都不算啥,仓库里装备精良的工具能为安全拆机保驾护航。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

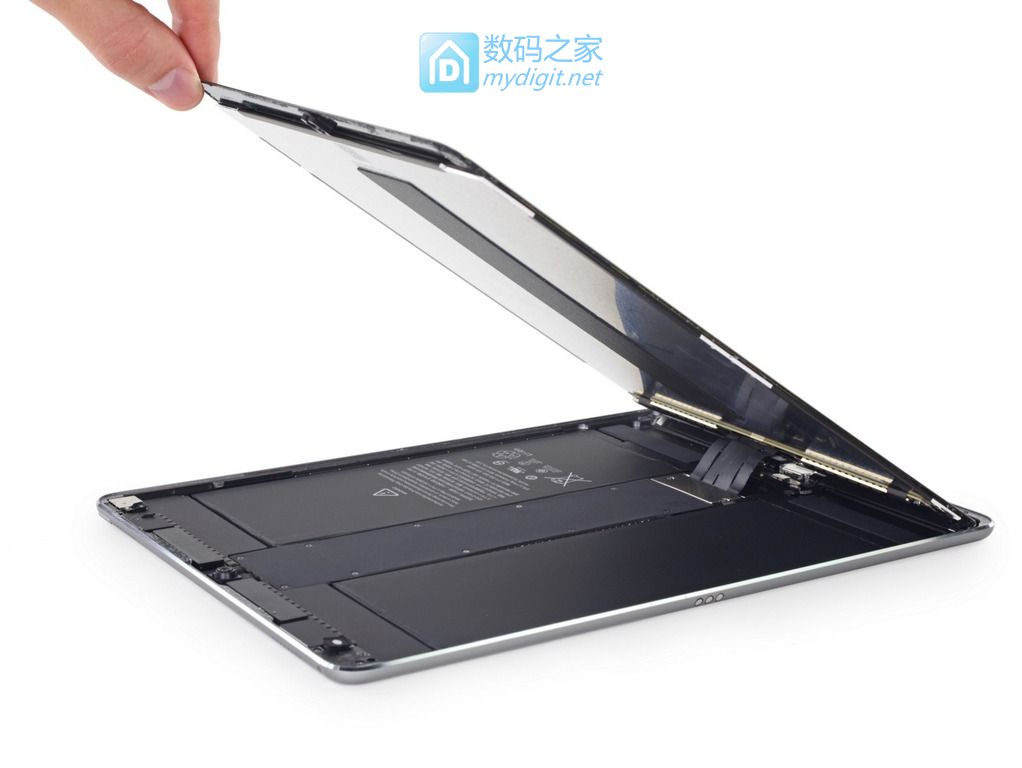

   iPad Pro 10.5" 显示屏电缆支架固定螺丝是很拆的十字纹式样,过去那种讨厌的三翼防拆螺丝似乎被苹果永久弃用,不过也只是显示屏电缆上半部分好拆,下半部分被 Lightning 端口正好挡住,更换起来要稍微费点时间。
"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏
   最高 120Hz 刷新率显示屏的背面看着跟前几代没啥两样,但排线数量变成了4条(它的表亲只有2条)。将屏幕拆出来后可以看到控制板上有三颗大芯片,它们分别是(从左往右):

   Intersil 248828 R703CM

   Parade Technologies 谱瑞科技 DP825 时序控制器

   德州仪器TPS565158

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏
   这些被撬起的黑塑料块应该是起到支持屏幕总成的作用,早先  iPad 屏幕周围都是空荡荡的,极限状态下很可能因受力不均发生物理损坏。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

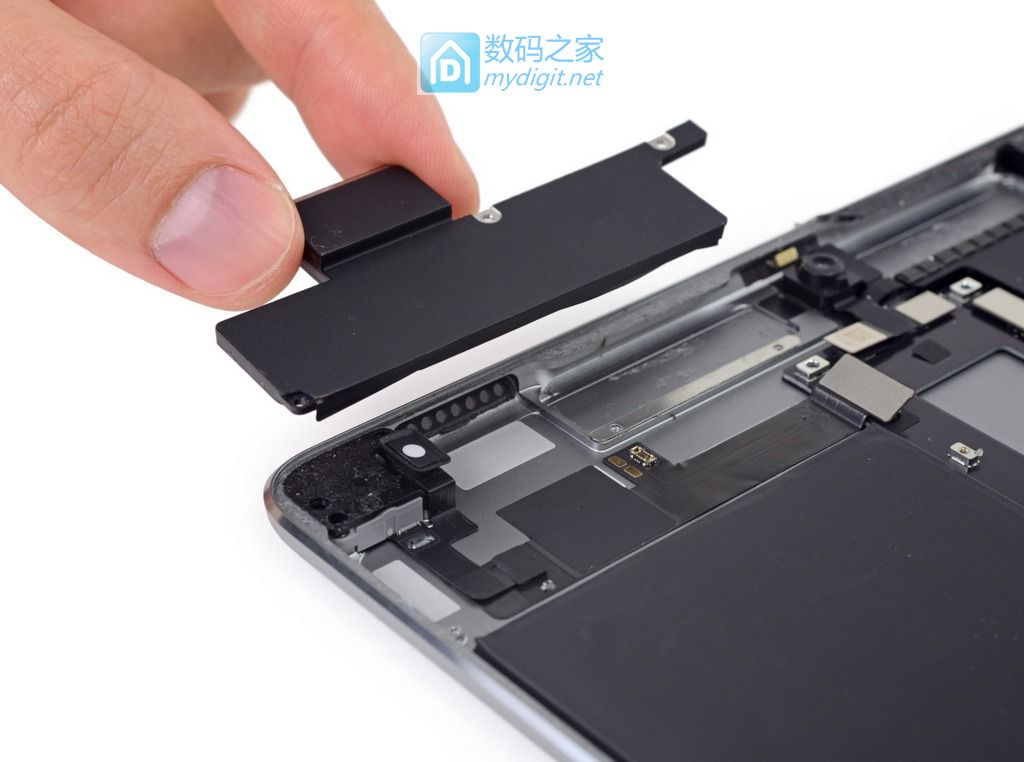

   在挖掘出逻辑板之前,先把扬声器本体&排线和藏在排线下的螺丝给一一拆除。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

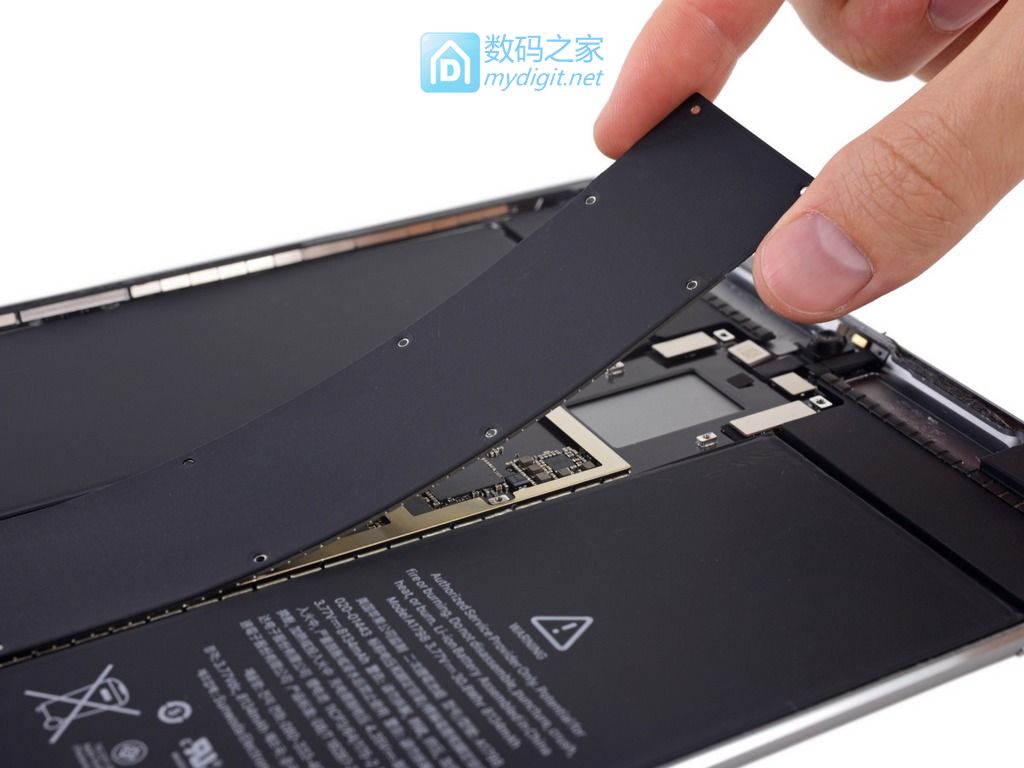

   拿走扬声器后,又看到了一堆排线,真佩服苹果这种设计。
"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

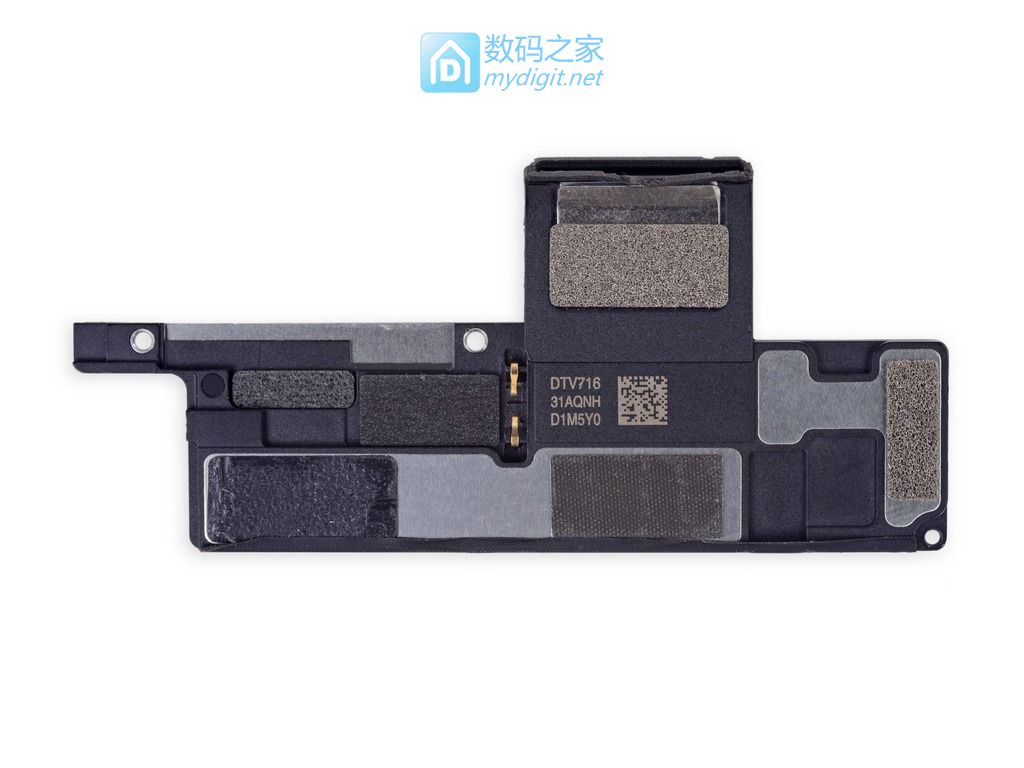

   没啥可说的扬声器本体。
"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

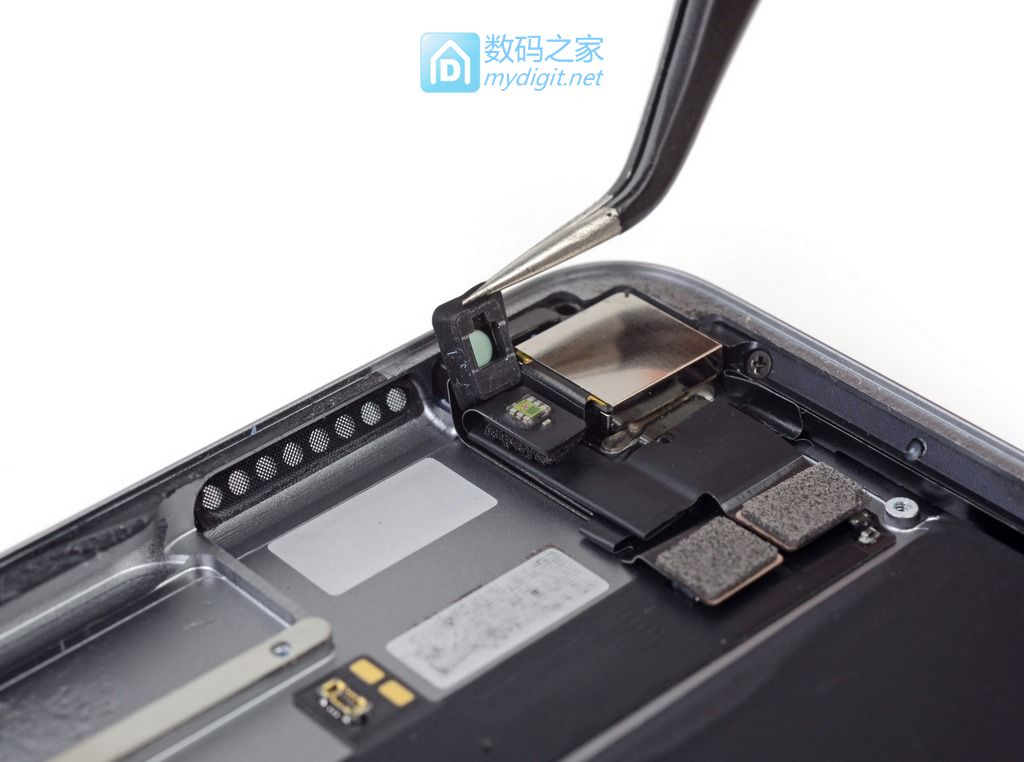

   光线传感器被片状绿/白双色滤光片覆盖着,可能是用来协助 True Tone 屏幕控制色温的。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

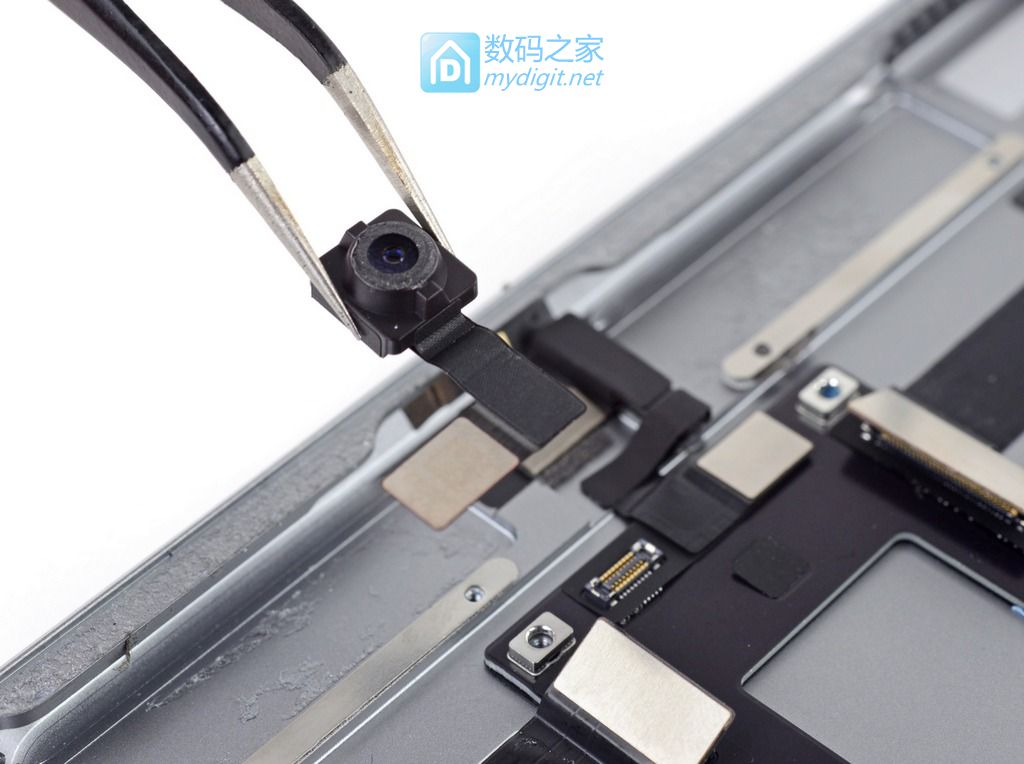

   iPad Pro 10.5" 采用了跟 iPhone 7 同样强大的摄像头,可以拍摄 1200 万照片和 30 fps 4K视频,2015 年的 12.9” 机型只能拍摄 800 万像素照片和 1080P 视频。

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

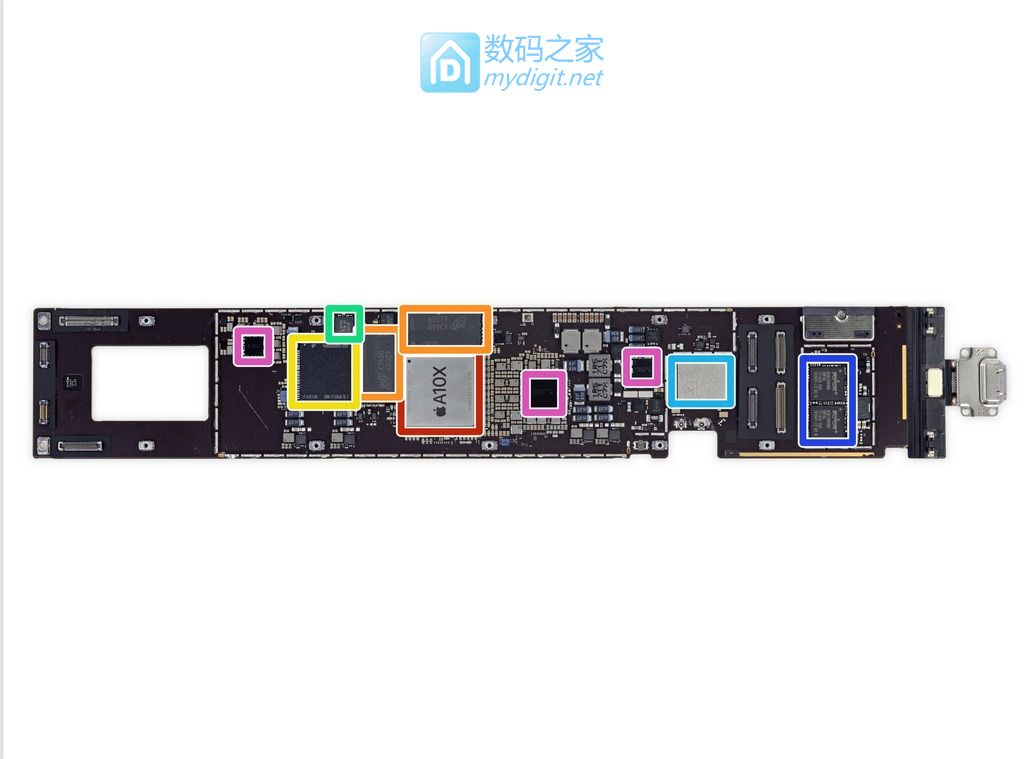

    iPad Pro 10.5" 的所有重要新品全部集中在逻辑板的正面,其中用暗红、橙、黄、绿、浅蓝、深蓝、粉丝小框圈出来的芯片分别是:
   苹果 APL1071 A10X 融合处理器,内置64位6核CPU与嵌入式M10协处理器
   镁光 MT53B256M64D2PX-062 1600 MHz 2 GB LPDDR4(有俩,总容量4 GB RAM)
   东芝 THGBX669D4LLDXG 64GB NAND 闪存
   恩智浦67V04 NFC控制器(iPad 5、iPhone 7 和 Apple Watch Series 2 均有所使用)
   村田/苹果339S00249无线模块
   2个 Broadcom BCM15900B0 触摸屏控制器
   Apple 343S00118-A0,343S00120-A0和343S00121-A1
"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏

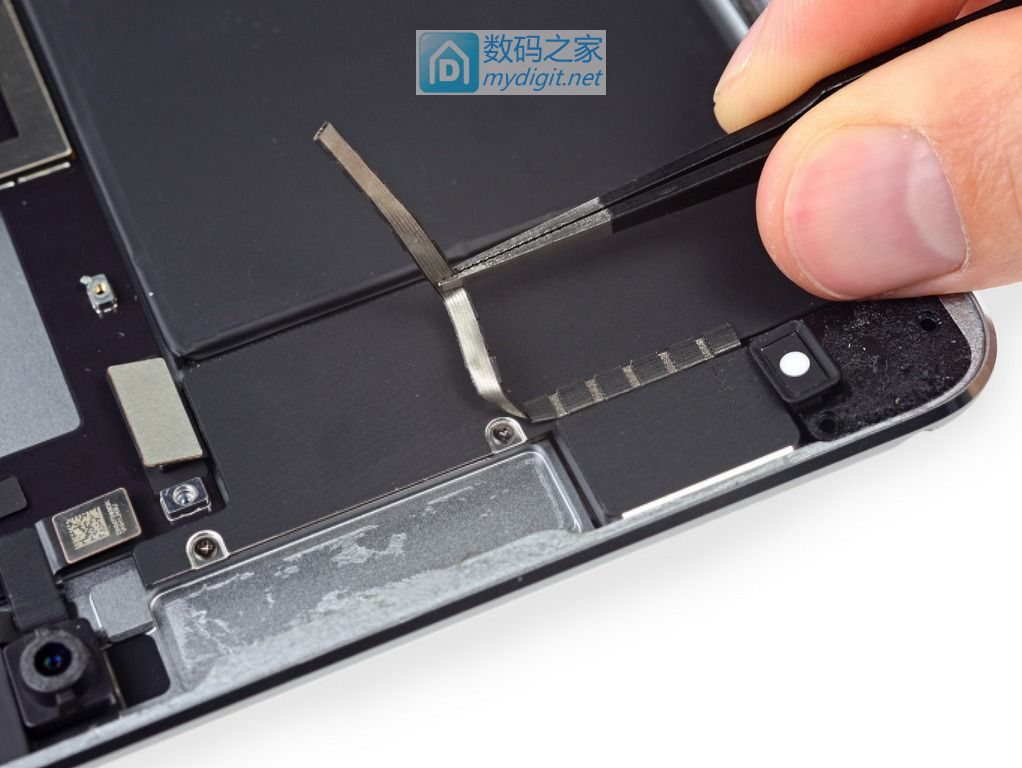

   苹果惯用的拉片粘合剂固定方式,给 iPad Pro 10.5" 的电池拆出工作造成了不小阻碍,好在经过拆手耐心处理下得以无损取出。

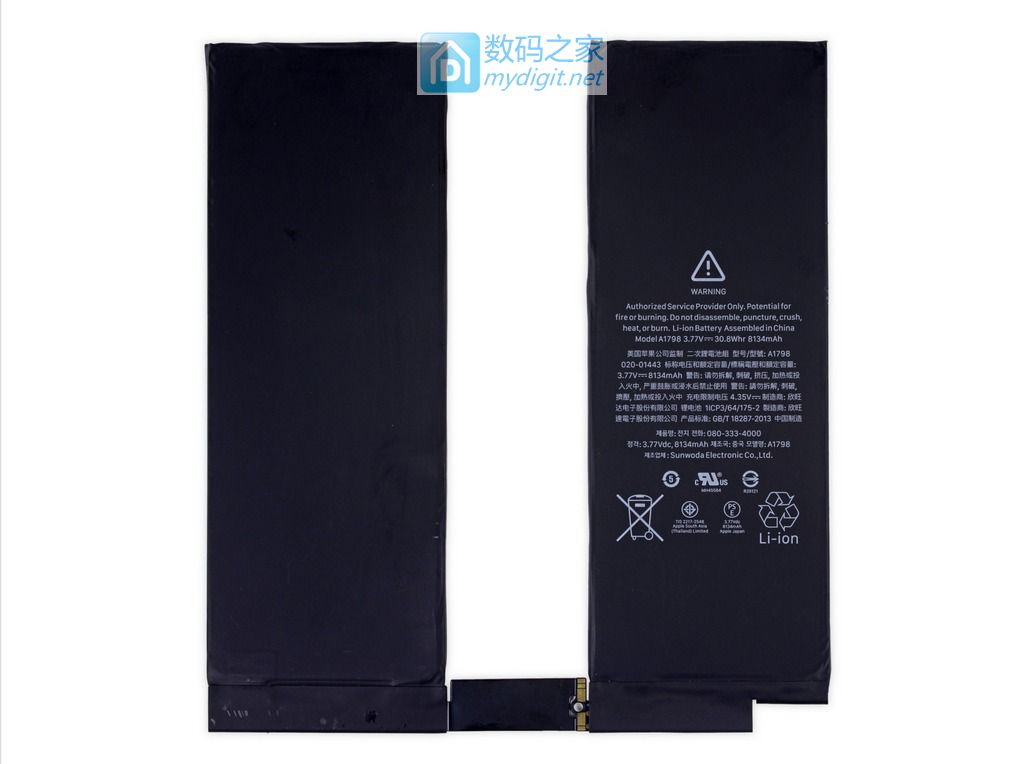

    iPad Pro 10.5" 配备3.77 V、8134 mAh、30.8 Wh 电池组 ,比 12.9” 38.8 Wh 电池小一点,但是又比 9.7”中的 27.91 Wh 有大幅度提升。
"探秘"之路依旧险恶重重!苹果 iPad Pro 10.5" 拆机图赏


   根据惯例,iFxit 在结束 iPad Pro 10.5" 拆机后对其可修复指数进行了评分,结果大家只有可怜的 2 分,深究扣分原因主要有:
   1、用拉片黏胶来固定电池的方式给维修人员造成了很大麻烦,大量不要钱式的黏胶清理起来相当费劲,清理之后还不能重复利用,极度不利于环保。
   2、Smart Connector 端口不易单独更换,但好在固定牢靠,若正常使用不太容易把它给弄坏。
   3、价值连城的全贴合屏更换成本极高,若不幸损坏可能会导致整机提前报废。
   4、万年不变、随处可见的零组件固定黏胶跟电池上的一样清理困难,简直就是缺乏耐心维修人员们的灾难。
