[电源]LM324简易电子负载板子到了,请大家一起DIY,请多指点。 [复制链接]

上一主题 下一主题
离线素食猫

发帖
4152
M币
1137
专家
5
粉丝
43
只看该作者 20楼 发表于: 06-24
一个场管一个散热器

内容来自Android手机客户端

离线小林电子

发帖
163
M币
37
专家
1
粉丝
31
只看该作者 21楼 发表于: 06-24
回 jmkl128 的帖子
jmkl128:不错,套件也挺便宜 (2017-06-23 20:58) 回 jmkl128 的帖子

谢谢您的支持!
离线小林电子

发帖
163
M币
37
专家
1
粉丝
31
只看该作者 22楼 发表于: 06-24
回 素食猫 的帖子
素食猫:
一个场管一个散热器
回 素食猫 的帖子

看到您做好的负载了,学习了。
   http://bbs.mydigit.cn/read.php?tid=1894512&ds=1#tpc
   回 素食猫 的帖子
回 素食猫 的帖子
离线一瞬の空

发帖
176
M币
869
专家
4
粉丝
7
只看该作者 23楼 发表于: 06-24
功率走线太细了吧?也没见开天窗

内容来自Android手机客户端

离线tracer

发帖
707
M币
3941
专家
1
粉丝
16
只看该作者 24楼 发表于: 06-24
这种电子负载把能量都白白浪费了太可惜了,好歹做成热水器烧壶开水也好嘛
离线skyline007

发帖
1202
M币
1056
专家
1
粉丝
54
只看该作者 25楼 发表于: 06-24
学习了,有时间也搞个

内容来自Android手机客户端

离线小林电子

发帖
163
M币
37
专家
1
粉丝
31
只看该作者 26楼 发表于: 06-24
回 一瞬の空 的帖子
一瞬の空:功率走线太细了吧?也没见开天窗
 (2017-06-24 09:37) 回 一瞬の空 的帖子

双面板背面有开喷锡。
离线小林电子

发帖
163
M币
37
专家
1
粉丝
31
只看该作者 27楼 发表于: 06-24
回 tracer 的帖子
tracer:这种电子负载把能量都白白浪费了太可惜了,好歹做成热水器烧壶开水也好嘛[表情]  (2017-06-24 09:48) 回 tracer 的帖子

我也想,但是构造不容易实现啊。
离线小林电子

发帖
163
M币
37
专家
1
粉丝
31
只看该作者 28楼 发表于: 06-24
回 skyline007 的帖子
skyline007:
学习了,有时间也搞个
回 skyline007 的帖子

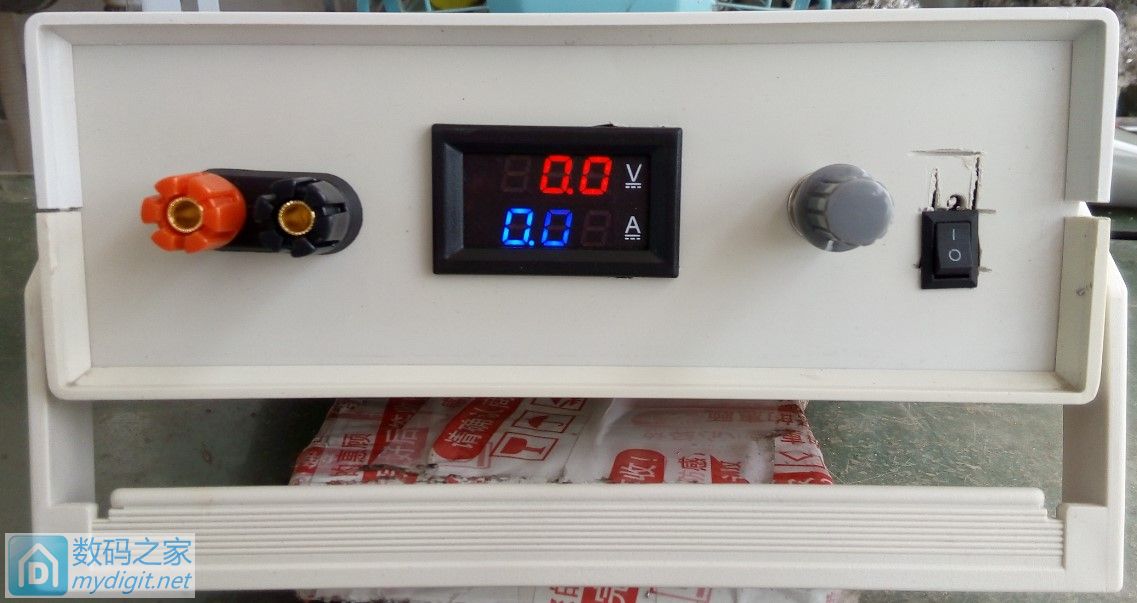

   图省事,用塑料壳简单的做了个机壳,装起来了,其实最好用铁壳:
   回 skyline007 的帖子
   内部接线:
   一开始表头不亮,才发现,电流焊盘位置错误,电流的2线应该接到负极端,
   短接电流焊盘,改接到负极接线柱。 表头供电红线接12V+  黑线不接。
  散热器下面垫了塑料片,防止和to-247的焊盘短路
  散热器一定要搞好,别学我啊! 没有钻孔的工具,没办法,
  回 skyline007 的帖子
   简单的测试一下,可以正常使用,
   数码管前面的20V手机频闪没拍上:
      散热条件不允许, 未进行大功率暴力测试。请见谅啊。
    基本交工,呵呵,大侠们请点评。
   回 skyline007 的帖子





离线蕴殇

发帖
5991
M币
1173
专家
6
粉丝
93
只看该作者 29楼 发表于: 06-24
大电流走线应该更粗一点
