  第一次尝试使用热转印的方法做PCB,还算是成功。这次做的是个双向有刷电调的小板子,10X14mm双面板,过孔用元件引脚焊接的,定位还算准确,下面上图片。

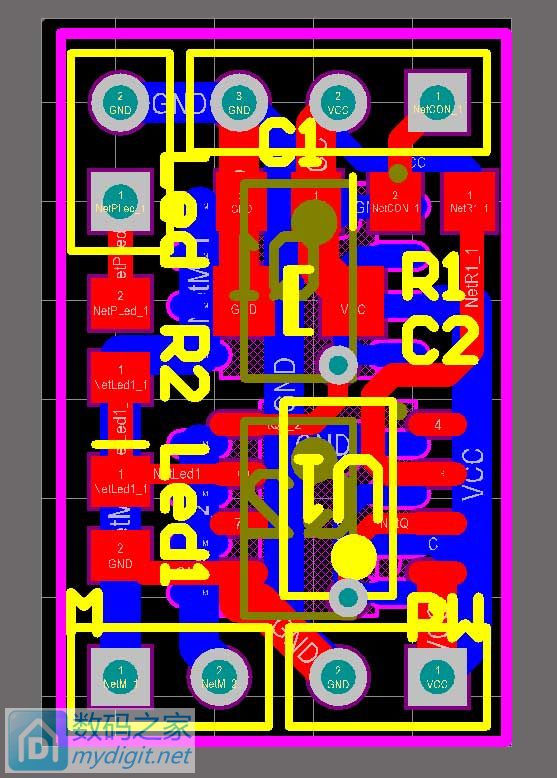

PCB设计用的AD6,老版本了,板子面积小,全手工布线,绘制时原理图有画错的地方,焊接时才发现,还好不影响使用。



转印纸用的就是这种不干胶背纸,打印在光滑的一面

第一次尝试做热转印PCB,还算成功。

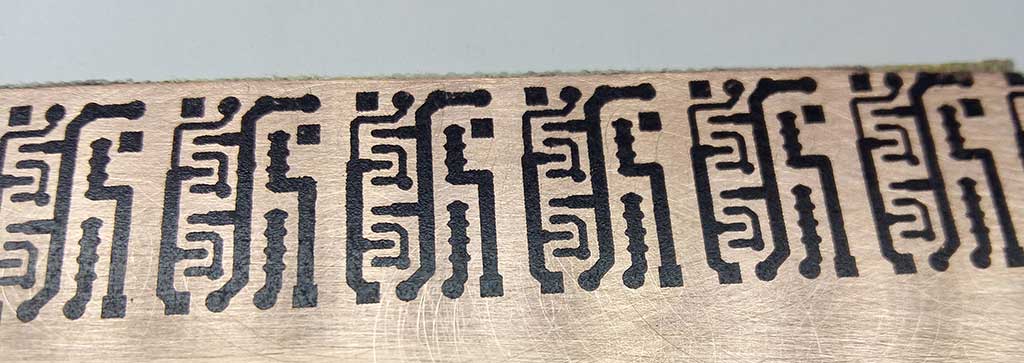

转印的效果,还算清晰

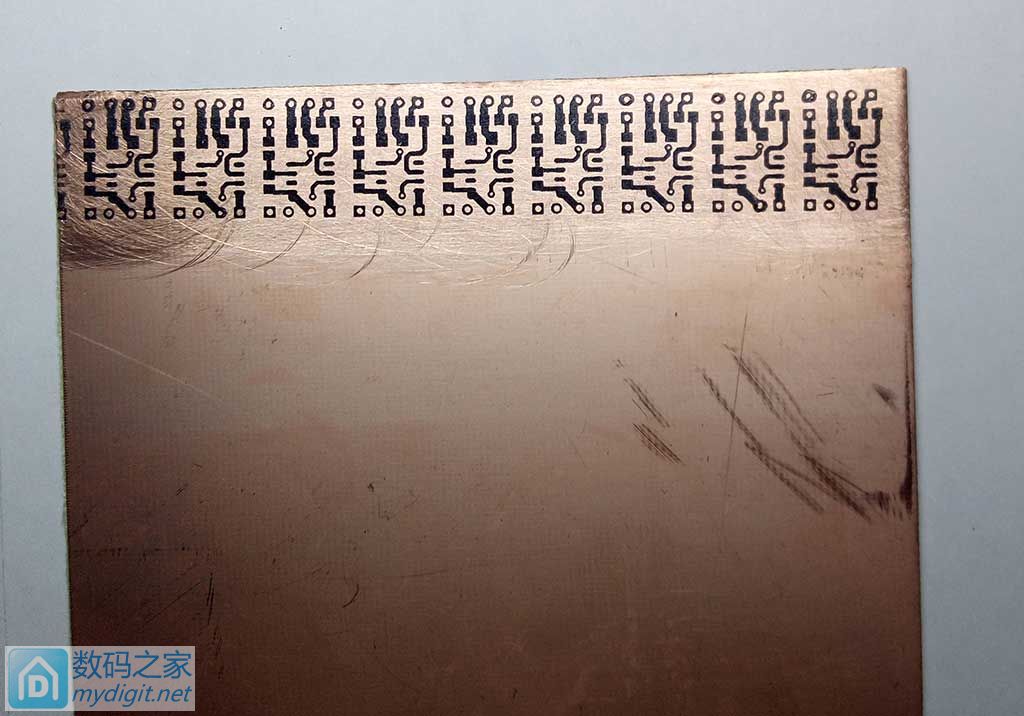

放大点儿看

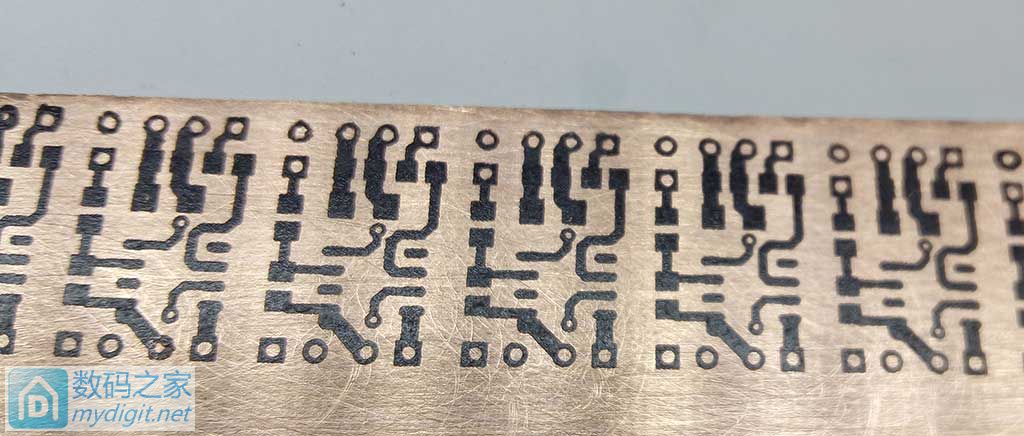

放到腐蚀液中腐蚀,用的是TB买的蓝色环保腐蚀液,速度很快,10分钟左右搞定

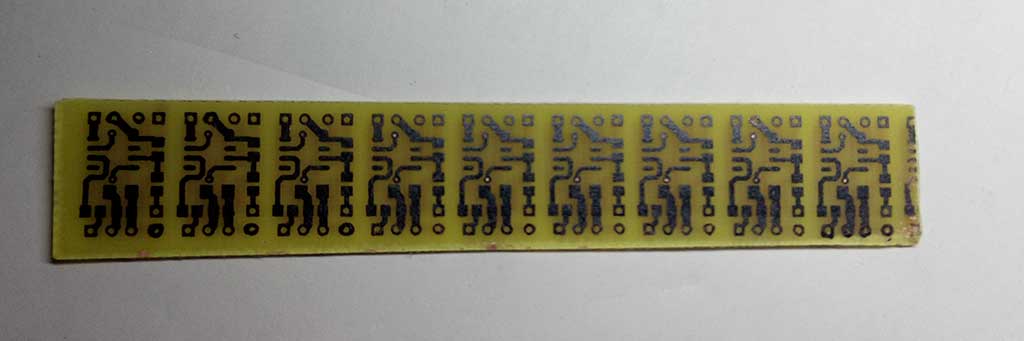

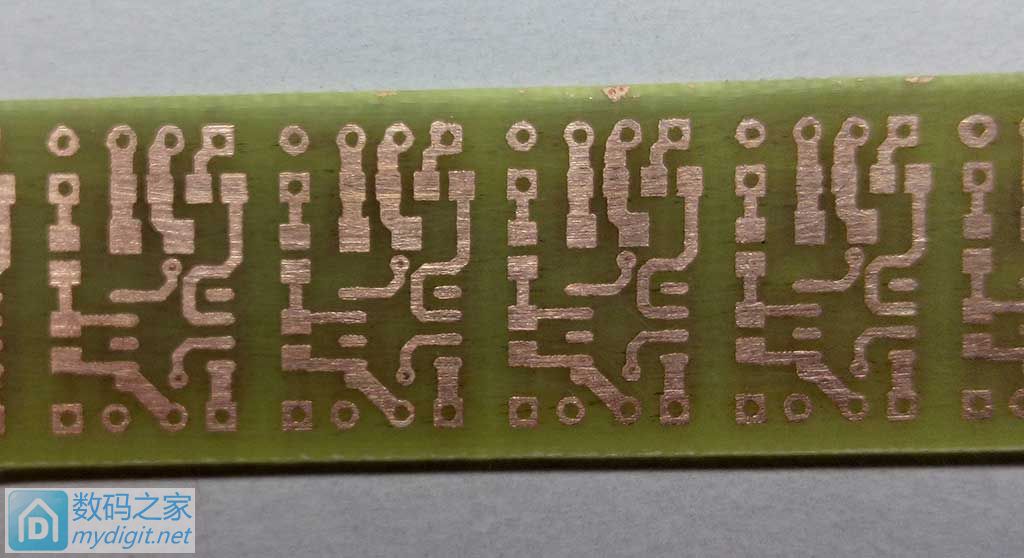

打磨掉碳粉层后的PCB板

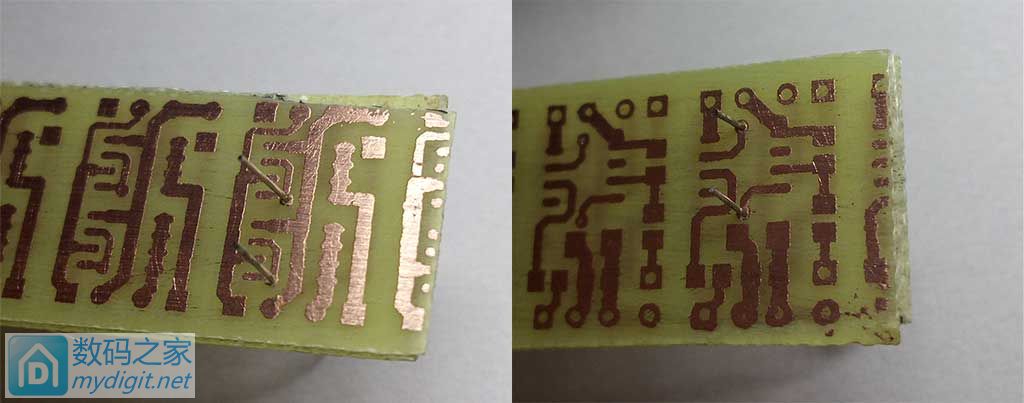

试了下过孔,定位还算准确

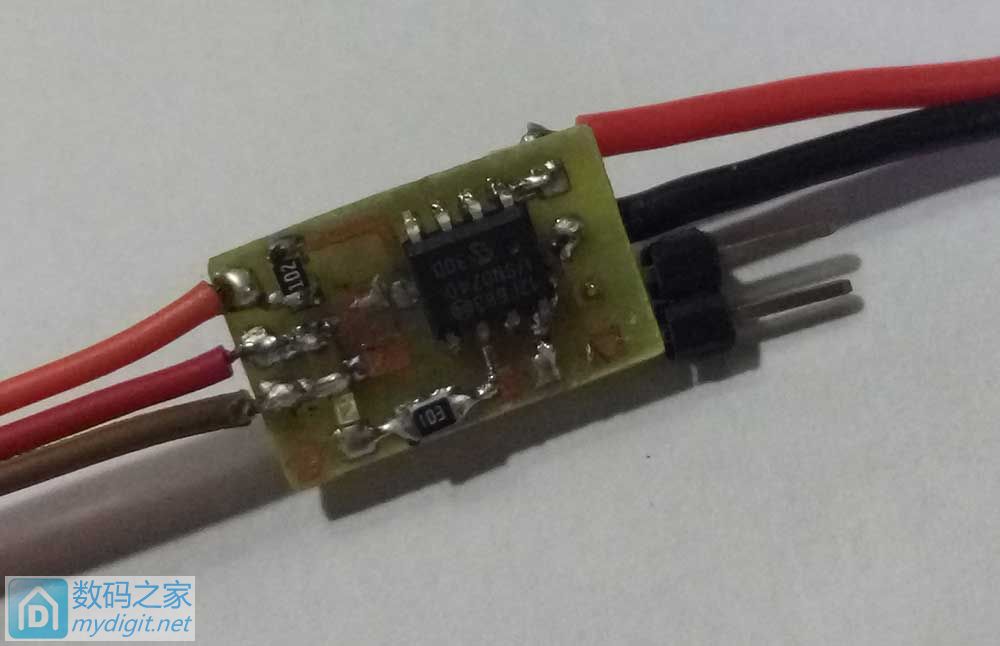

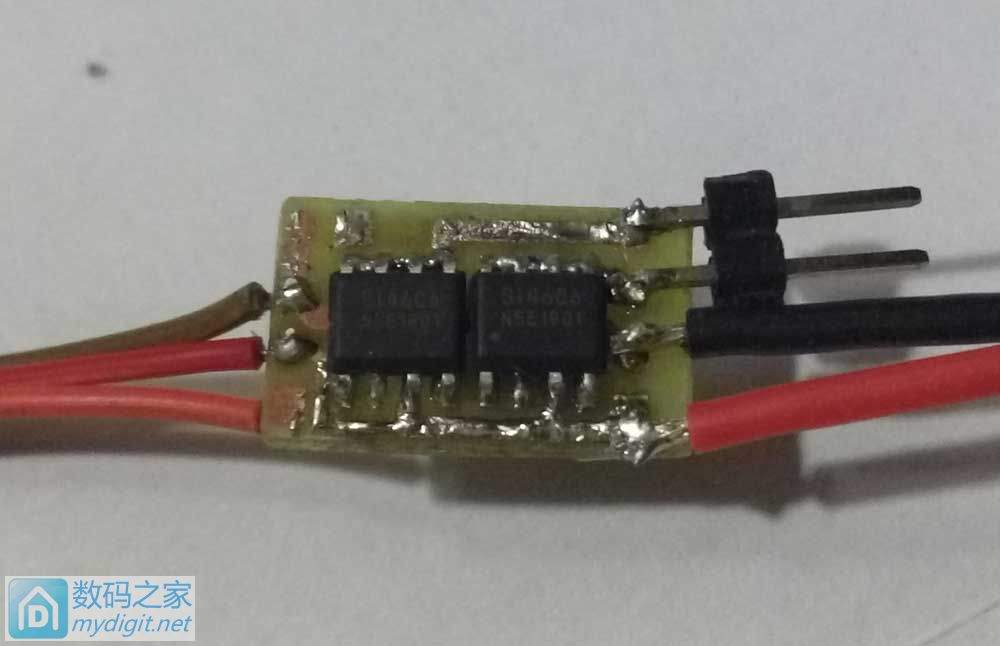

焊接好的板子




  最后总结一下经验和教训:
经验:
1 转印纸一开始用的是普通A4纸,然后发现需要用水泡一会儿,不太好去除。后来突然看到给孩子包书皮剩下的不干胶背纸,试了下效果不错,不用水泡一揭就下来了。

2 加热用的是家里的老熨斗,具体温度多少也不知道,熨几遍感觉纸粘在覆铜板上了就可以了。

3 覆铜板要平整,表面要清洗干净不要有油污,另外一定要用细砂纸(家里只找到600号的)打磨一下,让表面稍微粗糙一点儿,这样碳粉才能牢固粘在覆铜板上。

教训:
1 绘制PCB板一定要认真校验图纸,不要像我这样做完了才发现有错误
2 不干胶背纸在我的HP1108上不能进纸,要用透明胶粘在普通A4纸上才能正常进纸,不知道是不是只有我的打印机是这样。
3 双面PCB最好拼板后打印到一张纸上,然后对齐两面印刷板后对折,这样可以保证两面定位准确(我是分开打印的,最后只好用胶带纸粘到一起再对折了)。
