隔离固态继电器 [复制链接]

上一主题 下一主题
离线itfangli


发帖
259
M币
123
专家
2
粉丝
5
原理图在下面,请高手指点下哪里还要改进的,刚刚加入了指示灯和工作灯,我是控制24v的电源,准备在加个12v输出的给led用,手头刚好有特价买的12v灯带,3个灯珠可以剪一段。可以贴在电机位置照明,这样工作就方便多了。led费不了多少电7812应该够了。主要是非专业,元器件用的比较随意。

本来想做继电器模块给雕刻电机用的,不知道哪里搞错了,费了好多板。不弄了。手头很多拆机的n mos ,干脆做固态吧!

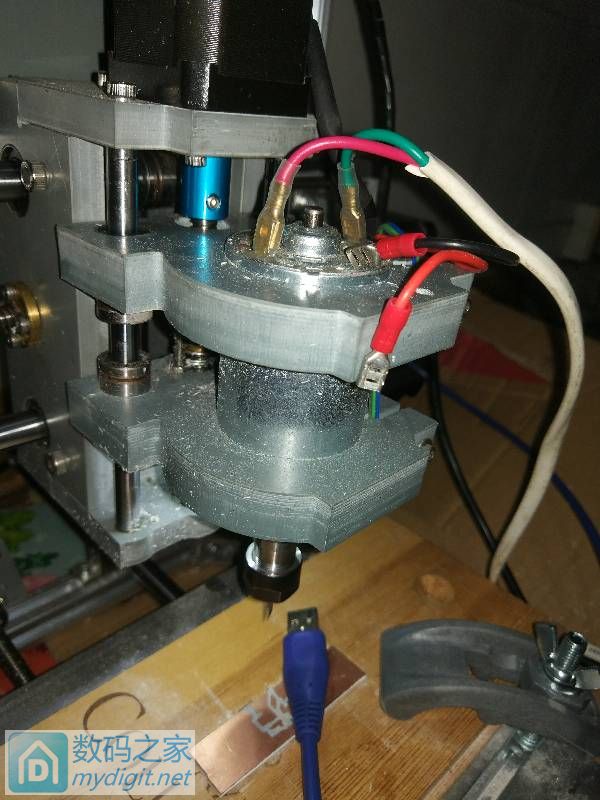

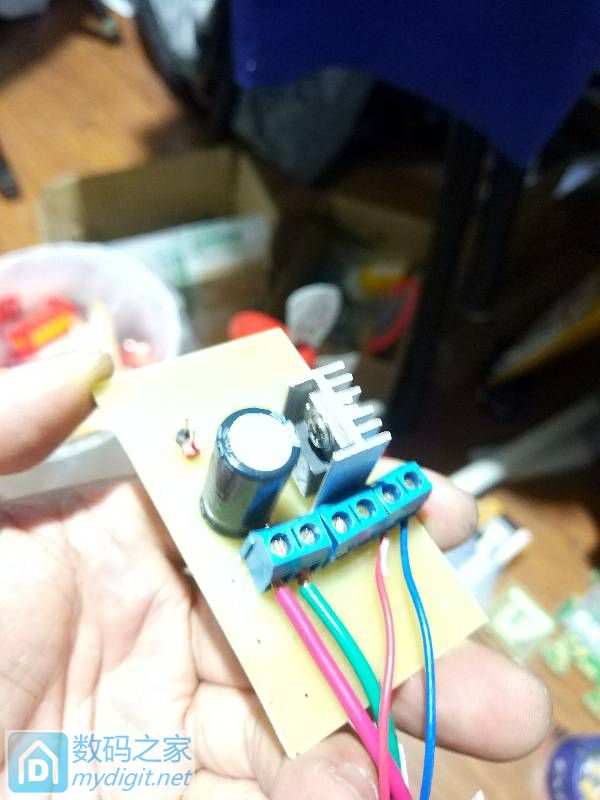

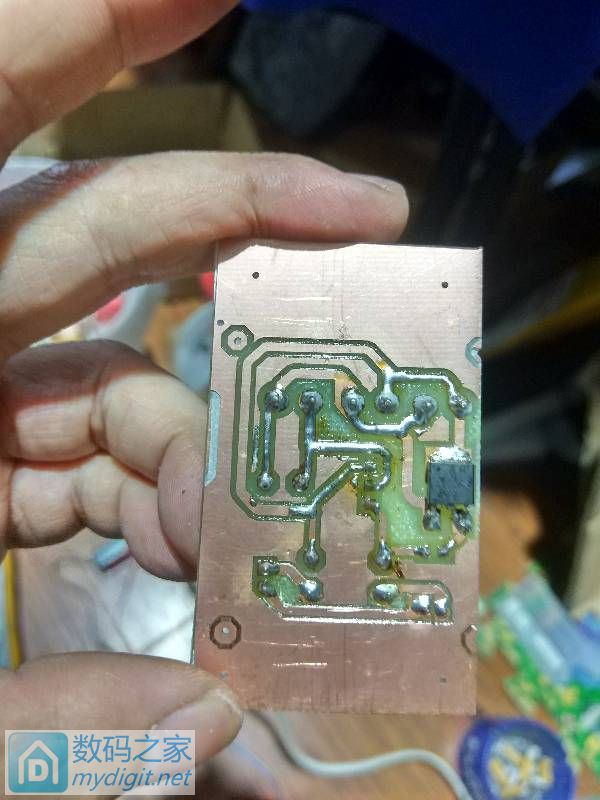

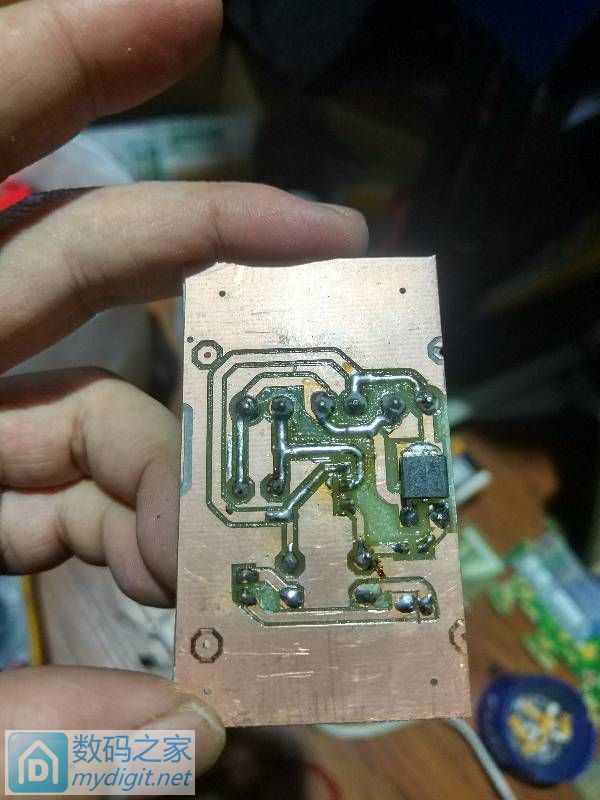

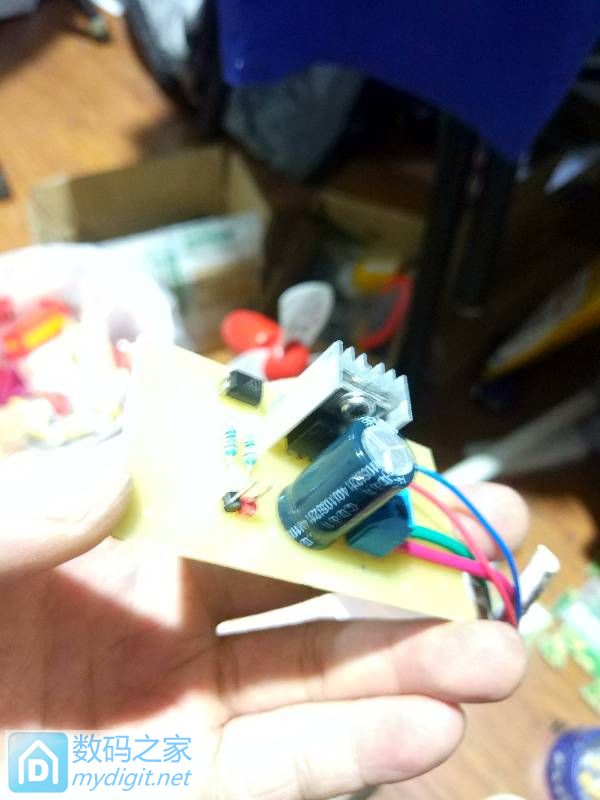

材料,nmos看需要的功率 78M05开启nmos 1K加在光耦前面限流  100K并在nmos2边的脚上加快mos关闭 36V电容看别人说应该加续流二极管的,我加后上电负载电源就进入保护,加了电容就正常  718光耦触发78M05给电到mos 3个接线柱一个24输入,一个输出,一个是电机 红黑2.54插针连光耦,加一个覆铜板。做好后才觉得应该加个指示灯。算了,累了,休息下。整整思路看哪里要改进的下次整个完整点的。这次先勉强用用吧!原理图在电脑上,上论坛都是用手机玩的,这次pcb没放平,隔离给了10圈,花了2小时,自己去睡觉了,起来一看有一点都没雕到,手工搞了下,勉强用用吧。

原理图,pcb暂时就不贴了,刚刚又被我整乱了,明天钓鱼去,明天晚上有空再理吧




[ 此帖被itfangli在2017-07-01 00:49重新编辑 ]

内容来自Android手机客户端

本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共1条打赏M币+20
q562379863 M币 +20 原創內容 06-30
离线itfangli

发帖
259
M币
123
专家
2
粉丝
5
只看该作者 1楼 发表于: 06-30
不是续流电阻,写错了,是续流二极管

内容来自Android手机客户端

离线0720

发帖
4094
M币
6141
专家
65
粉丝
171
只看该作者 2楼 发表于: 06-30
板子腐蚀不干净小心短路,差评。
在线han1525

发帖
2217
M币
4370
专家
2
粉丝
5
只看该作者 3楼 发表于: 06-30
应该是雕刻机刻的、
离线q562379863

发帖
4038
M币
4179
专家
27
粉丝
180
只看该作者 4楼 发表于: 06-30
给个电路图就更好了
离线Lunwenshrimp

发帖
1244
M币
505
专家
1
粉丝
53
只看该作者 5楼 发表于: 06-30
电路图能帖出来吗,便于坛友参考
离线itfangli

发帖
259
M币
123
专家
2
粉丝
5
只看该作者 6楼 发表于: 07-01
回 q562379863 的帖子
q562379863:给个电路图就更好了[表情]  (2017-06-30 21:22) 回 q562379863 的帖子

需要的我贴出了,还请指教,nmos大家手里肯定会比较多,可以利用起来
离线itfangli

发帖
259
M币
123
专家
2
粉丝
5
只看该作者 7楼 发表于: 07-01
回 0720 的帖子
0720:板子腐蚀不干净小心短路,差评。 (2017-06-30 20:45) 回 0720 的帖子

雕刻机只有在弄pcb的时候才看出误差
离线itfangli

发帖
259
M币
123
专家
2
粉丝
5
只看该作者 8楼 发表于: 07-01
回 Lunwenshrimp 的帖子
Lunwenshrimp:电路图能帖出来吗,便于坛友参考 (2017-06-30 21:26) 回 Lunwenshrimp 的帖子

mos的电阻取值怀疑还有问题,关闭的时候mos温升明显,不过这775电机功率应该在200w左右,也差不多是这个mos的极限,所以加了散热片,下次换个大点的mos,多做几个放着玩单片机也方便
离线itfangli

发帖
259
M币
123
专家
2
粉丝
5
只看该作者 9楼 发表于: 07-01
0720:板子腐蚀不干净小心短路,差评。 (2017-06-30 20:45)

下次我用玉米刀看看,可能lib文件要从新弄下

内容来自Android手机客户端
