麦景图McIntosh…依然是世界顶尖音响之一(斯巴鲁后期麦景图6碟主机拆解鉴赏) [复制链接]

上一主题 下一主题
离线雨瑟轻狂


发帖
4233
M币
7345
专家
13
粉丝
67
只看楼主 倒序阅读 我要置顶 楼主  发表于: 2017-12-30
— 本帖被 發騷友 设置为精华,作者+3000M币+5专家(2017-12-30) —
大家知道,05-08款斯巴鲁力狮高配版音响为麦景图(虽然是歌乐代工),主机分前/后期之分

近日有幸得到一款后期麦景图主机拆解,为大家鉴赏
附:斯巴鲁麦景图配套EF-1259I汽车功放拆解:http://bbs.mydigit.cn/read.php?tid=2323131

前期的6碟主机,论坛里也有人拆解,甚至有电路图纸,苦于寻求改频而最终放弃,网上有改频成功的人,是通过复制澳洲版(无MD的后期主机)系统Flash,但是必须舍弃MD功能,但是这个主机MD效果比CD要好,再说这个主机又不靠FM来笼络人的耳朵,所以暂时放弃改频

这是前期主机




这是后期主机(日版)




后期澳洲版主机,没有MD




后来知道,澳洲版可以通过组合键进行收音地域切换。

还有很多组合键切换各种不同功能,最后会讲解……

先上机芯图

歌乐3代6碟机芯,还没打理灰尘,光头还未老化,坏了淘宝200左右能买到全新的(前期6碟为2代机芯)




东芝的芯片




MD机芯







索尼的芯片,这就怪不得为什么MD的效果比CD好了










OK,楼下继续讲解主机精华部分……
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共8条打赏M币+82
前沿led照明 M币 +13 - 01-05
番茄炒鸡蛋 M币 +8 - 01-03
kinyee M币 +15 熱心會員,谢谢分享。 01-03
goodanytime M币 +13 謝謝分享 2017-12-31
spacefram M币 +3 - 2017-12-31
wjhwpp M币 +9 謝謝分享 2017-12-31
fengwhcm M币 +8 謝謝分享 2017-12-30
benny3848hk M币 +13 謝謝分享 2017-12-30
离线雨瑟轻狂

发帖
4233
M币
7345
专家
13
粉丝
67
只看该作者 1楼 发表于: 2017-12-30
占楼发图占楼发图占楼发图


主板部分

全貌







主控和前期(简称第一代)一样,都是M30624MGA,一颗可编程主控,所以各管脚功用和第一代主机不一样




DAC为BB公司PCM1793,数字滤波为BB公司DIR1703E,和第一代不一样的是,第一代DAC为BB公司的PCM1742KE,数字滤波一样

PCM1793网上评价,算不上和1794一样的顶级解码,但是比1794低2个级别,运用得好可以PK掉飞利浦的TDA1541







输出,歌乐自己的芯片,查不到什么资料,前期主机使用一个大芯片负责输出




电源部分




输出部分全部采用BB公司的OPA2134,唯一一颗JRC4580为重低音电子分频,前期主机全部为4580,这点要比前期高档很多




两组碟盒输入电容,金标依娜音频专用电容




输出耦合电容为依娜金标音频专用电容,6路平衡输出,总共12个电容,左边四个小的为AUX音频输入电容(前期主机没有AUX输入,需要修改电路)




楼下还有……
[ 此帖被雨瑟轻狂在2017-12-30 02:03重新编辑 ]
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共2条打赏M币+26
前沿led照明 M币 +13 - 01-05
goodanytime M币 +13 謝謝分享 2017-12-31
离线雨瑟轻狂

发帖
4233
M币
7345
专家
13
粉丝
67
只看该作者 2楼 发表于: 2017-12-30

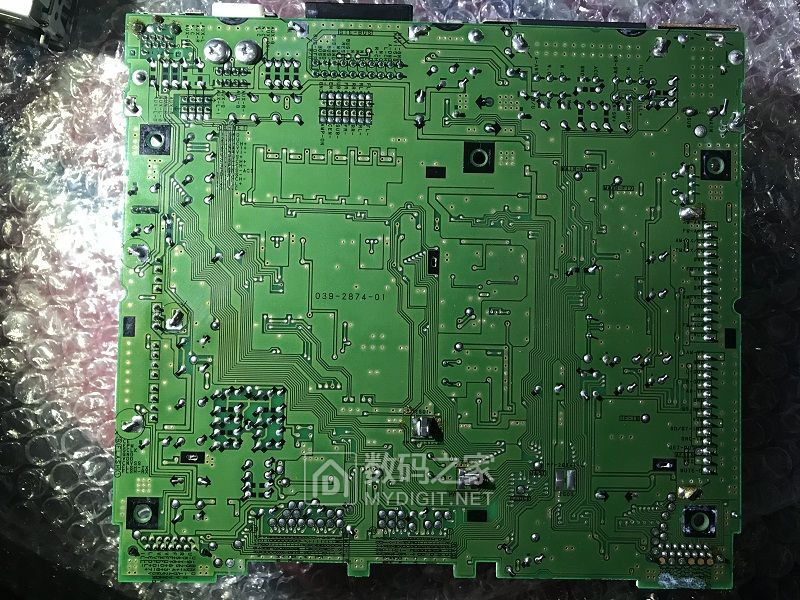

主板背面没什么原件,定义倒是不少

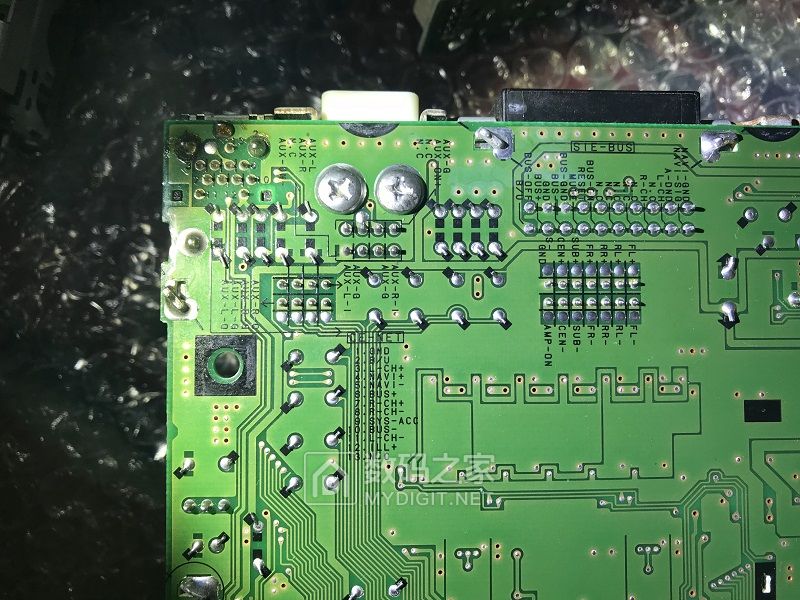

供电部分定义

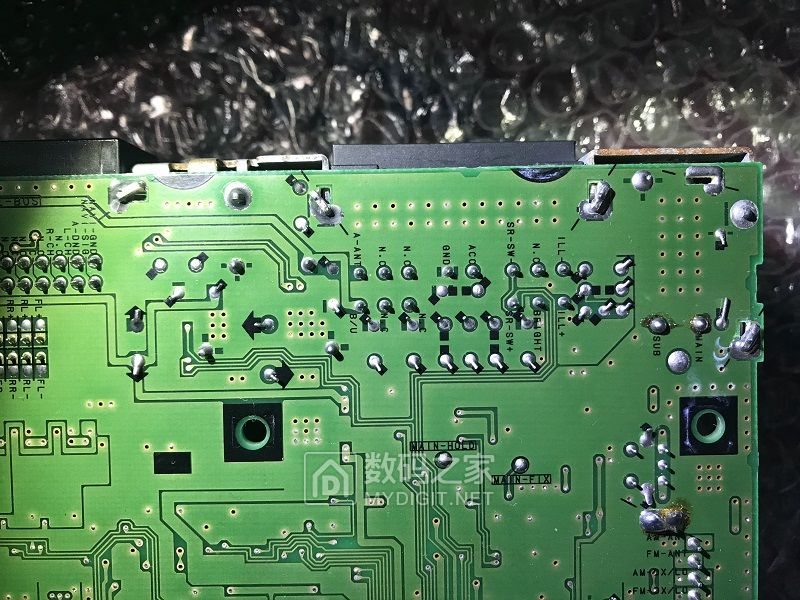

从左到右,歌乐方形碟盒插口定义,AUX插口定义,松下大插口碟盒定义

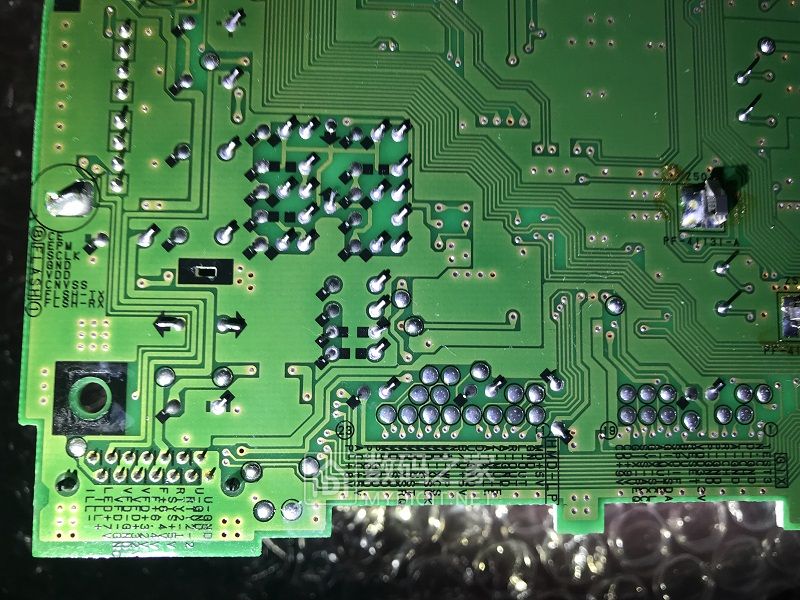

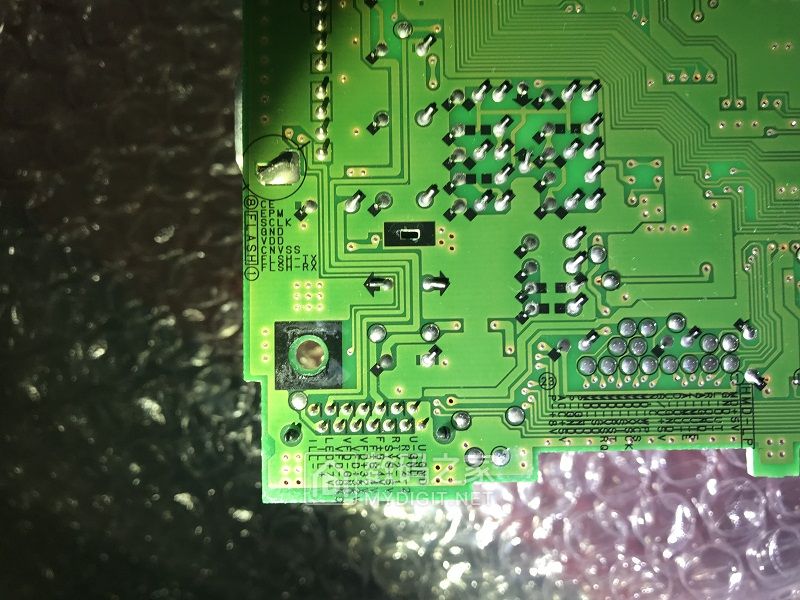

最左边,是主控引出的刷写Flash接口定义,网上很多修改FM,首先就是修改显示108,就是通过这个接口刷写的Flash,还有接面板定义和MD机芯定义

前期主机可以通过组合键修改主频
1+AM 单数(AUSTRALIA)
2+AM 双数(EXPORT)

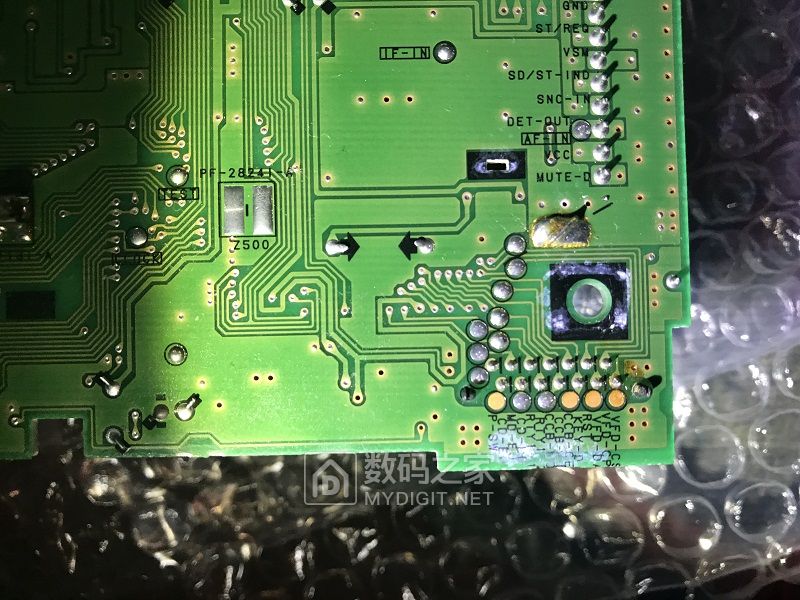

另一端连接面板定义

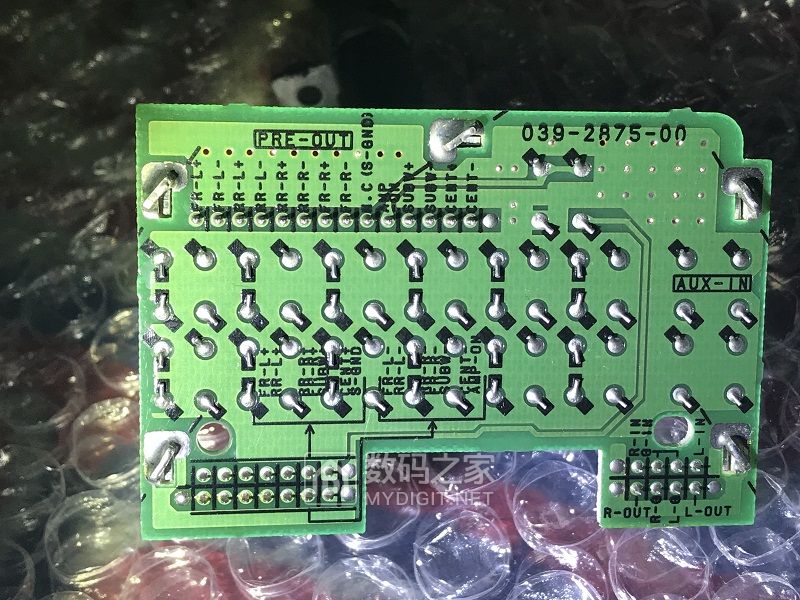

输出定义,比前期主机多了一路中置输出
