Intel和micron未来的3D闪存技术发展路线产生分歧,要分家了。以前这两家的技术路线还是很清晰的,尤其MLC产品,估计IMFT TLC不是很稳定,没敢铺货。下面是IMFT 34nm和25nm 8GB TLC产品,不是很常见,一般用于闪存卡产品。
34nm
IMFT分家之际,简单回首下IMFT MLC闪存发展路线。

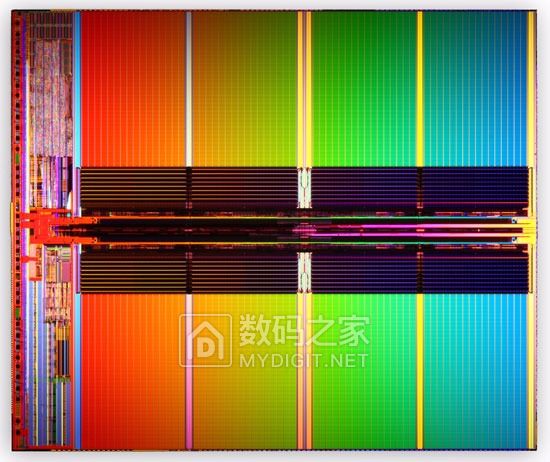

25nm
IMFT分家之际,简单回首下IMFT MLC闪存发展路线。

看看主流MLC产品,网上能找到的数据:
L84A 20nm 8GB MLC
Plane=2
1Plane=2048 Block
Block Size:256 Page=2MB
Page Size:8KB (8192 bytes + 744 bytes ecc)

L84C 20nm 8GB MLC
Plane=2
1Plane=524 Block(多12个陈余block,单个DIE容量实际大于8GB,出厂坏块为0的情况下实际容量约为8.19GB)
Block Size:512 Page=8MB
Page Size:16KB(16,384 bytes + 1216 bytes ecc)

L85A 20nm 16GB MLC
Plane=2
1Plane=1024 Block
Block Size:512 Page=8MB
Page Size::16KB (16,384 bytes + 1216 bytes ecc)

L85C资料太少,暂时未找到。

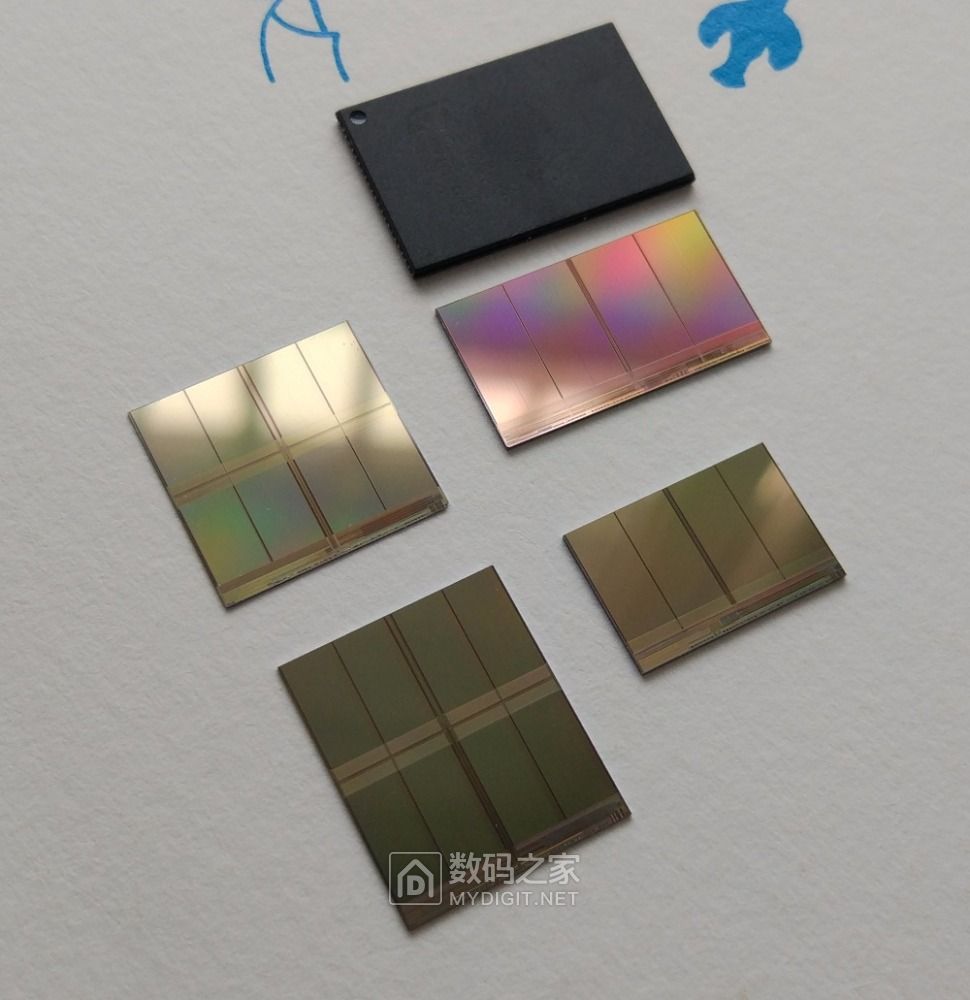

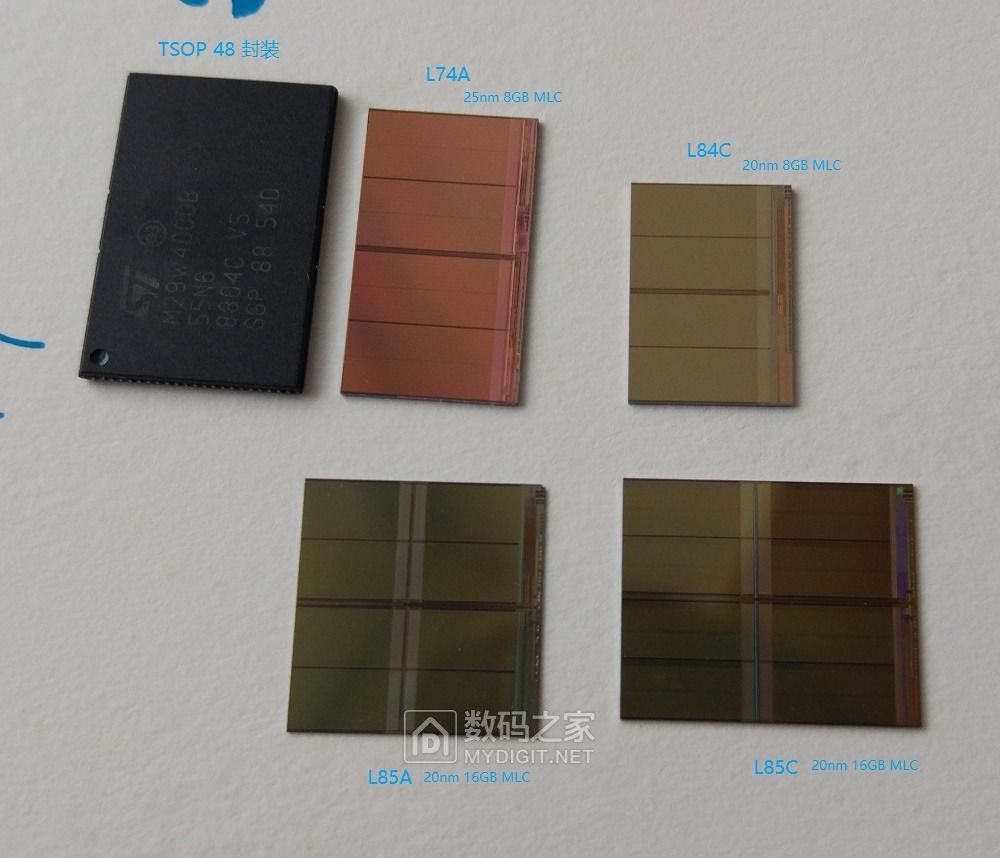

下面是自己凑的一些IMFT 20/25nm DIE,和tsop 48封装的其他闪存对比。显然L85做不了普通窄封装的tsop48。图中L85A拆自金士顿V300的宽体tsop48封装;L85C拆自雷克沙U盘的BGA封装。
暂时未找到L84A DIE。

IMFT分家之际,简单回首下IMFT MLC闪存发展路线。

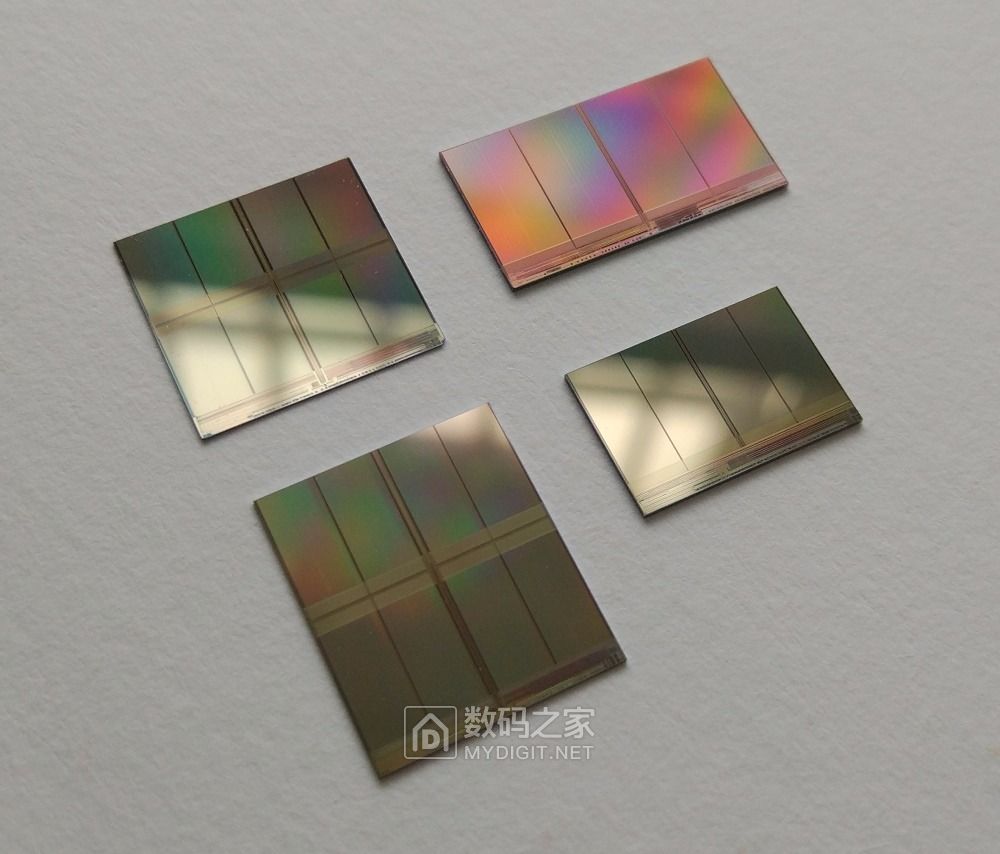

L85C DIE比L85A面积大不少,可能和L84A比L84C少很多陈余block一样,L85C可能也有很多陈余block。
IMFT分家之际,简单回首下IMFT MLC闪存发展路线。
IMFT分家之际,简单回首下IMFT MLC闪存发展路线。

IMFT分家之际,简单回首下IMFT MLC闪存发展路线。

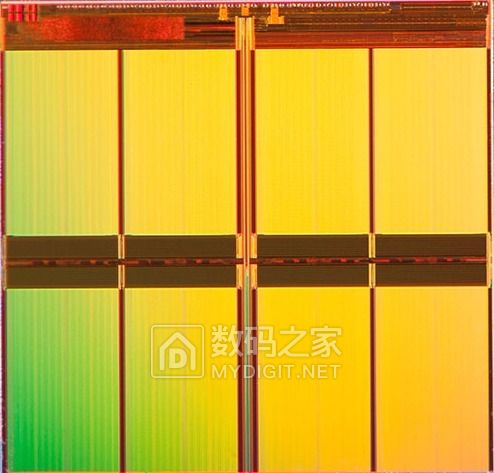

转载网上其他图,34nm的是两块IMFT 4GB L63颗粒,25nm的是IMFT 8GB L74A颗粒,20nm的是IMFT 8GB L84A颗粒。

实际上IMFT L95B 16nm MLC颗粒其实和L85A很像,不过面积要小一圈,长宽比不一样,但容易混淆。下图
IMFT分家之际,简单回首下IMFT MLC闪存发展路线。

IMFT MLC闪存面积越做越大,所生产的MLC自L83(4GB 20nm MLC,未找到DIE图片)后就再未出小颗粒MLC闪存,也就意味着IMFT出的内存卡今后将和MLC绝缘,今后只有TLC和3D的小颗粒闪存用于TF生产。主要还是IMFT将重心放在固态硬盘上,大颗粒封装成本更划算,东芝三星倒是肉和汤一起吃,从未放弃闪存卡市场。显然粗犷的老美打成本战是打不过三星和东芝的,只能用技术(如3D X point)碾压他们了。

一己之见,如有错误之处请谅解。
