前段时间好友送了大榴莲,主角是斯巴鲁森林人车机SUBARU Clarion PF-3390A-A
拆解详见:http://bbs.mydigit.cn/read.php?tid=2408307


最近改了面板,加上了前置USB口
过程如下

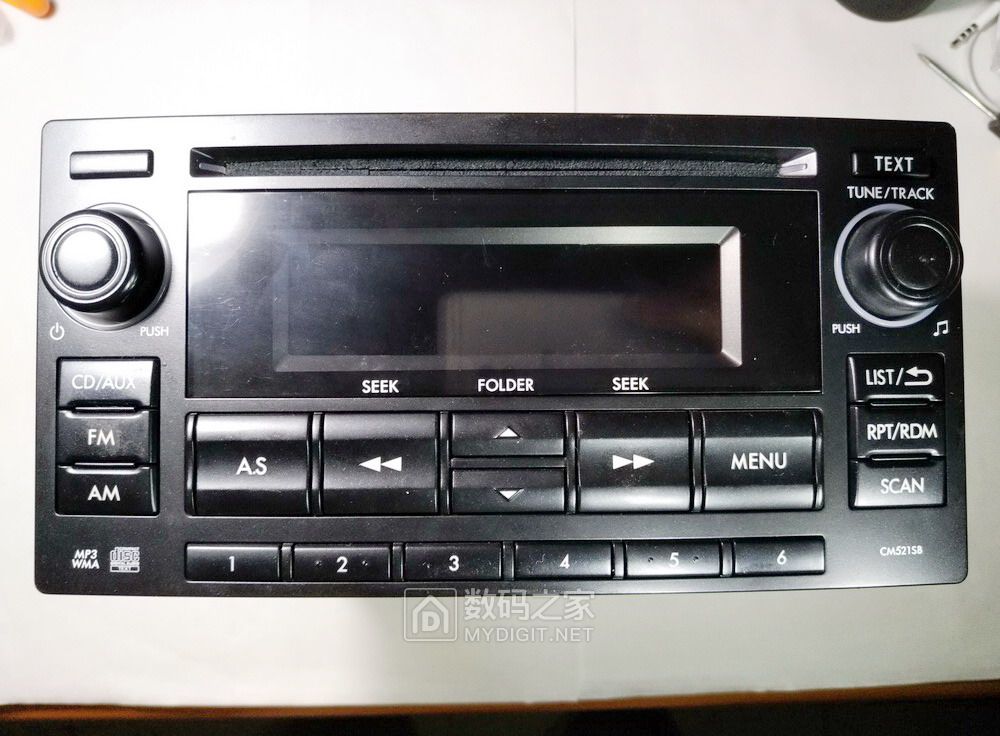

改前外观
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

很新的面板
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

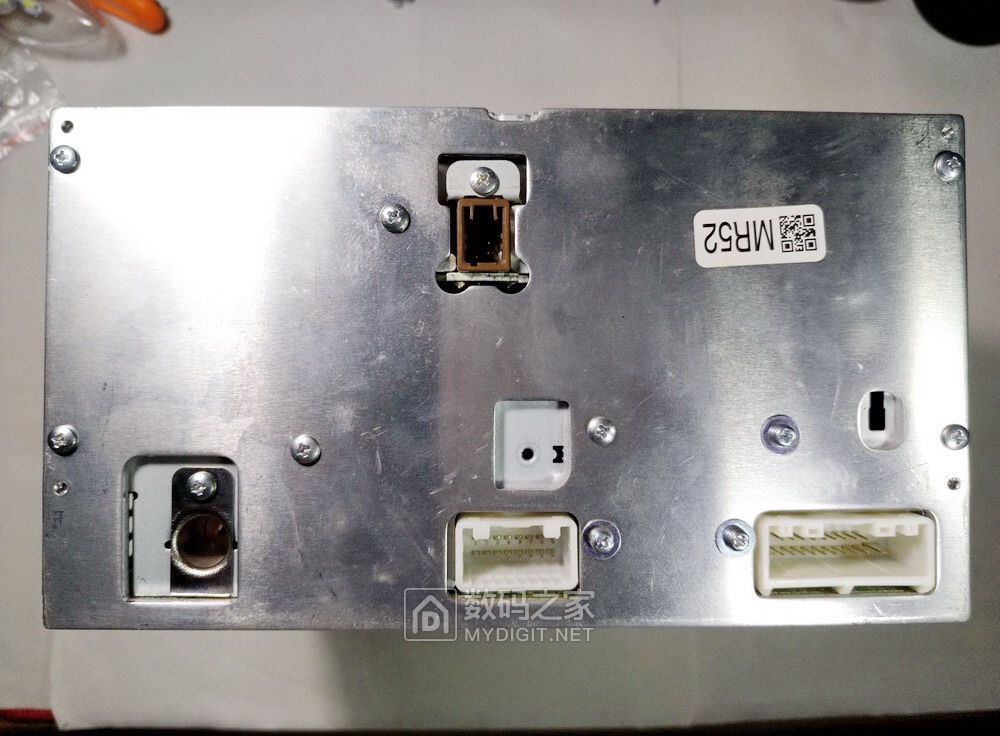

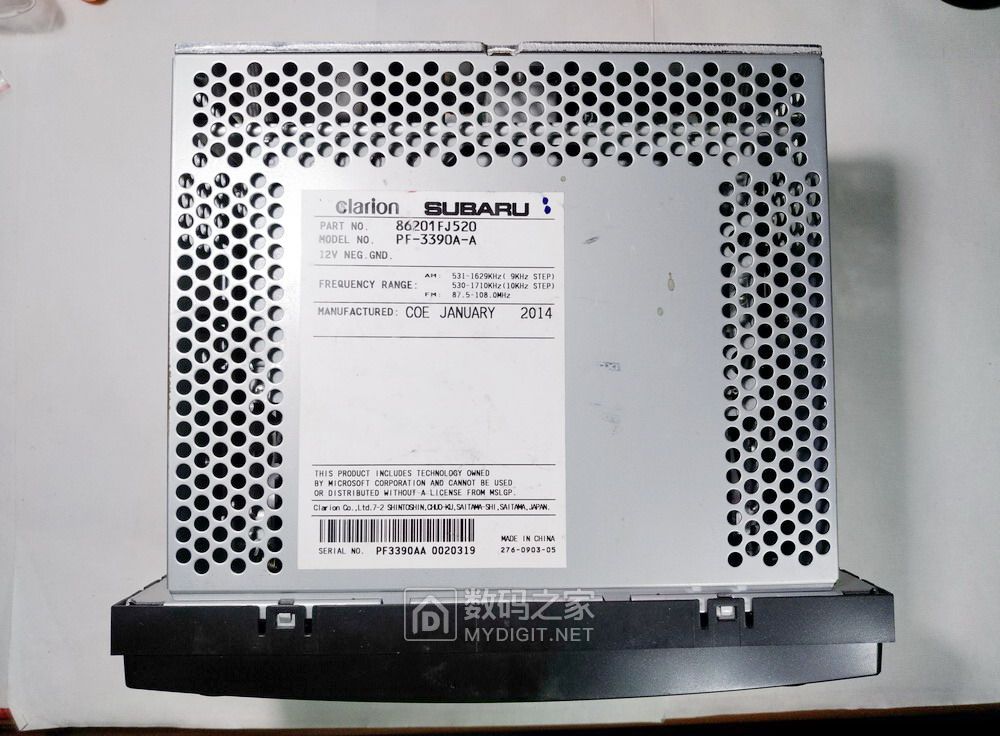

背面接口
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

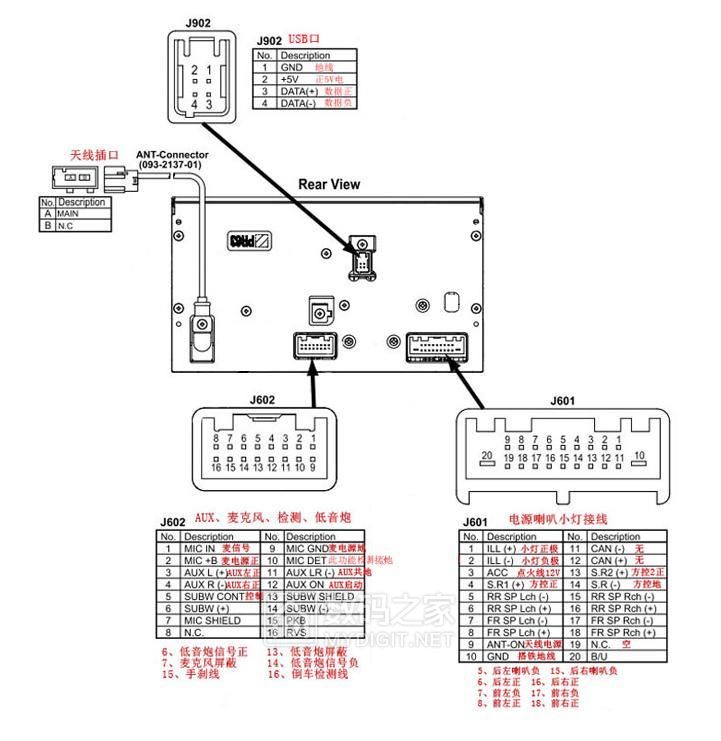

参照网上找的接口定义,自己改成和这台车机一样的了
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

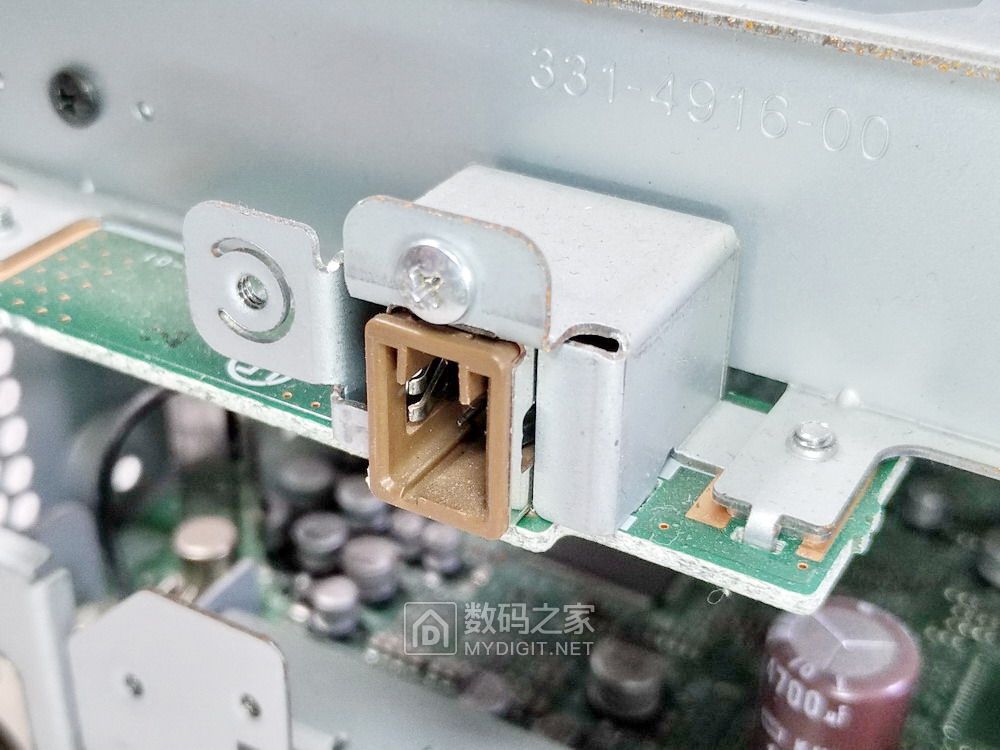

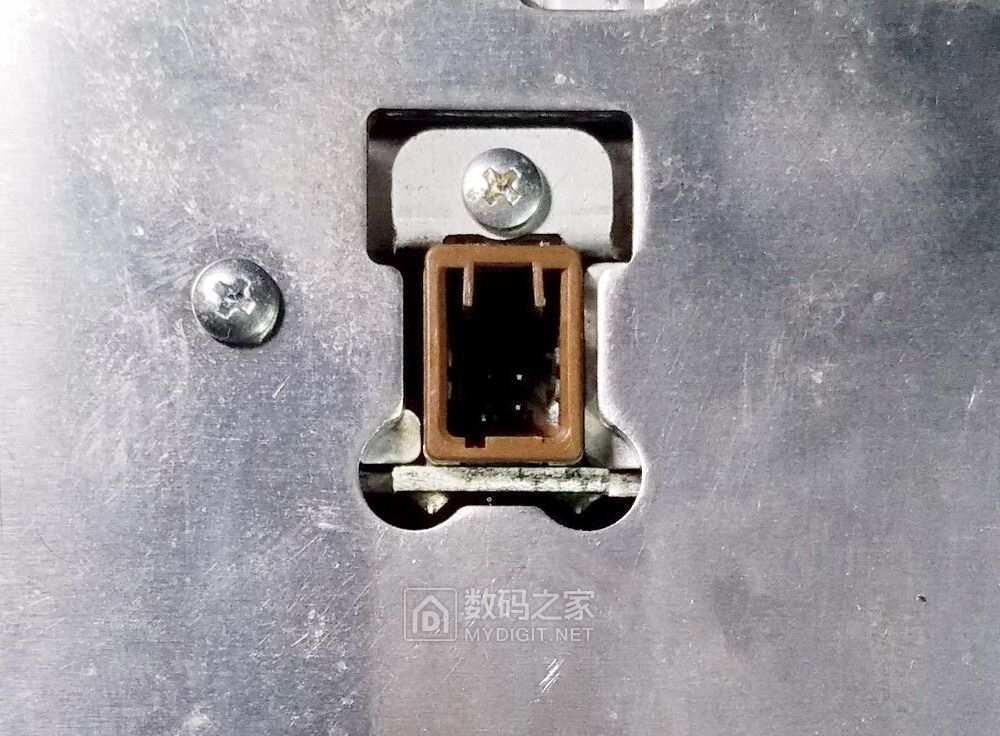

预留的后置U口,用杜邦2.54插座可以引出来
但偶只想改成前置U口
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

拆机略

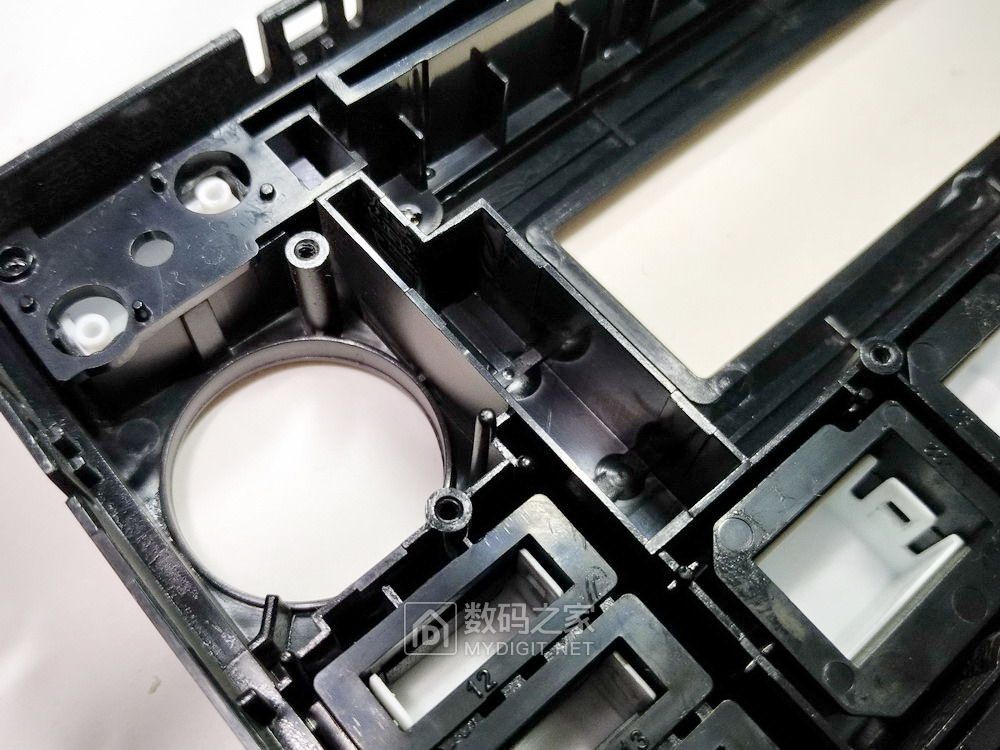

拆下的面板里这俩位置合适装USB母口
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

最后选择右下位,因为好接线,也顺手
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

先看USB线走线

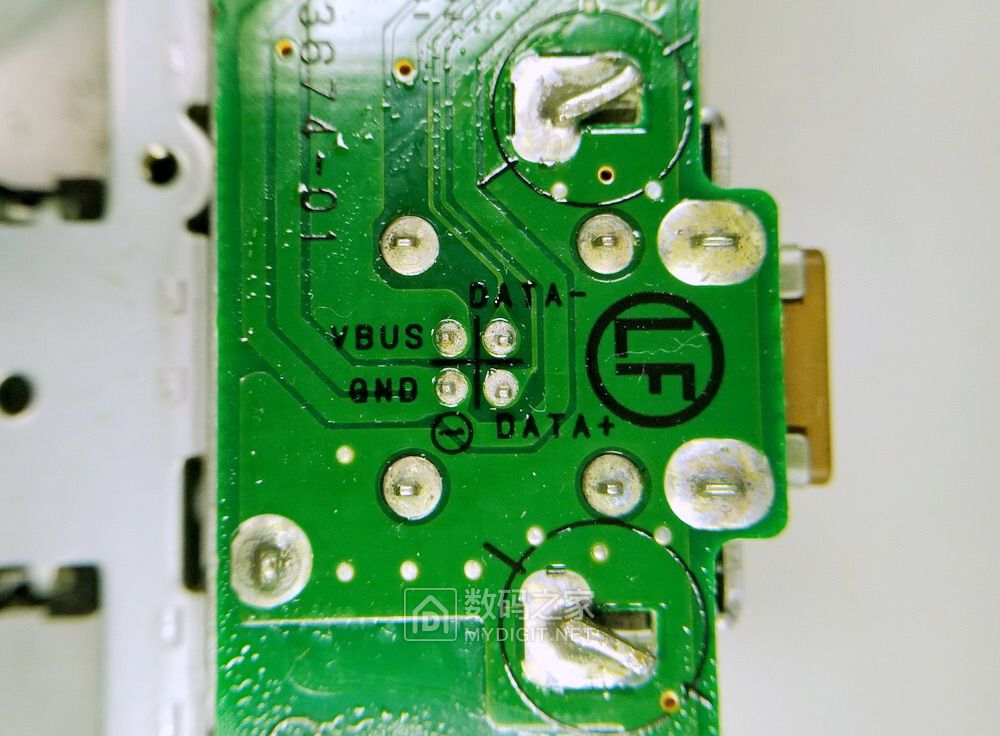

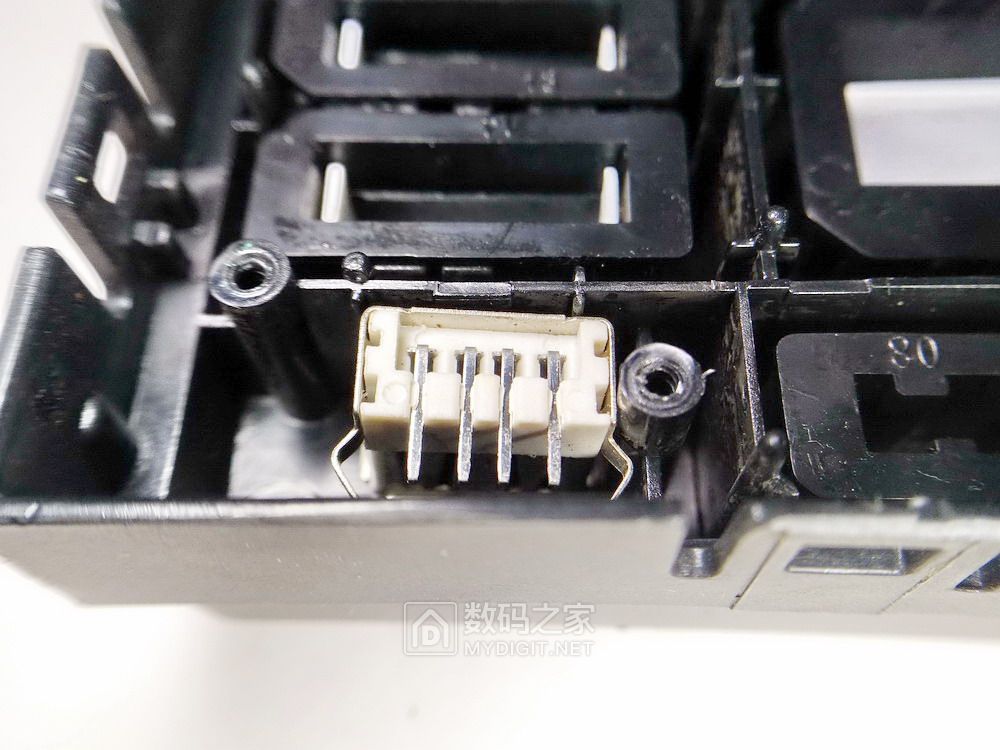

USB小板是装在CD机上的
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

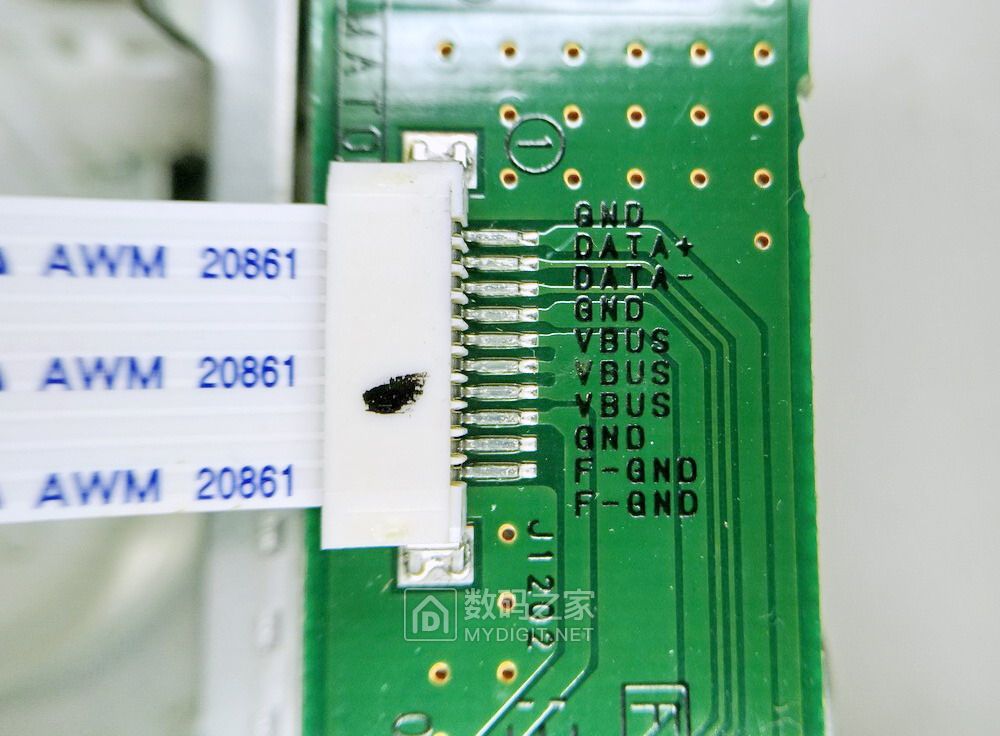

字符和USB叫法不同
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

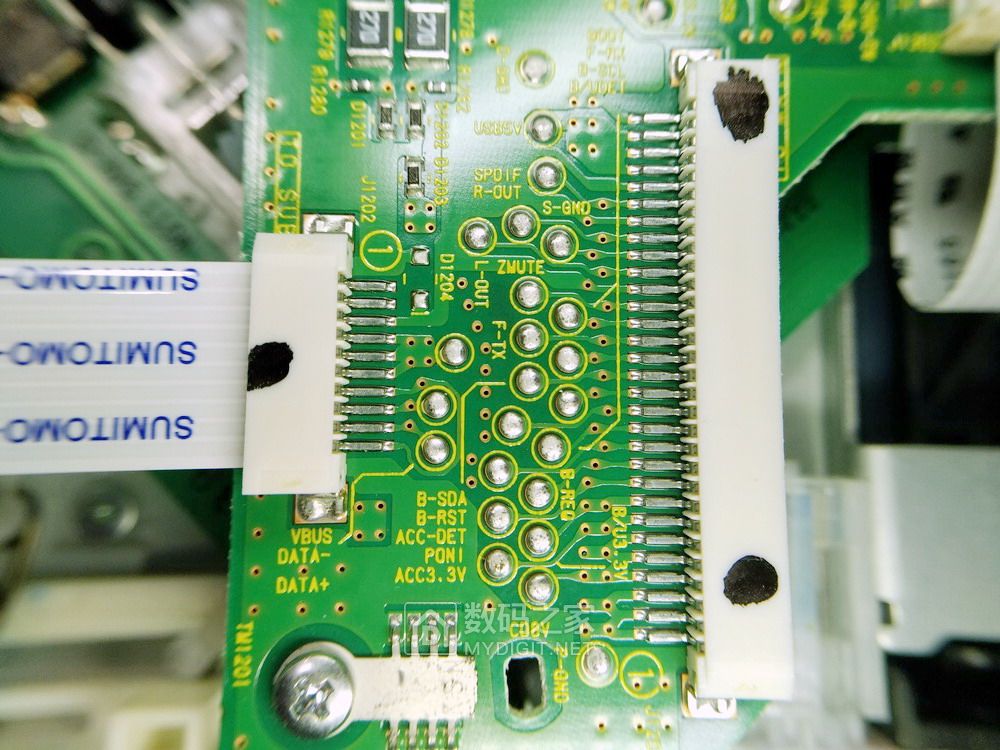

小板和CD机大板用FPC连接
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

不动主板,USB线可以焊在大板上
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位



准备改造

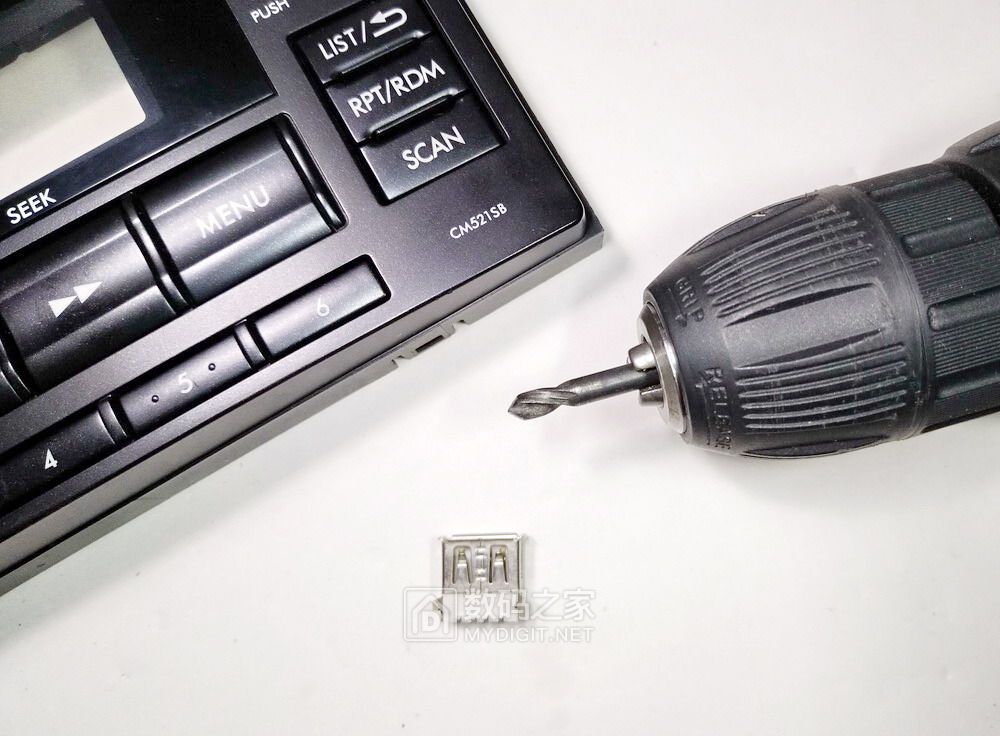

用母口排好位置,电钻开孔
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

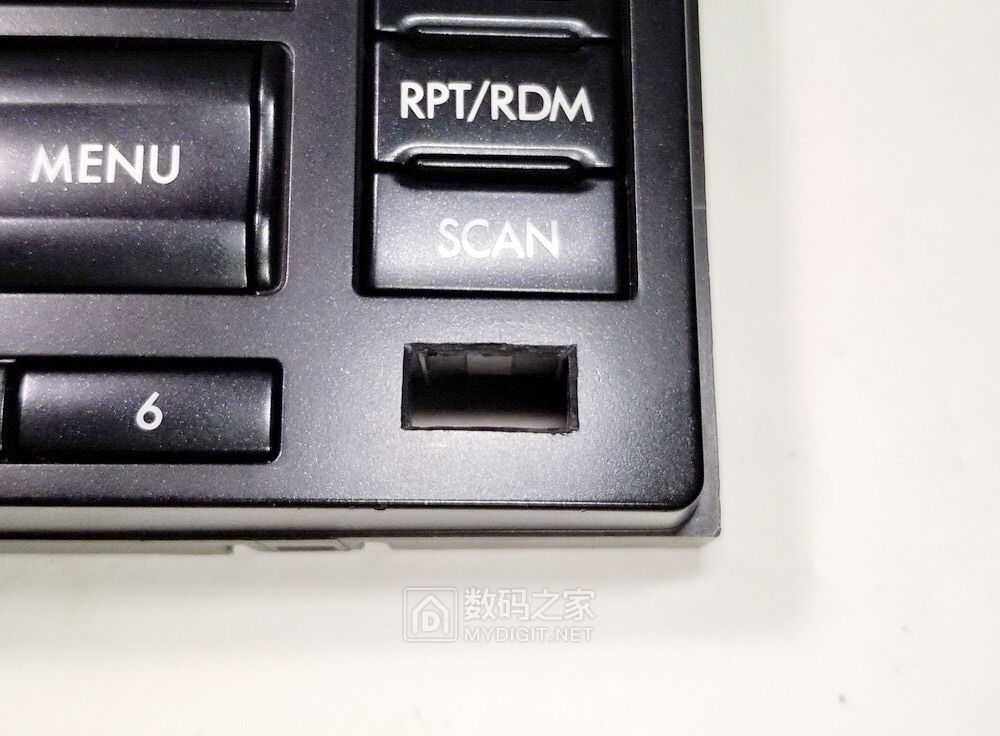

修整完工的USB孔
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

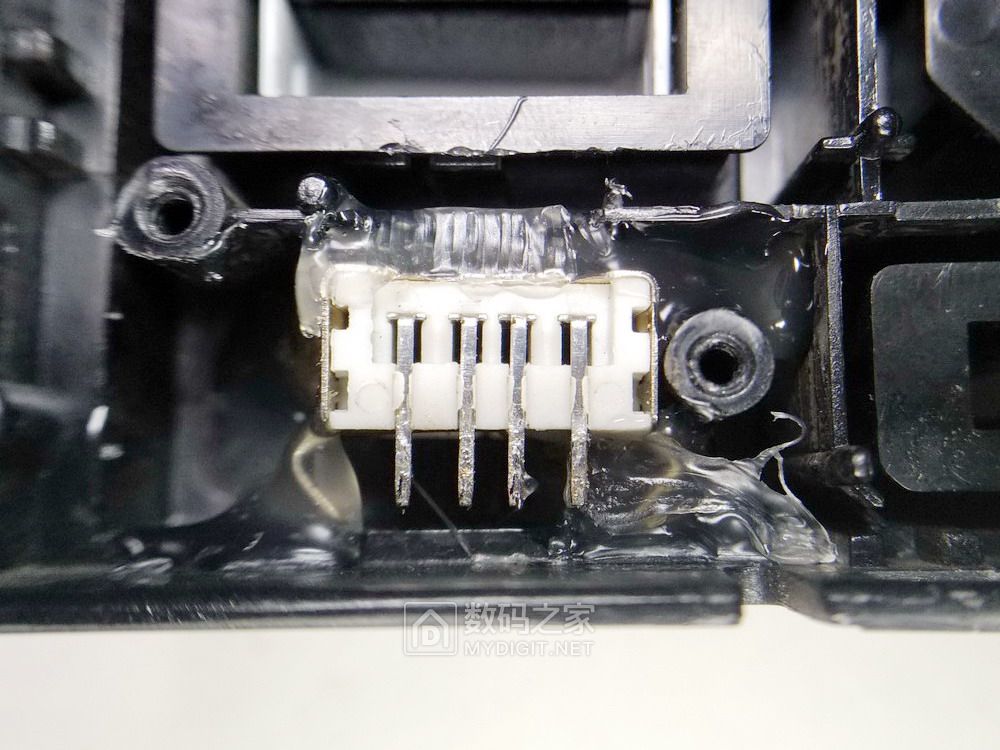

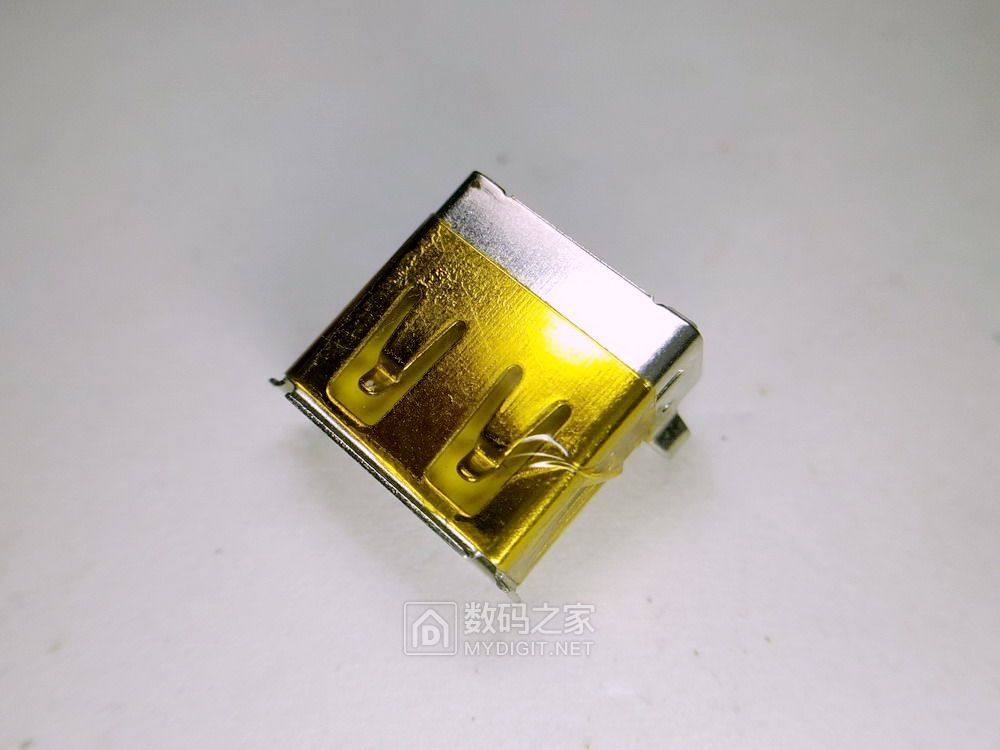

母口缠高温胶带
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

因为偶是用热熔胶固定的
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位

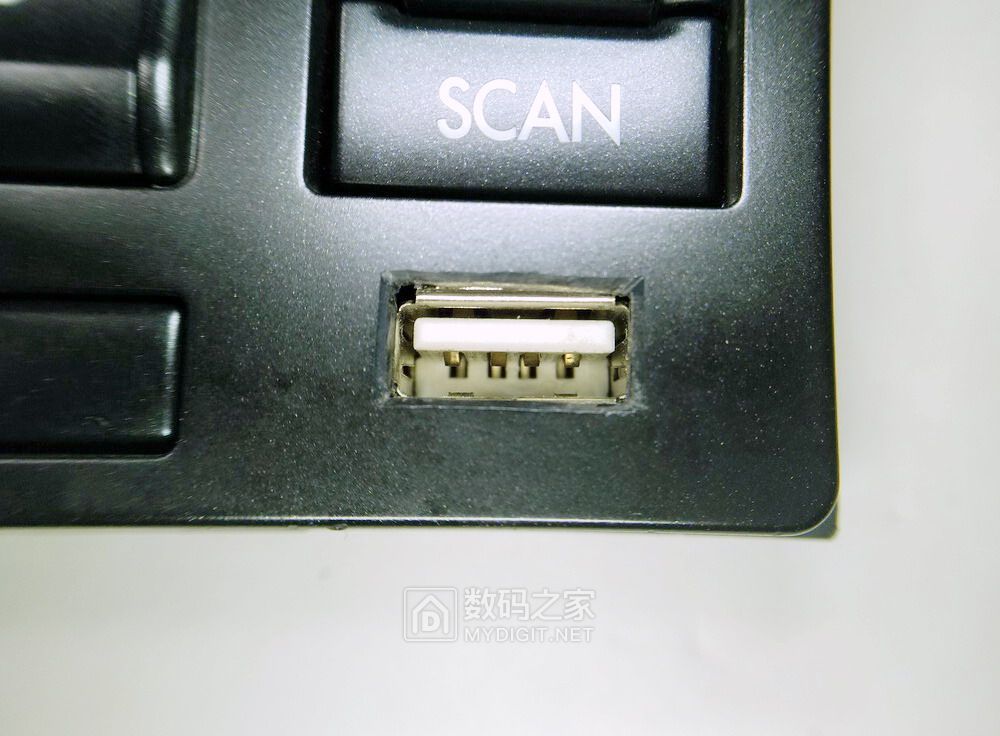

正面的样子,有点偏,还好偶没什么强迫症
改斯巴鲁森林人车机面板,加前置USB口,看来是预留位



楼下继续折腾
本帖最近打赏记录:共21条打赏M币+253专家+2
cushion M币 +13 你這個鉆真好,能鉆四方孔:) 06-19
r820 M币 +13 謝謝分享 05-05
vyvy2001 M币 +13 - 05-04
hover_730 专家 +1 后置的好像就没有什么用。 05-04
hover_730 M币 +13 后置的好像就没有什么用。 05-04
411183343 M币 +13 - 05-04
lmy2003 M币 +15 这位置真合适 05-04
中心小学 M币 +13 謝謝分享 05-04
扬扬fe M币 +20 謝謝分享 玩上车机了 05-04
snowrose2000 M币 +9 热熔胶应该坚持不了多久。。。 05-04
在线ljlun

发帖
91622
M币
314394
专家
652
粉丝
19626
只看该作者 1楼 发表于: 05-04

USB连接线用了MOTO的老充电线,线够粗的


焊好线
屏蔽层偶是接到母口壳子上的


贴上胶带绝缘,因为背面非常靠近PCB


利用原板上的长圆孔,开大方便穿线


朝U口方向再贴胶带


装好板子


试装U盘,感觉还不错


焊线到CD机芯的大板上


电源-和屏蔽层就近接地


回装
螺丝只装几颗,要试试先


改后的面板


切换的USB模式


用测试小灯试,起码5V没问题


插U盘


播放正常,搞定


测试播放时的电流


发现软关机的电流竟然有0.7A,难道功放IC是甲类


看来平时不使用必须得断电(断ACC也可以)了


这个前面板位置估计就是为前置USB口预留的,所以改造起来很方便
其他电源、音箱接口就不改了,后期有空折腾个外壳,再集成到外壳上


欢迎围观、指点,谢谢先!
