小米70迈行车记录仪改阅读灯供电 [复制链接]

上一主题 下一主题
离线car0010


发帖
940
M币
301
专家
3
粉丝
31
只看楼主 倒序阅读 我要置顶 楼主  发表于: 2018-06-01
前段时间199搞了个小米的70迈行车记录仪,但是不想用点烟器供电,翻论坛,找到可以阅读灯供电,锁车15分钟后断电,符合要求,
小米70迈行车记录仪改阅读灯供电


行车记录仪没到之前,准备了几个电源的方案,

第一个方案,用一个原来的车载USB做了个电源

双USB的车载电源
小米70迈行车记录仪改阅读灯供电


搞了个5.5的DC座
小米70迈行车记录仪改阅读灯供电


8909的方案,电源转化率比较高
小米70迈行车记录仪改阅读灯供电


双U口输出,中间指示灯
小米70迈行车记录仪改阅读灯供电


拆掉原来的正极,把DC座装上去
小米70迈行车记录仪改阅读灯供电


反面
小米70迈行车记录仪改阅读灯供电


发现线飞后面,塞不进,负极就直接接铁片上
小米70迈行车记录仪改阅读灯供电


开孔,塞进去包好
小米70迈行车记录仪改阅读灯供电


就这样
小米70迈行车记录仪改阅读灯供电


再做一条DC5.5的线,2*0.75的红黑线,焊接好套热缩管
小米70迈行车记录仪改阅读灯供电


负极没有套热缩管
小米70迈行车记录仪改阅读灯供电


盖上帽子
小米70迈行车记录仪改阅读灯供电


插上就是供电了,原本打算把USB供电另外放,DC线焊接在阅读灯供电上,这样好拆装
小米70迈行车记录仪改阅读灯供电


但是后来发现形状太不规则了,不好固定,就搞了一个ADSL的语音分离器,挖孔灌胶,切掉一点底盖,让盒子尽量小,
小米70迈行车记录仪改阅读灯供电

从能拆不能装到能拆也能装是一个阶段,
离线car0010

发帖
940
M币
301
专家
3
粉丝
31
只看该作者 1楼 发表于: 2018-06-01
有点多图,再占一楼

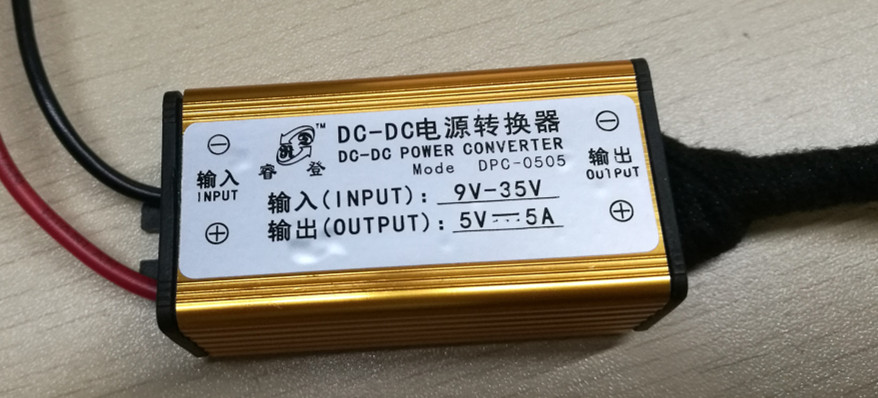

后来怕发热什么的,又买了一个睿登的DC-DC降压模块

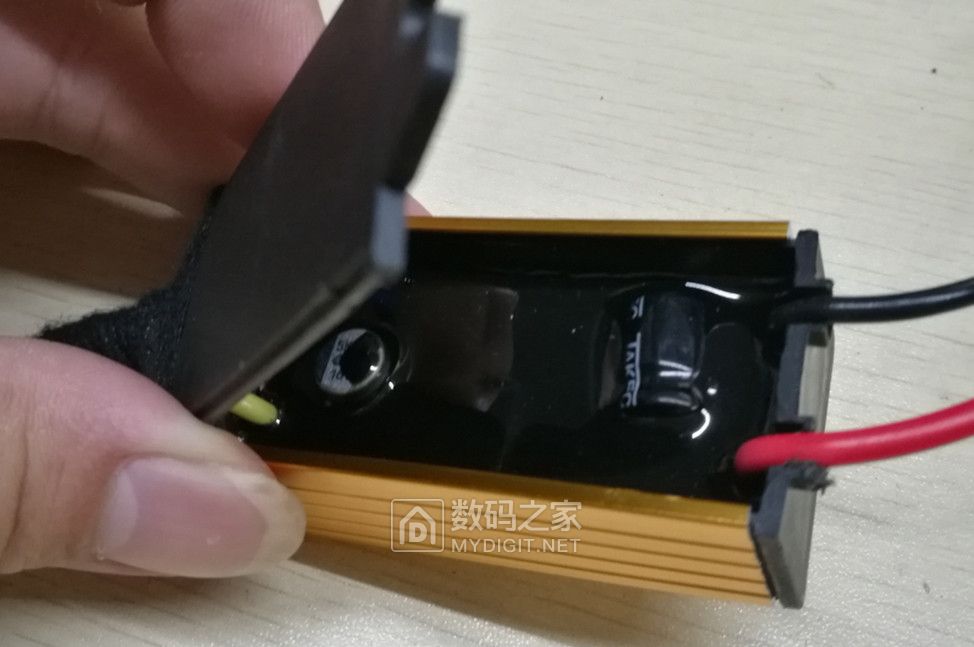

里面是灌环氧树脂的,

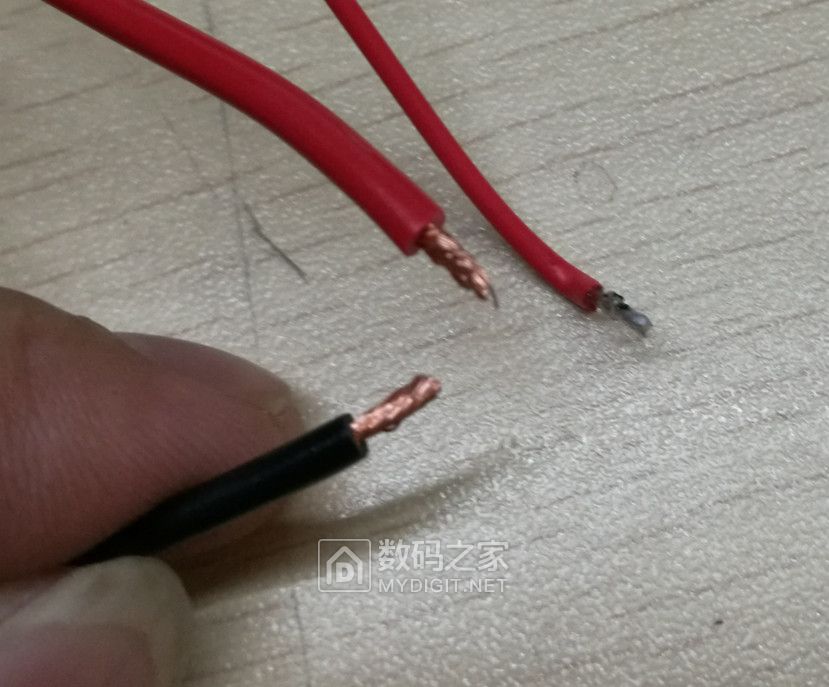

配的线材还是挺良心的,比较粗

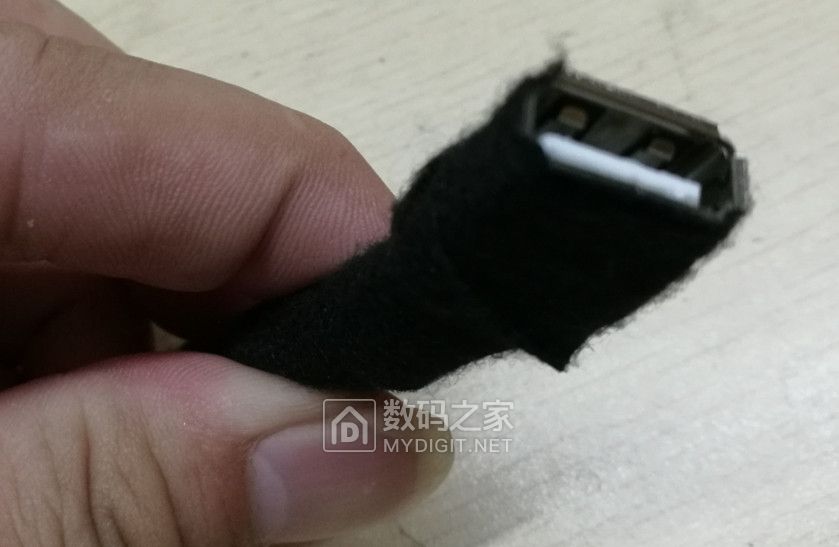

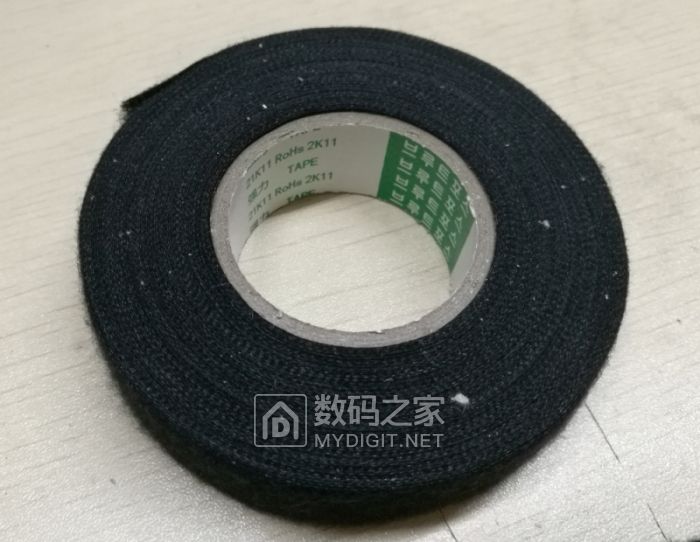

接了一个USB的母座线,用这种毛绒胶布缠绕起来



这样隔热,静音

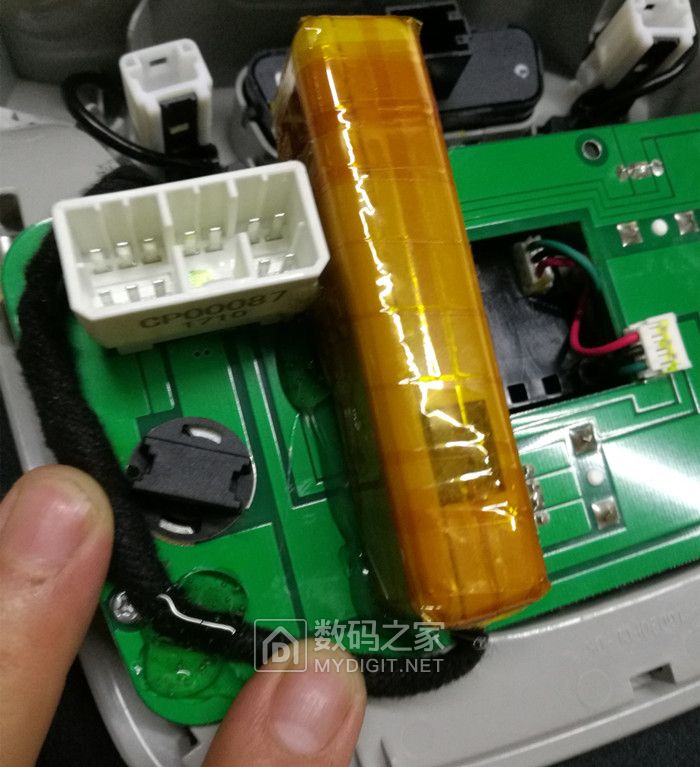

不过最后还是用回之前做好的电源模块,几个原因把,首先行车记录仪到手后测试,发现工作时只有300mA左右的电流,而这个电源我带2A的USB负载,工作十几分钟也没有出现发热的情况,电压也正常,另外一个原因就是睿登的电源感觉还是有点虚标,1A负载只有700mA左右的输出,2A负载也只是1.6A左右,而且电压都是5V下面,感觉不怎么样,所以我把原来做好的电源,再缠满高温胶布,这样又可以放心一点

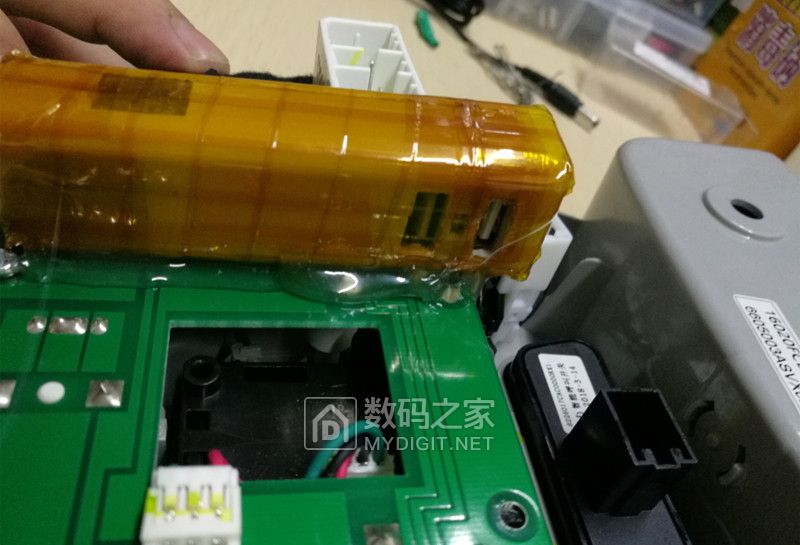

这两个USB孔和指示灯挖的孔还行吧,故意开的偏小一点,这样USB线插进去根本就掉不出来

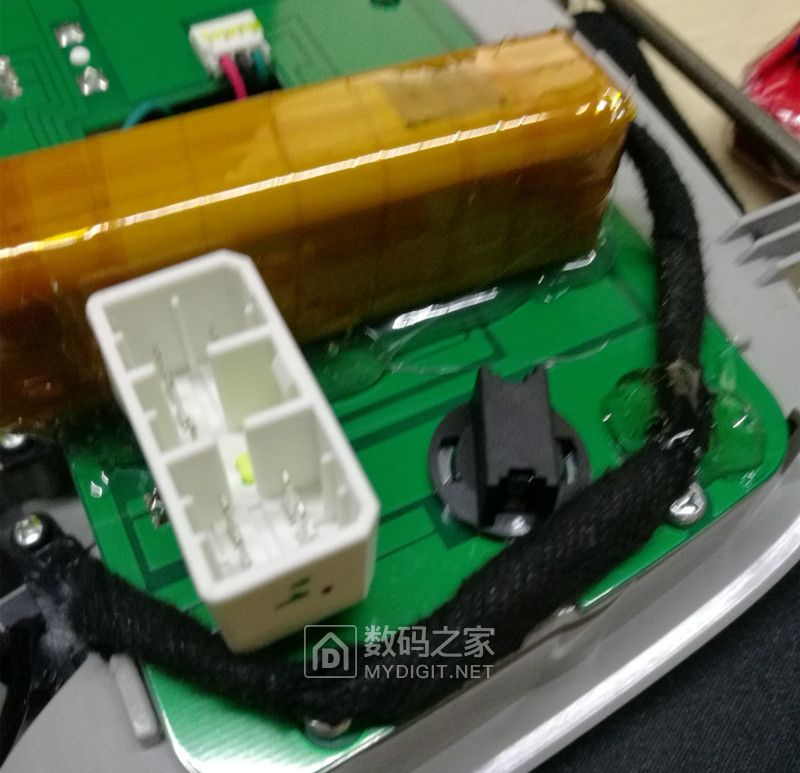

热熔胶打满固定模块和电线

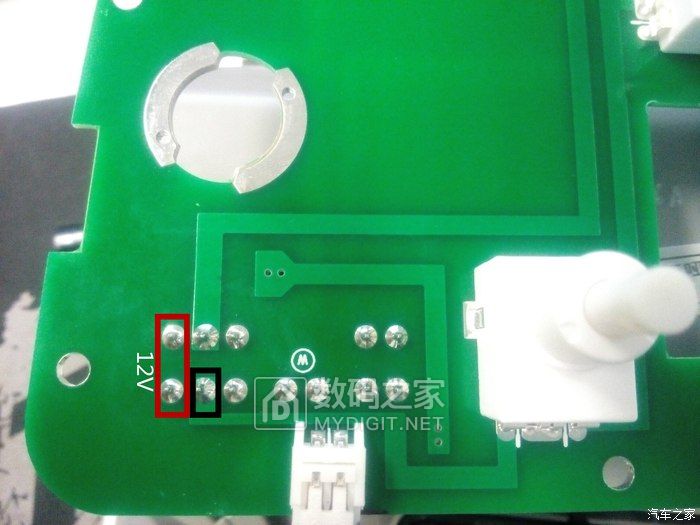

把DC的线接在左下角2个就行了,15分钟断电,很准时,




安装就没有拍照的,2个螺丝的事,
[ 此帖被car0010在2018-06-01 17:00重新编辑 ]
从能拆不能装到能拆也能装是一个阶段,
离线kerchi

发帖
26811
M币
8887
专家
14
粉丝
188
只看该作者 2楼 发表于: 2018-06-01
不错,这样改进后,电源引线大大缩短。大多数的阅读灯很好拆开,面板扣下后,里面就二个自攻镙钉。
http://bbs.mydigit.cn/index.php?u=256483
离线car0010

发帖
940
M币
301
专家
3
粉丝
31
只看该作者 3楼 发表于: 2018-06-01
回 kerchi 的帖子
kerchi:不错,这样改进后,电源引线大大缩短。大多数的阅读灯很好拆开,面板扣下后,里面就二个自攻镙钉。 (2018-06-01 17:24) 回 kerchi 的帖子

的确,安装真的不难,2个螺丝,几分钟的事,

主要是要测量出那组线可以供电,而且锁车后会自动断电,不然容易造成电瓶亏电,当然,如果不想阅读灯的话也行,现在也有线是走主驾驶位A柱的,直接保险盒取电,这样也行

一般不是太少的车,论坛找找,总有能人先走一步,可以跟着别人的步伐走,不过看过有很多都是用几块钱的那种降压模块,指甲大的电路板,这个就真的不敢拿自己的车来试了,感觉太不靠谱,坏了,烧保险,行车记录仪等都是小事,最怕是自燃,
从能拆不能装到能拆也能装是一个阶段,
离线car0010

发帖
940
M币
301
专家
3
粉丝
31
只看该作者 4楼 发表于: 2018-06-01
回 kerchi 的帖子
kerchi:不错,这样改进后,电源引线大大缩短。大多数的阅读灯很好拆开,面板扣下后,里面就二个自攻镙钉。 (2018-06-01 17:24) 回 kerchi 的帖子

的确,安装真的不难,2个螺丝,几分钟的事,

主要是要测量出那组线可以供电,而且锁车后会自动断电,不然容易造成电瓶亏电,当然,如果不想阅读灯的话也行,现在也有线是走主驾驶位A柱的,直接保险盒取电,这样也行

一般不是太少的车,论坛找找,总有能人先走一步,可以跟着别人的步伐走,不过看过有很多都是用几块钱的那种降压模块,指甲大的电路板,这个就真的不敢拿自己的车来试了,感觉太不靠谱,坏了,烧保险,行车记录仪等都是小事,最怕是自燃,
从能拆不能装到能拆也能装是一个阶段,
离线yyif

发帖
583
M币
1131
专家
0
粉丝
9
只看该作者 5楼 发表于: 2018-06-01
这个记录仪的清晰度咋样?晚上咋样,车牌多远能看清?
从事音响工作20多年
离线懒虫包子

发帖
9560
M币
1809
专家
69
粉丝
588
只看该作者 6楼 发表于: 2018-06-01
开着车的时候这个接点是有点的?
独学无友则孤陋寡闻
离线山寨货

发帖
1768
M币
334
专家
3
粉丝
40
只看该作者 7楼 发表于: 2018-06-01
我用转接线改的天窗供电  P档熄火后就断电了
离线car0010

发帖
940
M币
301
专家
3
粉丝
31
只看该作者 8楼 发表于: 2018-06-01
回 yyif 的帖子
yyif:
这个记录仪的清晰度咋样?晚上咋样,车牌多远能看清? 回 yyif 的帖子

这款清晰度还是可以,手机APP链接,语音控制,就是外形不太喜欢

360的有款不错,就是比较贵,399带卡,这种挺好看的
回 yyif 的帖子


回 yyif 的帖子

从能拆不能装到能拆也能装是一个阶段,
离线car0010

发帖
940
M币
301
专家
3
粉丝
31
只看该作者 9楼 发表于: 2018-06-01
回 懒虫包子 的帖子
懒虫包子:开着车的时候这个接点是有点的? (2018-06-01 17:42) 回 懒虫包子 的帖子

?开车时肯定有电啊,不然行车记录仪这么工作,就是锁车后15分钟会断电,这个不错
