AEG 里奇 PST 500 X 220v曲线锯
买这台曲线锯呢,并不是因为它做工多好,功能多强,手感多好.......
而仅仅只是因为喜欢这个火车头的造型
即使它只有一档抬刀,没有无极调速,只有15mm的行程,斜角功能鸡肋......
再多的缺点也抵不过一句“喜欢”

因为机子很油,所以我放弃了边拆边拍,这一次边拍边装
各位看官坐稳了
看参数:
电压220v-240v
50-60Hz
2A
435W
3700转每分钟
最大切割厚度40mm
行程15mm
45度斜角
软启动与停车

铭牌,借图大家看下,我这个已经被撕标了
AEG里奇PST500X 进口220v曲线锯首拆维护保养


全家福
AEG里奇PST500X 进口220v曲线锯首拆维护保养


齿轮箱主要部件
AEG里奇PST500X 进口220v曲线锯首拆维护保养


碳刷与后轴承固定橡胶垫
AEG里奇PST500X 进口220v曲线锯首拆维护保养


头部轴承也有橡胶垫,这个设计很好,还有就是异型轴套,这样可以在轴套里存油脂,设计到位
AEG里奇PST500X 进口220v曲线锯首拆维护保养


齿轮箱外壳
AEG里奇PST500X 进口220v曲线锯首拆维护保养


外壳另一面
AEG里奇PST500X 进口220v曲线锯首拆维护保养


先装上行星齿轮架
AEG里奇PST500X 进口220v曲线锯首拆维护保养


再上外齿轮
AEG里奇PST500X 进口220v曲线锯首拆维护保养


三颗28齿行星齿轮
AEG里奇PST500X 进口220v曲线锯首拆维护保养


隔板装上
AEG里奇PST500X 进口220v曲线锯首拆维护保养


转子和齿轮箱盖板,盖板上有绿色垫片
AEG里奇PST500X 进口220v曲线锯首拆维护保养

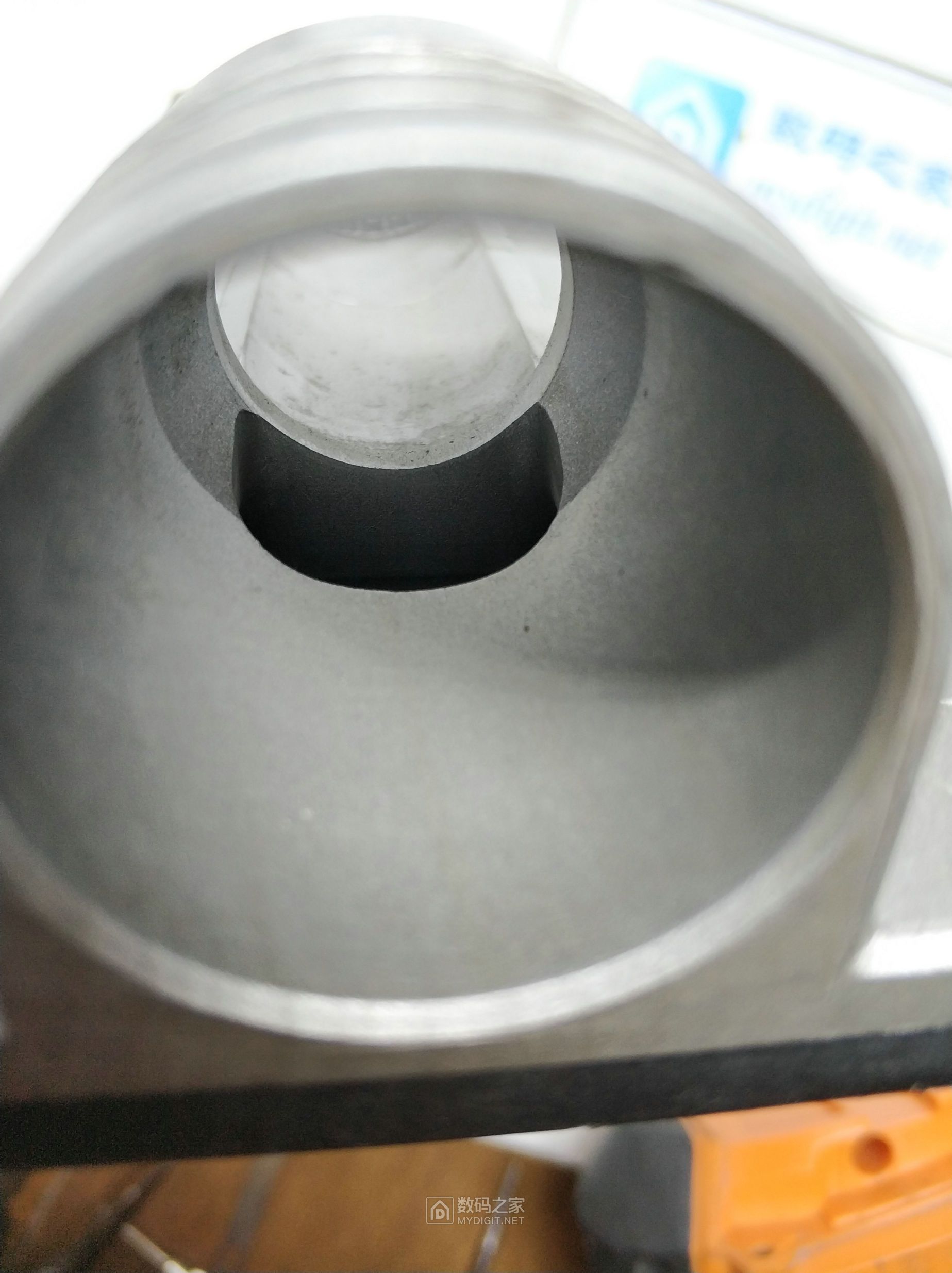

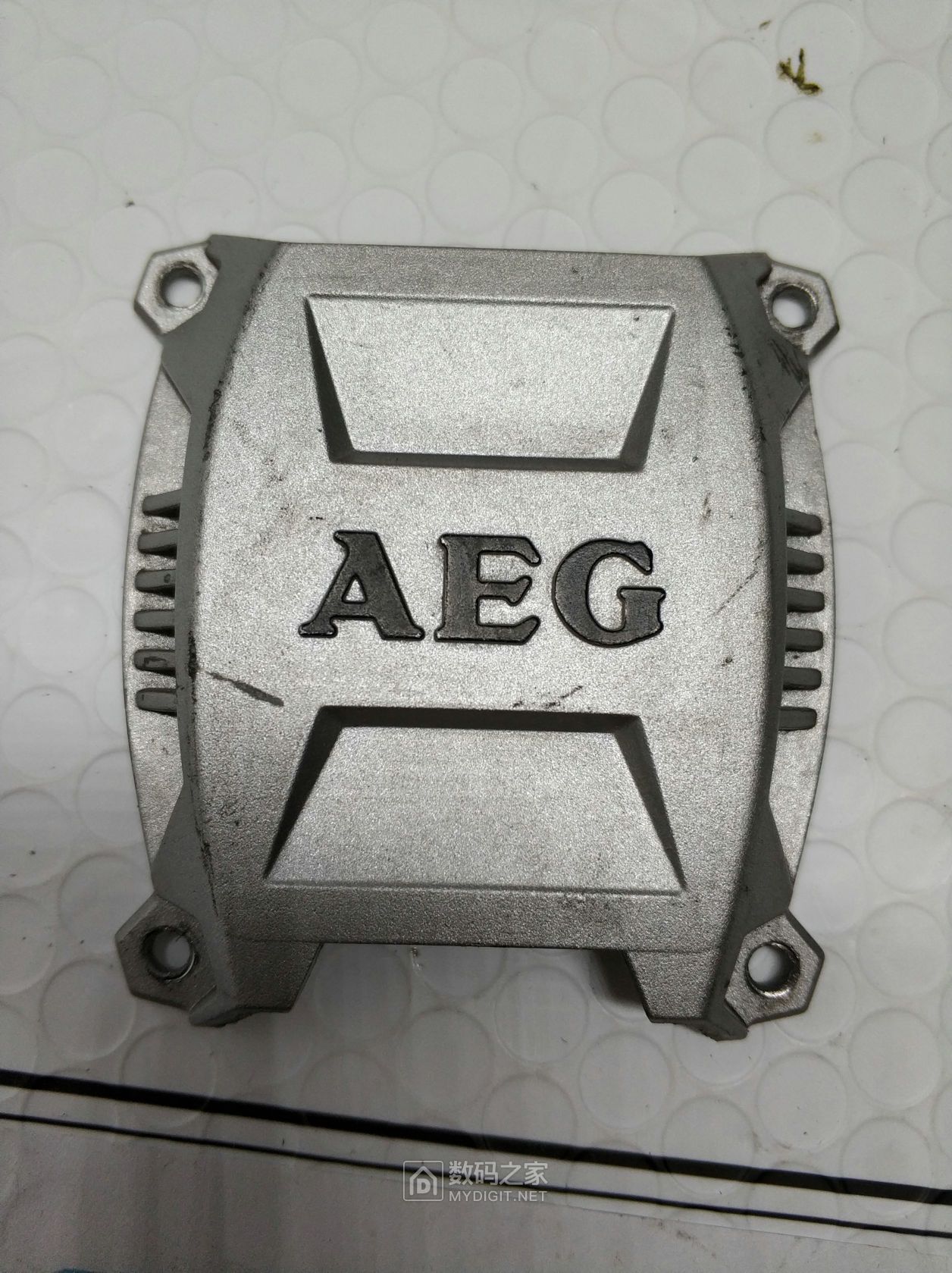

盖板外面
AEG里奇PST500X 进口220v曲线锯首拆维护保养


做工精良,铝合金材质
AEG里奇PST500X 进口220v曲线锯首拆维护保养


轴承外鞘有O型圈,防止轴承跟转和密封作用,这个设计在国产工具中少见,而我见过的大型进口电机和齿轮箱基本都是这样设计的
AEG里奇PST500X 进口220v曲线锯首拆维护保养


电容,0.22微法加2*2200皮法,两串再与一并,中间抽头接地
AEG里奇PST500X 进口220v曲线锯首拆维护保养


主板和管子
AEG里奇PST500X 进口220v曲线锯首拆维护保养


主板背面有一个IC,一颗钽电容
AEG里奇PST500X 进口220v曲线锯首拆维护保养


定子,上面有钢码
AEG里奇PST500X 进口220v曲线锯首拆维护保养


定子的漆包线
AEG里奇PST500X 进口220v曲线锯首拆维护保养

总开关是微动开关,10.1A  125-250v 交流  常开
AEG里奇PST500X 进口220v曲线锯首拆维护保养

将定子出来的蓝色线接上刷架,插片式的
AEG里奇PST500X 进口220v曲线锯首拆维护保养


电容中间抽头接定子硅钢片,作为接地
AEG里奇PST500X 进口220v曲线锯首拆维护保养


先从开关处把线一路压到槽口里
AEG里奇PST500X 进口220v曲线锯首拆维护保养


进线也压入槽,然后电容就可以放进槽口,主板也到位
AEG里奇PST500X 进口220v曲线锯首拆维护保养


还有个细节很好,就是压入卡口的线都有加热缩管,避免破损以及震动不易脱开被转子卷入。压线扣用螺丝固定
AEG里奇PST500X 进口220v曲线锯首拆维护保养

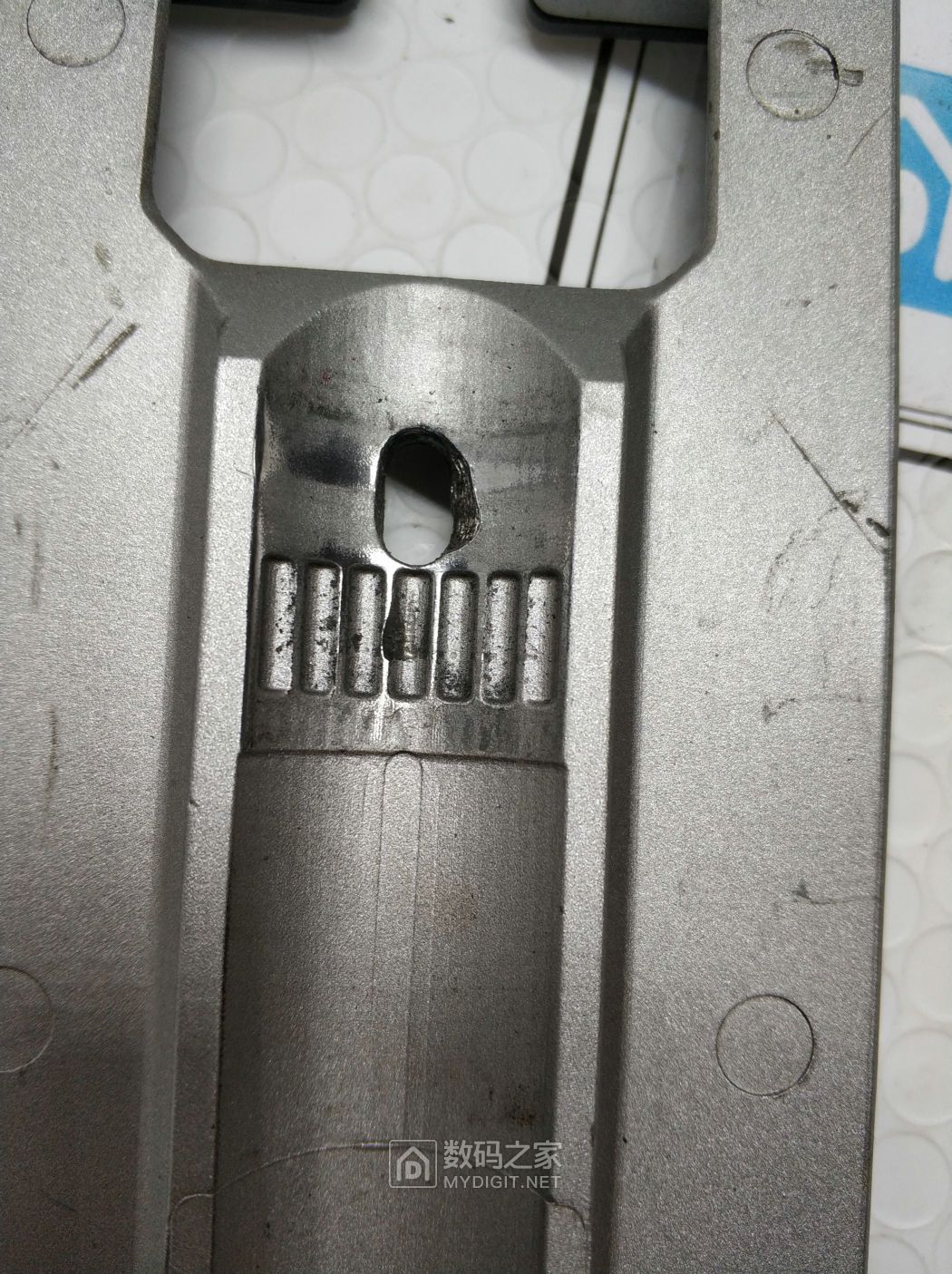

头部滑块槽上油安装到位
AEG里奇PST500X 进口220v曲线锯首拆维护保养


轴套加油,等下轴压入多的油会被挤入槽中,可保证时间久了不会缺油
AEG里奇PST500X 进口220v曲线锯首拆维护保养


抬刀片上油,装到刚装好的齿轮箱上
AEG里奇PST500X 进口220v曲线锯首拆维护保养


然后蜗轮蜗杆上油装上
AEG里奇PST500X 进口220v曲线锯首拆维护保养


涡轮上去,靠的是那个扁轴从齿轮箱传动过来
AEG里奇PST500X 进口220v曲线锯首拆维护保养


侧面看看
AEG里奇PST500X 进口220v曲线锯首拆维护保养


蜗杆的杆套,设计上也是留有槽口存油
AEG里奇PST500X 进口220v曲线锯首拆维护保养


侧面
AEG里奇PST500X 进口220v曲线锯首拆维护保养


这个轴就插到刚那个异型圆轴套,这里就是为了抬刀功能的活动
AEG里奇PST500X 进口220v曲线锯首拆维护保养


电机转子顶部齿轮上油然后装入齿轮箱
AEG里奇PST500X 进口220v曲线锯首拆维护保养


安装到位的样子,中间有离心风叶
AEG里奇PST500X 进口220v曲线锯首拆维护保养


前端滑块
AEG里奇PST500X 进口220v曲线锯首拆维护保养


这边不是这个方向的,要装180度才能往壳子上装,薄边是朝锯片方向的
AEG里奇PST500X 进口220v曲线锯首拆维护保养


就像这样
AEG里奇PST500X 进口220v曲线锯首拆维护保养

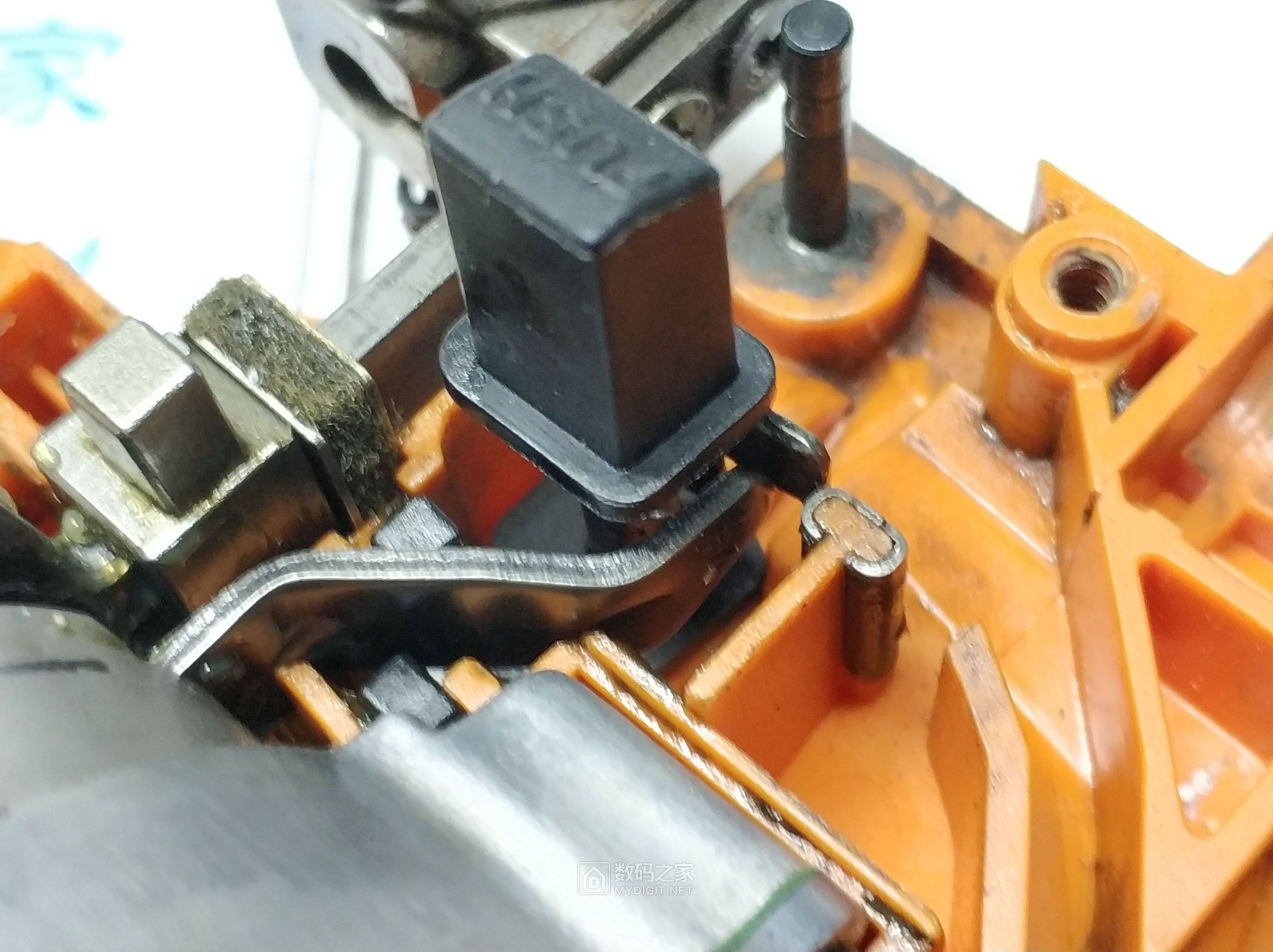

再看看这个抬刀开关,原理就是半块合页,按钮推入合页悬空,按钮退出合页顶住锯片轮进行前后摇摆动作
AEG里奇PST500X 进口220v曲线锯首拆维护保养

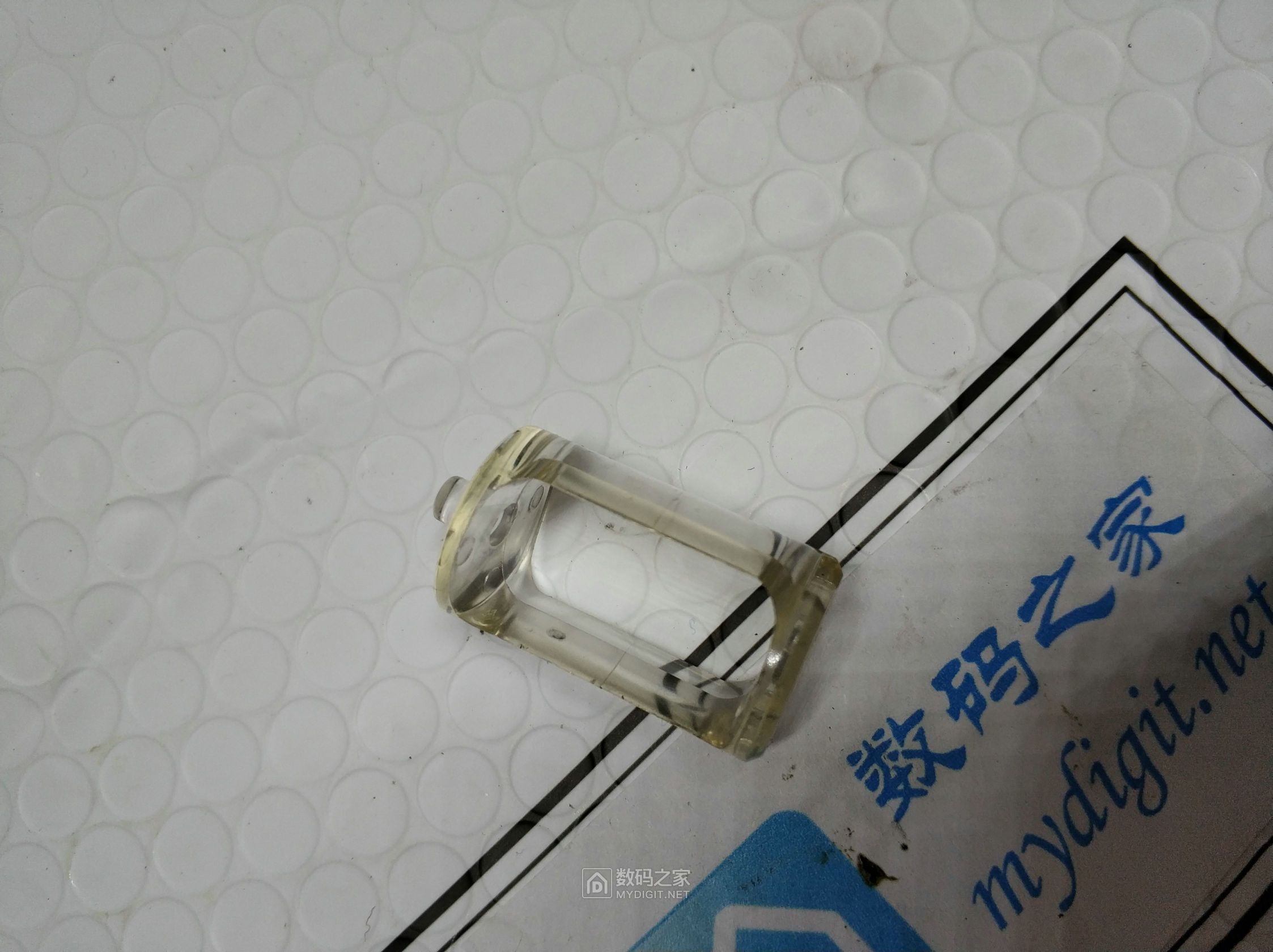

这个是吹风开关的换气门
AEG里奇PST500X 进口220v曲线锯首拆维护保养

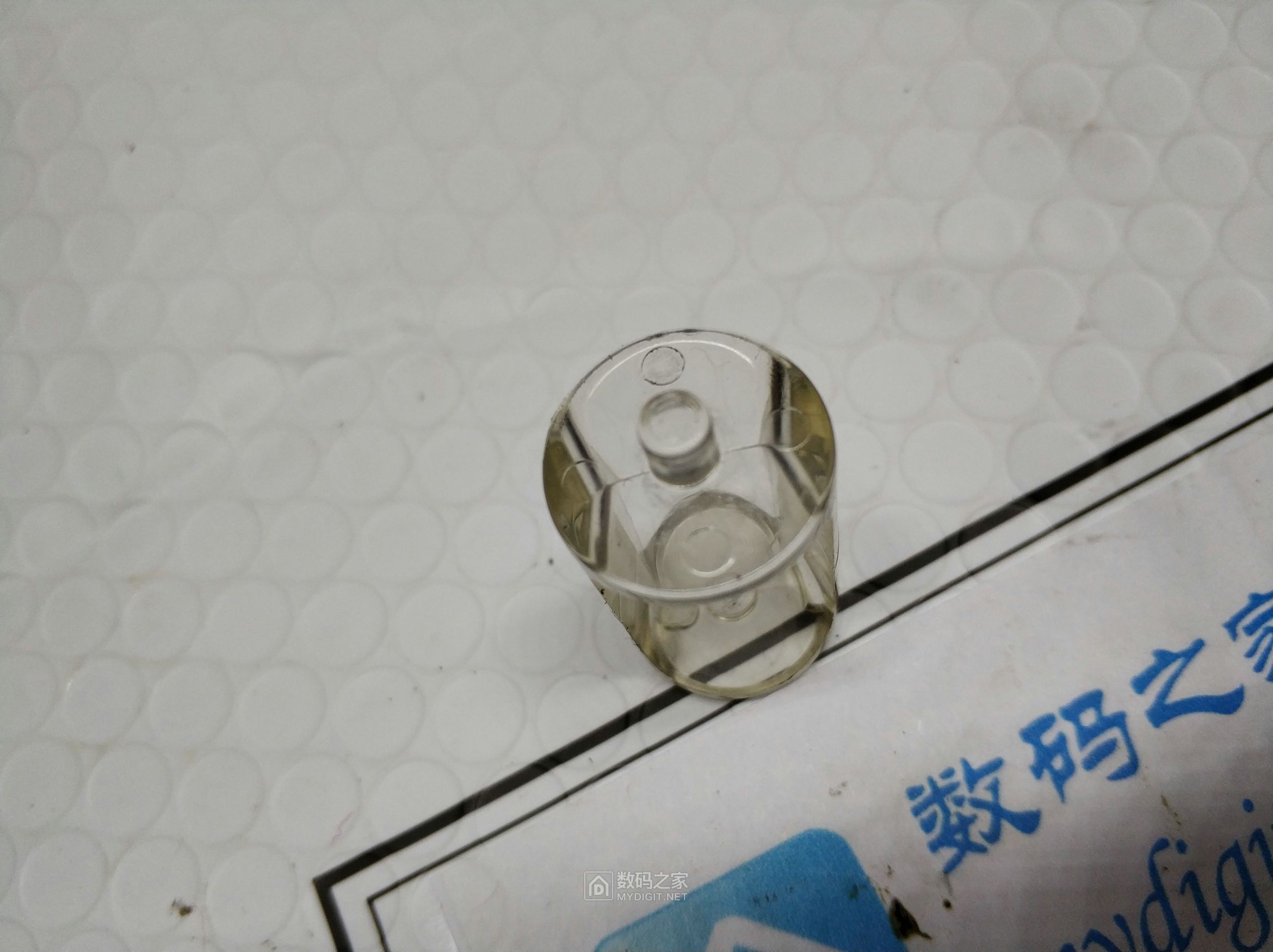

透明的很好看
AEG里奇PST500X 进口220v曲线锯首拆维护保养


原理是旋转15度后把分叶的风导入通往锯头的槽里
AEG里奇PST500X 进口220v曲线锯首拆维护保养

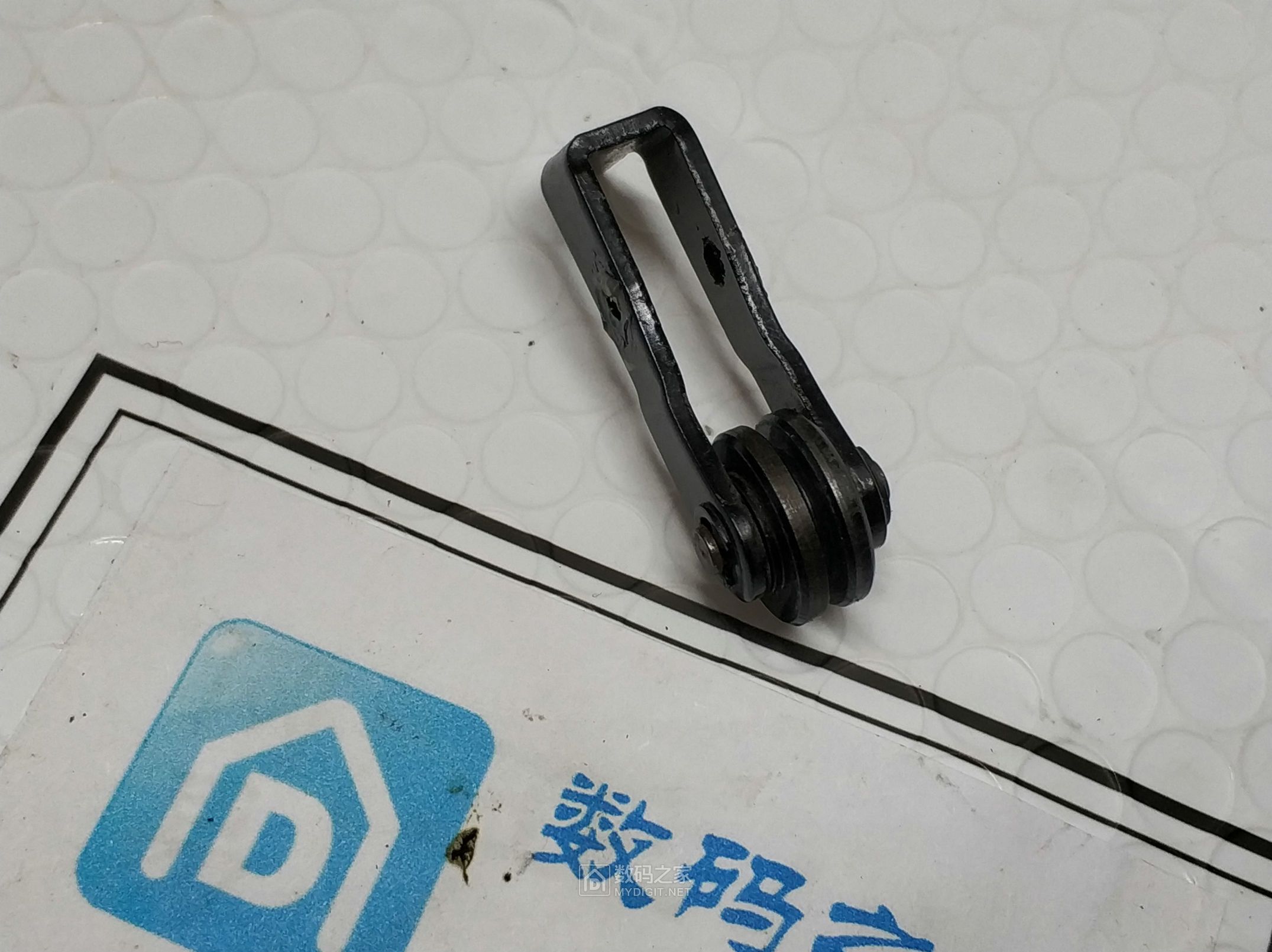

锯片的支持轮,也做抬刀功能用
AEG里奇PST500X 进口220v曲线锯首拆维护保养

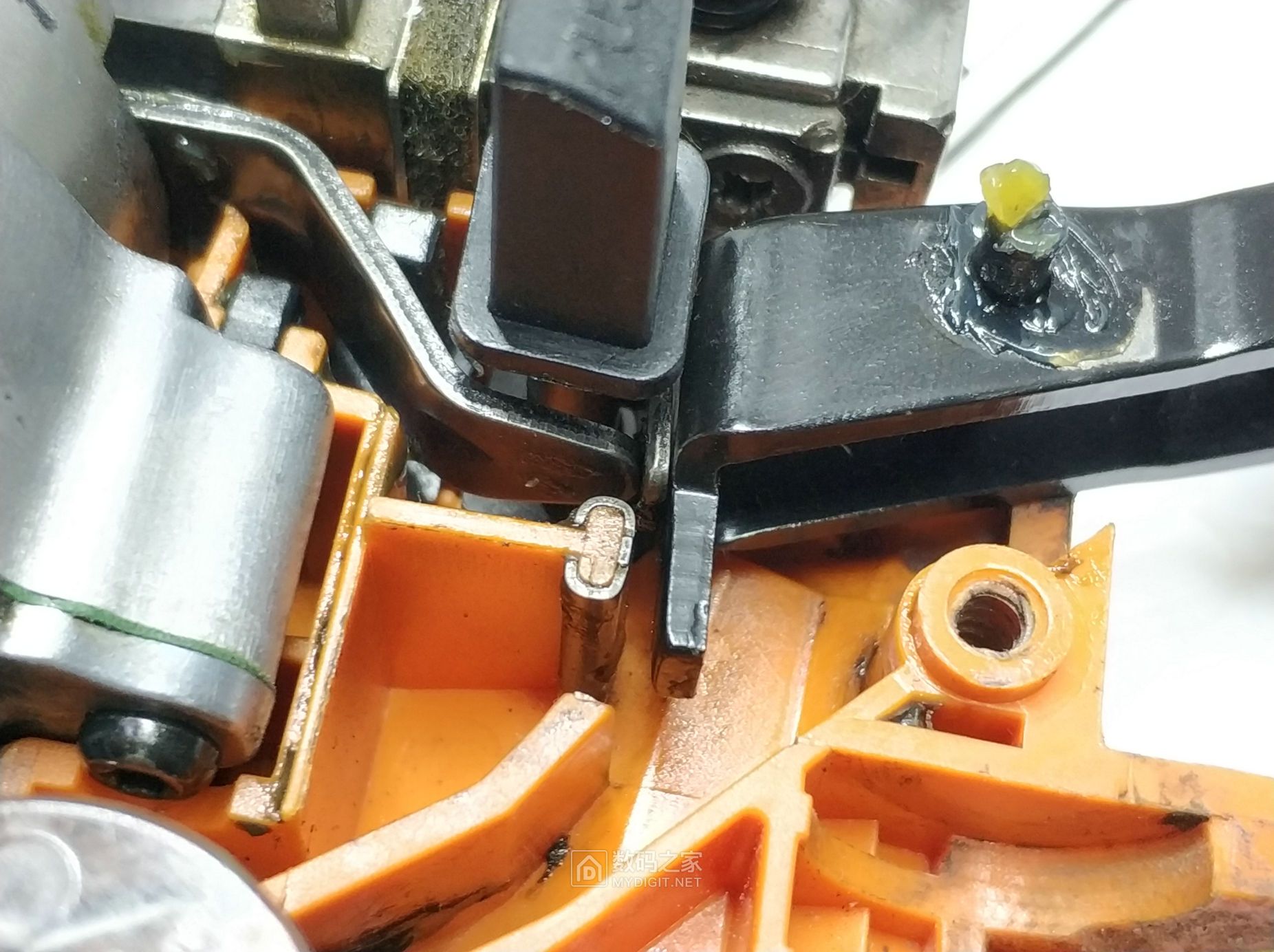

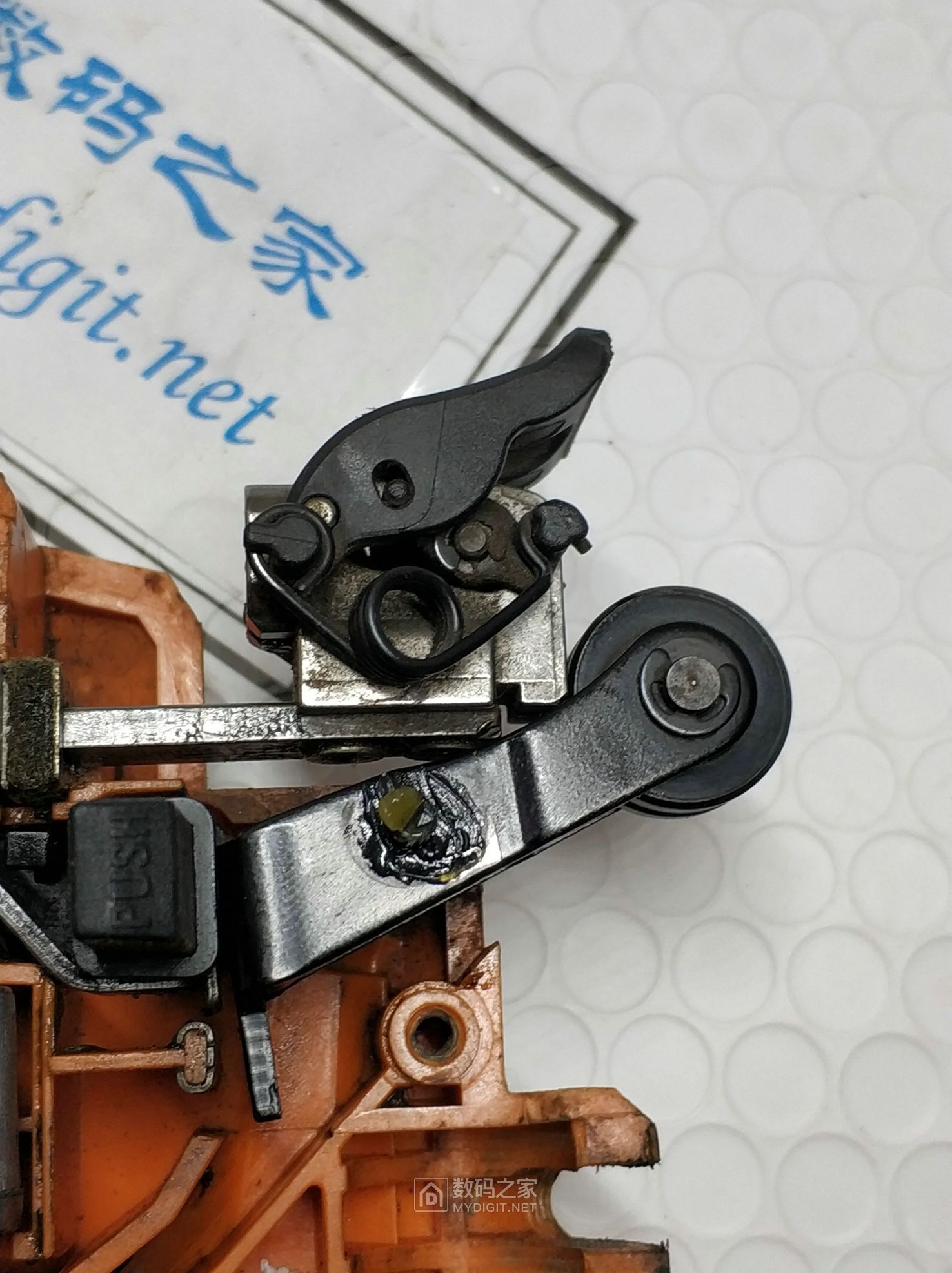

装上去,设计的是刚刚好的,蜗杆拉长离轮子基本快碰到了
AEG里奇PST500X 进口220v曲线锯首拆维护保养


抬刀杆顶出的状态
AEG里奇PST500X 进口220v曲线锯首拆维护保养

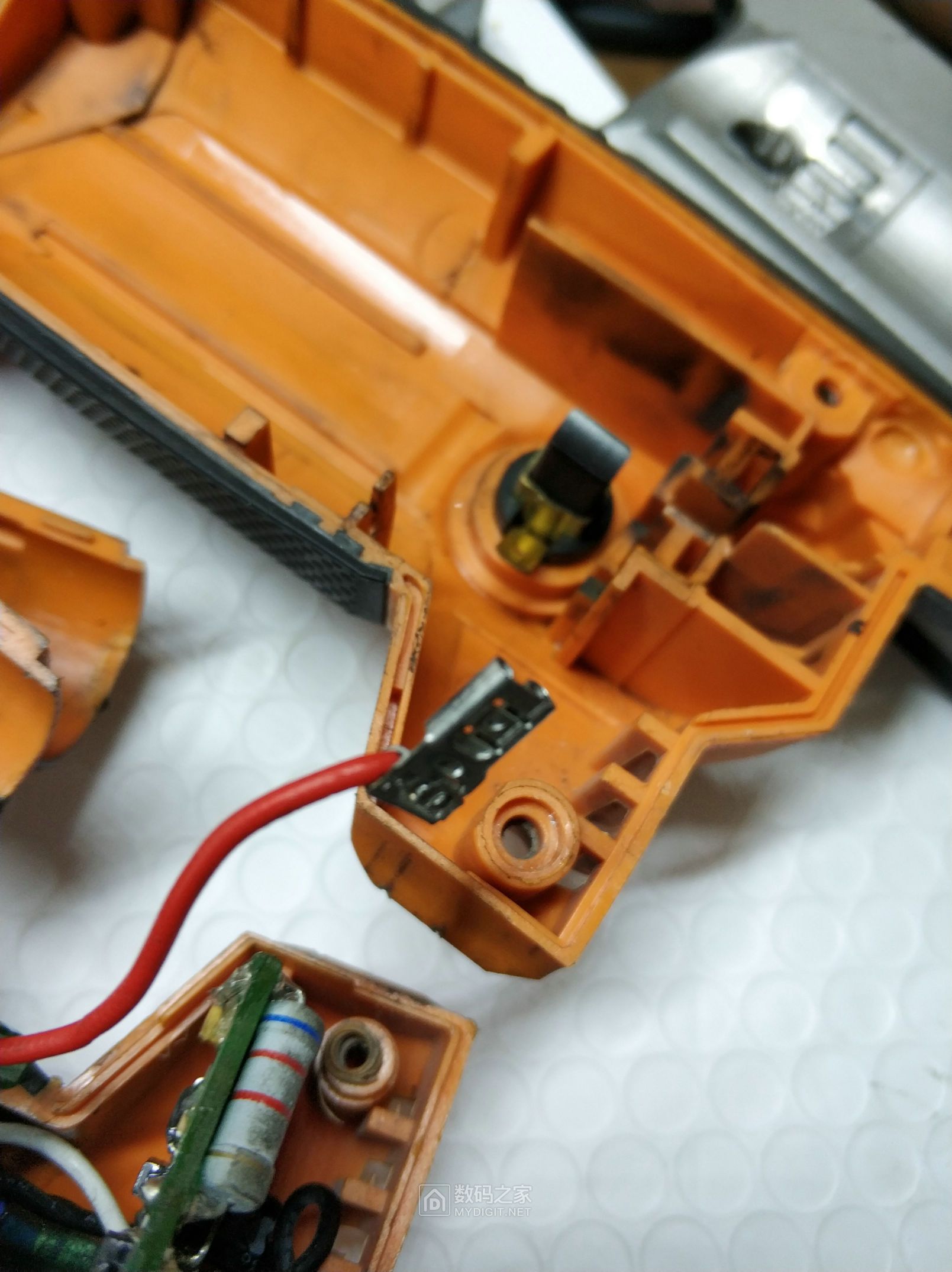

把红色线接到另一面盖子的刷架上
AEG里奇PST500X 进口220v曲线锯首拆维护保养

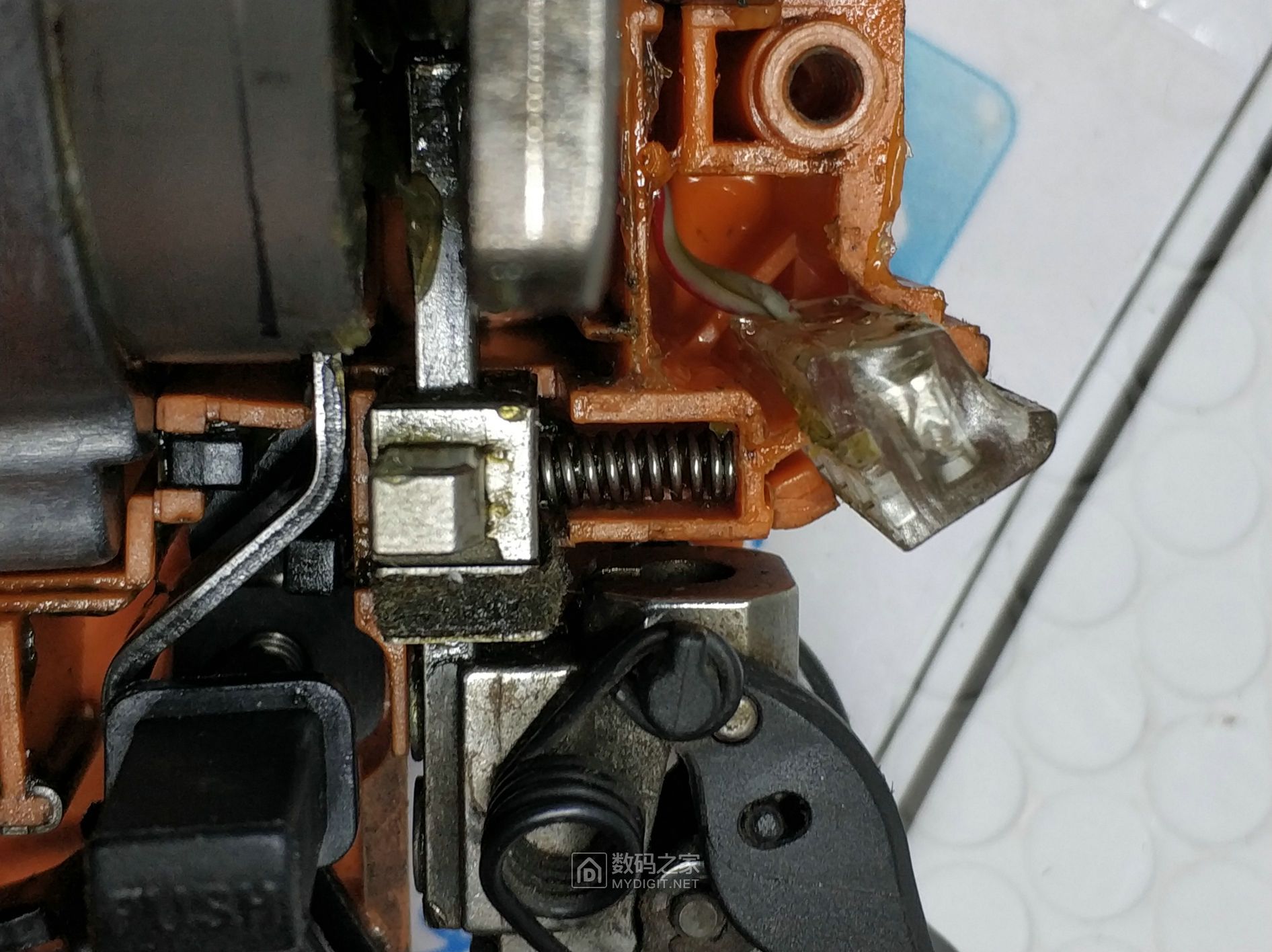

这边头部底下的蜗杆套是有一个弹簧的,做抬刀回弹用
AEG里奇PST500X 进口220v曲线锯首拆维护保养

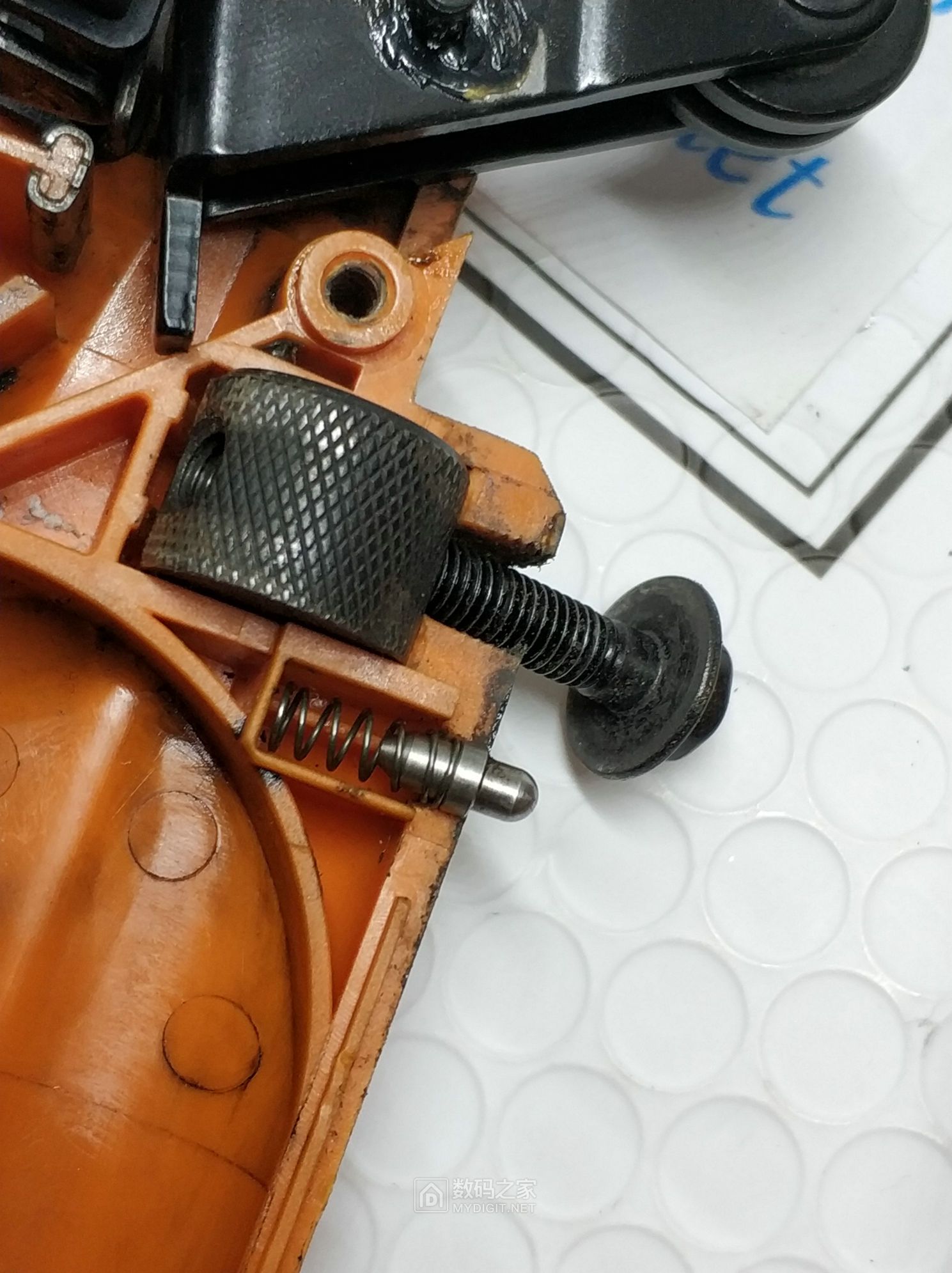

底板固定螺丝螺母,也做实现45度斜锯功能用,还有一颗弹簧卡齿定位用
AEG里奇PST500X 进口220v曲线锯首拆维护保养

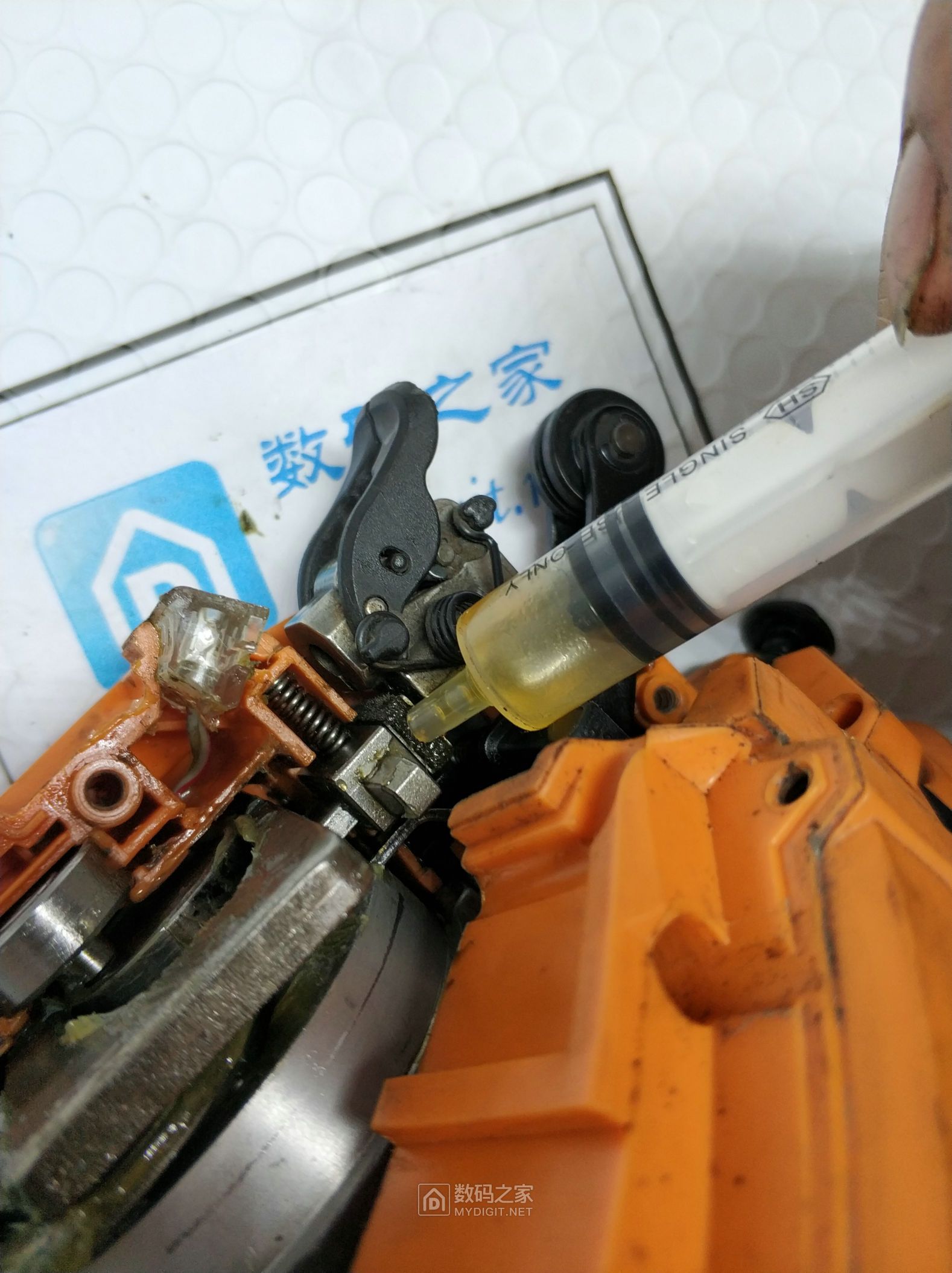

蜗杆套下方的海绵注入锂基脂的液体,我发现这个东西很好用,比如以前家里风扇一年加一次机油,自从加了这个以后三年没加油了,这个学名我叫不来,就是大桶锂基脂上面有一点液态的油,我全收集起来用了,不粘不干不易流失润滑效果好。
AEG里奇PST500X 进口220v曲线锯首拆维护保养

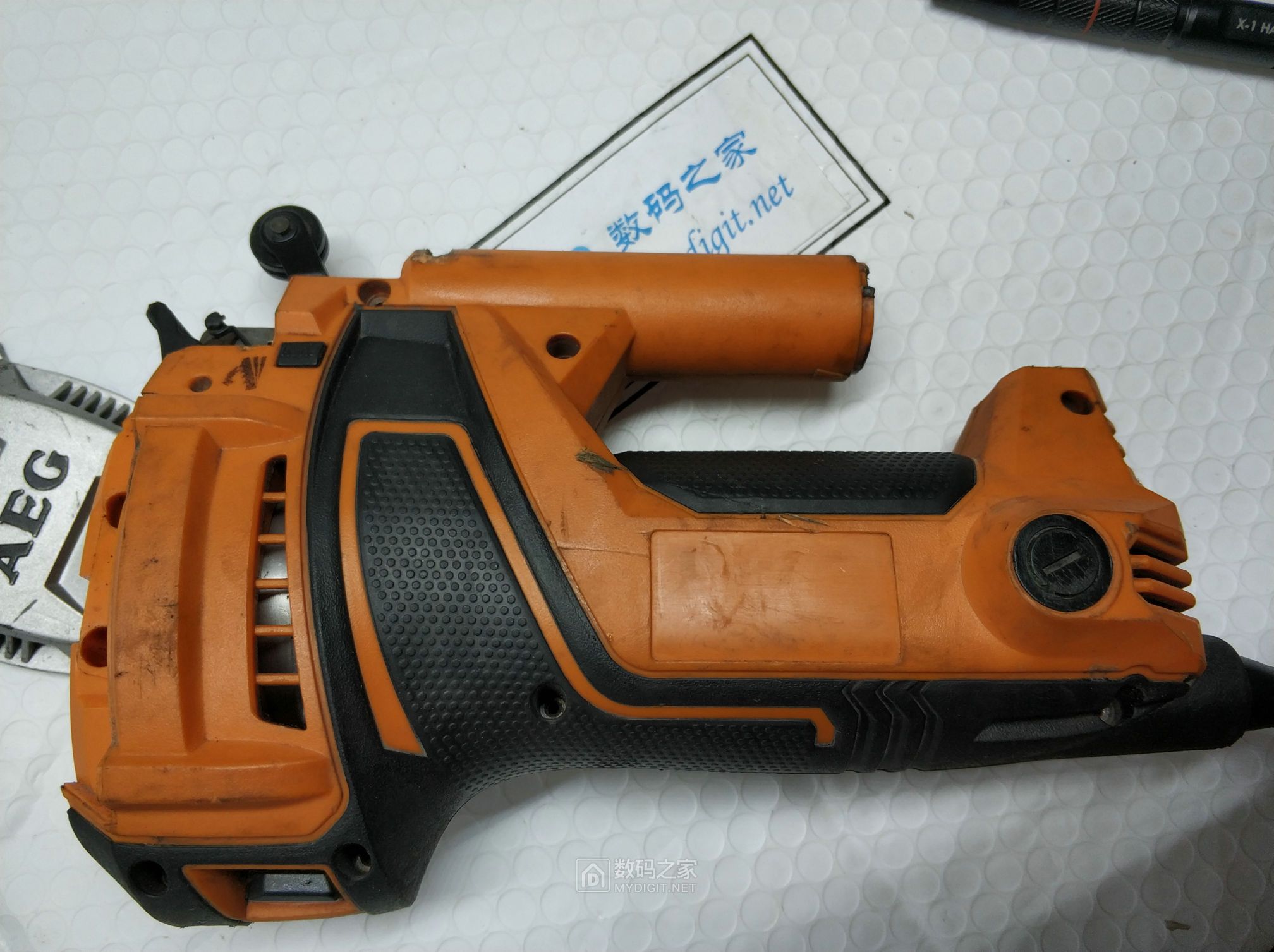

盖上盖板
AEG里奇PST500X 进口220v曲线锯首拆维护保养


下面我们看看底板
AEG里奇PST500X 进口220v曲线锯首拆维护保养


吸尘槽
AEG里奇PST500X 进口220v曲线锯首拆维护保养


吸尘槽直接通往吸尘器接口处
AEG里奇PST500X 进口220v曲线锯首拆维护保养

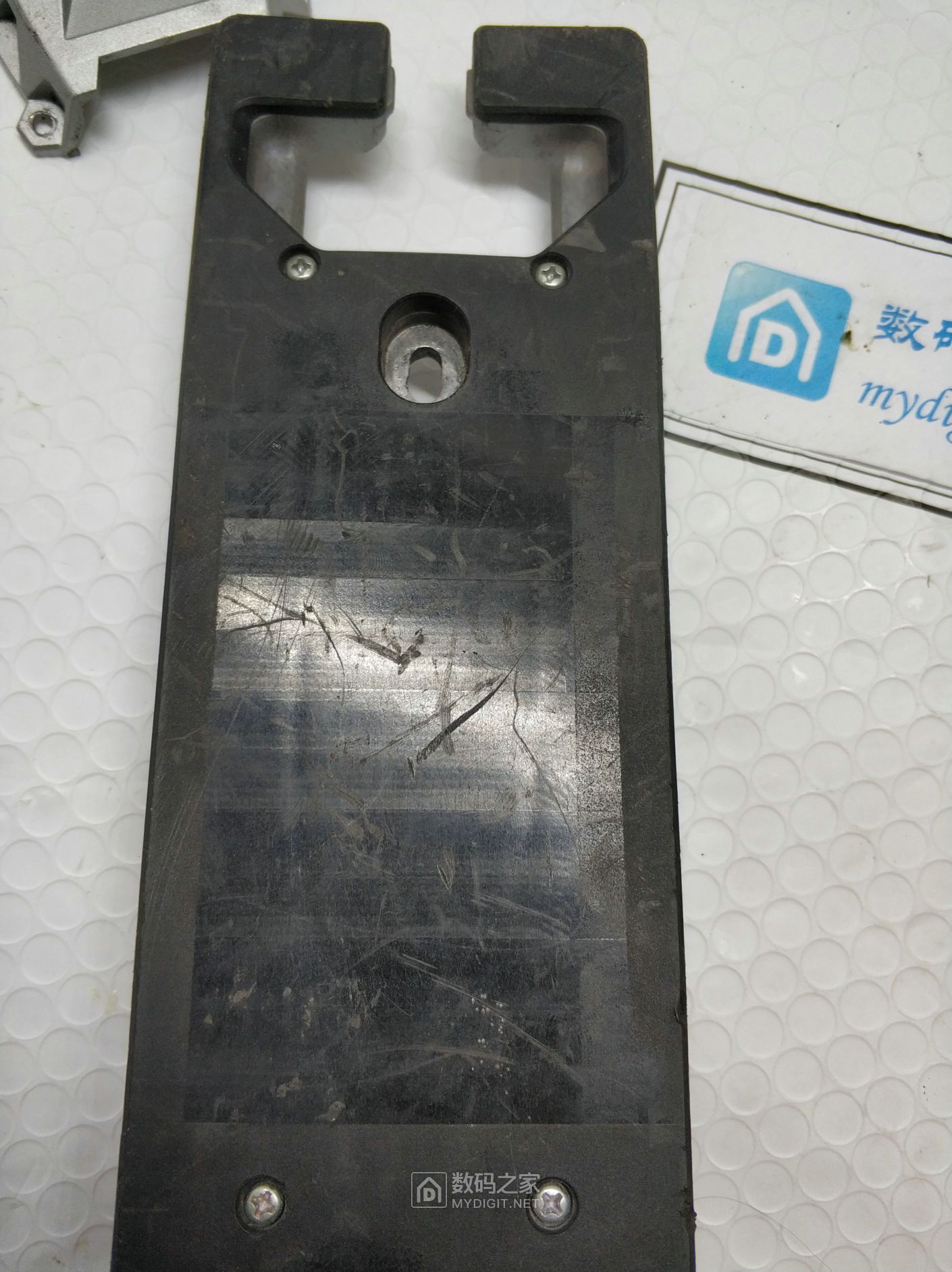

底板的塑料
AEG里奇PST500X 进口220v曲线锯首拆维护保养


固定孔与卡齿扣
AEG里奇PST500X 进口220v曲线锯首拆维护保养


前logo盖板
AEG里奇PST500X 进口220v曲线锯首拆维护保养

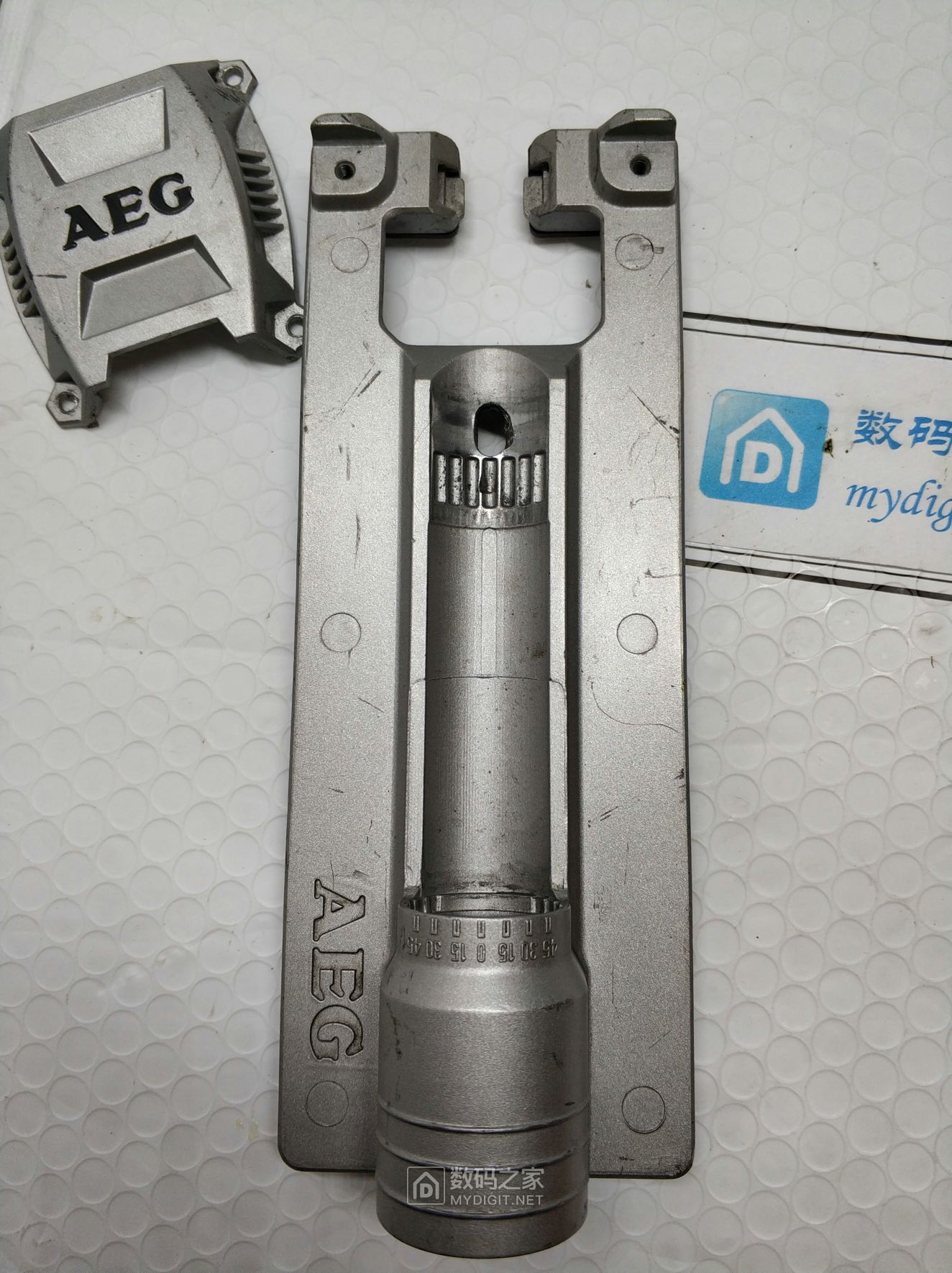

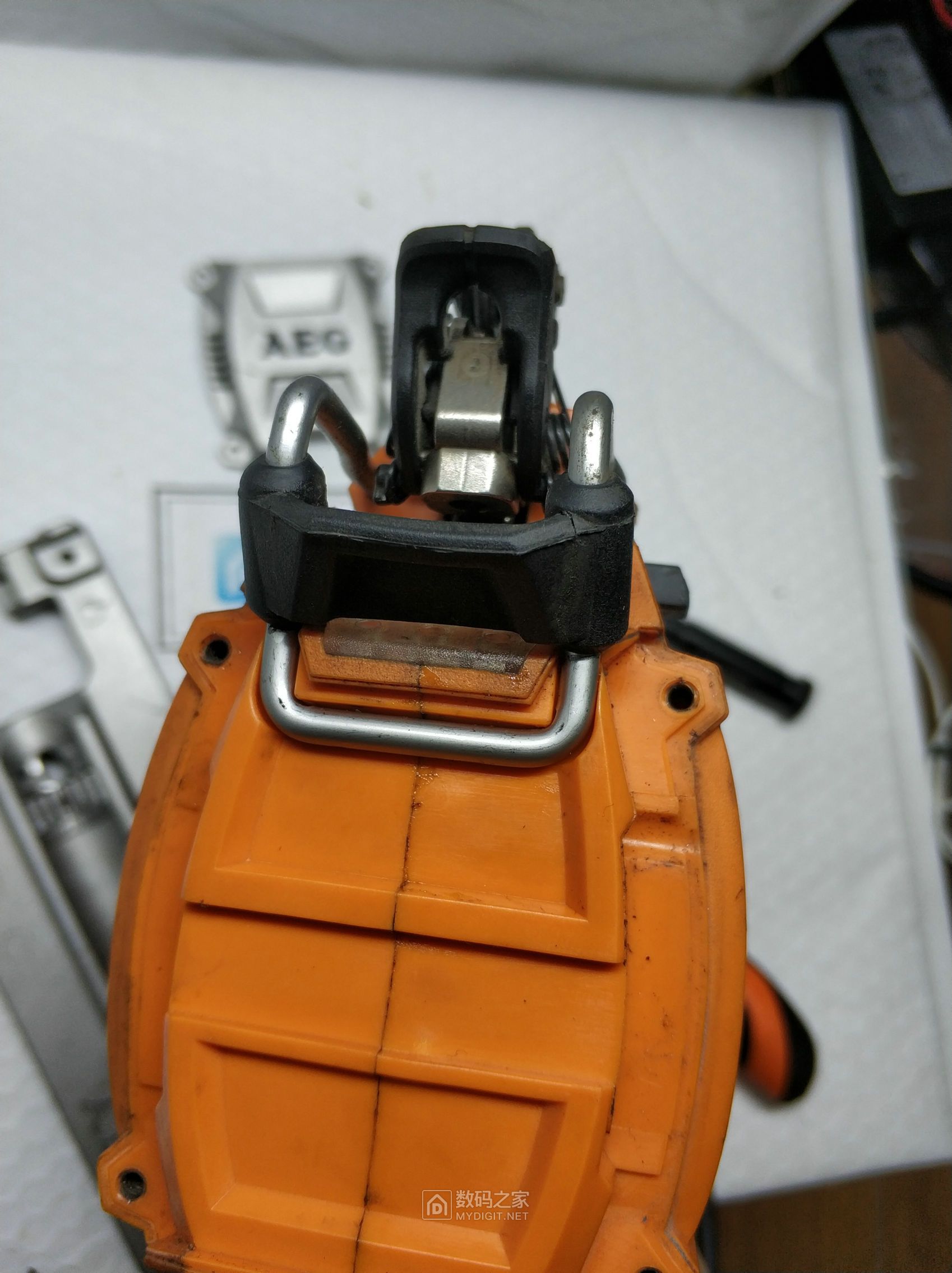

前钢架装上去
AEG里奇PST500X 进口220v曲线锯首拆维护保养


盖上盖板旋上螺丝,搞定
AEG里奇PST500X 进口220v曲线锯首拆维护保养



楼下欣赏这款火车头一般的曲线锯

本帖最近打赏记录:共35条打赏M币+477专家+5
锰子 M币 +13 謝謝分享 09-13
q版虎斑猫 M币 +20 - 07-23
eros8269 M币 +13 謝謝分享 07-05
铁木珍 M币 +20 優秀文章 07-05
人艰不拆了 M币 +13 優秀文章 07-05
girlstorm M币 +13 謝謝分享 07-05
geek云中漫步 M币 +20 原創內容 07-04
moontree M币 +13 謝謝分享 07-04
newnet1234 M币 +20 優秀文章 07-03
花生仔 M币 +13 謝謝分享 07-03
关键词: AEG里奇曲线锯
M币有或者没有,人来了就好,你的每一个关注,你的每一次回复,你的每一个“喜欢+1”,都是我最大的荣幸!【莫莫】
离线411183343

发帖
2360
M币
2090
专家
158
粉丝
149
只看该作者 1楼 发表于: 07-01
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养
机子装好,是不是很迷人的身段

【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


左边为关闭抬刀开关,压下关闭抬刀。右边为锯口吹风开关,向下推为打开,反之关闭
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


电源开关,0为关
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


1为开
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


另一面抬刀开关压下开启抬刀,一档抬刀无档位选择
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


斜切标尺
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


正面视图
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


侧面
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


侧上方
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


插头是圆角的
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


250v  16A,够大够粗
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


锯头特写
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


快接是锯夹
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


压下就可以插入锯片
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


最后一张美照
【莫莫】AEG 里奇 PST 500 X 220v曲线锯 首拆 维护 保养


谢谢捧场,你的支持是我最大的动力
谢谢
