终于,小动X2问世了!据说与上一代产品X1相比,不仅有多项改进,而且还有不少新的特点,不仅改用18650电芯,而且竟然也有体感调速功能了,,,如此小而不凡,真令人怦然心动!本人毫不迟疑地入手了1把,经过一段时间的体验,来与大家分享一下。
半拆是什么意思?往下看吧,后面会交待的。

本帖共占3楼,内容安排:
主楼 —— 拆箱、外观、配件等;
1楼  —— 测试、对比、体验视频等;
2楼  —— 拆机、技术参数汇总对比、总结和建议等。


怦然心动!入手小动X2体感电批半拆评测

从纸箱中取出,这是类似硒鼓的充气防撞包装:
怦然心动!入手小动X2体感电批半拆评测

有慕黑和闪银两种颜色可选,本人选了黑色的:
怦然心动!入手小动X2体感电批半拆评测

纸盒外吸覆有一层透明塑料膜:
怦然心动!入手小动X2体感电批半拆评测
怦然心动!入手小动X2体感电批半拆评测

脱膜而出,一行暗金字——工欲利其事、必先利其器(Sharp tools make good work),与本版“工善必利器”的理念很有默契:
怦然心动!入手小动X2体感电批半拆评测


端面,X2标识醒目:
怦然心动!入手小动X2体感电批半拆评测

底面,有小动X2的铭牌,全称是“小动X2迷你智能电动螺丝刀”,不仅有CE、FCC等认证标识,还有一个CNAS的认证,第一次见:
怦然心动!入手小动X2体感电批半拆评测

CNAS是中国合格评定国家认可委员会英文名称:China National Accreditation Service for Conformity Assessment 的缩写,还是很有内涵的。
同时,“中国制造”、“小动设计”两个三角图标也颇有新意。
盒面正中,一个玫瑰金色的LOGO:
怦然心动!入手小动X2体感电批半拆评测

抽开盒盖,终于看到期盼已久的X2了:
怦然心动!入手小动X2体感电批半拆评测

有个封条?原来是开机“密技”:
怦然心动!入手小动X2体感电批半拆评测

下面是说明书、3桶批头、1条USB充电线等配件:
怦然心动!入手小动X2体感电批半拆评测

说明书,先瞅瞅,中英文分栏排版的:
怦然心动!入手小动X2体感电批半拆评测

概览、结构、水平操作和垂直操作介绍:
怦然心动!入手小动X2体感电批半拆评测

X2可以USB直充了,充电状态有LED灯指示:
怦然心动!入手小动X2体感电批半拆评测

X2上有个LED照明灯,不过有点意外的是,这个灯是在尾端:
怦然心动!入手小动X2体感电批半拆评测

X2采用USB充电线,一端是type A口,另一端是micro口,可以通用USB充电头来给它充电:
怦然心动!入手小动X2体感电批半拆评测

充电线长约105cm:
怦然心动!入手小动X2体感电批半拆评测

用透明塑料圆桶来装批头,还是头一次见。每桶里有6只,共有18只批头,比X1时(6只)大方多了:
怦然心动!入手小动X2体感电批半拆评测

筒两端堵头是白色软胶塞,批头是4mm六角柄、长28mm的,做工精细、棱角分明,每只上面刻有头型代号,筒上标签标明材质是S2:
怦然心动!入手小动X2体感电批半拆评测

18枚精密批头的规格如下:
怦然心动!入手小动X2体感电批半拆评测

小动X2主机,铝合金机身,表层阳极氧化,长相与X1相差不多,凸凹有致,既有棱角的阳刚,也有曲线的优美;中部一枚红色的开关按钮相当醒目,一个充满活力的设计:
怦然心动!入手小动X2体感电批半拆评测

原来X1的转向开关旋钮在X2上还保留着位置,不过在X2上是固定不动的了,成为了一种装饰:
怦然心动!入手小动X2体感电批半拆评测

这个红色按钮有上、下两个开关,按钮一端是凸点、另一端是凹点;靠前的控制电批、靠后的控制照明:
怦然心动!入手小动X2体感电批半拆评测

尾端仍有一个开关按钮,这与X1一样是控制电批的,但是已有很大不同了,因为这同时是一个照明灯,所以它是透明的:
怦然心动!入手小动X2体感电批半拆评测

尾端有一个挂绳孔,不过没有送挂绳:
怦然心动!入手小动X2体感电批半拆评测

X2的前端,伸出不锈钢光泽的主轴,看上去与X1区别不大:
怦然心动!入手小动X2体感电批半拆评测

CNC工艺加工的精度还是很不错的(图片上好像不够圆,不过这完全是近距离拍照造成的):
怦然心动!入手小动X2体感电批半拆评测

X2的扭矩较大,首先会想到装上PH2批头试试,批头咀是磁吸式的:
怦然心动!入手小动X2体感电批半拆评测

【楼下继续】
本帖最近打赏记录:共21条打赏M币+299专家+3
suhaiyuan M币 +20 謝謝分享 09-15
kkdkj M币 +5 謝謝分享 09-12
ynqjzzh M币 +13 謝謝分享 09-11
cushion 专家 +1 優秀文章 09-11
cushion M币 +20 優秀文章 09-11
小李飞拆修 M币 +20 大大发帖,图文并茂!謝謝分享! 09-10
csjsone M币 +20 謝謝分享 09-07
moontree M币 +20 謝謝分享 09-06
沙漠臭屁虫 M币 +13 謝謝分享 09-02
yzs8414 M币 +13 謝謝分享 09-02
离线newnet1234

发帖
7199
M币
24960
专家
266
粉丝
4406
只看该作者 1楼 发表于: 08-30
看一下官方前期给出的小动X2技术参数(不是很清晰,后面会整理个更详细的):


小动X2身长约183mm,提起迷你和体感控制,会想到与MiniDSO的迷你电批对比一下。虽然身材大了不少,不过相应的扭力也大了许多,身大力不亏嘛:



与枪式电批在一起对比大小,小动X2个头小很多:


三围尺寸:


红色按钮稍有突出:




体重约240g:



与MiniDSO的迷你电批对比一下:



当然也要与小动X2的大哥——小动X1对比一下:



随后进行实际拆装螺丝的试用,先了解一下小动X2的功能布置:


同时按住尾开关和侧开关(电批那个)两个按键,即可开机或关机。据官方透露,即便是开机状态,若没有操作的话,耗电也是很小的(但静态耗电指标目前没有列入技术参数表中)。

回顾一下上一代产品——小动X1的功能布置,相当“简约”:


继续小动X2,试试体感变速,按住侧开关或尾开关,然后转动机身就可以启动电批转动,且转速会随着机身旋转角度变大而加快。若反向(即逆时针)转动,则第一时间会以最高转速及最大扭力启动,以克服螺丝的静摩擦力,这个功能经实际试用,还是相当方便、实用的。
下面是用小动X2拆装台式电脑机箱螺丝的体验视频,主要是感受一下它的扭力大小:

http://player.youku.com/player.php/sid/XMzgwMjY4ODE1Mg==/v.swf
视频最后由于电量不足,尾端开关失灵了。不过侧开关此时还能用,这是有点儿奇怪的情况。

实际试用表明,小动X2的扭力大小刚好能够拧开台式电脑机箱上的M3螺丝,也能拆装固定机箱风扇的自攻螺丝。拆装主板上的螺丝就更不在话下了。

虽然侧开关还能用,不过还是给它充电吧。 先测试一下充电线的线阻,0.37欧姆,还不错的:



开始充电:


横过来看表:


充电结束,充入1900mAh电量:


横过来看表:

由于并不是在电池放完电的状态下开始充电的,所以可以判断电池容量至少有1900mAh了。

试试X2的手电筒, 光色比较正,亮度与1W的Cree灯珠相当,扩散角度也比较适合日常使用:


手电筒耗电较小,开一会手电筒还不会启动再充电:



但若开转几下电批,很快就会进入充电,并且小动可以边充电边使用,就是可以插电使用。

电批工作和充电中有LED指示灯进行状态指示:


X2的侧开关与尾开关功能有点区别。按下尾端开关时,指示灯就会有相应的状态指示,使尾开关兼具电量检测的功能,而按下侧开关则只会有蓝灯亮起。




在电量较充足时,用电磁法进行空载转速测试。
在电批主轴上吸上一块小磁铁,用一个点火器的高压线圈来感应旋转的磁场,转为电压信号:


使小动X2顺时针转动,尽量保持最大转速,在示波器上观测波形及频率:


清晰的示波器截图:


信号频率最大约4.70Hz,估算出此时X2的主轴空载转速约为4.7Hz*60s=282rpm,接近300rpm。小动X2逆时针启动时的转速最快,但由于时间比较短,不容易测准速度。

录了一段体感方式控制转速的视频:

http://player.youku.com/player.php/sid/XMzgwNzA1NDA0NA==/v.swf

【楼下继续】
本帖最近打赏记录:共17条打赏M币+250专家+2
花生仔 专家 +1 謝謝分享 09-18
花生仔 M币 +13 謝謝分享 09-18
csjsone M币 +20 謝謝分享 09-16
kkdkj M币 +13 謝謝分享 09-13
ynqjzzh M币 +13 謝謝分享 09-11
cushion M币 +20 優秀文章 09-11
moontree M币 +20 謝謝分享 09-06
锰子 M币 +20 謝謝分享 09-05
有点发烧 M币 +13 謝謝分享 09-04
沙漠臭屁虫 M币 +13 謝謝分享,高级货。 09-02
12
离线newnet1234

发帖
7199
M币
24960
专家
266
粉丝
4406
只看该作者 2楼 发表于: 08-30
开始拆机,从前端开始。前端盖可以轻松拧下,螺纹精度较高,露出不锈钢质感的三层台阶式结构:


测量各圆台的直径:


这是主轴套的外径,约10.35mm:


这是主输出轴的外径,约6.92mm:

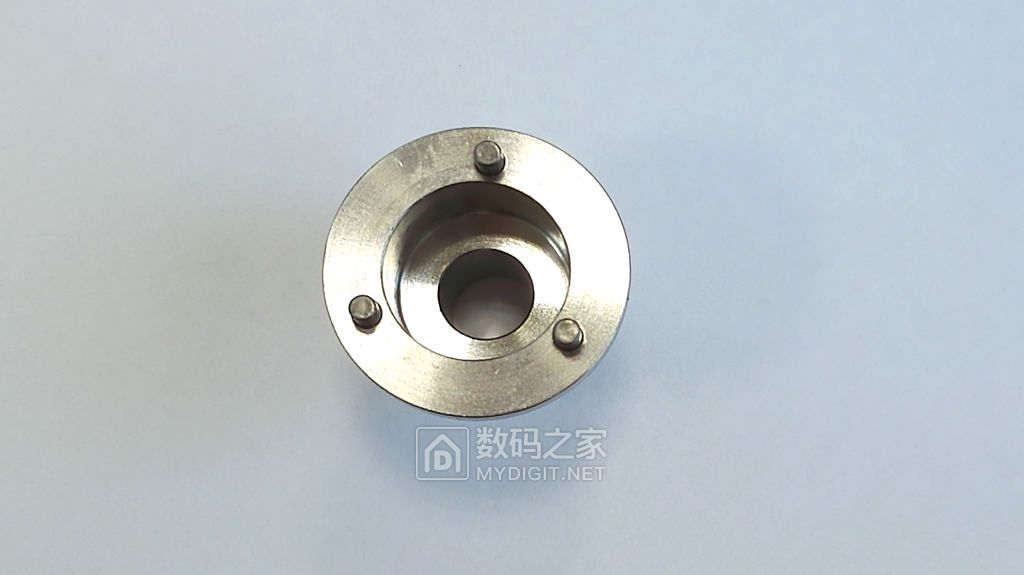

这里有3个销柱与机身连接,拉开后露出锁止机构:


这是主轴套+定位+锁止仓壳的多功能零件:



对这个轴套继续测量,长约22.8mm:


主轴与锁止机构:


与减速机箱脱开,是D形插接:


减速箱输出轴径约3.98mm:


D形径高约2.97mm:


机身螺纹的外径约22.6mm:


3爪6柱的逆止锁紧机构:


D形孔带3爪的零件,可以看出是铸造成形的,几乎没有机加工的痕迹:


大概是与齿轮类似的粉末冶金制造:


圆片厚度约2.98mm:


主轴,也是铸造工艺一次成形:


主轴这一端的结构,当外部动力传入时,凸轮将把钢柱向外推,从而卡死到壳体上,实现逆止。中心那个就是批头咀里的磁铁:


前端内部的总体情况:


这3枚螺丝应该是固定减速箱的,拧下:


橇下红色按钮,里面有2个用于回位的小弹簧:


试图继续拆解, 但机身其他螺纹连接都被粘死了,拆不动了。加热也不行,因为里面有锂电池,温度不可过高。拆解只好中止,目前还不能进行破拆,这只能叫半拆了。 不过,本人收集、整理了一些小动X2的内部图片,可以做些弥补。
小动X2的3D爆炸图:


电池仓和控制电路部分:


前半段及内部:


这是在生产线上的控制电路板。从封闭的方形电感可以感受到其用料和做工,并猜测X2是采用升压的方案:

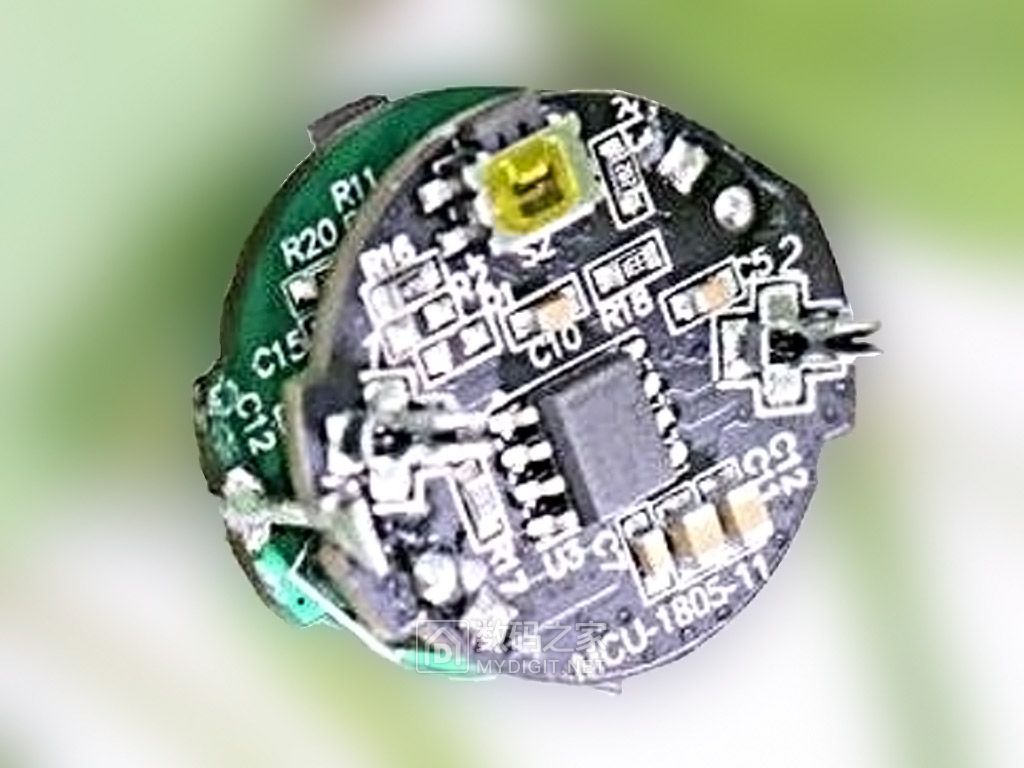

采用了叠在一起的二层电路板结构,在绿PCB和黑PCB边上各有一个按键S1和S2:

目前还不能看到其所用体感控制IC(陀螺仪芯片)、主控MCU等细节情况。

尾端还有一块电路板。可以分辨出开关与LED照明灯、RGB指示灯、micro USB插座等:


这是锂电池,三星的ICR18650-22P,2200mAh的动力电池:





从结构方面将小动X2与X1做个简单对比:
1、锂电池采用18650。
2、体感控制转速。
3、增加了照明灯。
4、机身直接充电。
5、前端主轴减掉了滚珠轴承,改为轴套,降低了成本。
6、增加了侧开关,方便了非垂直向下方向的操作。
7、增加了逆止锁紧机构,大幅提高了手动模式的扭矩。

除了前面与X1对比提到的改进之外,小动X2有不少优点,这是其中一部分:
1、空间复用1,尾端开关透明帽兼作照明灯。
2、空间复用2,指示灯是RGB三色灯,既作充电状态指示(红绿),也作工作状态指示(蓝)和电池电量指示(红蓝)。
3、侧键和尾端键双控制,方便各种方位的操作。
4、充电功能内置,充电状态指示完善。
5、扭力较大,能拧动一些木螺丝。
6、18枚精制批头,品种较为齐全。

几个问题和建议供参考和探讨:
1、照明,由于结构的原因是尾端照射,没有实现实时照亮电批前方工作区的功能,当然已比没有要好很多。
2、偶有自锁失灵的情况。
3、主轴为铸件而非机加工,同心度误差没有进行校正,有待提高,否则难以适应较精密的作业,也影响广大动粉的心情。
4、没有独立的扭力调节,虽然可以采用调整握紧力的办法进行扭力自适应,但在拆装小螺丝时可能会因自身转动惯量较大而超过螺丝帽的承受力。
5、没有转向设置功能,而反向以全扭力高速启动,可能不适合反螺纹小螺丝场合。
6、机身螺纹被粘死,变成了一次性装备,内部锂电池难以自行更换,给广大动粉带来不小的后顾之忧。像小动X1那样用顶丝固定有啥不妥吗?
7、出厂没有配套挂绳和便携收纳袋。
8、本人手中的这把小动X2,按住按钮2~5s后会自动开始转动,匀加速越转越快,直到最快。这可能是没有处理好陀螺仪信号的偏差导致。
9、固件不能自行升级,若有bug只能返厂。
10、收到时批头磁性较弱,需要自行加磁。
11、这个转速可以当钻孔器了,希望能有配套的钻孔批头。
12、若开机状态没有操作时耗电很小的话(建议官方将静态电流列入技术参数表中),不如改称电源开关为“童锁”功能。
13、全金属结构固然耐用、高档, 但由于外壳导电,不可在没有绝缘措施情况下拆装带强电的螺丝,这点是否应在说明书中予以提示?

下面是小动X1与小动X2主要技术参数对比表:

总体来说,小动X2是DIY玩家、亲子互动、精密拆解、家电维修、亲友馈赠的很好选择。

附 小动上一代电批的评测和拆解资料:
小身材,大扭矩!——小动X1电批使用评测
简约不简单——小动X1笔型电批拆解探秘

评测就到这里吧,谢谢各位观赏!
