  感谢今越电子提供的DSO138mini示波器套件。
  示波器接触的不多,算是新人。平时维修主要以万用表为主,但有些时候示波器可以帮大忙。比如说如何判断晶振的好坏,一般情况下使用万用表测量晶振两端的电压。如果是1.5伏左右,那么晶振基本上是好的。如果一端是0伏,另一端是3.3伏,基本上已经损坏。晶振正常工作时,在0到3伏之间振荡,使用万用表只能测平均值1.5伏左右。但如果它正好停在1.5伏左右就不好用万用表来判断,这时就需要使用示波器。由于
示波器完整再现电压的波动过程,所以可以直观、快速,判断出元器件的好与坏。好了,需求讲了。下面就正式开始DSO138mini示波器套件的焊接、组装、测试、试用。

一、按要求先开箱晒单

论坛发出的快件,盒子挺厚实,即便如此还是瘪了一面,多少有点担心液晶屏。


开箱里面看似还好



熟悉的标识、面板、支柱、螺丝、BNC插座。

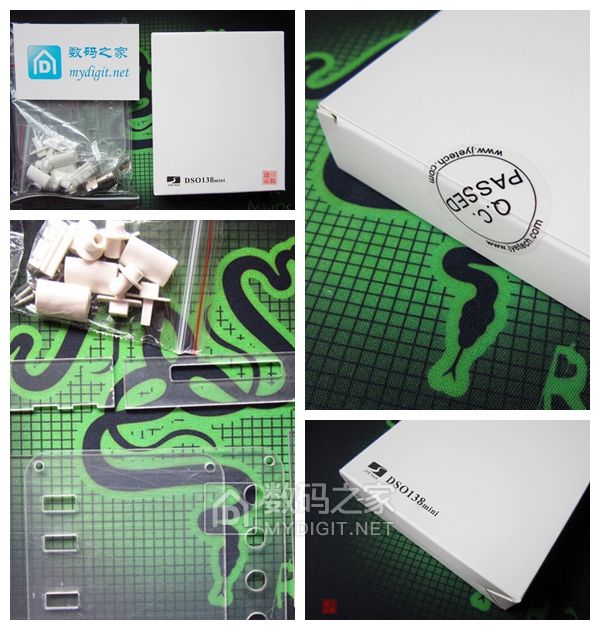

主体部分在小白盒里,盒体开口处有PASSED封口。

今越电子DSO138mini示波器套件组装测试

划开封帖,逐一取出,不再详述。


主体部分,一块主板、一块模拟板。



模拟板在外侧,先看它。



IC都已经贴好



TL084四通道运算放大器


电路图



今越电子DSO138mini示波器套件组装测试

L7660极性反转电平转换器


电路图
今越电子DSO138mini示波器套件组装测试



主板:



STM32 F103C8TB


电路图



EEPROM芯片




电路图


662K 3.3伏稳压


电路图


组照:


英文版说明书:



二、准备开始焊接、组装。



需要焊接部分元件通通倒出来



1、先焊接最小的元件


为了省事(主要是干净),这次就不用松香了,直接用锡丝焊。大多数都挺好上锡,个别焊盘差点。





[ 此帖被tntzpq在2018-09-21 02:21重新编辑 ]
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共34条打赏M币+488专家+3
沙漠臭屁虫 M币 +13 謝謝分享 10-14
hfsp M币 +13 謝謝分享 10-12
aec M币 +20 謝謝分享 10-11
阳光使者 M币 +20 恭喜朋友获得免费试用的机会! 10-03
超级女生 M币 +13 謝謝分享 10-02
kkdkj M币 +20 謝謝分享 09-28
okout2003 M币 +20 - 09-24
myhaly M币 +20 謝謝分享 09-23
锰子 M币 +20 謝謝分享 09-22
moontree M币 +13 謝謝分享 09-22
离线tntzpq

发帖
12242
M币
35899
专家
453
粉丝
461
只看该作者 1楼 发表于: 09-21


电阻-电感-电容-插针-插座-开关-按键,按顺序完成。







主板、模拟板对接刚刚好。只要插针、插座摆正焊接,就行。



合的时候注意不要压到液晶屏,因为还是有些阻力的。按主板四脚,水平下压。



主体完工



剩下的就只有外壳了



没看安装说明,导致两次才安好。



第一次:





不行啊,板子插不进去,只能拆了两条边先按板子。





上底板螺丝,准备试机。



顶盖板先不安,以便调试。



开机界面:





进入系统初始界面:



[ 此帖被tntzpq在2018-09-21 02:51重新编辑 ]
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共28条打赏M币+414专家+2
aec M币 +20 謝謝分享 10-11
阳光使者 M币 +20 朋友的焊工不错啊! 10-03
超级女生 M币 +13 謝謝分享 10-02
kkdkj M币 +20 謝謝分享 09-28
有点发烧 M币 +20 謝謝分享 09-26
花儿常开 M币 +13 謝謝分享 09-25
okout2003 M币 +20 - 09-24
myhaly M币 +20 謝謝分享 09-23
锰子 专家 +1 謝謝分享 09-22
锰子 M币 +20 謝謝分享 09-22
离线tntzpq

发帖
12242
M币
35899
专家
453
粉丝
461
只看该作者 2楼 发表于: 09-21

三、检测、调试、校准

先熟悉一下,MINI示波器屏幕显示与开关按键功能:




1、检查电压及开关:
电压参考值与输入电压有关,电源电压的不同,有+/-0.2V的偏差是正常的。
VBUS参考值: +5.10V


V+参考值:> 3.5V


AV+参考值:> 3.5V


V-参考值:< -3.5V


V2参考值:1.05V


V3参考值:2.1 V


V4参考值:-1.05V


2、垂直校准:


由于元件参数不一致的原因,初始状态底边未能与0伏对齐,给测量带来不便,需要校准。


垂直校准方法:
1)按[SEL] 键使垂直位置指示箭头高亮。
2)长按[OK] 键进入垂直位置校准状态。


跟随屏幕上闪烁的参数改变拨动开关的位置,当开关移到闪烁所指示的位置后,闪烁即停止或变成另外一个数值,跟随闪烁继续改变拨动开关位置,当所有操作依次完成后,示波器会自动回到正常工作状态,这样垂直位置校准即告完成,你会发现这时左边的小箭头已经与0V电平对齐。




垂直校准完成



四、试用

测试自带1KHZ方波,经过调校电容,还是可以的。





用万用表测量探头


1、用示波器、万用表同测34063升压电路,波纹没有传说中的比较大。


为了对比34063电路波纹,用线形稳压电源波纹进行对比,波纹出奇的一直。
9.5V波纹:


15V波纹:




[ 此帖被tntzpq在2018-09-21 04:08重新编辑 ]
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共23条打赏M币+348专家+1
hfsp 专家 +1 優秀文章 10-12
hfsp M币 +13 優秀文章 10-12
aec M币 +20 謝謝分享 10-11
阳光使者 M币 +20 朋友的工具真多!羡慕啊! 10-03
超级女生 M币 +13 謝謝分享 10-02
花儿常开 M币 +20 優秀文章 09-28
kkdkj M币 +20 謝謝分享 09-28
有点发烧 M币 +20 優秀文章 09-25
okout2003 M币 +20 - 09-24
moontree M币 +13 謝謝分享 09-22
离线tntzpq

发帖
12242
M币
35899
专家
453
粉丝
461
只看该作者 3楼 发表于: 09-21

2、工作电流
未测试(探头)状态



放大可见波纹


手触探头波纹增大



3、波形

方波:


正弦波:




变形的正弦波


音频波:








4、测试数码管波形


测试数码管波形


晶振



剩余稍候编辑...
试下不同的触发


不同的触发模式NORM:


不同的触发模式SING:


使用感受:
1、带宽0 - 200KHz,最高实时取样率1M等指标偏低了点;
2、套件缺少自备电池,及相关电路,只能自己解决;
3、刻度尺标有一定的可视角,建议在现有屏的情况下,可用户自选显示色;
4、拨档开关是个问题,特别是又接高拨动,容易造成接触不良、拨档不到位。(AC档变GND档,后拨动SEN2 X2、X5几次,AC档才又找回来。)
5、总的来说还是比较喜欢的,设置简单,不易出错。信号变化冻结用于检测还是不错的,可考虑附带蓝牙。
6、入门、试验的便携工具。


[ 此帖被tntzpq在2018-09-22 00:07重新编辑 ]
