前面曾发帖:E路航SF-305导航仪随车启动改造|http://bbs.mydigit.cn/read.php?tid=2221297,想把导航仪改成随车启停,看发帖时间已经是一年多以前了,果然我的拆机折腾时间是按年度来计算的——许多伟大的科学发现穷尽一生还是悬案——好,今天试着来把这“悬案”了断。

这导航仪是E路航SF-305,先进行案情回顾(时间太久了,我自己都要捋一捋了):

先是因为导航仪接收的倒车摄像头图像的不稳定,在折腾过程把发射器破坏了,无线倒车摄像头直接改成了有线的:发论坛自有一股神奇的力量——巧改导航仪倒车后视系统|http://bbs.mydigit.cn/read.php?tid=1539611(2016年2月);

接着是倒车摄像头改成有线后产生过多的从车头到车尾的连线(包括行车记录仪的后监控摄像头),想把它们整合起来,又把行车记录仪的后摄像头折腾坏了:平行线行车记录仪终于拆开了!(图片有更新)|http://bbs.mydigit.cn/read.php?tid=1765497&page=1(2016年8月初);

然后就是放弃行车记录仪后摄像头,想把导航仪倒车摄像头连起来用时,又把倒车摄像头折腾坏了,直接上TB撸了一个新的有线摄像头:理想很丰满,现实太骨感——整合汽车视频监控系统结局篇|http://bbs.mydigit.cn/read.php?tid=1794167&page=1(2016年8月末);

终于,导航系统、倒车影像和行车记录仪三者都能用了,可是这个离第一次折腾已过去了近三年……然后就是去年9月份的,想把这套系统改成随车启停:E路航SF-305导航仪随车启动改造|http://bbs.mydigit.cn/read.php?tid=2221297。但是因为技术、时间等原因一拖再拖……

这一拖就拖到现在,我说过我的拆机帖子不会烂尾的,如果一直烂尾了,那可能就是我已不在这个人世了。这几天是一年两度的工休假,看能不能折腾明白……

还是简单介绍下折腾的原因吧。导航仪不能象行车记录仪那样随车启动,每次开车,都要手动开启导航仪,很多时候嫌麻烦就不启动,这样,这套集成了倒车影像、超速提醒等其他功能,甚至还可以听音乐看视频的导航仪就形同虚设了,逐想改成随车启停。

再介绍下主角。

E路航SF-305导航仪,7寸屏,那时这个屏幕尺寸可是不算小的了:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

防拆贴纸还有,只是早已戳穿,11年在实体店买的:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

后来加了个遮光罩,为了稳固,用AB胶粘死了(前面量尺寸那个是图片是借用以前发帖子没装遮光罩时拍的):

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

开拆了:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

很小的一块电池:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

各种接口,从下往上依次为充电(数据)接口、AVIN后视摄像接口、TF卡插口和音频外输接口:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

这个是开机按钮,长按几秒钟开关机:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

先确定一下开机电平。开关一脚接地:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

一脚接高电平:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

当开关按下时,高电平被拉低,主控芯片得到一个低电平脉冲,开机。现在的问题就是如何用电路模拟一个几秒时间的低电平。根据网搜和坛友们提供了几个开机电路,选了一个最简单的来试:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

然后翻出几个元件:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

把电路搭起来:

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

漫长折腾路——E路航SF-305导航仪随车启动改造(续)

到底这货能不能折腾成功?楼下继续

[ 此帖被mmdhj在2018-11-06 06:53重新编辑 ]
本帖最近打赏记录:共5条打赏M币+65
aacyxjz M币 +13 優秀文章,电池确实小了点,折腾得很不错 11-05
snowrose2000 M币 +13 謝謝分享 11-05
链接 M币 +13 謝謝分享 11-05
x067 M币 +13 不错,求抱有赠送。 11-05
wgm468 M币 +13 謝謝分享 11-05
论坛有路勤为径,网络无涯苦作舟
在线mmdhj

发帖
10897
M币
29825
专家
195
粉丝
356
只看该作者 1楼 发表于: 11-05

这些图片是去年折腾时拍的,当时反复调整元件参数未果,而且发生一件重大的事情,使得这折腾只能终止,一直到昨天才重启了这个折腾。

电路上一共三个引出点,电源“+”、“-”极和开机脚:

电源“-”极好找,就是电池的负极(摄子那根红线是电池的正极线,是为了测试暂时把电池断开):

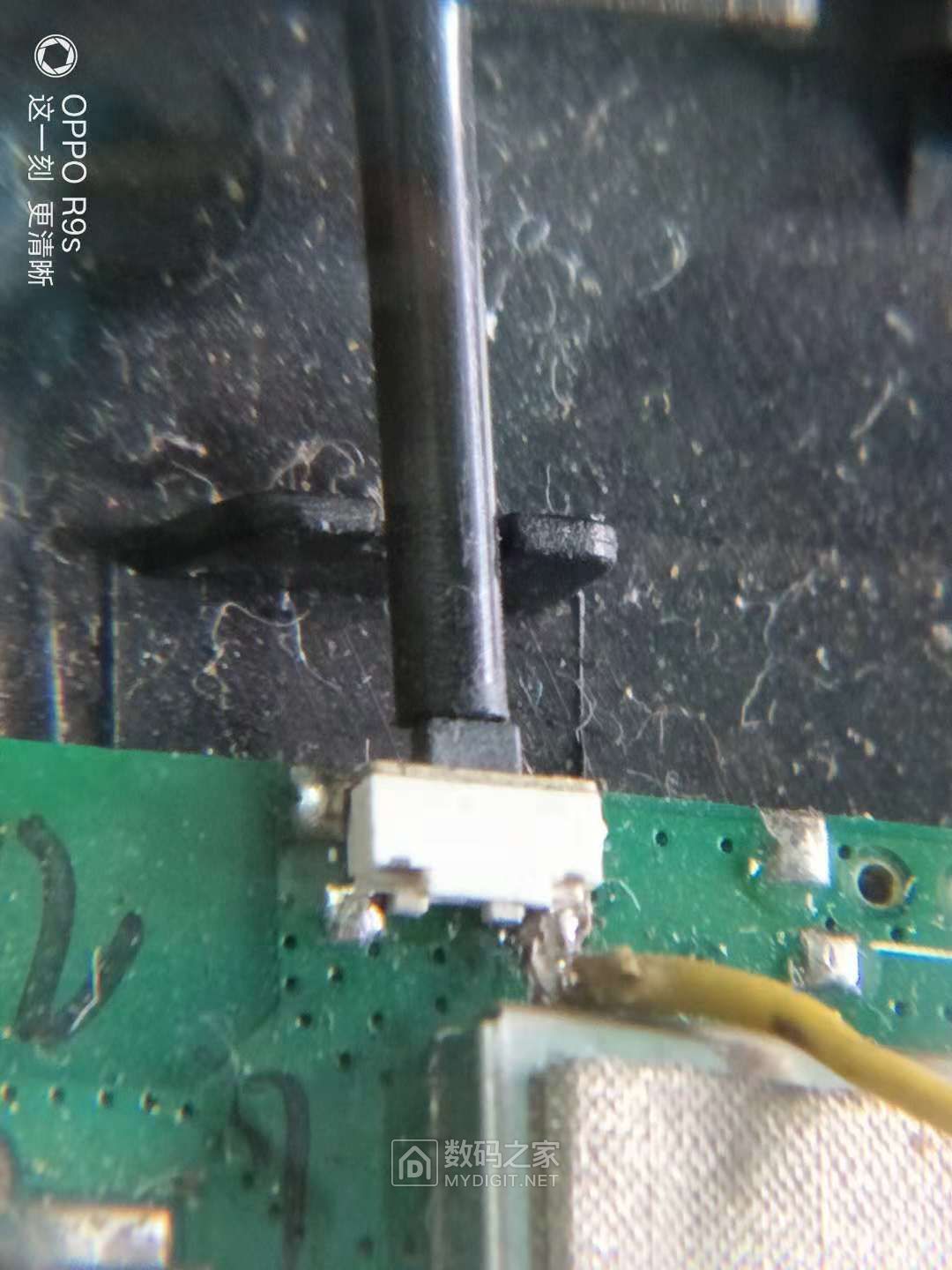

还有开机脚就是开关按钮的高电平端,虽然微动开关也很小,但还是焊上引线了:

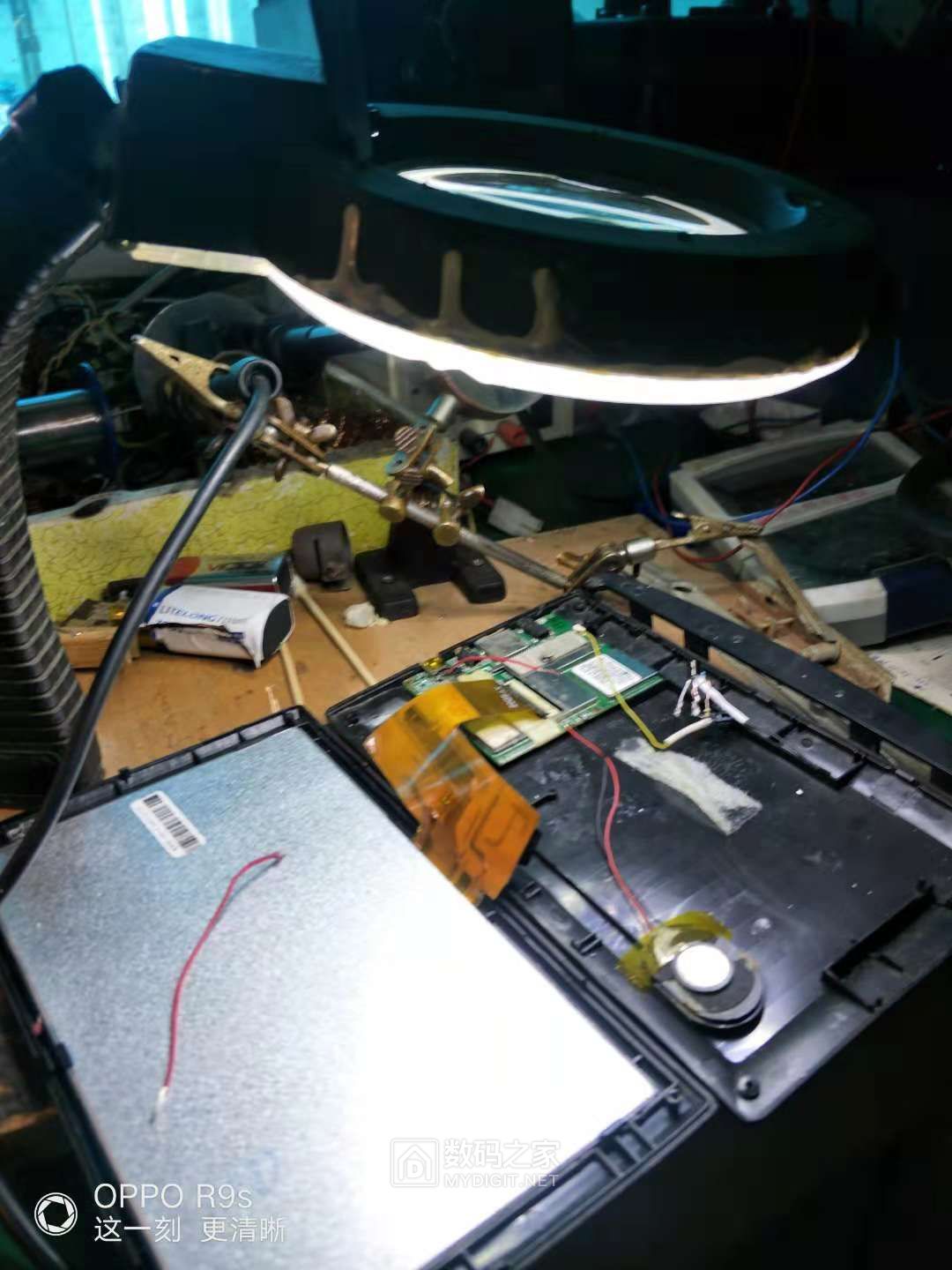

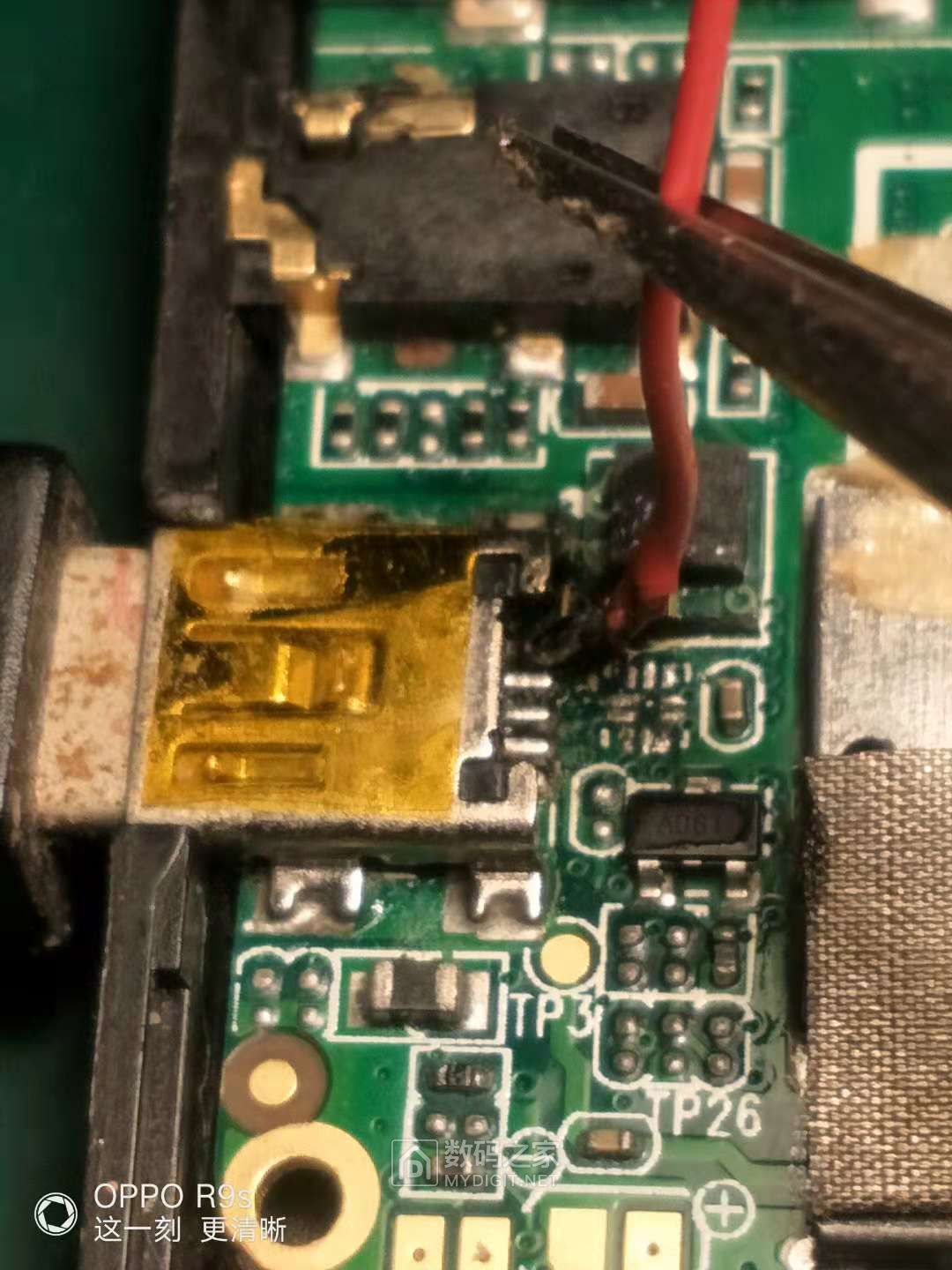

最难的是电源“+”极,这不是电池的正极,而是外接电源的“+”极,找遍了电路板找不到一个合适的引出焊点,只好最直接的从充电U口的引脚引出。因为实在太小,上了放大灯:

最后才把引线焊出来:

然后重新选取元件搭棚,原来想着反正电路要求不高,所以选的无字存货,就当是废物利用吧,测过型号是对的:

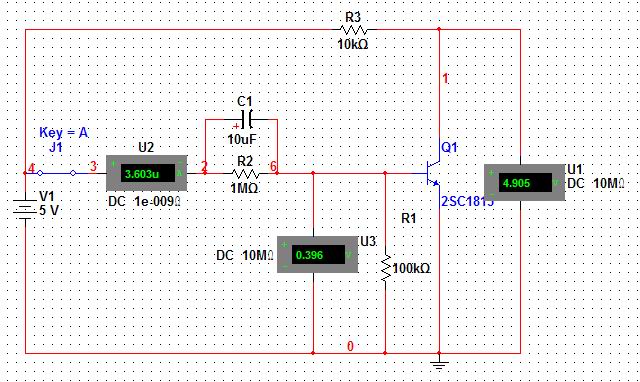

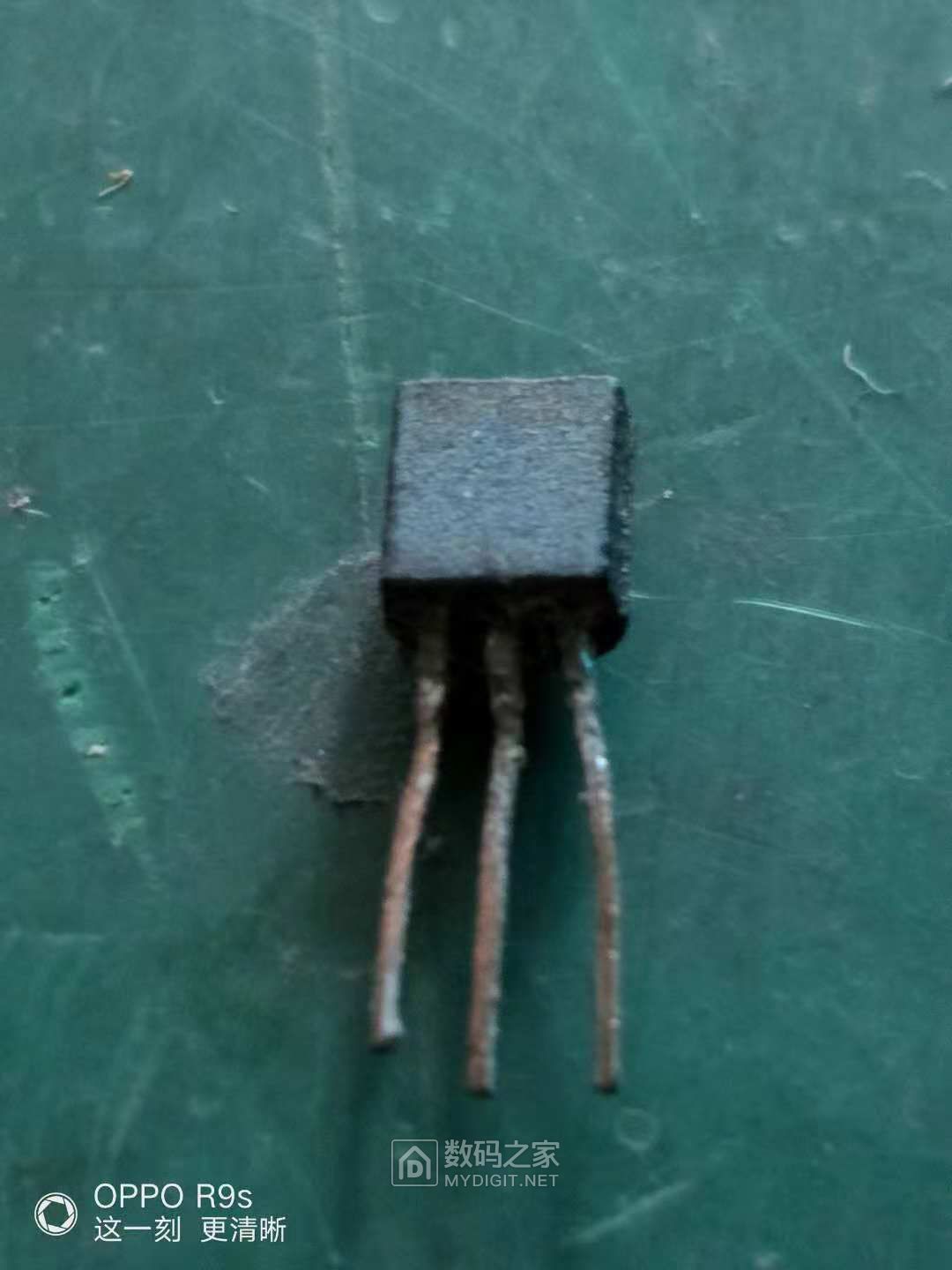

这次老老实实还是选了全新的9014,而且还制作了仿真电路来测试:

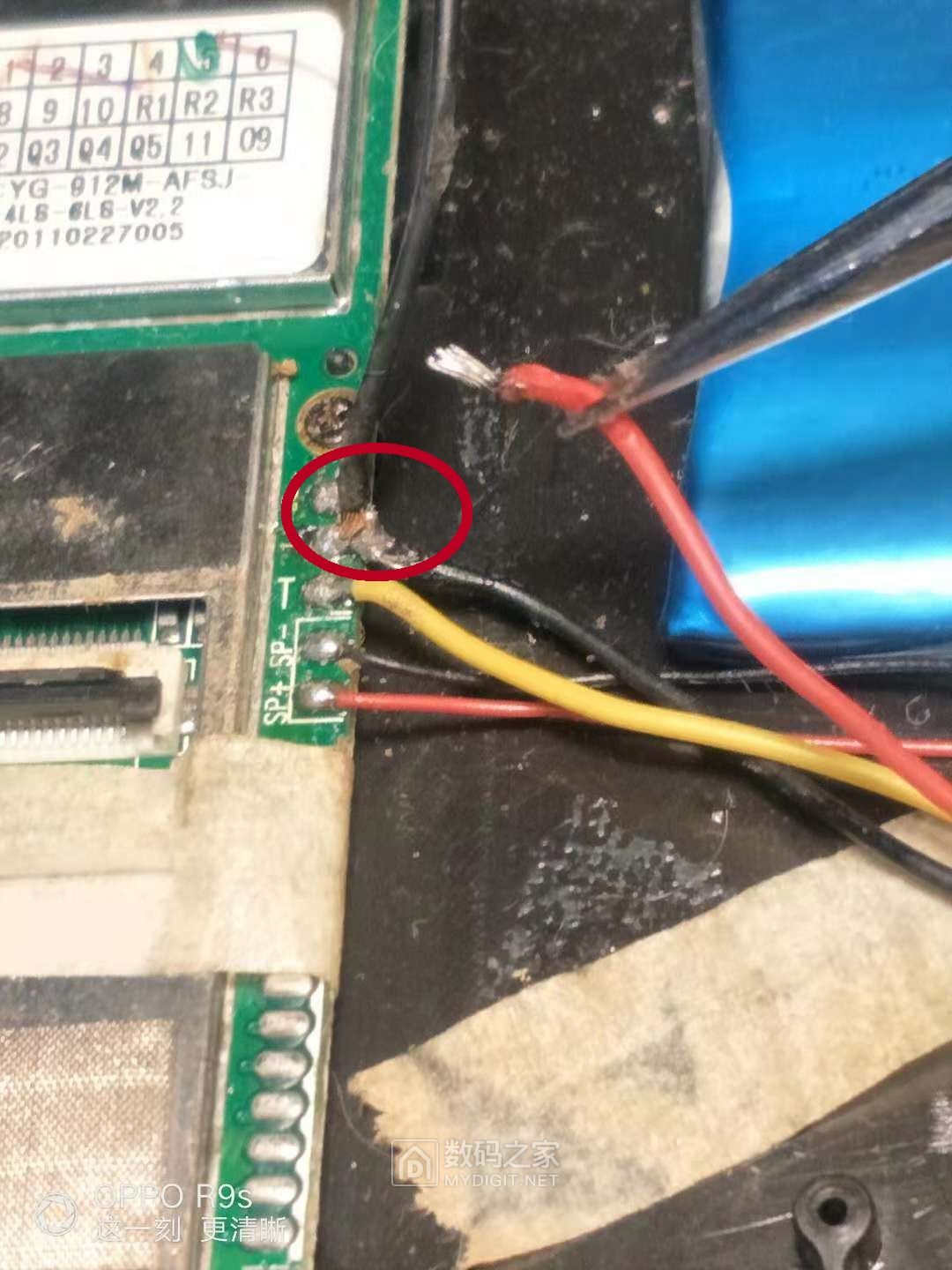

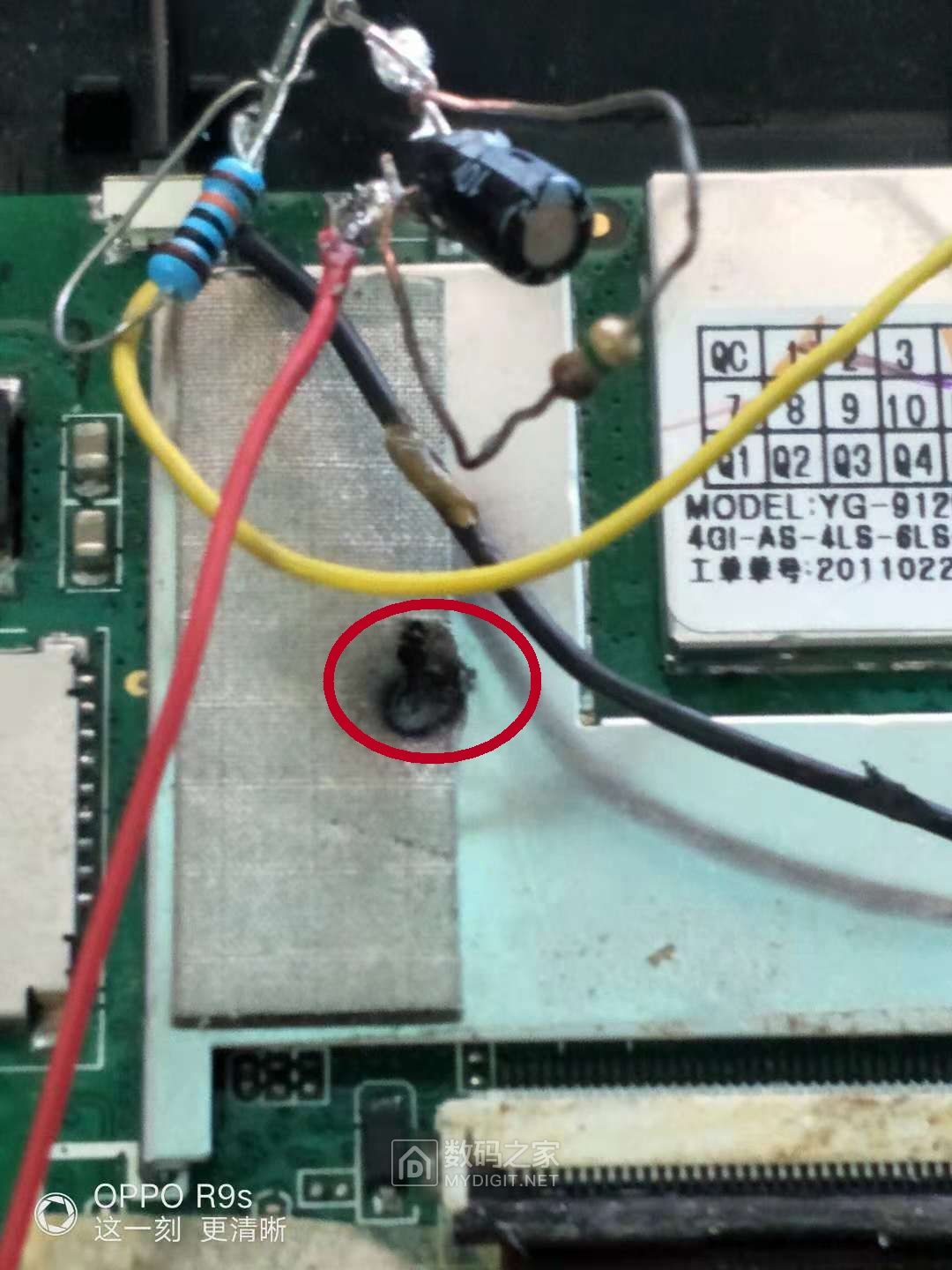

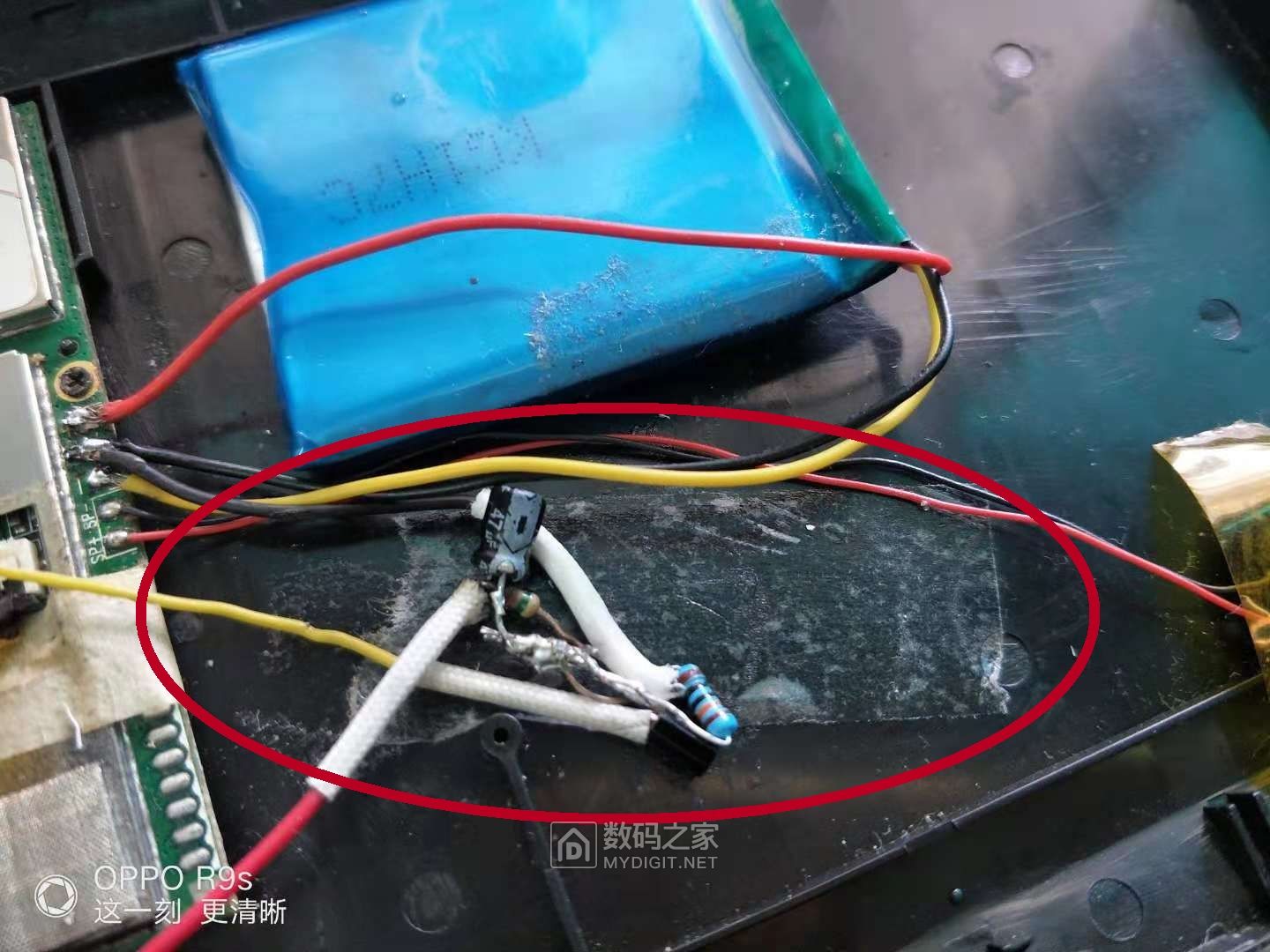

接电兴奋地试机,怎么还是没反应,忽然主板处一阵火花,马上断电,一查,原来是裸露的搭棚管脚与电路板屏蔽层相碰短路,烧出了一个黑点:

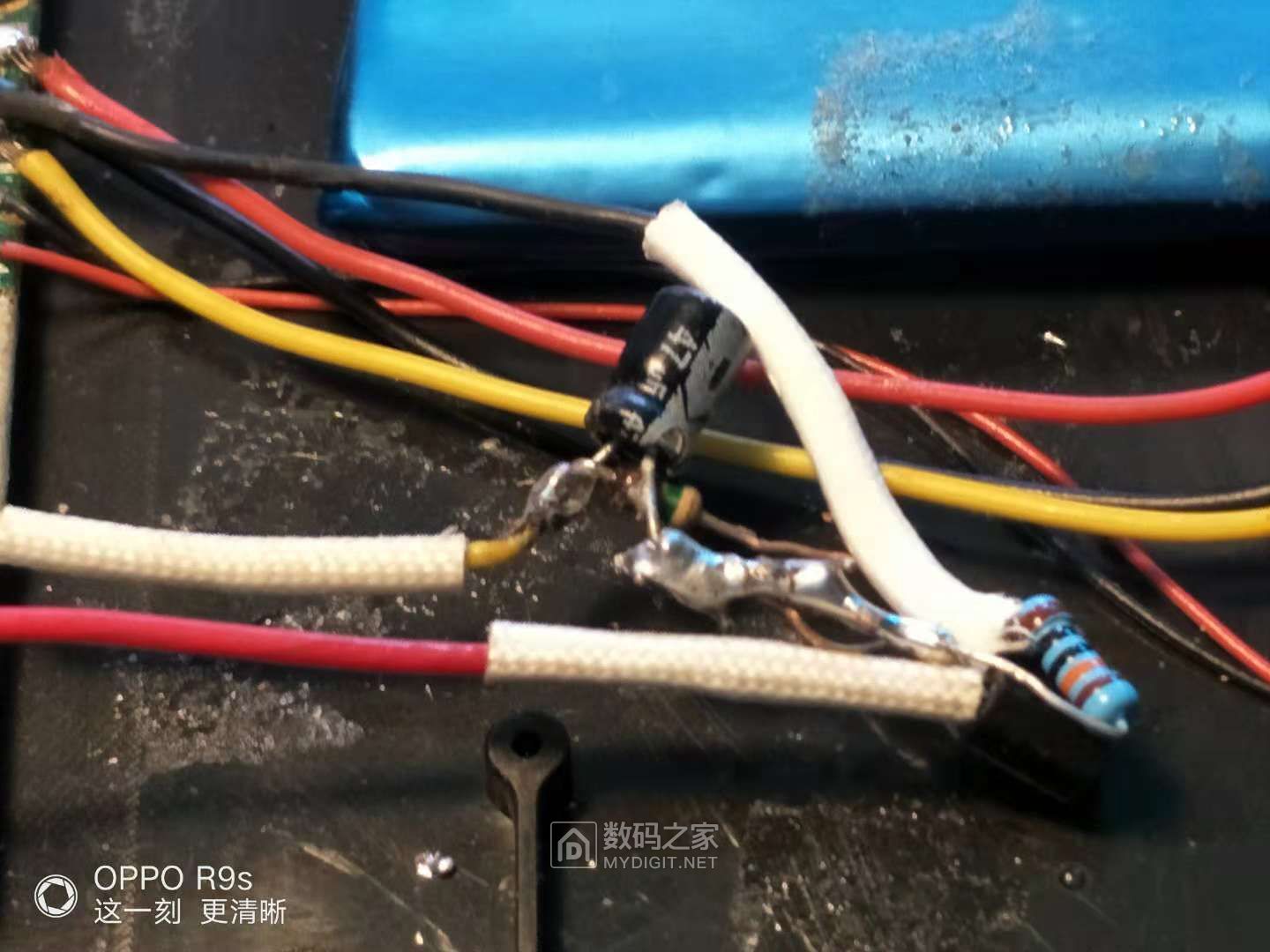

幸好,电路板还没事,这下不敢大意了,裸露的管脚都上黄蜡管:

而且用双面胶固定:

上面再覆盖绝缘纸:

回装试机,终于成功:

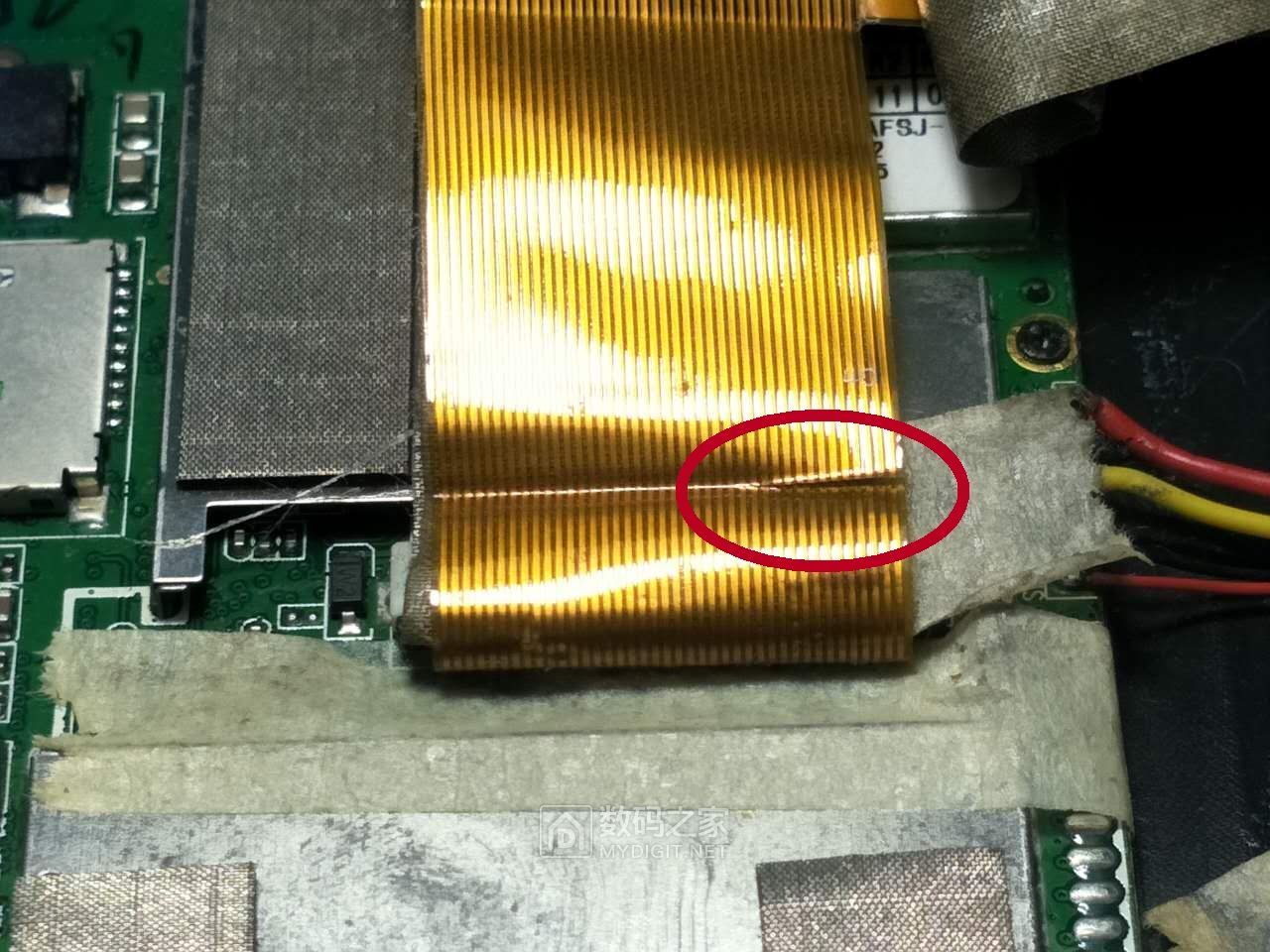

其实,这次折腾之所以拖这么久,其中有不少类似短路等险象环生的情节,我都不好意思说,比如,上面说的重大事件就是扯断过屏幕排线:

一开始看排线还那么长,想尝试把排线接回去。从断点外剪开:

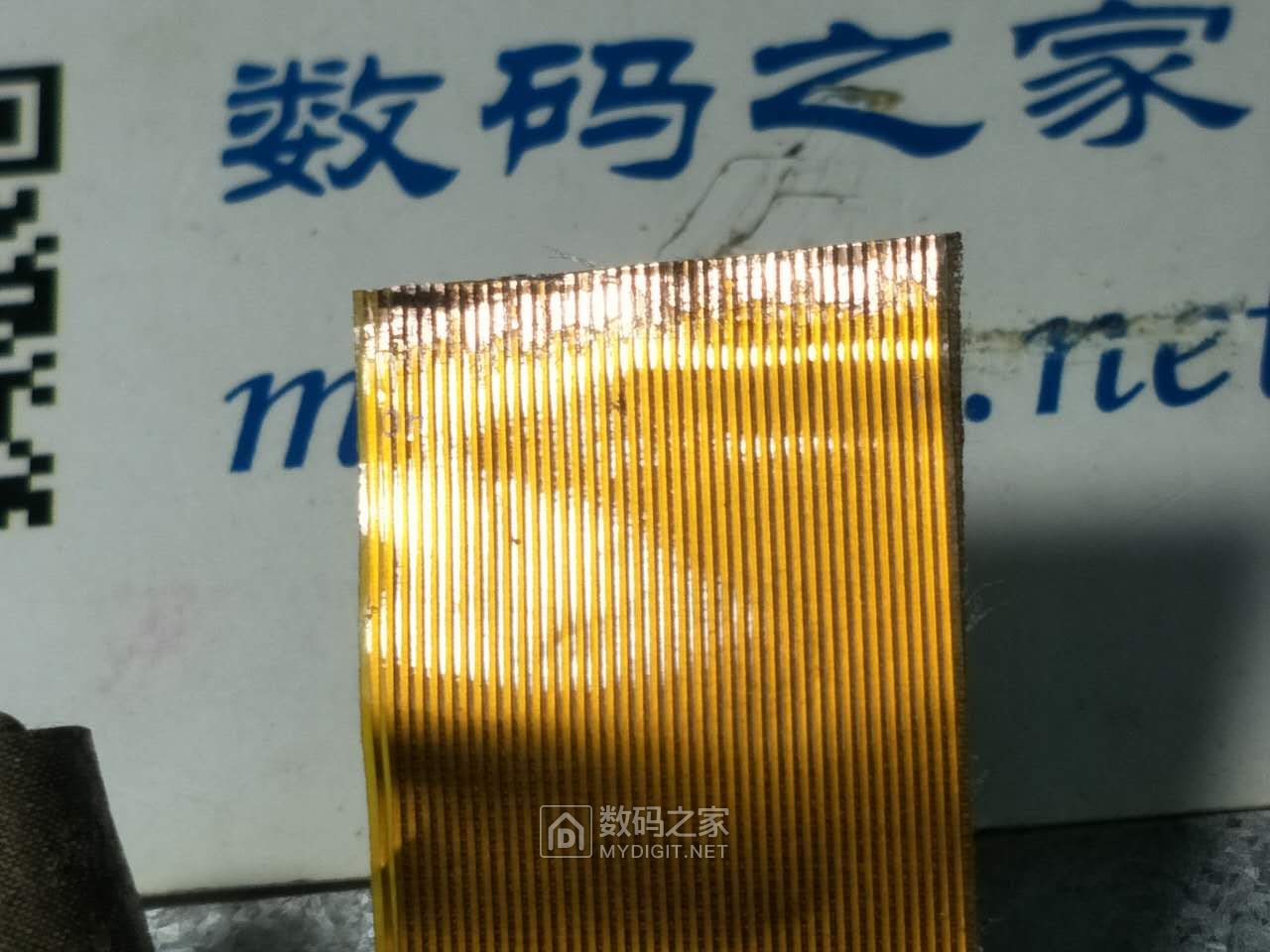

刮开绝缘漆:

上锡:

最后还是失败。只有整个屏更换了。又不知道TB上还有没有这种电阻屏,但总得先把排线拆出来,这排线不全是活接头,有一处还是焊接的,就算有种屏,撸回来都不知道能不能焊上去:

试一试吧,先记下排线的身份证:

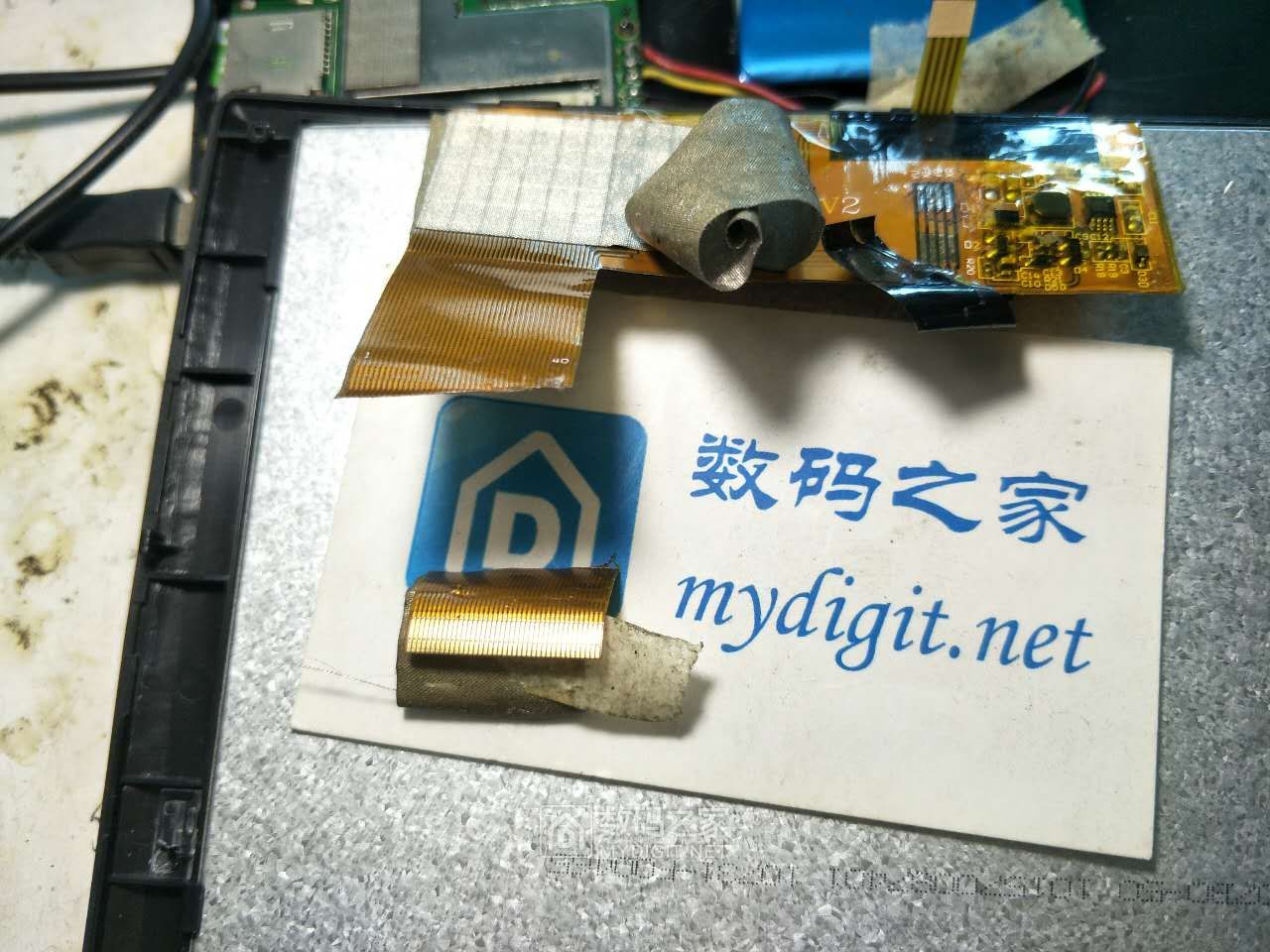

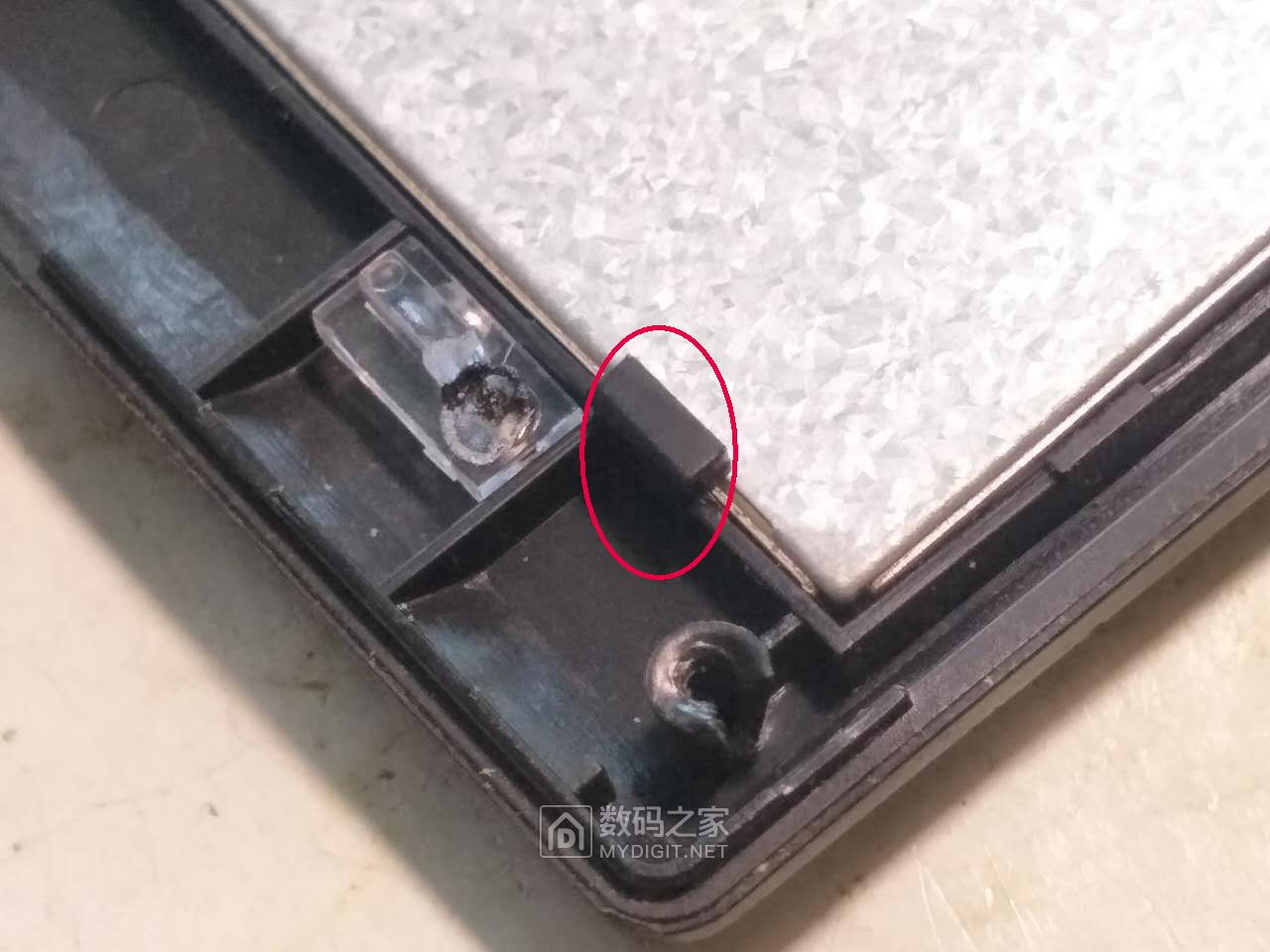

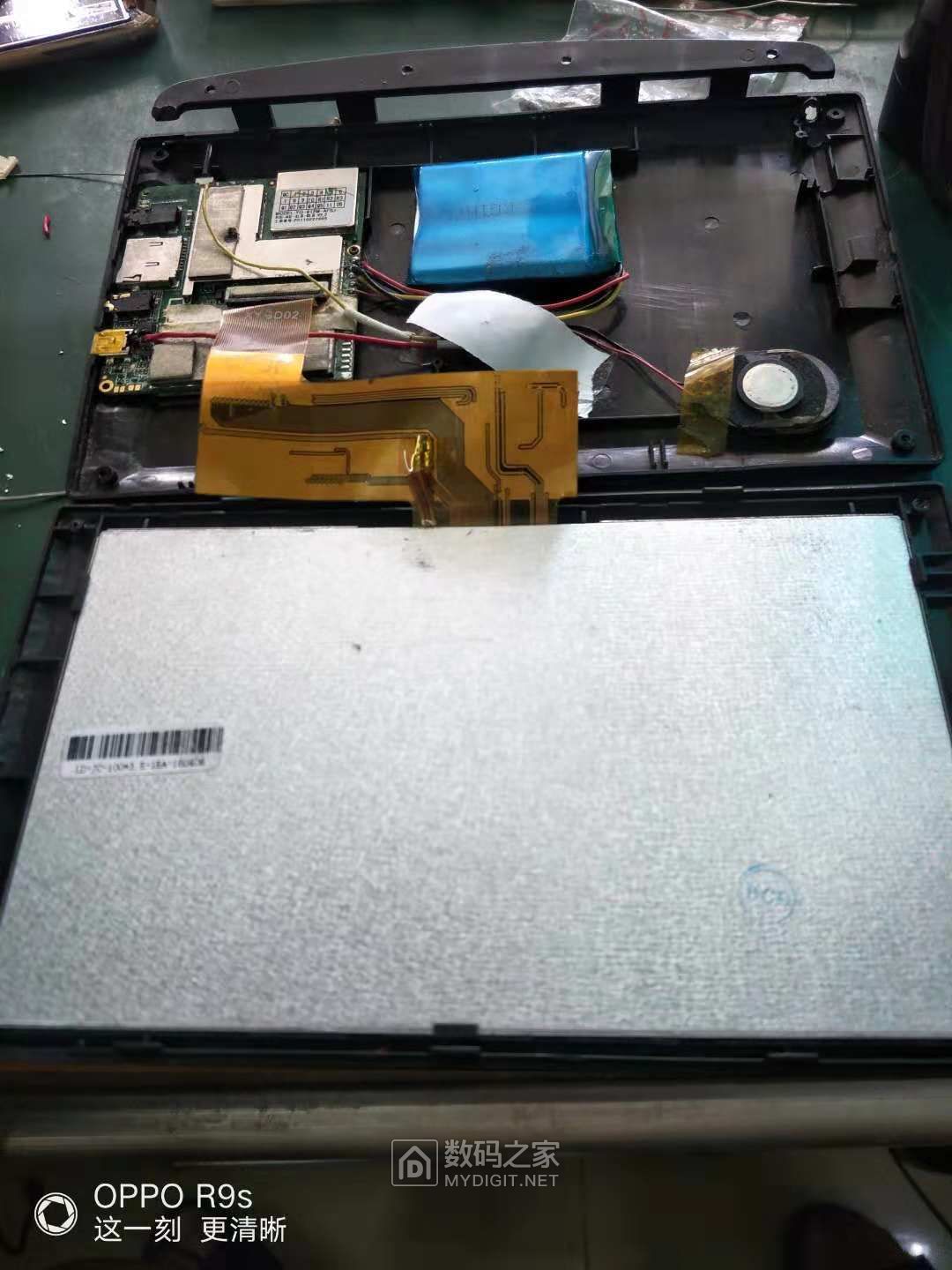

再把屏幕拆出来:

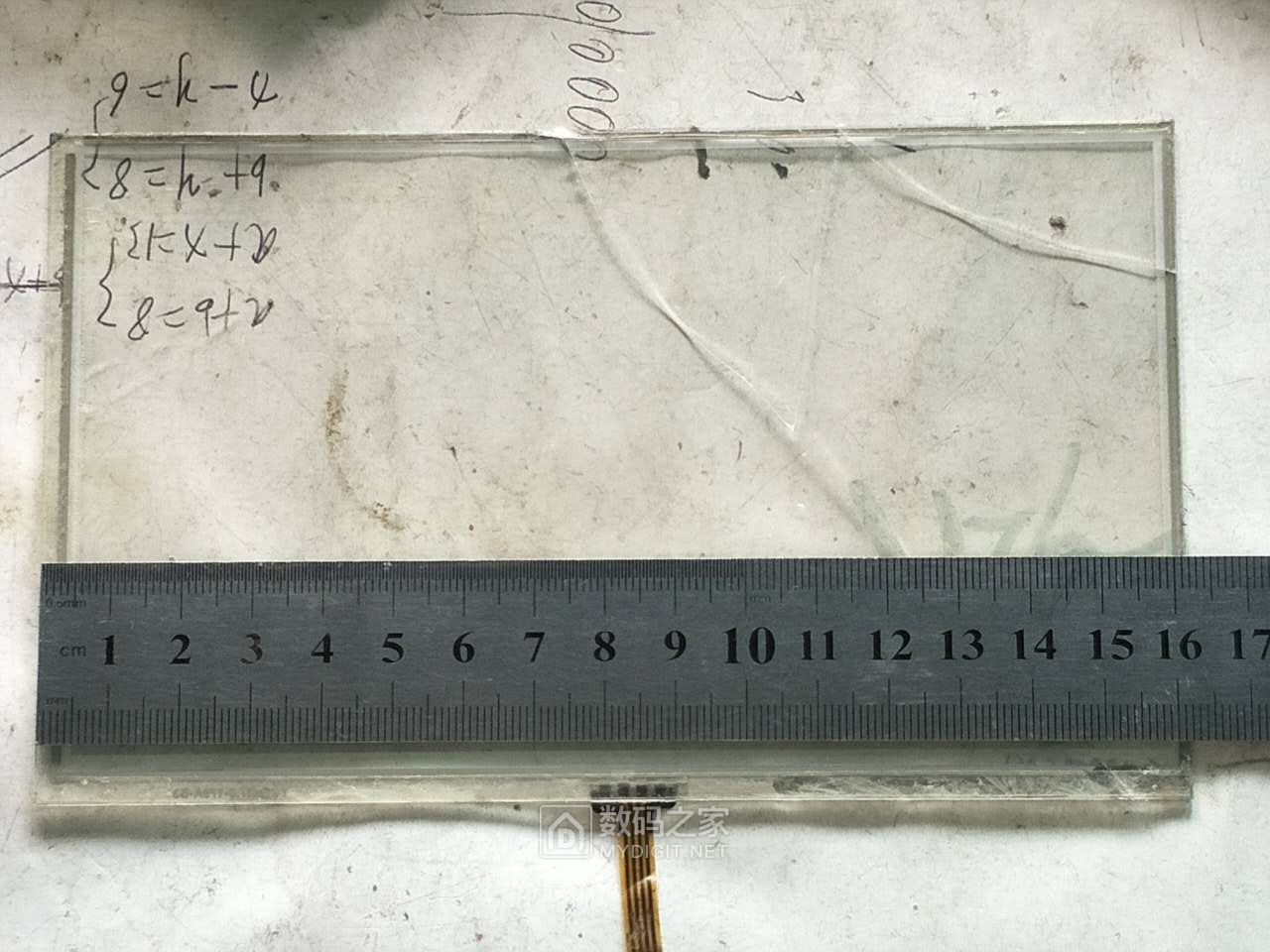

量好尺寸:长度162mm:

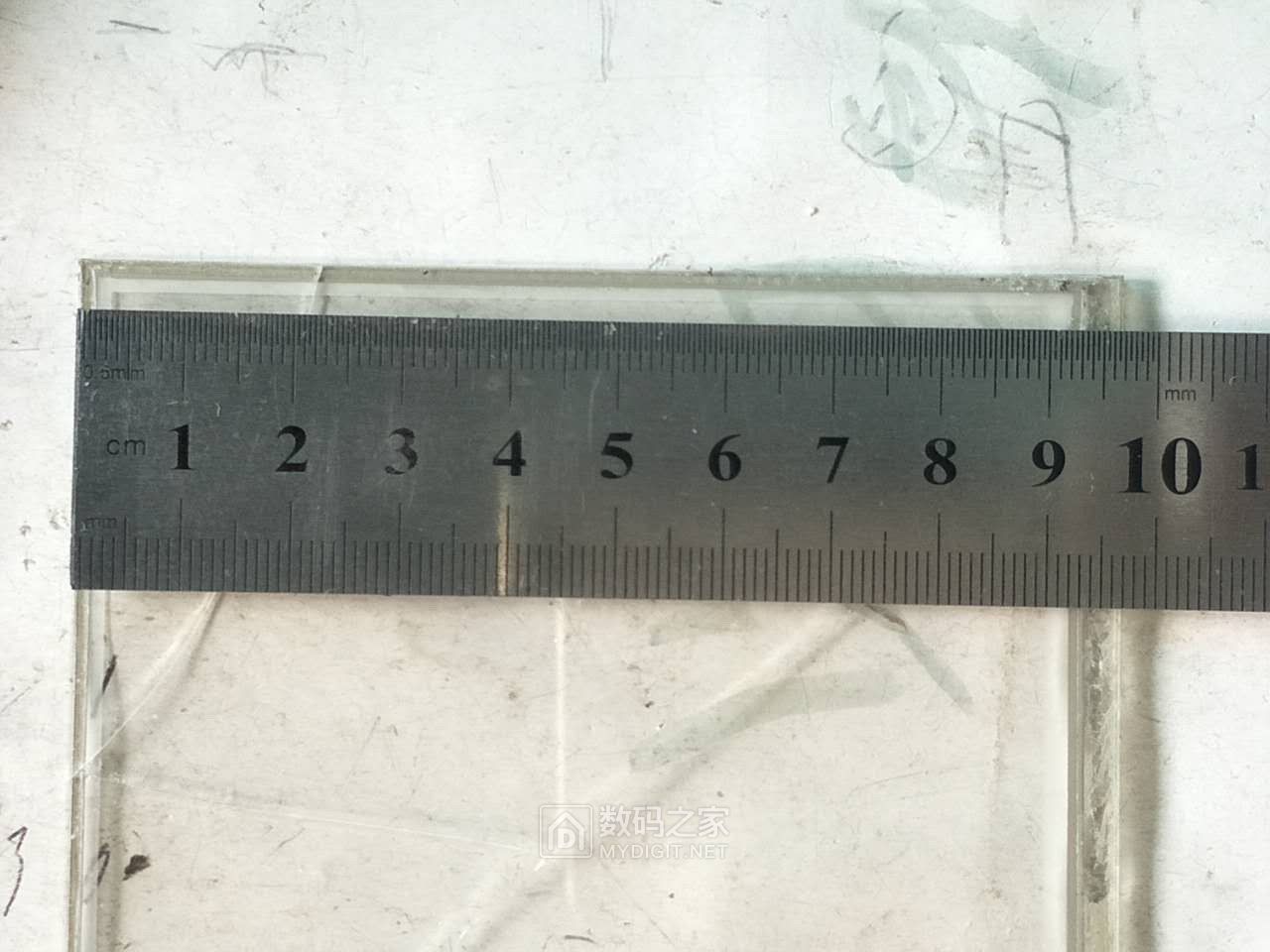

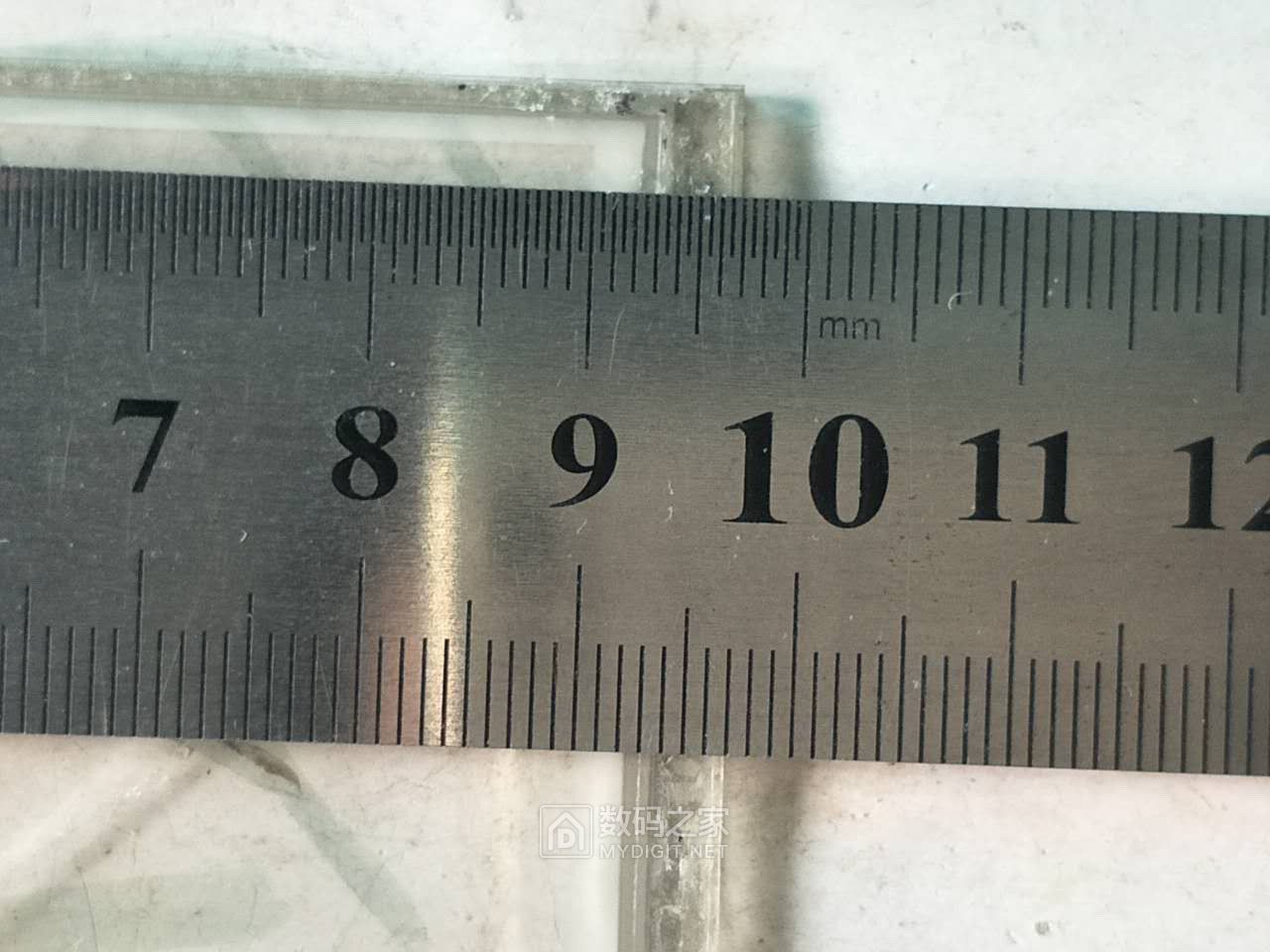

宽度97:

楼下继续。

[ 此帖被mmdhj在2018-11-06 14:10重新编辑 ]
论坛有路勤为径,网络无涯苦作舟
在线mmdhj

发帖
10897
M币
29825
专家
195
粉丝
356
只看该作者 2楼 发表于: 11-05
回 mmdhj 的帖子

上TB一搜,有货而且还不算太贵,撸吧:

回 mmdhj 的帖子

这是新旧屏对比:

回 mmdhj 的帖子

把残胶清理干净:

回 mmdhj 的帖子

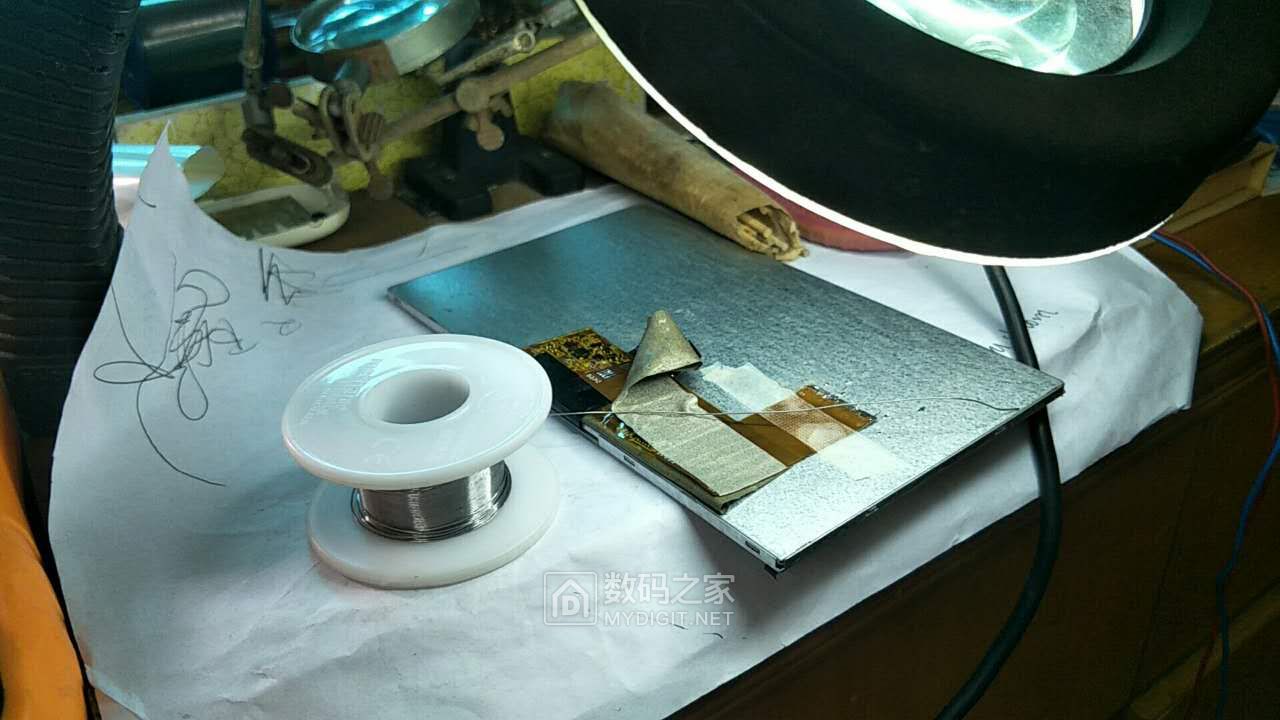

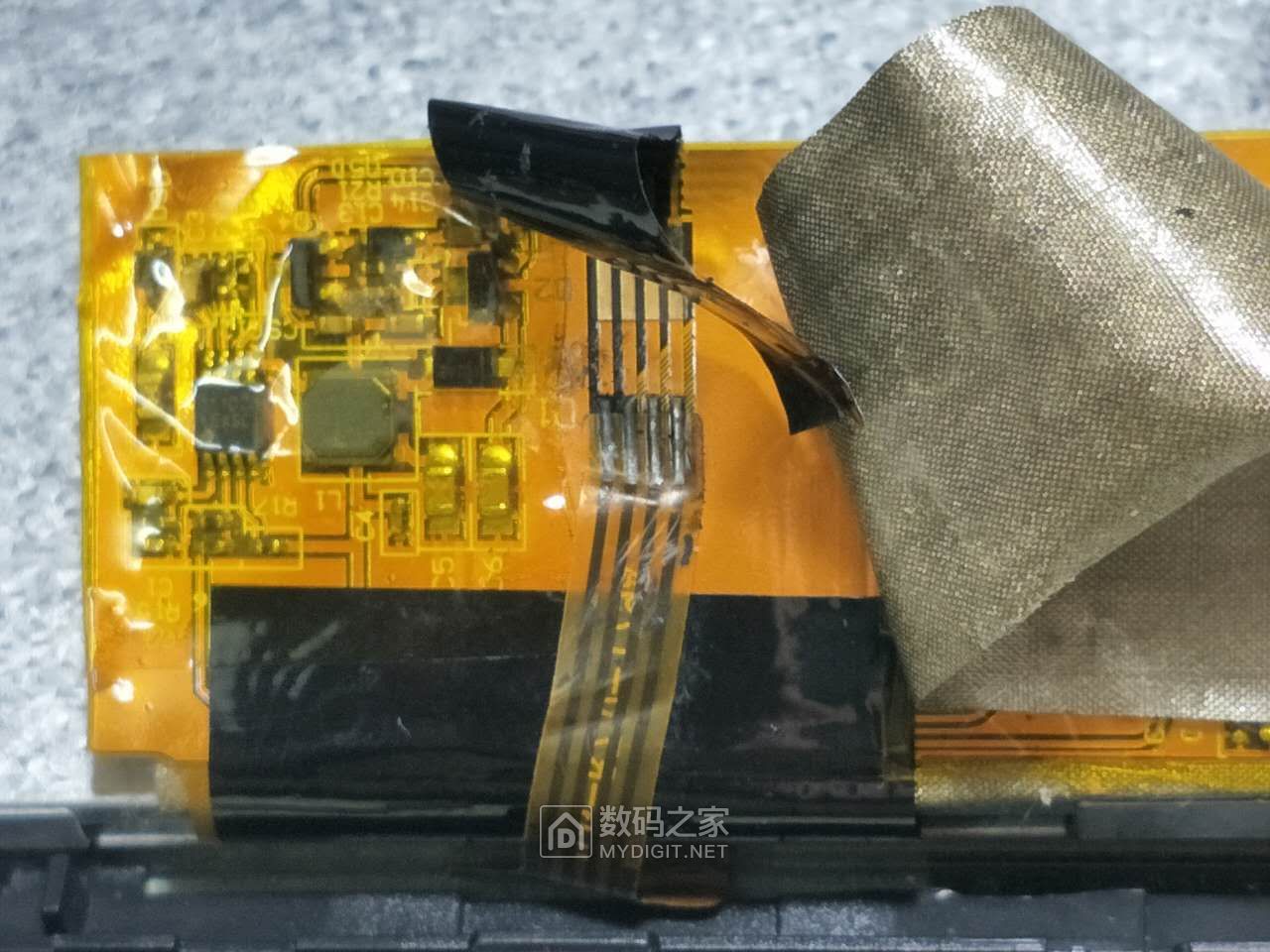

揭开贴纸,把旧排线的焊下来:

回 mmdhj 的帖子

幸运的是,新排线焊回来了:

回 mmdhj 的帖子

这种就是四线电阻屏排线:

回 mmdhj 的帖子

顺便学习下电阻屏的原理:

回 mmdhj 的帖子

排线接好了,揭膜:

回 mmdhj 的帖子

回 mmdhj 的帖子

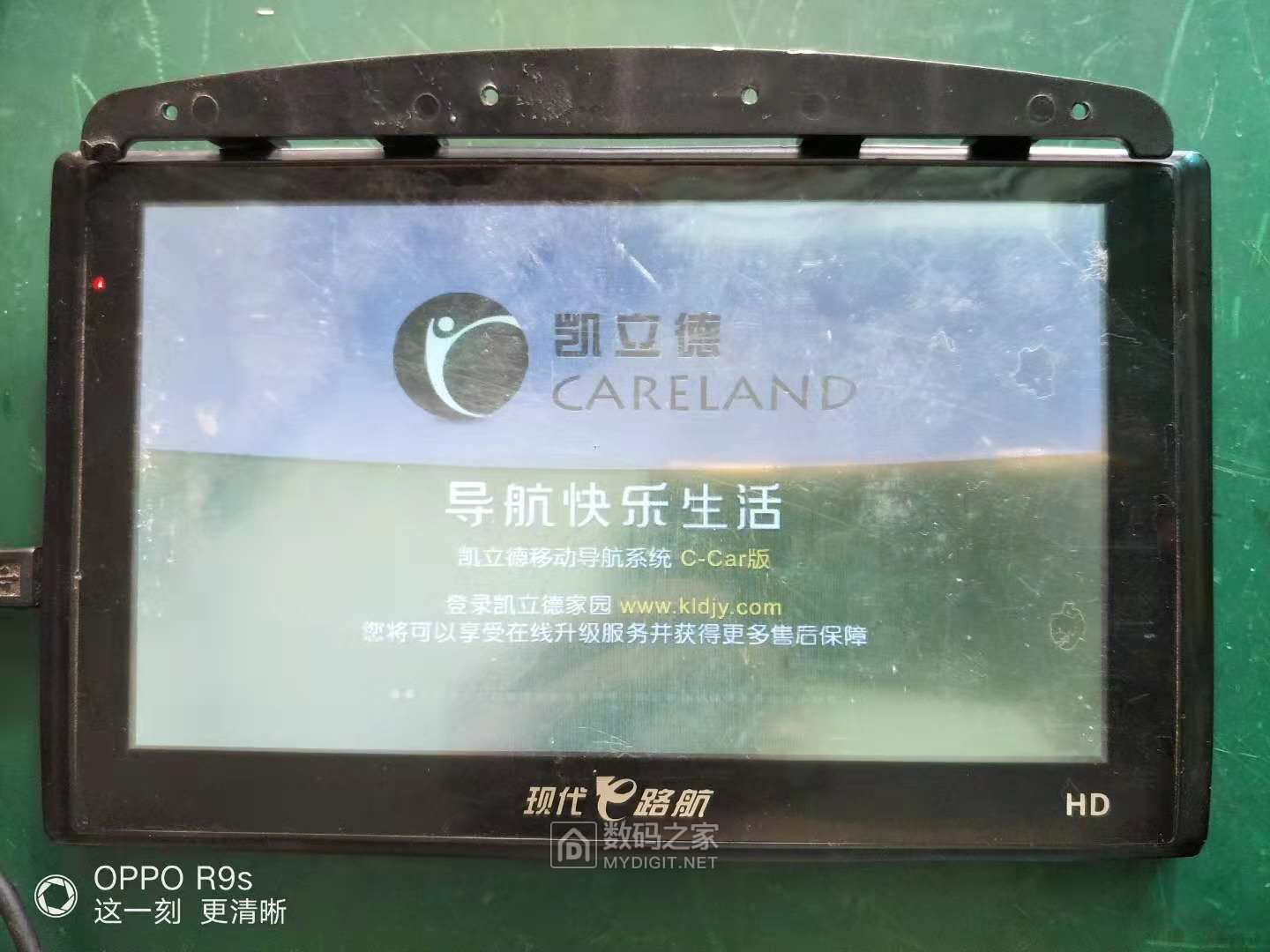

设置导航路径:

回 mmdhj 的帖子

倒叙啰嗦了半天,无非是想向坛友说,折腾的过程是曲折而漫长的,但是要胆大心细,只要坚持,总会见到胜利的曙光。

最后,有视频有真相:

http://v.youku.com/v_show/id_XMzkwNjI2MjE4NA==.html

谢谢观赏。

[ 此帖被mmdhj在2018-11-06 22:03重新编辑 ]
