     自从论坛有了个人DIY比赛,我就一直考虑做什么东西好。经过前思后想后,最终决定打造一款论坛最小的锂电动螺丝刀。
     该螺丝刀从设计到制作,中间返工许多次,同一零件最多的重做了4遍。前后历时3个多月,最终在今天大功告成。
     下面简单介绍一下这款螺丝刀:该螺丝刀的电机和减速部分使用的是瑞士行星齿轮减速电机,号称世界上最小的减速电机。电压3V,具体参数可以见最后的厂家说明书。
      该减速电机拧小直径的螺丝是绰绰有余,所以大家不用担心拧不动的情况。该电机正常转速六十几转,也符合电动螺丝刀的钻速标准(毕竟不是电钻)
     电池使用的是定制锂电池,也是最小的聚合物锂电池,是用在电子烟里的。
     此螺丝刀最大的难点在于可左右换向,当时考虑用电路来达到效果,后来发现体积太大只好放弃,最好思考到脑袋暴才想到使用换向器。
     下面就上图,视频已通过,大家可以看到运转情况。欢迎大家提出意见和建议。
视频地址
增加车加工视频

  金色的就是我做的电动螺丝刀,大家可以和论坛螺丝刀做一下比较。
历时三个月,打造论坛最小锂电螺丝刀
再来一张
历时三个月,打造论坛最小锂电螺丝刀
这就是所谓的冯哈伯瑞士减速电机,的确很小
历时三个月,打造论坛最小锂电螺丝刀
直径只有8mm
历时三个月,打造论坛最小锂电螺丝刀

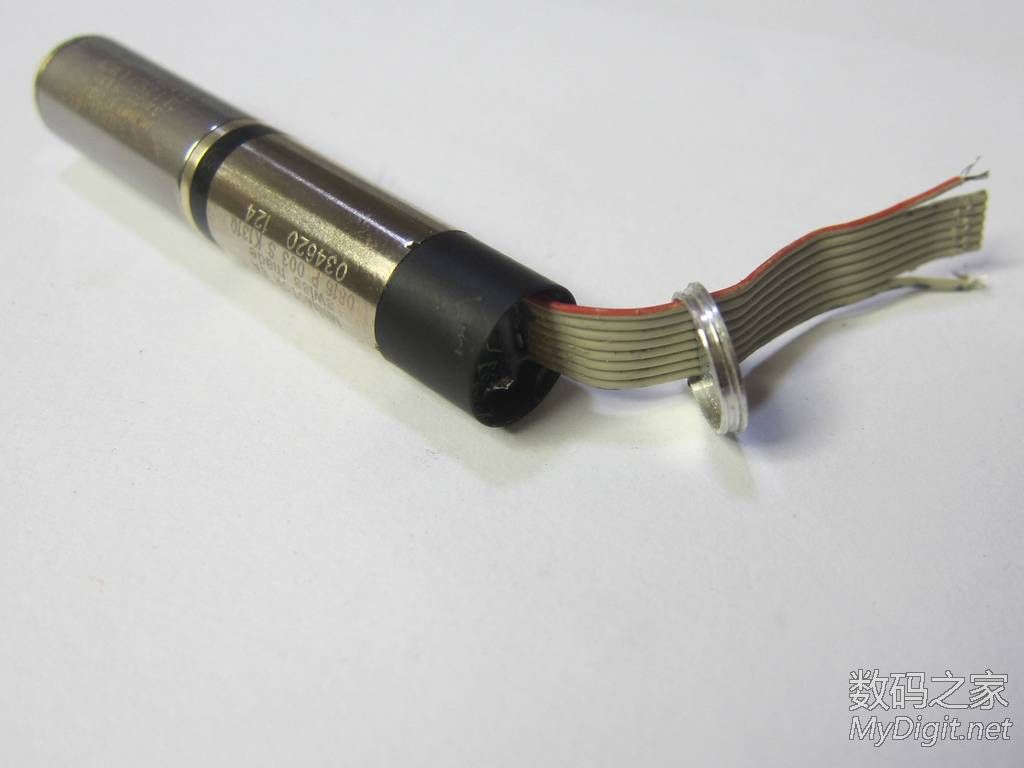

该电机自带编码器,我不需要,所以要拆除降低长度
历时三个月,打造论坛最小锂电螺丝刀
尾部拆除
历时三个月,打造论坛最小锂电螺丝刀
拆除后的尺寸
历时三个月,打造论坛最小锂电螺丝刀
尾盖不能少,打磨薄一点
历时三个月,打造论坛最小锂电螺丝刀
重新装好
历时三个月,打造论坛最小锂电螺丝刀
重新焊导线,引出
历时三个月,打造论坛最小锂电螺丝刀

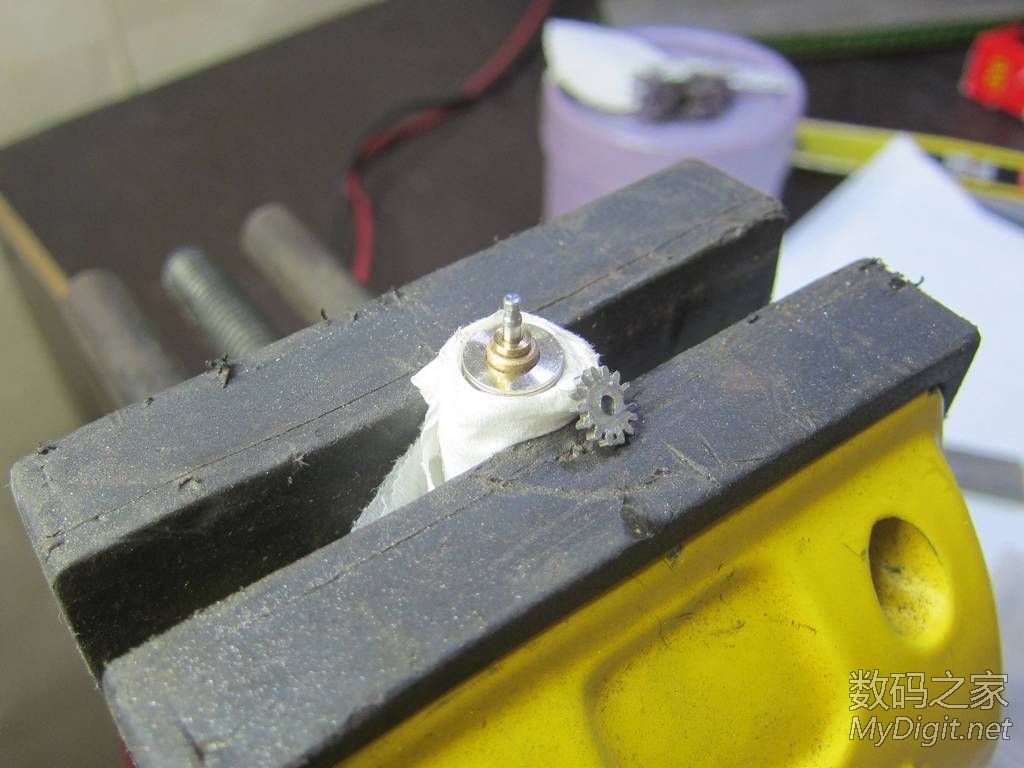

由于前面有焊齿轮,我需要将其磨掉
历时三个月,打造论坛最小锂电螺丝刀
磨掉后的模样
历时三个月,打造论坛最小锂电螺丝刀
切割后的样子
历时三个月,打造论坛最小锂电螺丝刀

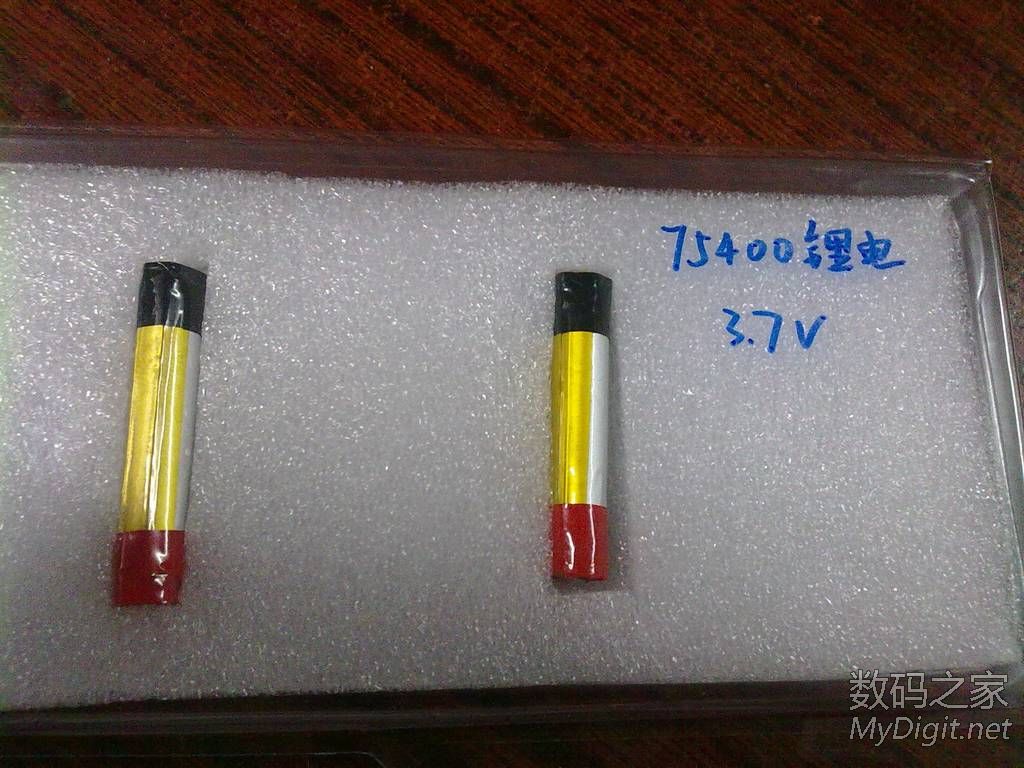

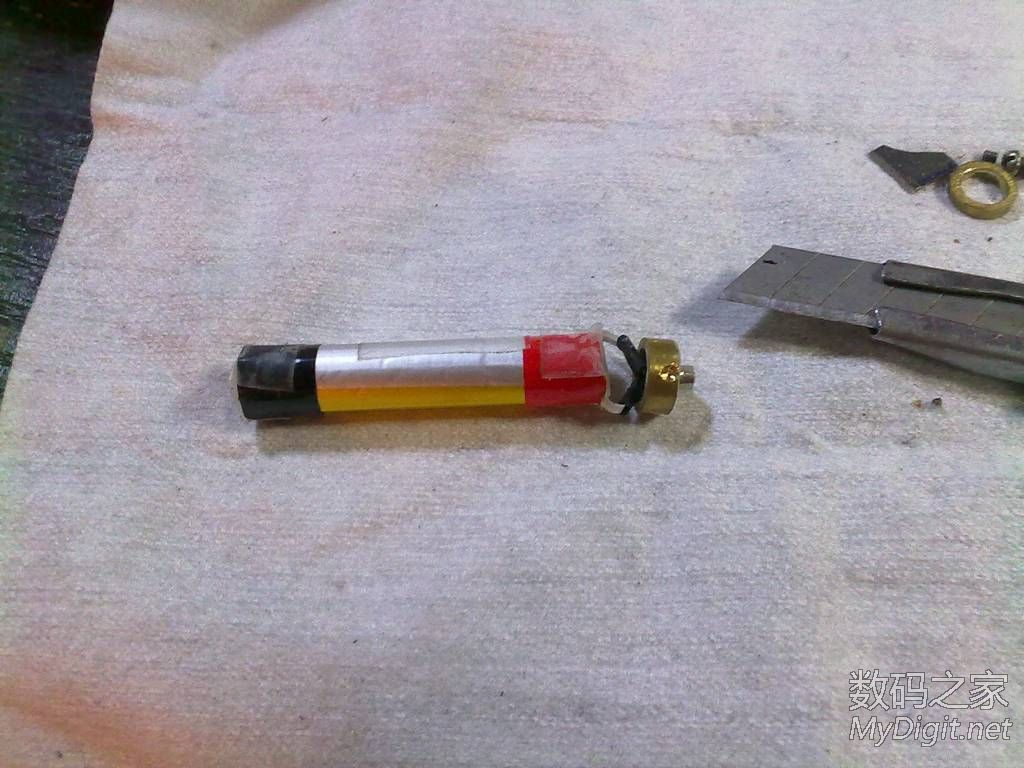

特别购买的电池,很难买到
历时三个月,打造论坛最小锂电螺丝刀

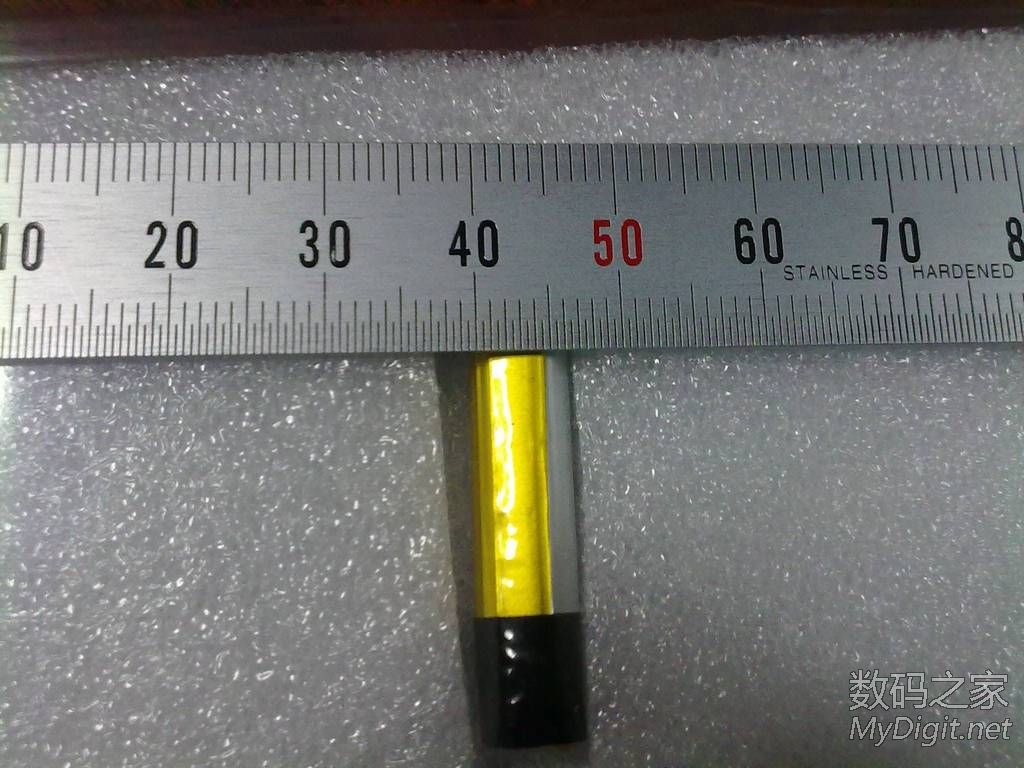

直径和长度都很小
历时三个月,打造论坛最小锂电螺丝刀
直径不到8mm
历时三个月,打造论坛最小锂电螺丝刀

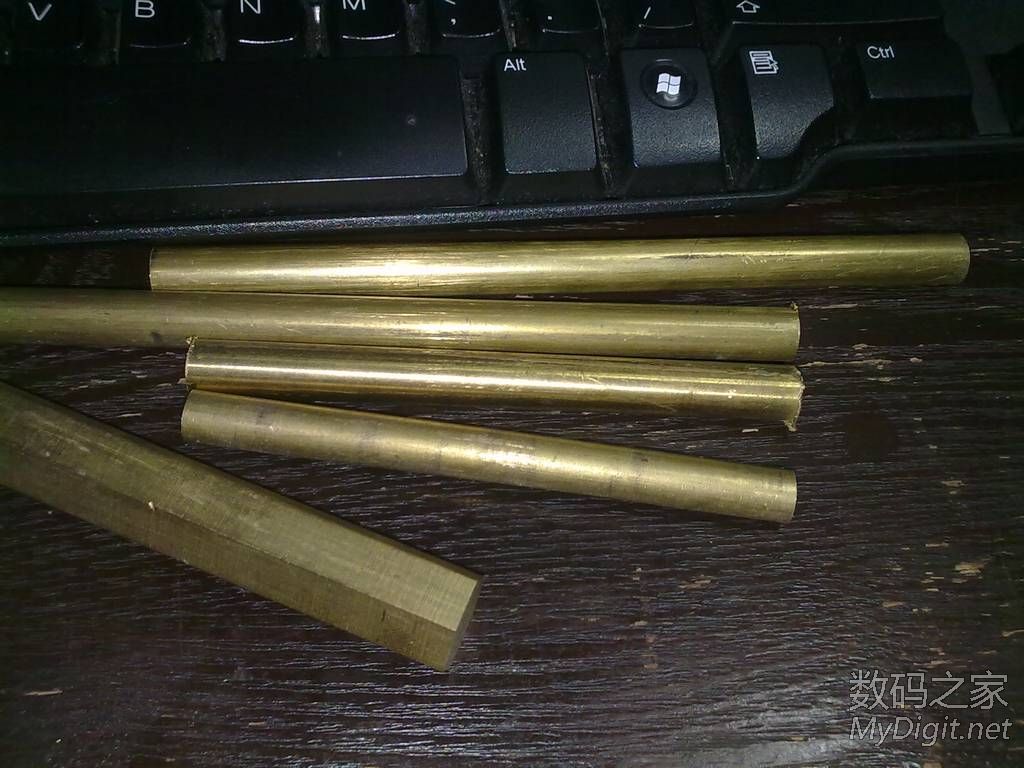

万能的淘宝购买的铜材
历时三个月,打造论坛最小锂电螺丝刀
有管,有棒
历时三个月,打造论坛最小锂电螺丝刀

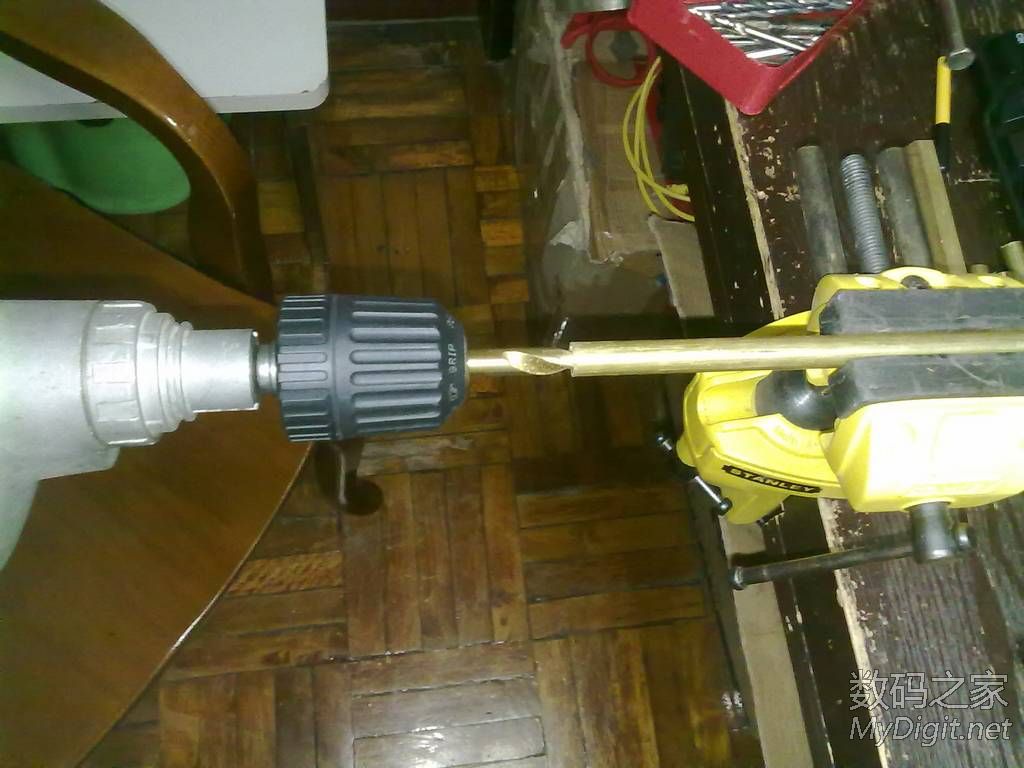

先用8mm钻头绞孔,因为内径不均匀
历时三个月,打造论坛最小锂电螺丝刀
没有车床,只能出此下策
历时三个月,打造论坛最小锂电螺丝刀

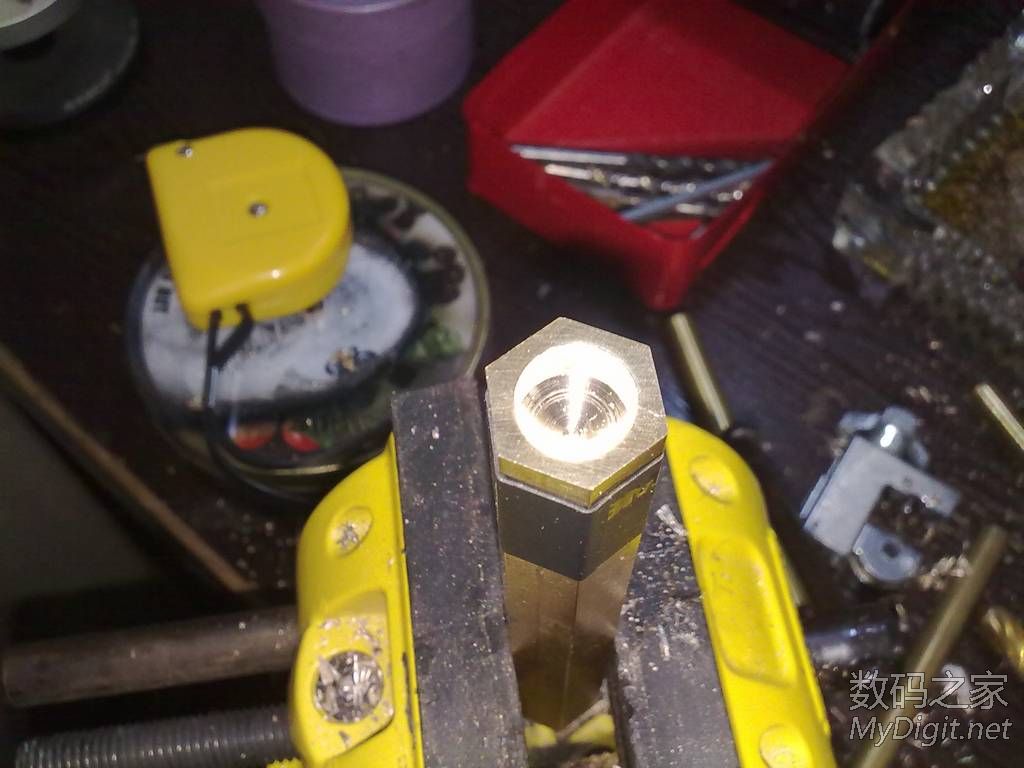

车尾部台阶(作用往后看)
历时三个月,打造论坛最小锂电螺丝刀

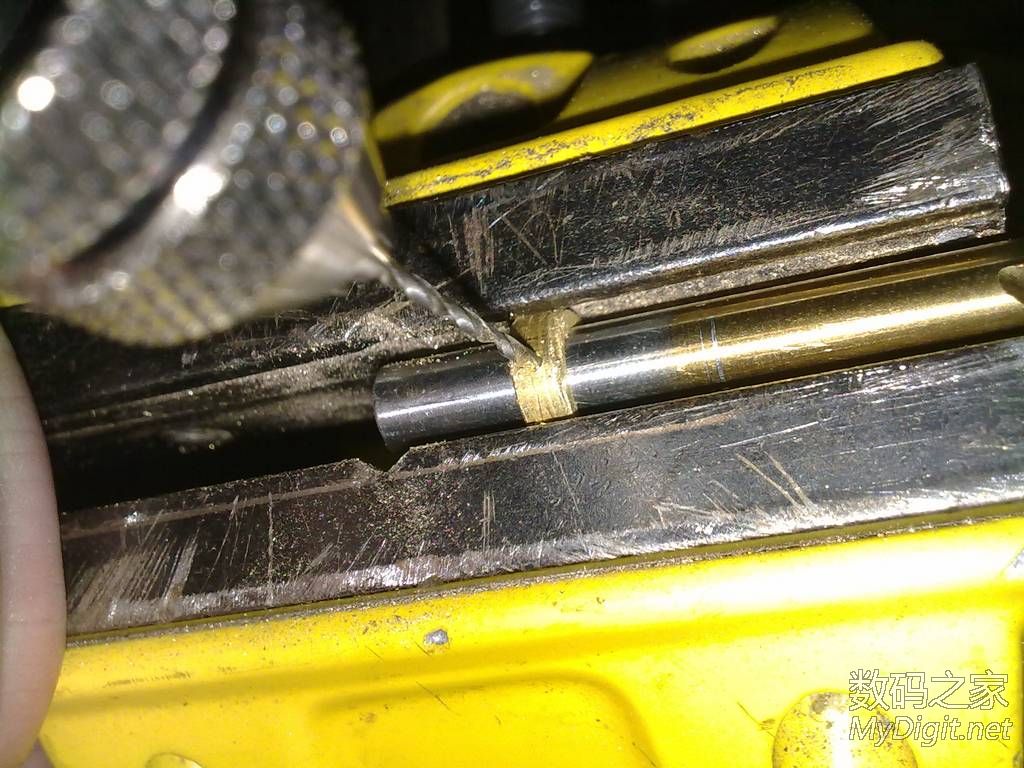

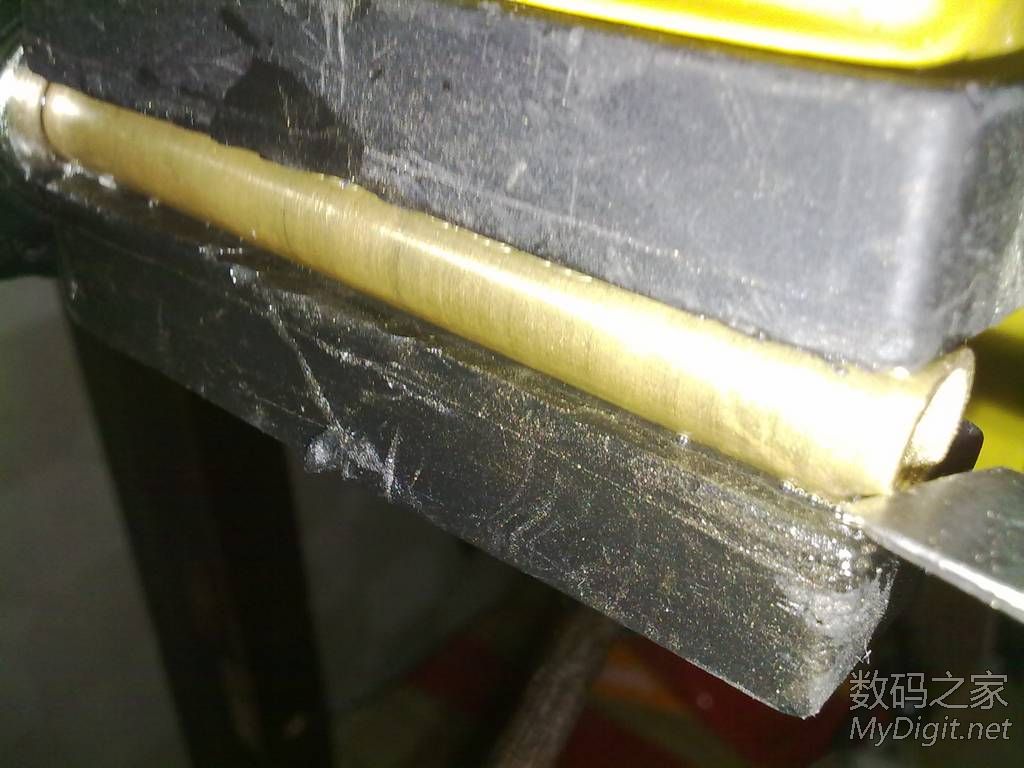

切割出止转槽并打磨
历时三个月,打造论坛最小锂电螺丝刀
前面倒角
历时三个月,打造论坛最小锂电螺丝刀

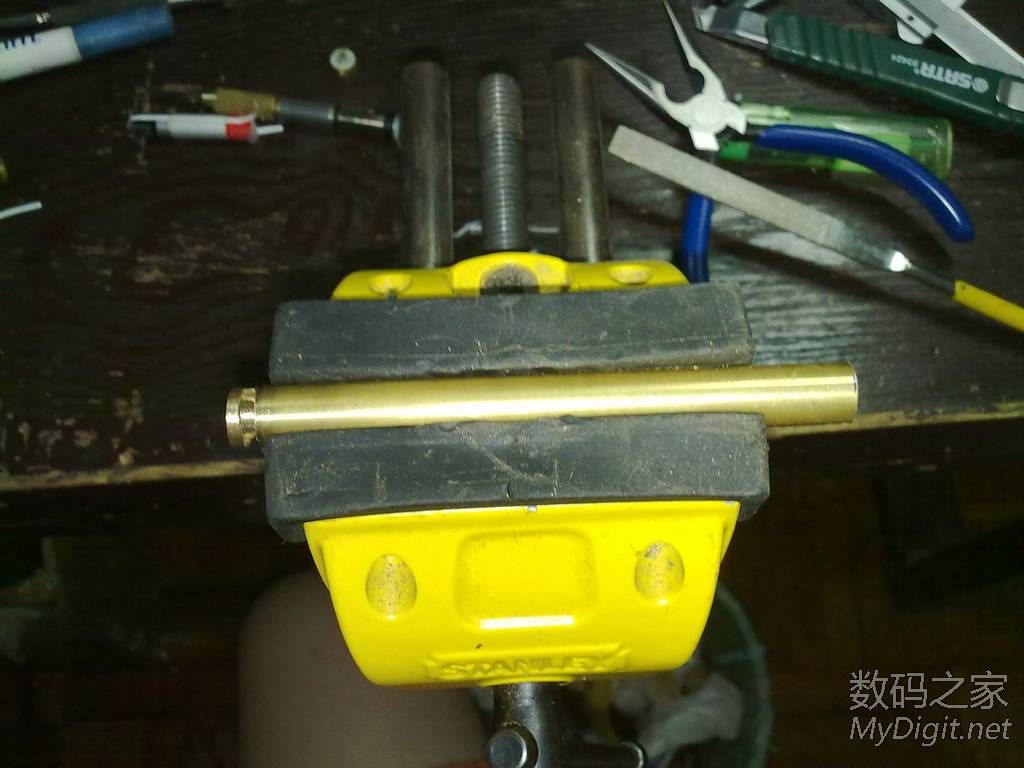

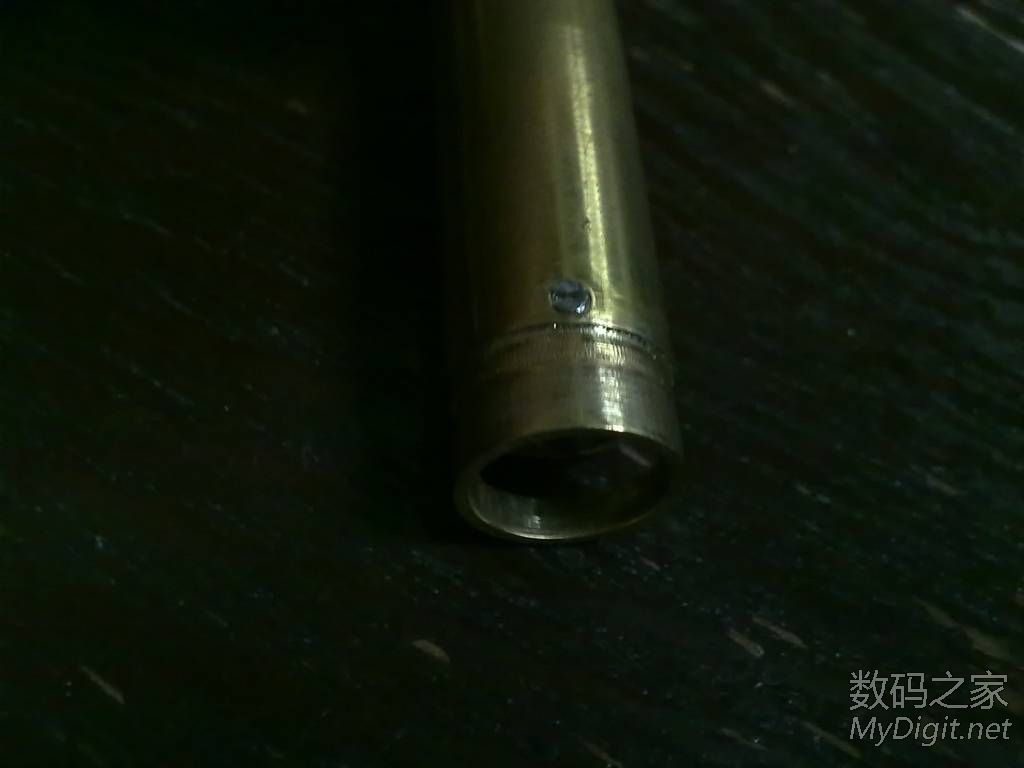

加工后的筒体
历时三个月,打造论坛最小锂电螺丝刀
由于内孔刚好8mm,电机装不进去,所以需要再内径扩大一点点
历时三个月,打造论坛最小锂电螺丝刀

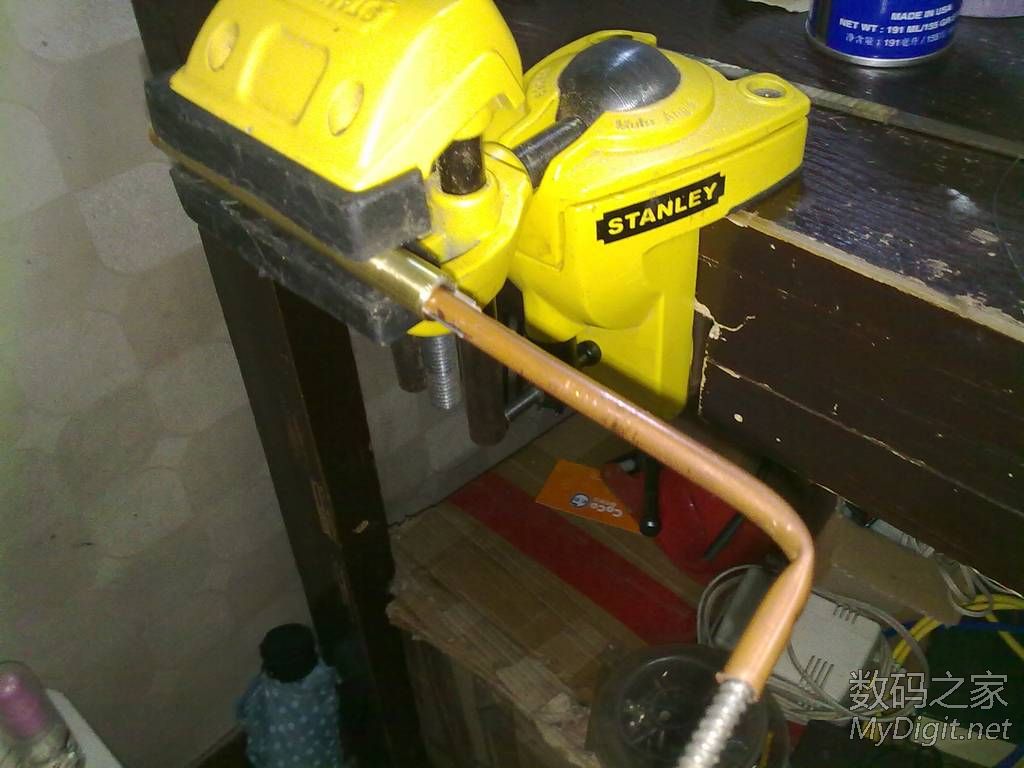

土法上马
历时三个月,打造论坛最小锂电螺丝刀
制好的铰刀
历时三个月,打造论坛最小锂电螺丝刀
绞到一半
历时三个月,打造论坛最小锂电螺丝刀
完全绞好
历时三个月,打造论坛最小锂电螺丝刀
下面是换向器的制作,原料来自马达
历时三个月,打造论坛最小锂电螺丝刀

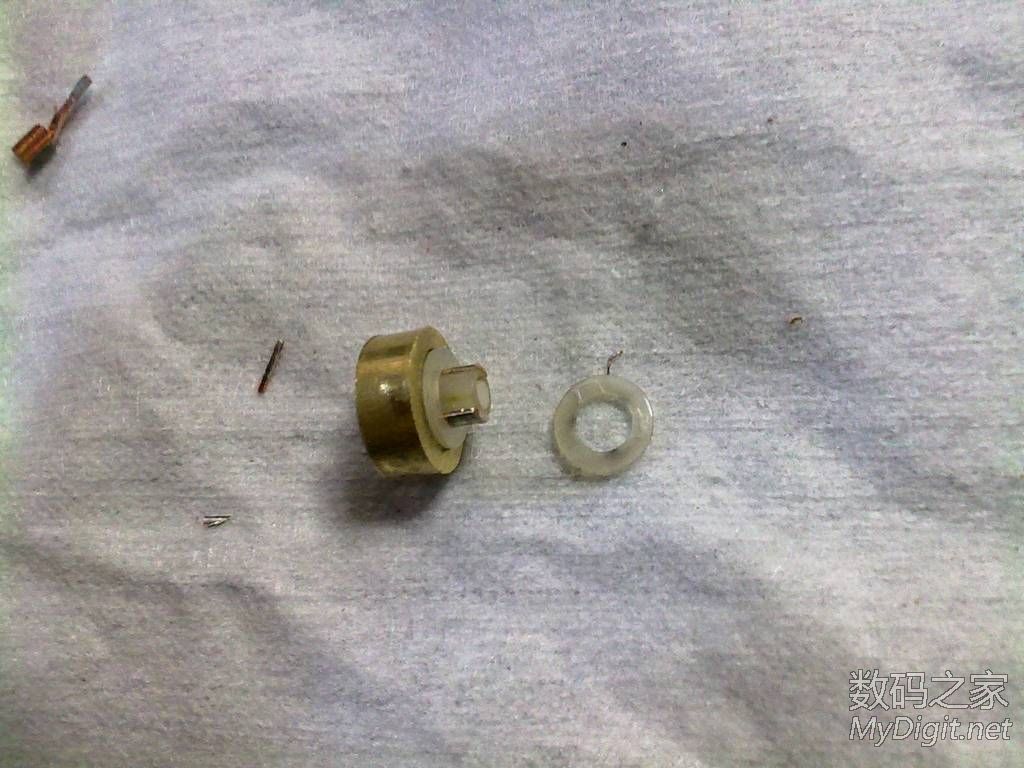

拆下换向器
历时三个月,打造论坛最小锂电螺丝刀
剪切铜片
历时三个月,打造论坛最小锂电螺丝刀
这就是电动螺丝刀的换向器
历时三个月,打造论坛最小锂电螺丝刀
镶入
历时三个月,打造论坛最小锂电螺丝刀
钻孔
历时三个月,打造论坛最小锂电螺丝刀
装好换向片
历时三个月,打造论坛最小锂电螺丝刀
打磨组装
历时三个月,打造论坛最小锂电螺丝刀
装在手柄尾部的
历时三个月,打造论坛最小锂电螺丝刀
做尾部旋转开关外圈
历时三个月,打造论坛最小锂电螺丝刀
钻孔
历时三个月,打造论坛最小锂电螺丝刀
直径和车制好的柄尾一致
历时三个月,打造论坛最小锂电螺丝刀
打磨边角
历时三个月,打造论坛最小锂电螺丝刀

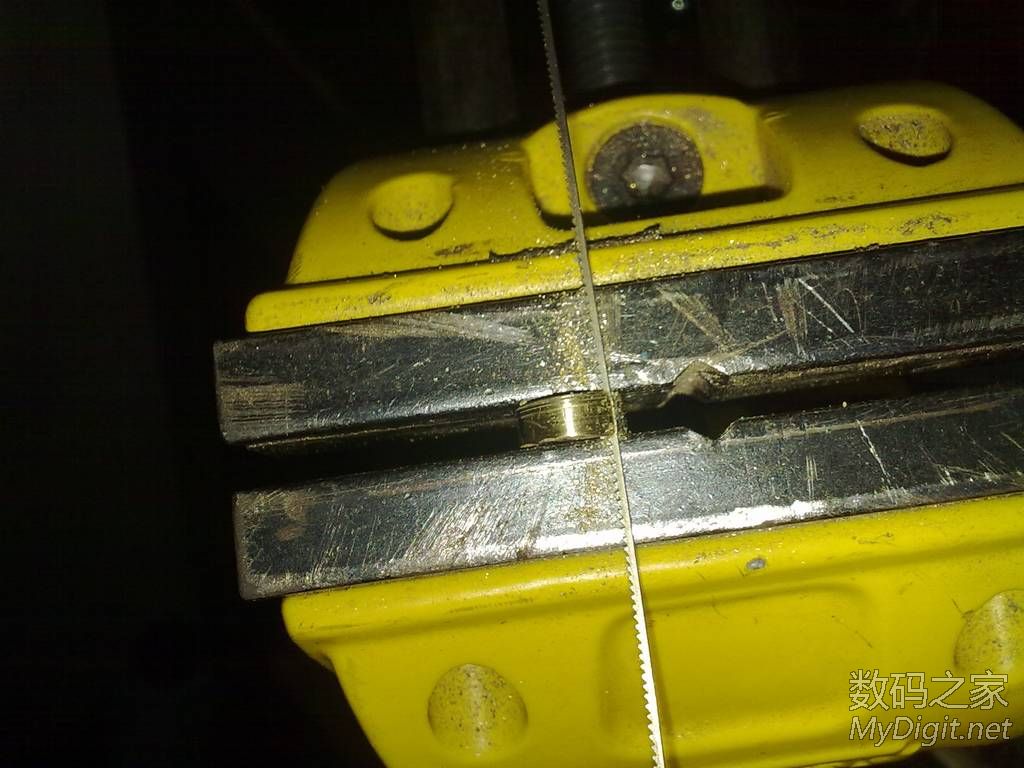

切割
历时三个月,打造论坛最小锂电螺丝刀
安装好的样子
历时三个月,打造论坛最小锂电螺丝刀
换向器需要固定,所以打凹孔
历时三个月,打造论坛最小锂电螺丝刀

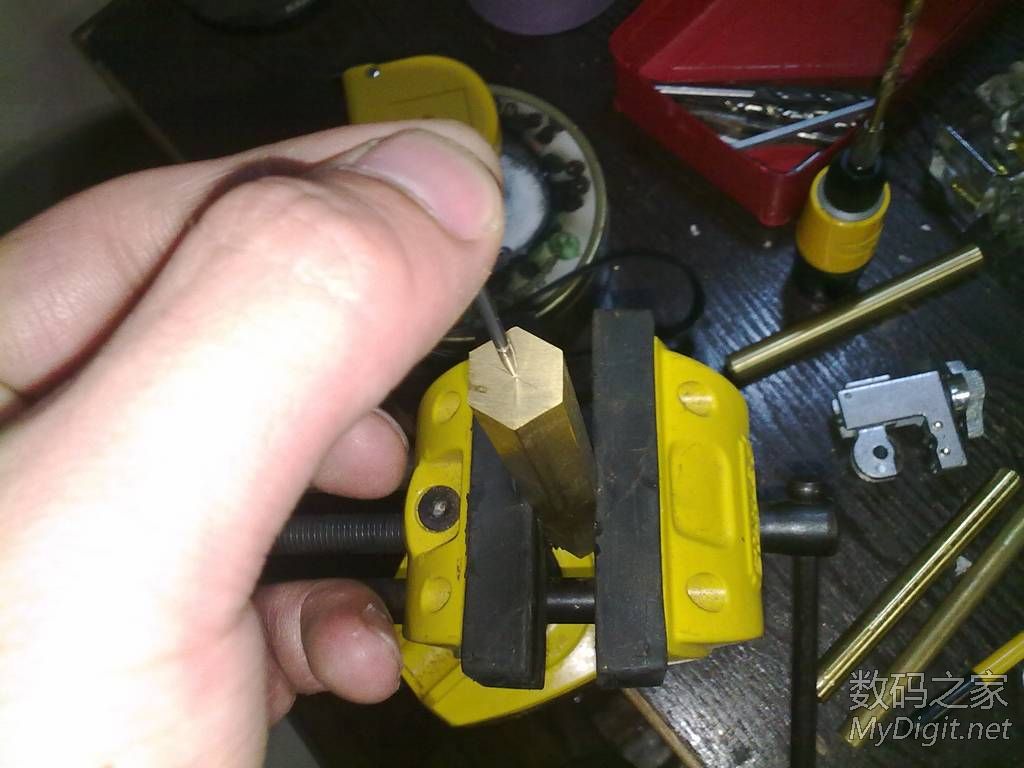

柄上打孔后用螺丝固定,后切断螺丝,锯出一字槽
历时三个月,打造论坛最小锂电螺丝刀
内部换向圈,通过螺丝和外部圈同步转动,由于槽的限制,所以只能旋转180度
历时三个月,打造论坛最小锂电螺丝刀
电刷部分,蓝色为电刷座,铜圈为转向导圈
历时三个月,打造论坛最小锂电螺丝刀
一半一半的原则
历时三个月,打造论坛最小锂电螺丝刀
安装好的样子
历时三个月,打造论坛最小锂电螺丝刀
电刷采用录音机里的行程开关
历时三个月,打造论坛最小锂电螺丝刀
拆下电刷
历时三个月,打造论坛最小锂电螺丝刀
打磨后熬造型,用烙铁加热后嵌入
历时三个月,打造论坛最小锂电螺丝刀
两片都装好的样子
历时三个月,打造论坛最小锂电螺丝刀
装入后的样子
历时三个月,打造论坛最小锂电螺丝刀
下面是刀头部分选择南旗送的小螺丝刀头
历时三个月,打造论坛最小锂电螺丝刀
使用迷你钻夹头做批头夹头
历时三个月,打造论坛最小锂电螺丝刀
改造合适
历时三个月,打造论坛最小锂电螺丝刀
两者由于直径悬殊需要增加直径
历时三个月,打造论坛最小锂电螺丝刀
先热缩管,后笔芯
历时三个月,打造论坛最小锂电螺丝刀

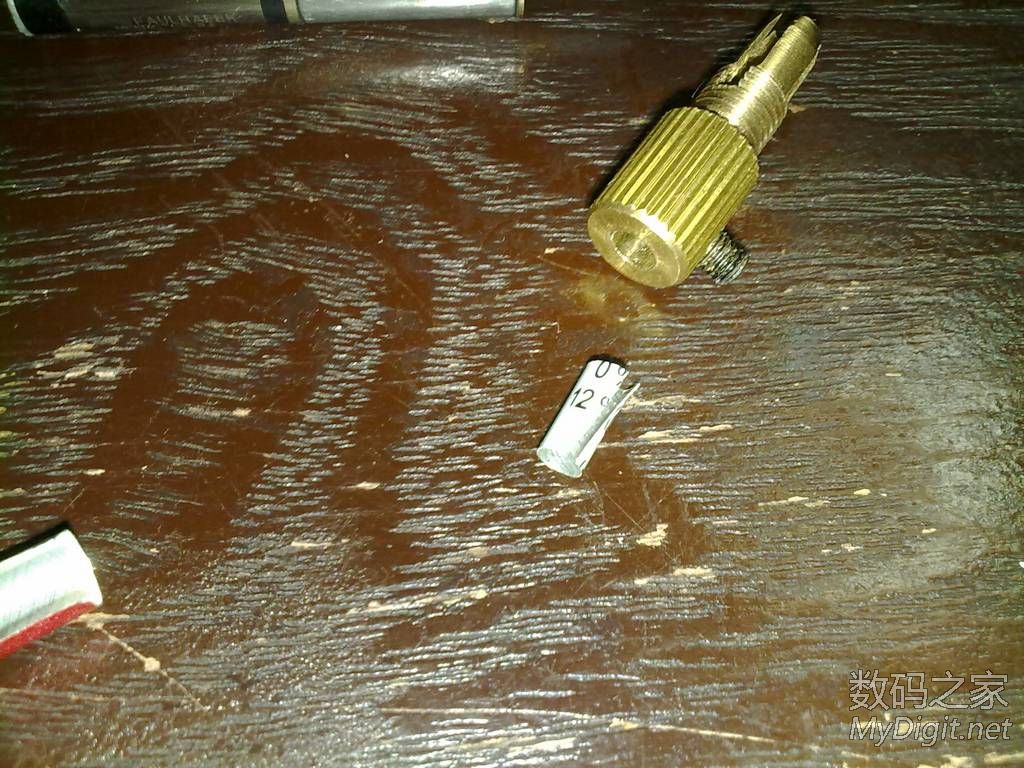

夹头内部用易拉罐增厚
历时三个月,打造论坛最小锂电螺丝刀
套上去刚刚好
历时三个月,打造论坛最小锂电螺丝刀

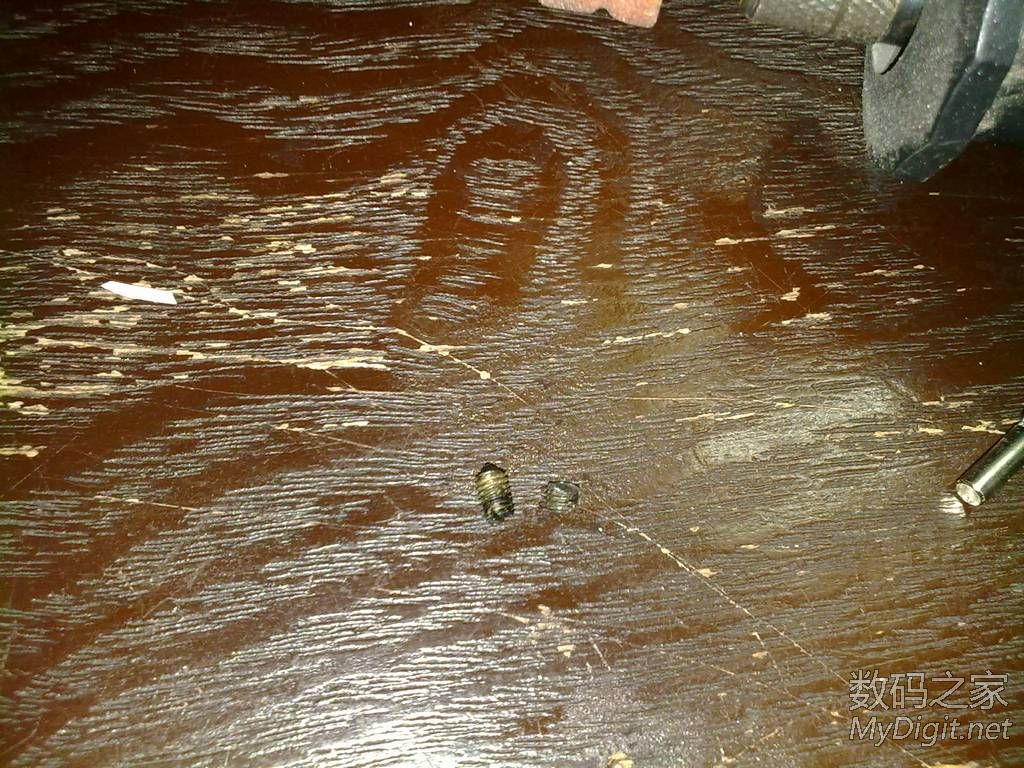

锁紧螺丝需要锯短
历时三个月,打造论坛最小锂电螺丝刀

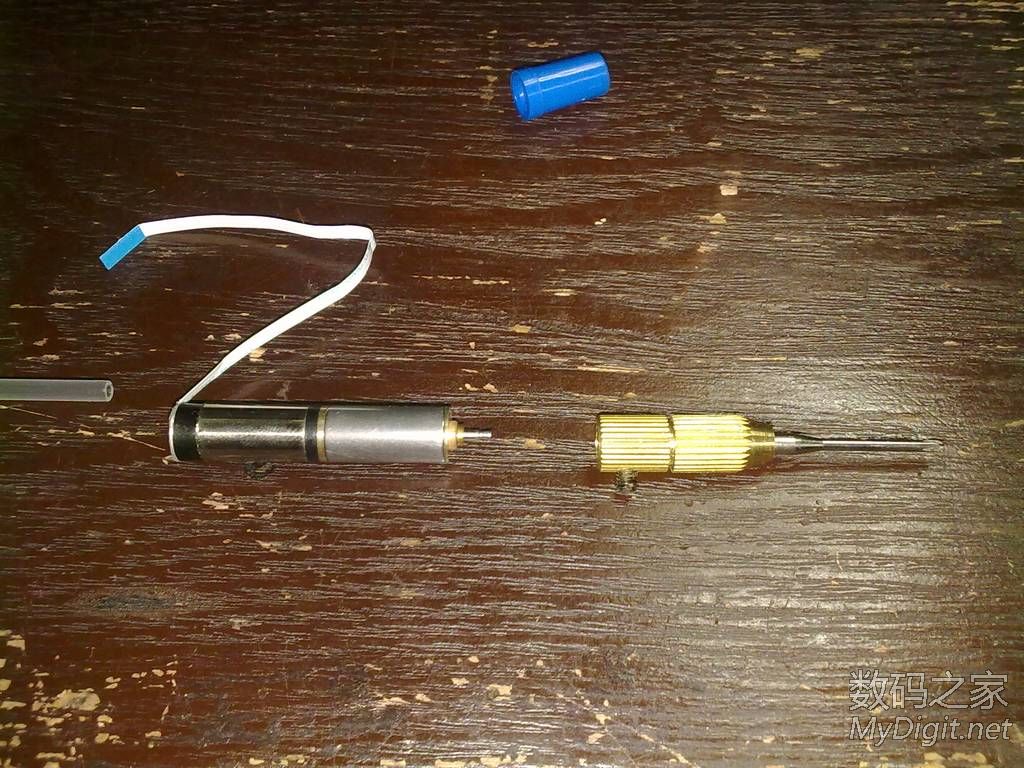

装好后的样子
历时三个月,打造论坛最小锂电螺丝刀
和手柄比一下,内部的安装摸样
历时三个月,打造论坛最小锂电螺丝刀

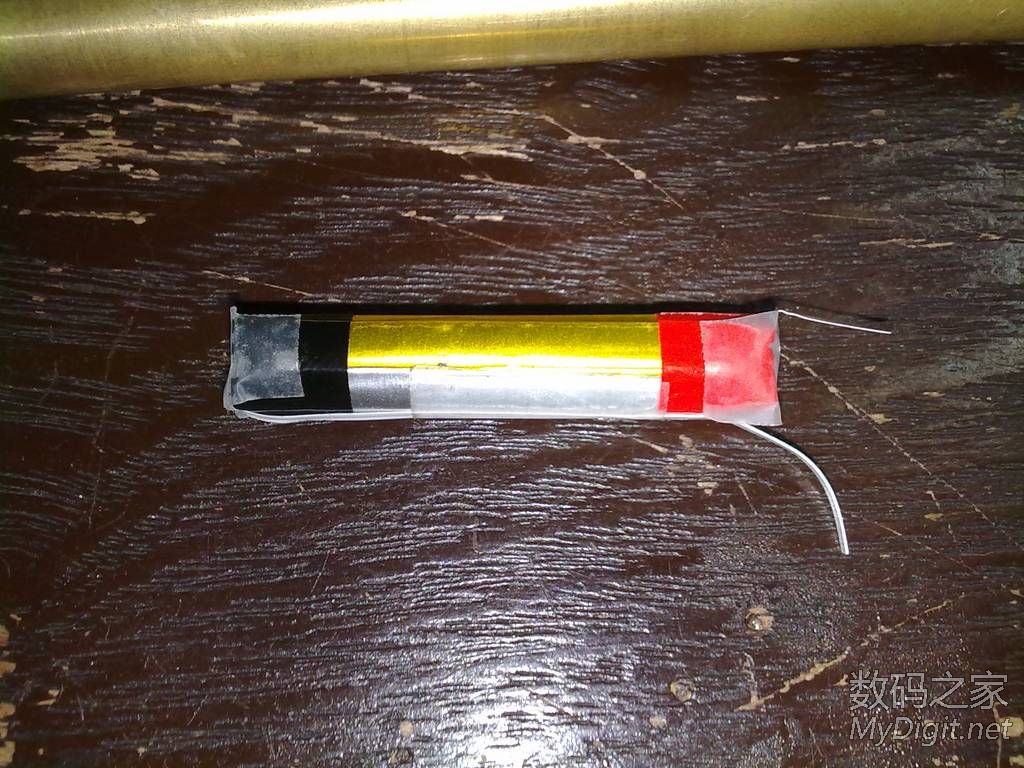

电池焊好导线
历时三个月,打造论坛最小锂电螺丝刀
全部线路走法
历时三个月,打造论坛最小锂电螺丝刀
手柄加工凹槽,先划线
历时三个月,打造论坛最小锂电螺丝刀
锉刀打磨
历时三个月,打造论坛最小锂电螺丝刀
砂纸细磨后抛光
历时三个月,打造论坛最小锂电螺丝刀
打电机固定螺丝孔
历时三个月,打造论坛最小锂电螺丝刀
焊电池和换向器
历时三个月,打造论坛最小锂电螺丝刀
焊好后的样子
历时三个月,打造论坛最小锂电螺丝刀
组装内部
历时三个月,打造论坛最小锂电螺丝刀

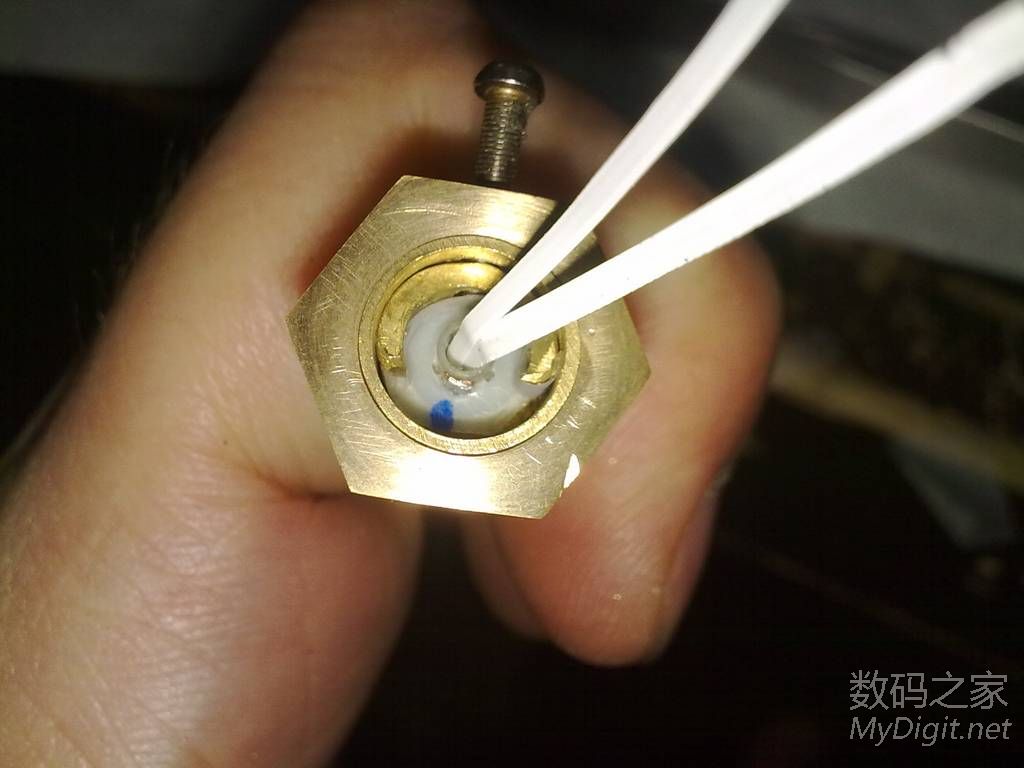

马达导线从换向器中心穿出
历时三个月,打造论坛最小锂电螺丝刀
焊接换向电刷
历时三个月,打造论坛最小锂电螺丝刀
安装后的换向器
历时三个月,打造论坛最小锂电螺丝刀
尾座螺丝切短
历时三个月,打造论坛最小锂电螺丝刀
开槽
历时三个月,打造论坛最小锂电螺丝刀
组装后齐平
历时三个月,打造论坛最小锂电螺丝刀
全部组装好后固定电机螺丝
历时三个月,打造论坛最小锂电螺丝刀

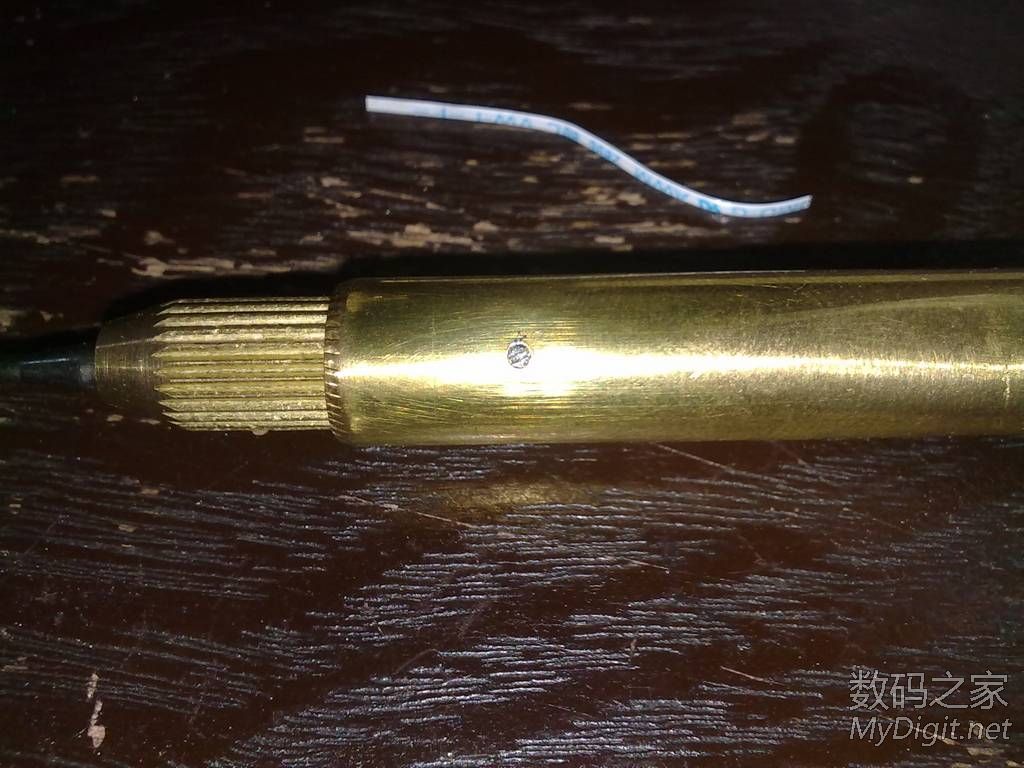

完工!尾部之后处理
历时三个月,打造论坛最小锂电螺丝刀
换向器原理图
历时三个月,打造论坛最小锂电螺丝刀
各规格螺丝所需扭矩
历时三个月,打造论坛最小锂电螺丝刀
马达规格
历时三个月,打造论坛最小锂电螺丝刀
马达参数
历时三个月,打造论坛最小锂电螺丝刀

全剧终,因为图片太多,筛选部分上传,如有不明白之处请谅解,欢迎提问!

   下面是之前设计的图纸,由于没有车床等设备,原设计流产

原设计内部结构,大小是和数码之家螺丝刀1:1的
历时三个月,打造论坛最小锂电螺丝刀
筒体部分
历时三个月,打造论坛最小锂电螺丝刀
头部,需要安装轴承的
历时三个月,打造论坛最小锂电螺丝刀
换向器原设计
历时三个月,打造论坛最小锂电螺丝刀

手动工具合集
历时三个月,打造论坛最小锂电螺丝刀
电动工具合集
历时三个月,打造论坛最小锂电螺丝刀
工作台
历时三个月,打造论坛最小锂电螺丝刀
充电部分我没有做,以后会增加
