  不必多说,如此高质量的拆机报告只有 iFixit 做得出来。PlayStation VR (以下简称 PS VR)是索尼于昨日在世界多国(包括中国)正式发售的一款头戴式 VR 设备,上市后将与 Facebook 开发的Oculus Rift、HTC 和 Valve 联合开发的 Vive 开始正面较量,在使用便利性上,PlayStation VR 要稍稍领先于前面内两位对手,不依赖PC就能独立运作。

   PS VR 配备单 5.7英寸 AMOLED 显示屏,最大分辨率 1920 × 1080,最大视角将近有 100°,画面刷新率最高 120 赫兹;六轴惯性测量系统(三轴陀螺仪,三轴加速度计)。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

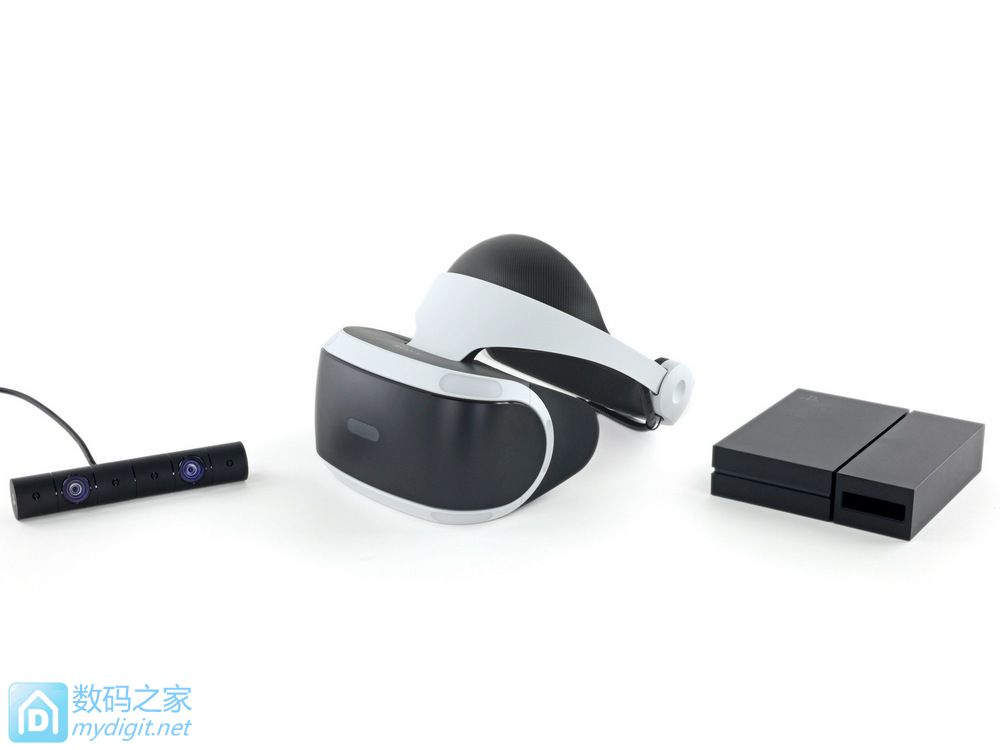

   一套“精品套装”版 PS VR 包含头戴显示器、麦克风、迷你PS4主机。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

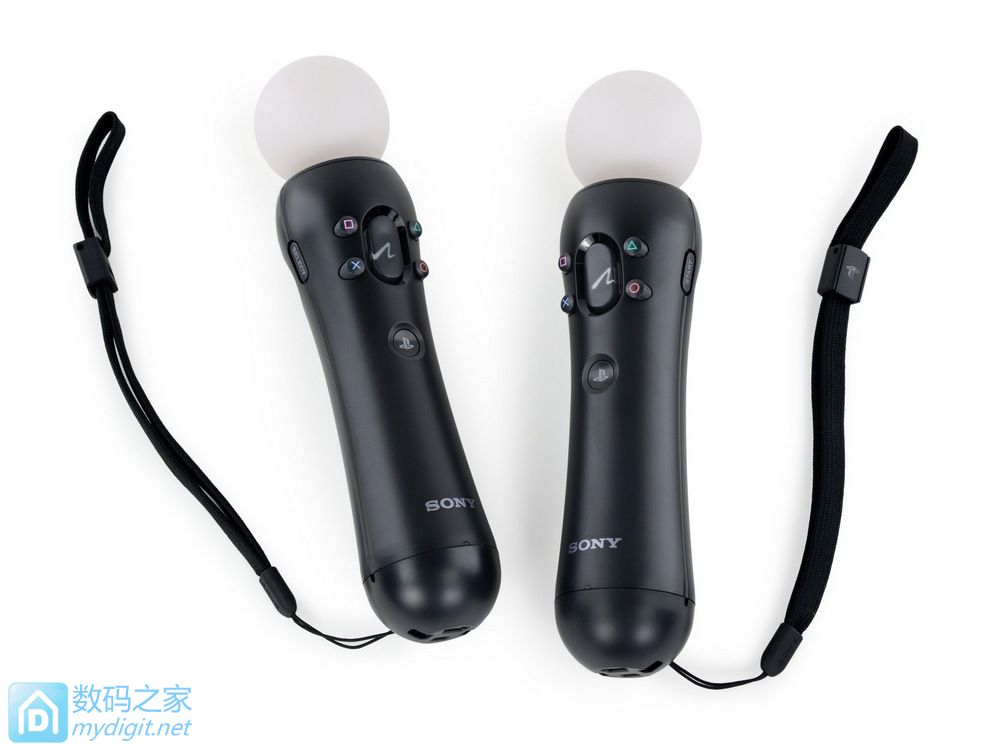

   这俩潮吹棒一样的东西是 PlayStation Move 体感游戏棒,跟上图最左侧的摄像头同属于选配件。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

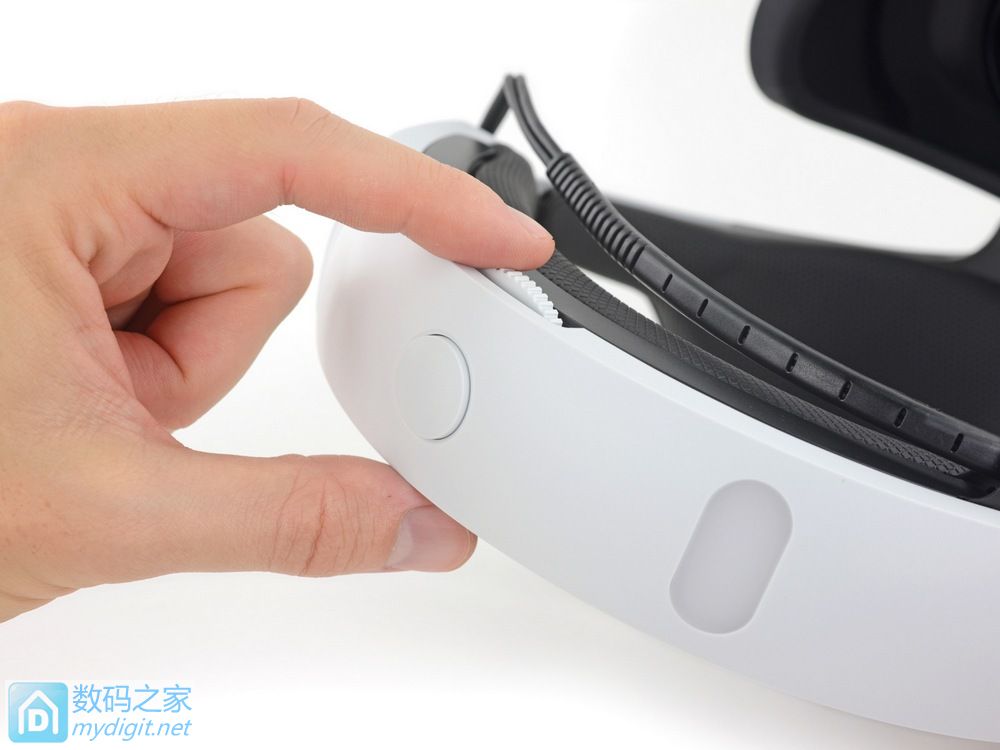

   PS VR 设有可调节头带,转动这个小拨轮就能改变头带的松紧度,以尽量贴合每位玩家的头型大小。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

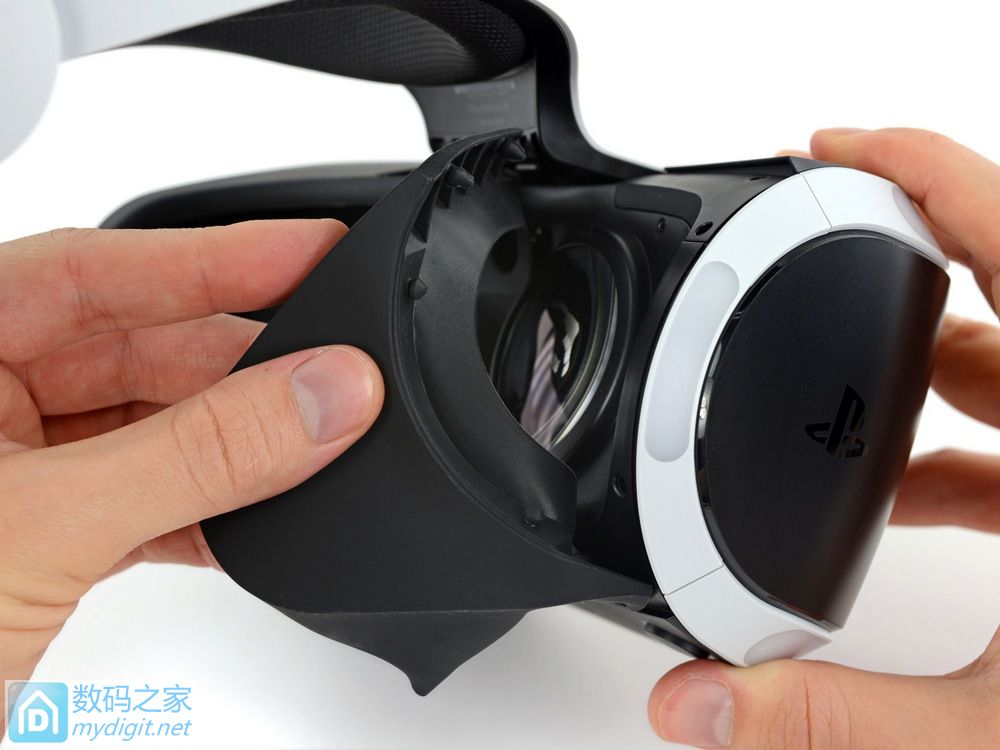

   PS VR 上面独特的悬挂式遮光罩,可缓解长时间使用引起的眼睛酸痛问题。按住两只凸透镜之间那个小按钮,还可调节瞳距。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

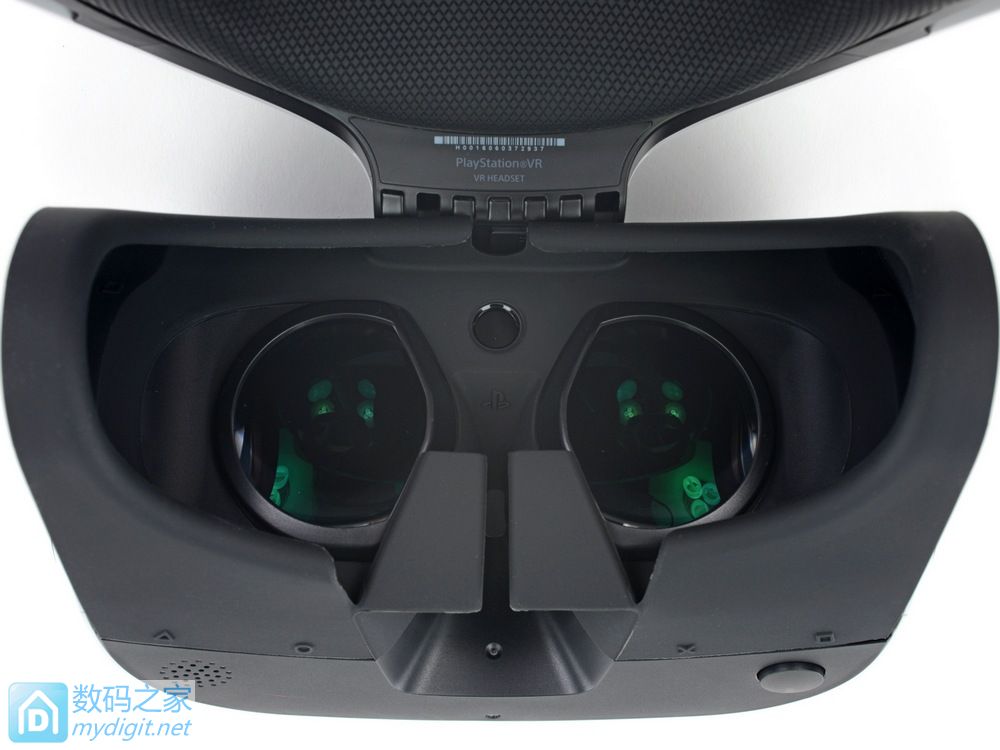

   PS VR 使用橡胶眼罩来保护眼部 & 阻挡外界光线,不仅在意外磕碰时有着更好的缓冲效果,清洗起来也更加容易。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

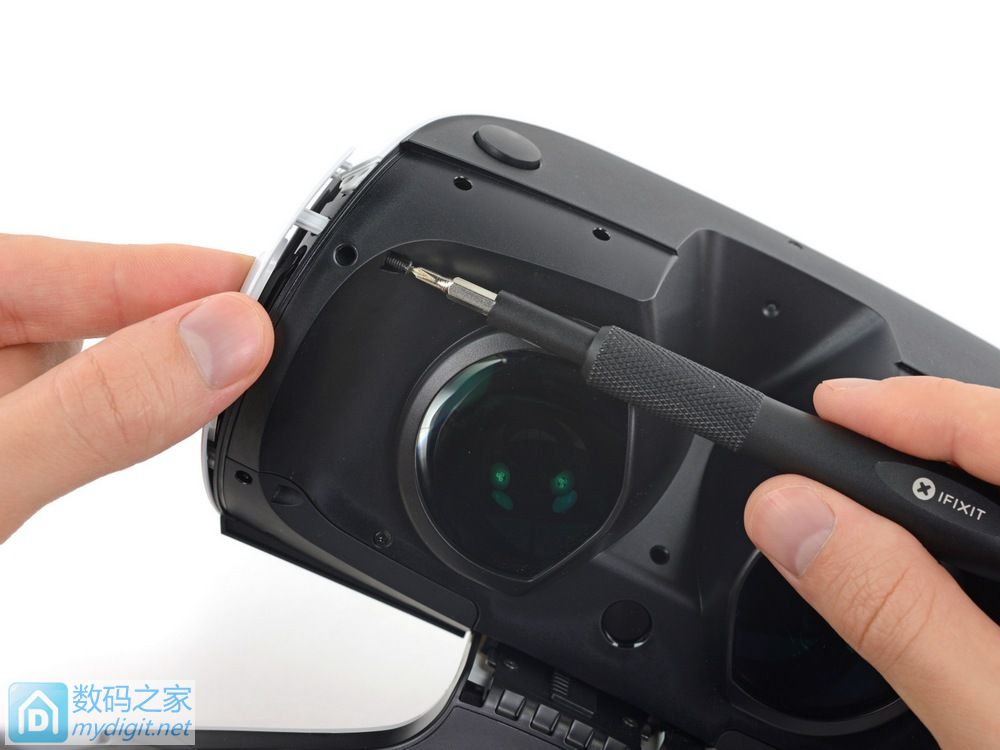

  橡胶眼罩是可替换的, 稍用力就能剥下来。剥掉面罩卸掉螺丝就可以开始拆机了,

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

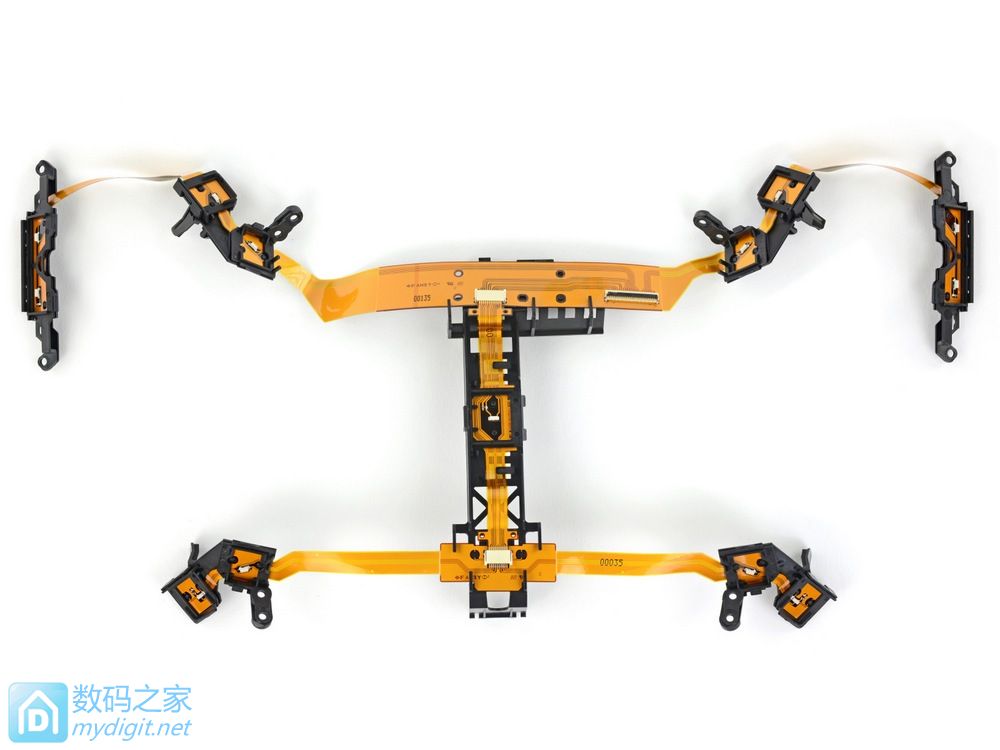

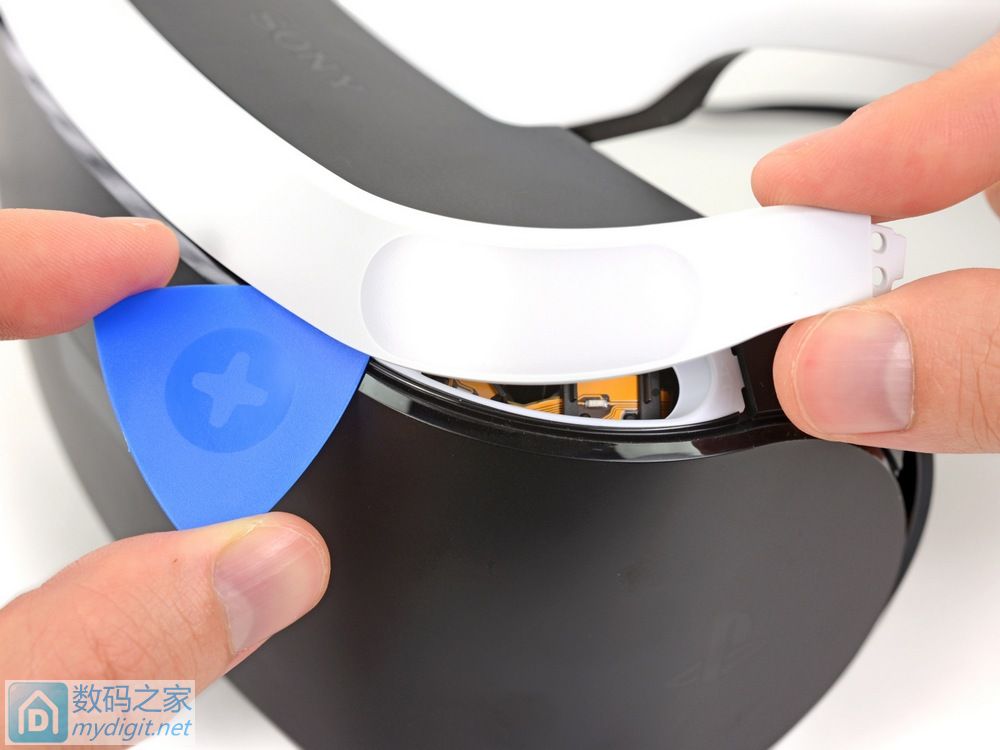

  用工具撬开外壳,首先映入眼帘的是1颗位置跟踪用 LED(整机共有15颗),结合选配的 PlayStation Eye 摄像头,玩家能在虚拟空间中自由移动、旋转,不局限于固定的空间位置,操作更加灵活、自如、随意。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

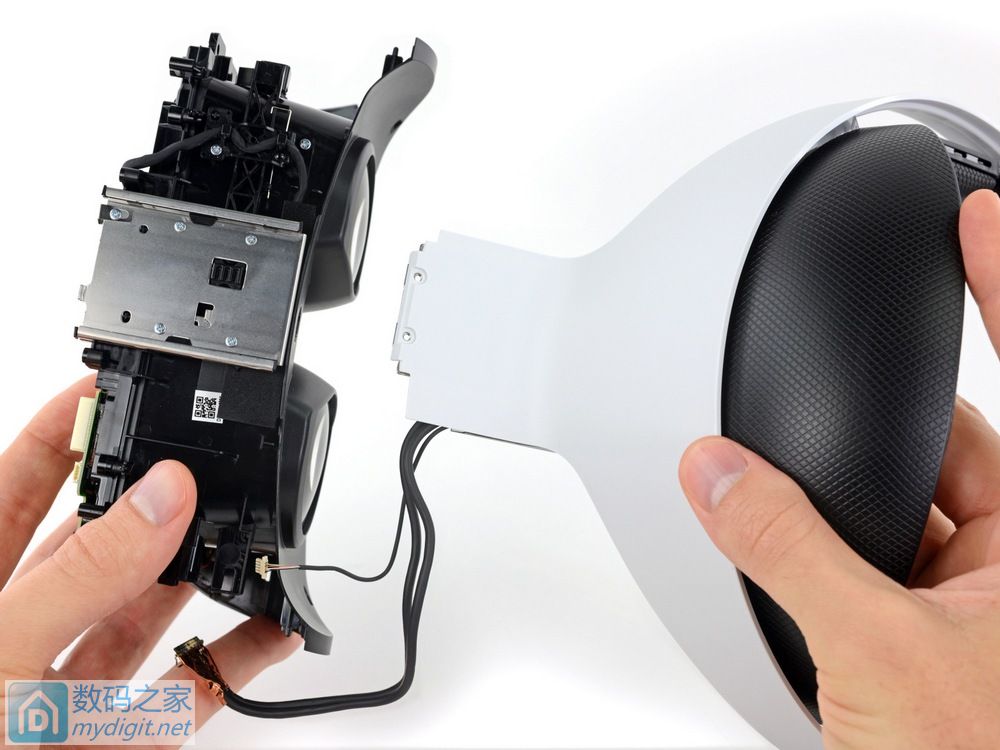

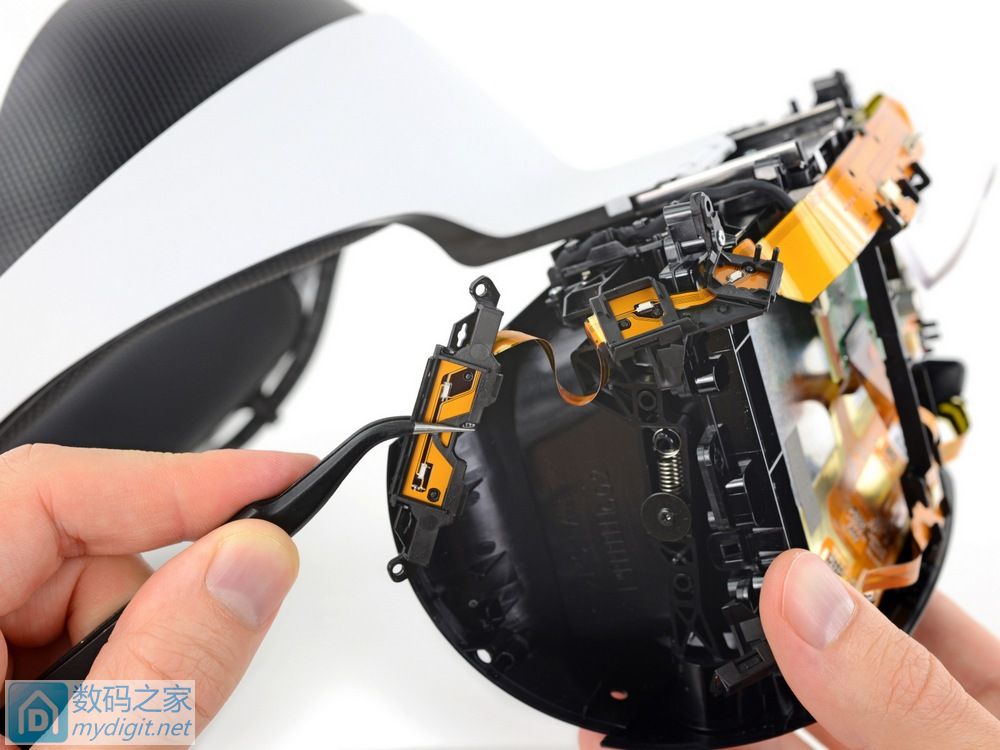

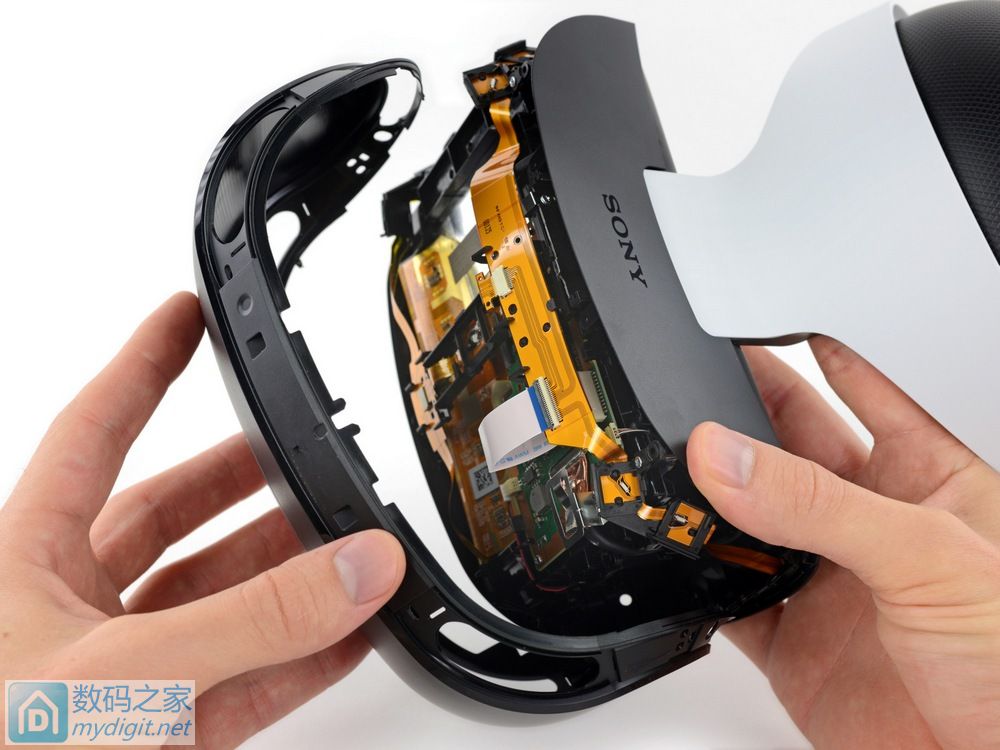

  拆下遮光罩后可以看到机器里面有着大量软排线。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

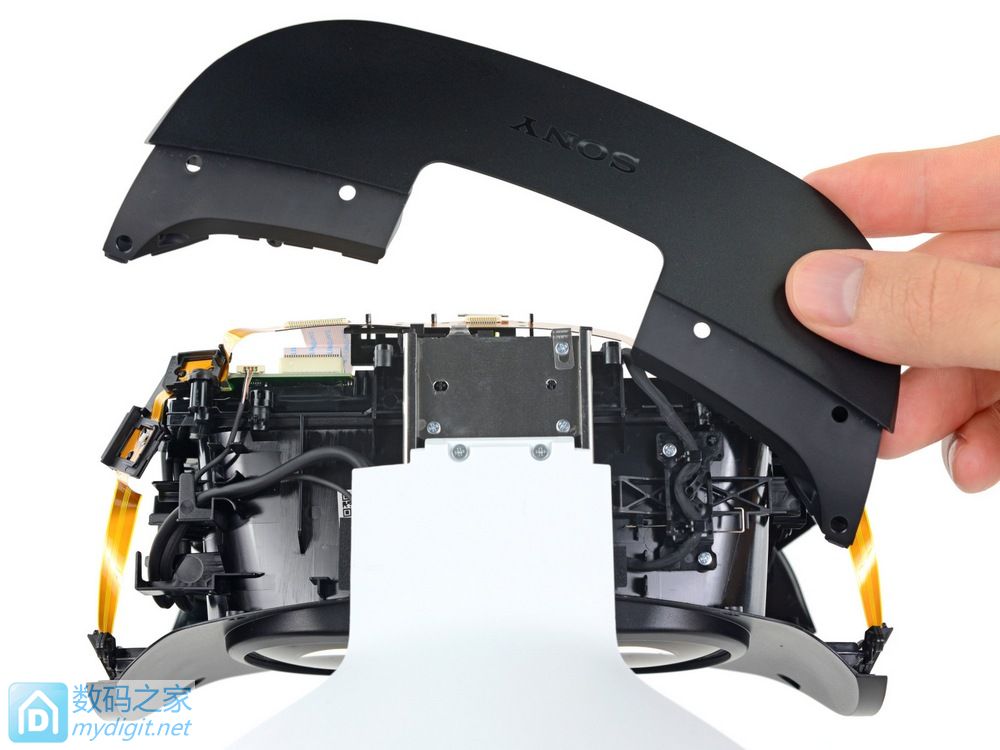

   拆下上面板,可以看到可变焦透镜组件的金属导轨。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
  Rift 和 Vive 是通过红外光进行位置跟踪,而 PS VR 用的则是可见光 LED ,通电后会发出神秘感十足的蓝色光线。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   最先被拆下来的 LED 阵列,为尽量不让环境光对可见光定位追踪系统造成干扰,索尼刻意选用了大尺寸高亮贴片 LED。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   拆下头带之前别忘了先断开显示排线,这要给弄断了够你修的。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

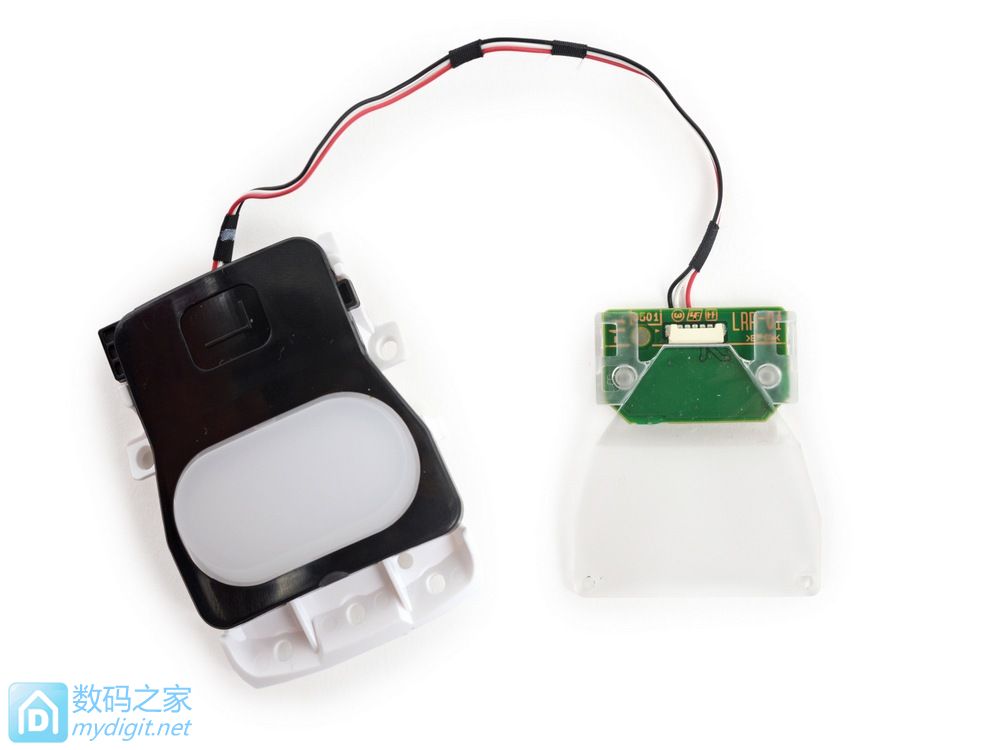

  在显示排线之外,还有条4针连接线,它的作用是给头带背面的几颗定位用 LED 供电。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

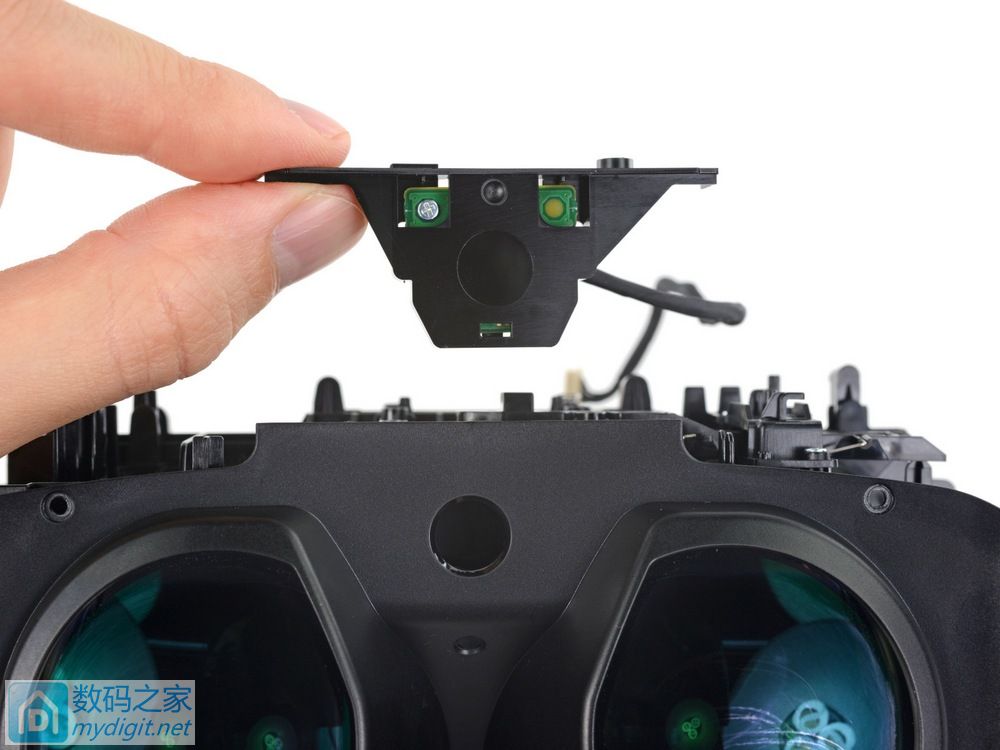

   俩镜头之间藏着个小小电路板。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   板子正面有颗标记为 34 A1609 02S 的芯片。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

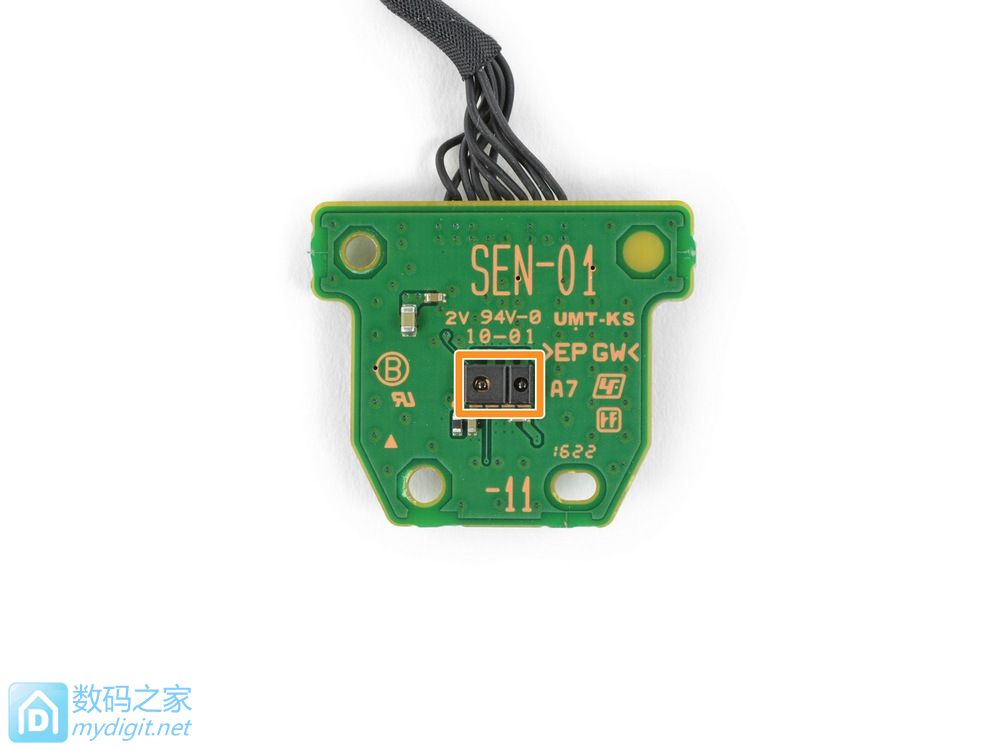

   板子反面的元件看起来像是红外测距仪。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

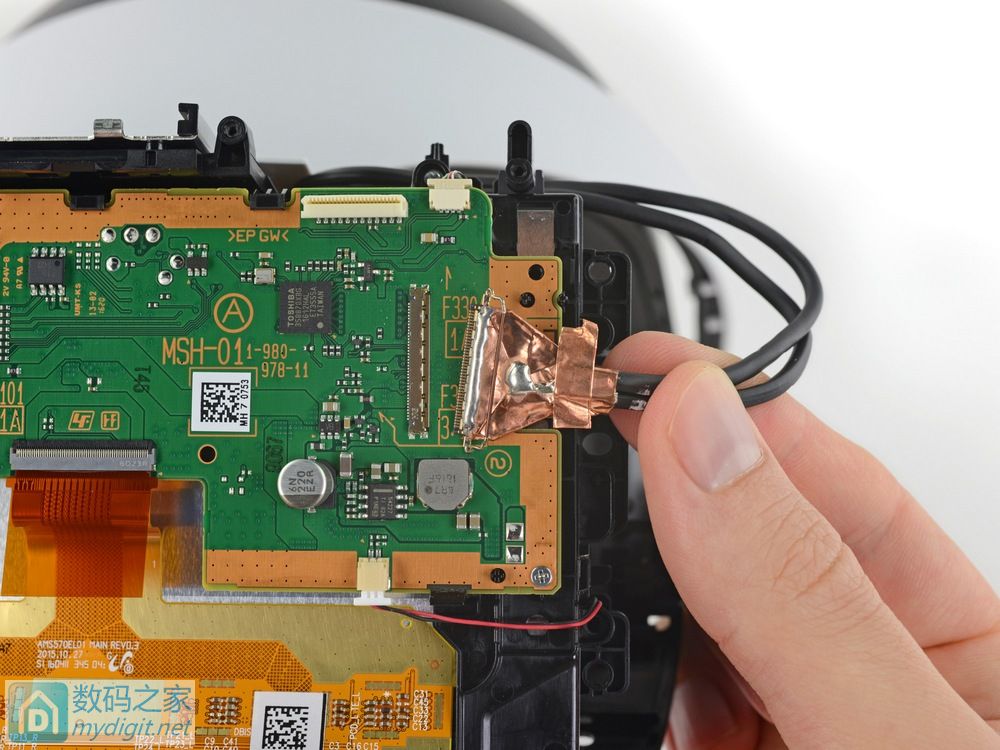

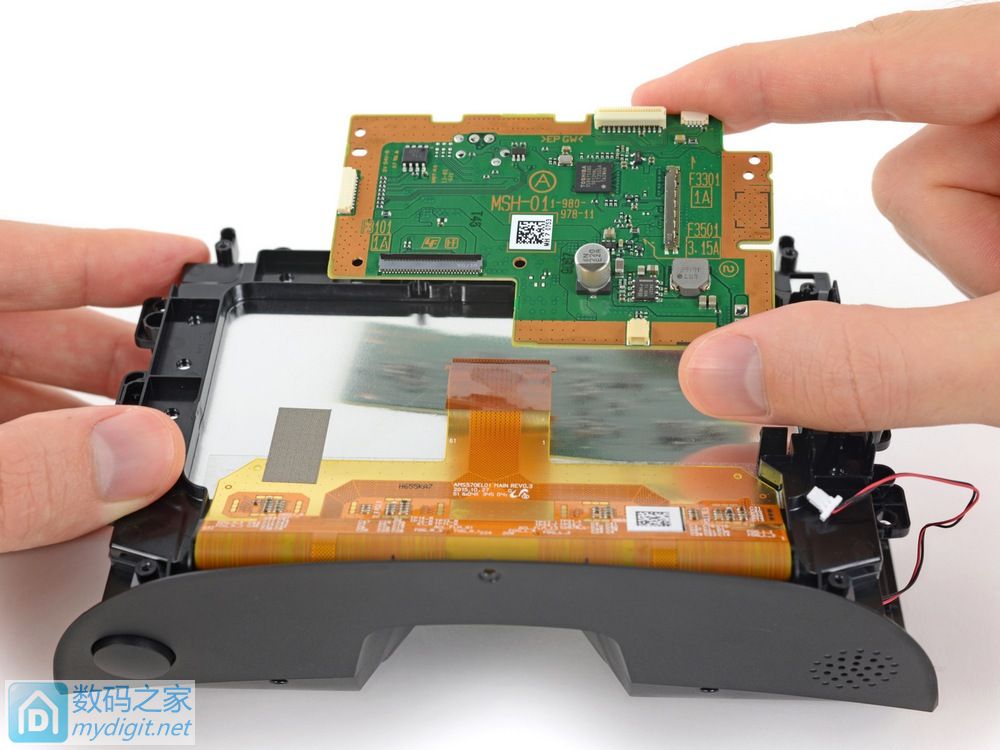

   拆机进行至此终于轮到拆主板了。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

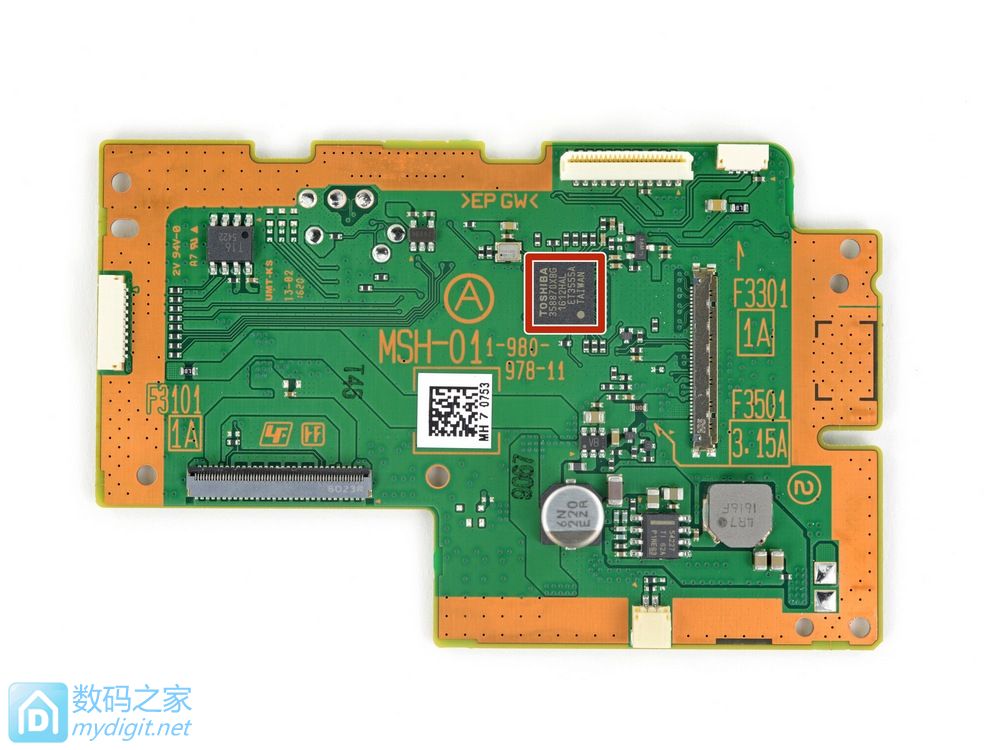

   红框标出的东芝 TC358870XBG HDMI 桥接芯片。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

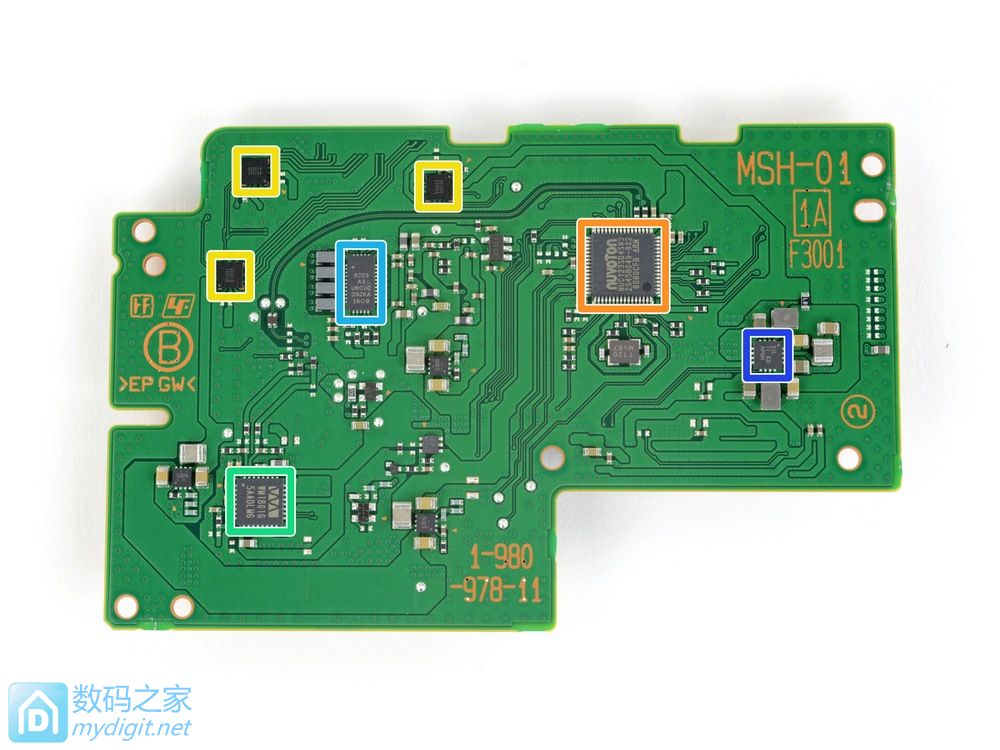

   主板反面,橙:Nuvoton NUC123SD4SN3 NUC123 ARM Cortex-M0 微处理器
   黄:罗姆 BD2802 RGB LED 驱动芯片(x3)
   绿:欧胜 WM1801G 音频控制器
   浅蓝:8203 A3 U8CUC D9JKA 1609
   深蓝:德州仪器 S1L 621 APGH,可能是给 AMOLED 显示屏供电用的。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

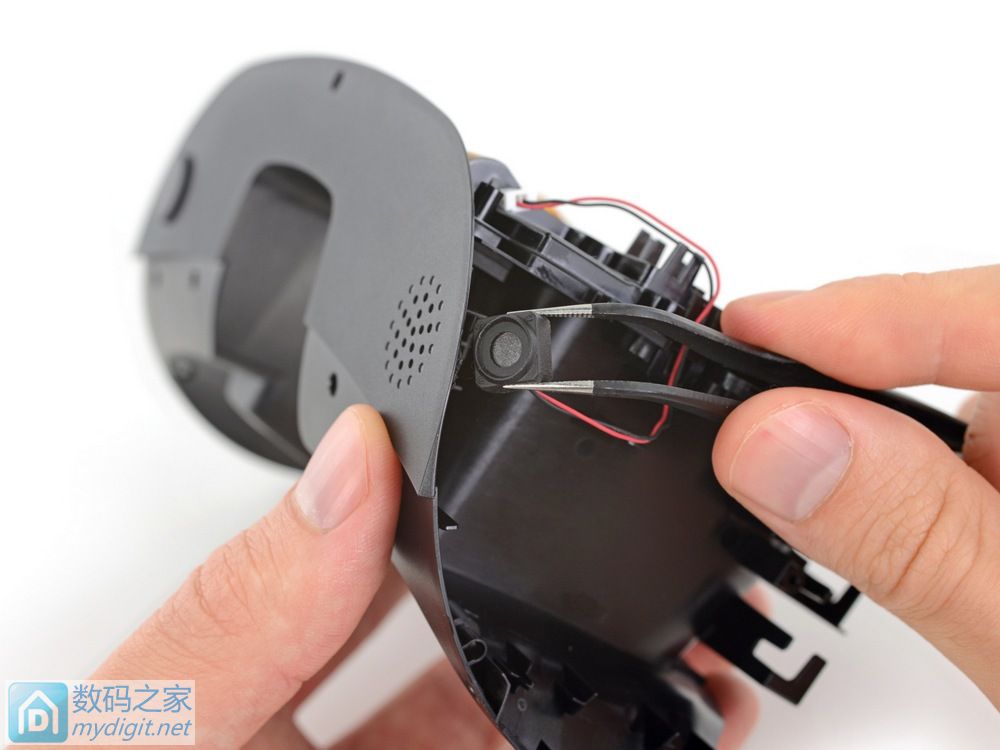

   位于遮光罩底下的大个儿麦克。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

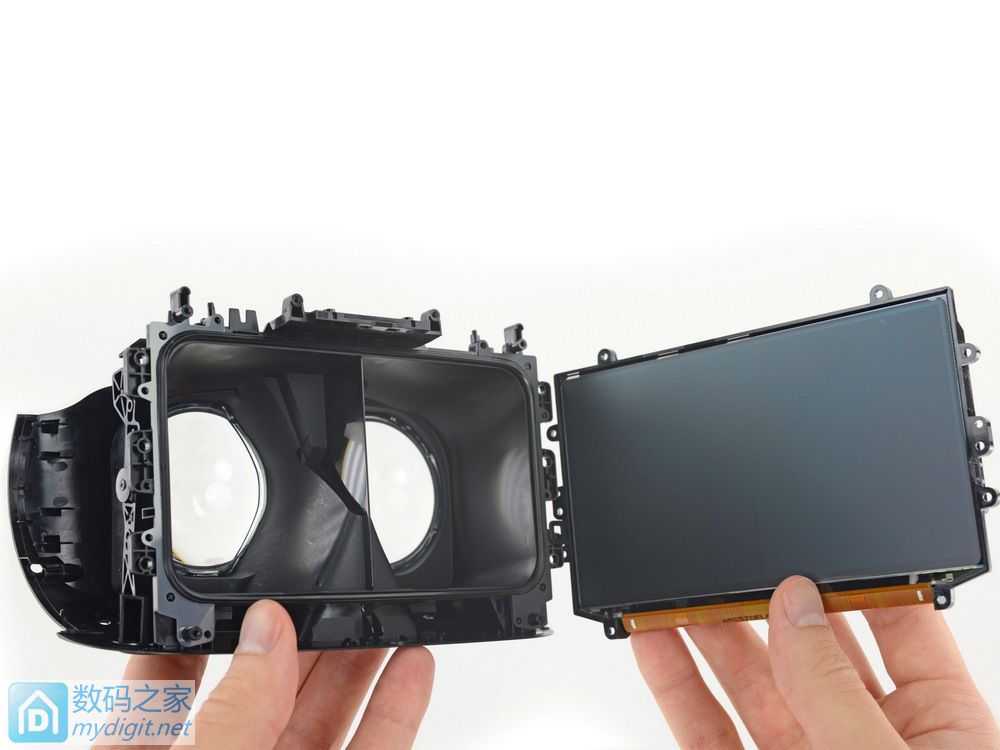

   显示屏与透镜组件之间是靠几颗螺丝和2个卡扣固定到一起的,还算好拆。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

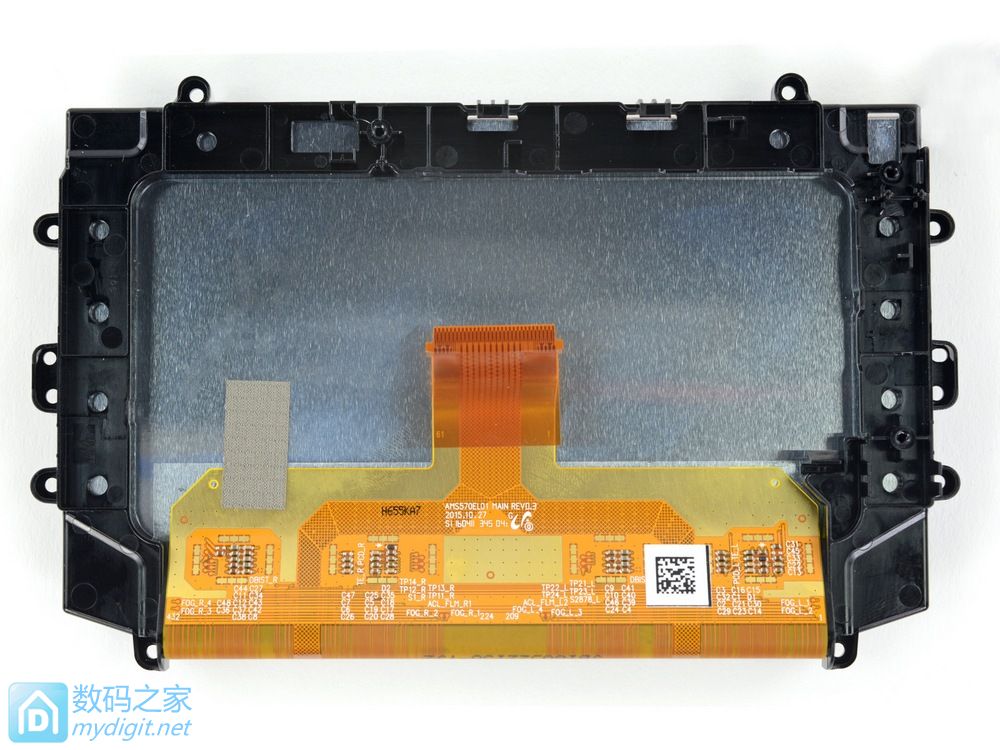

   跟 Rift 与 Vive 不同的是,PS VR 采取的是数字式瞳距调节,其原理类似于相机上面的数码变焦,成本低廉画质平平。根据 iFixit 的测试,发现这块屏幕的像素排列方式与三星某爆炸旗舰手机的 OLED 屏幕高度一致,不过像素密度要比前者高出18%,实际看起来画面颗粒感并不明显。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

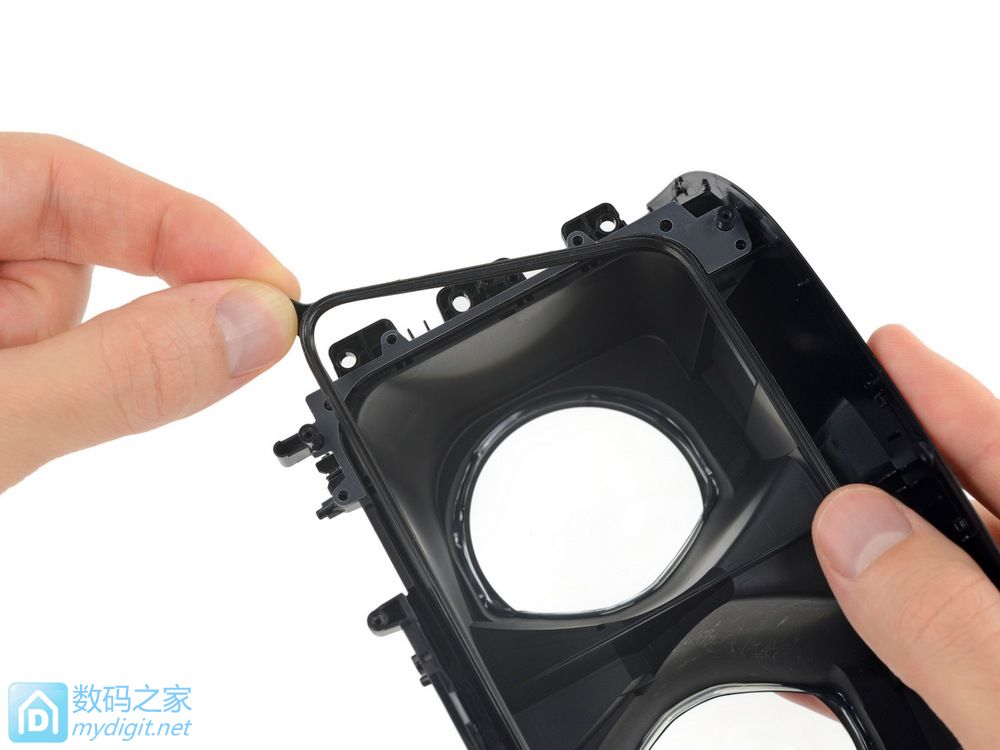

   透镜组件与屏幕之间隔着一层橡胶防尘圈,
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
  透镜被少量胶水黏在边框上,稍加用力就能给捅下来。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

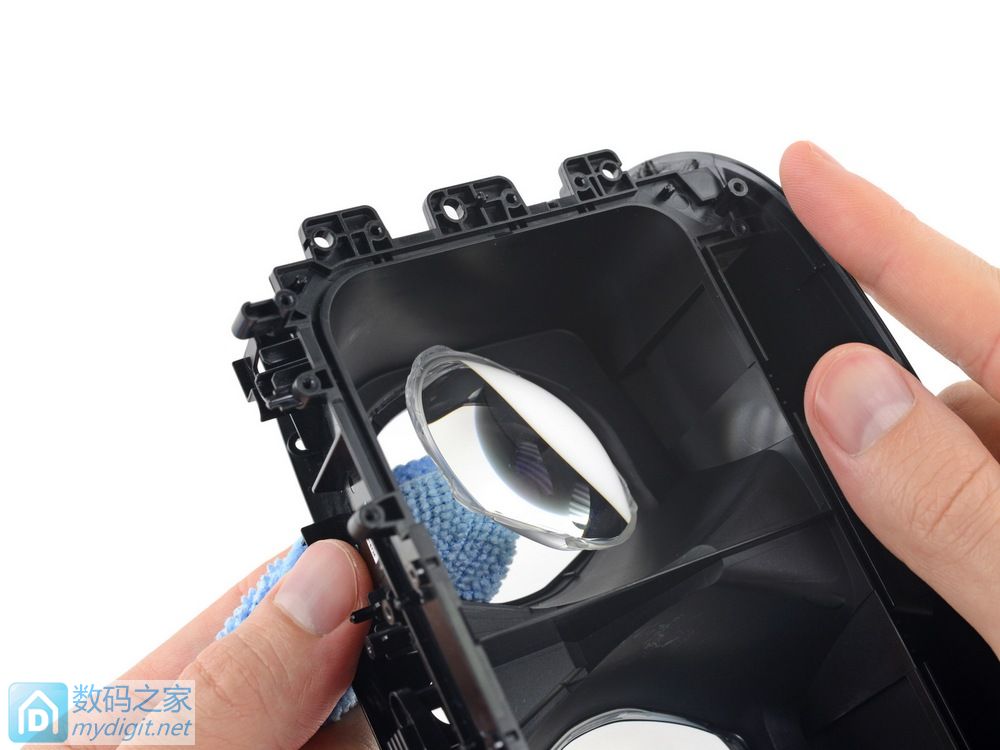

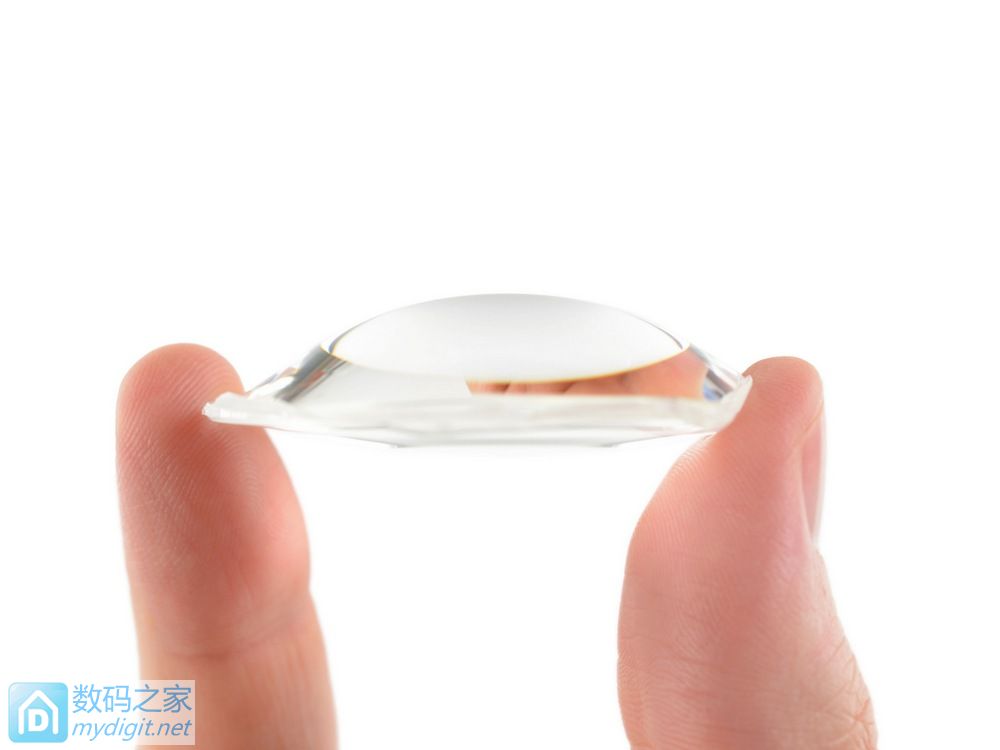

   PS VR 上的透镜厚度有14毫米,这种透镜没有按照菲涅尔原理制造,看起来和玻璃啤酒瓶底很想象,技术含量可能不如菲涅尔透镜那么高大上,但是所展现的画面却比前者更有“凝聚力”。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   整个拆机工作已接近尾声,最后把头带也给拆了吧

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

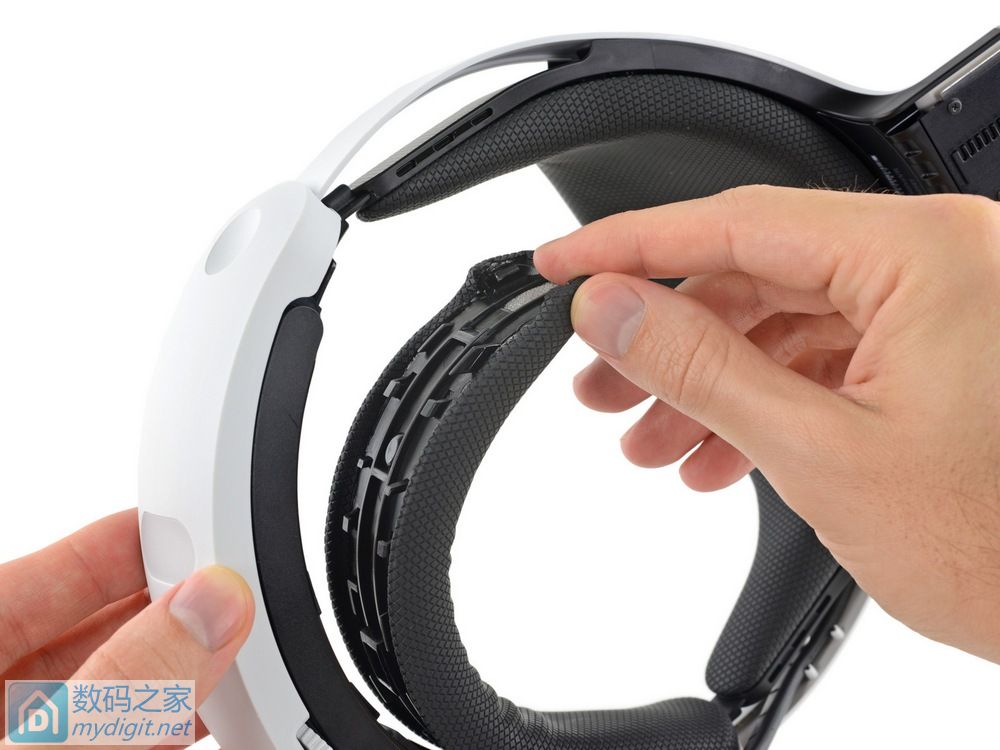

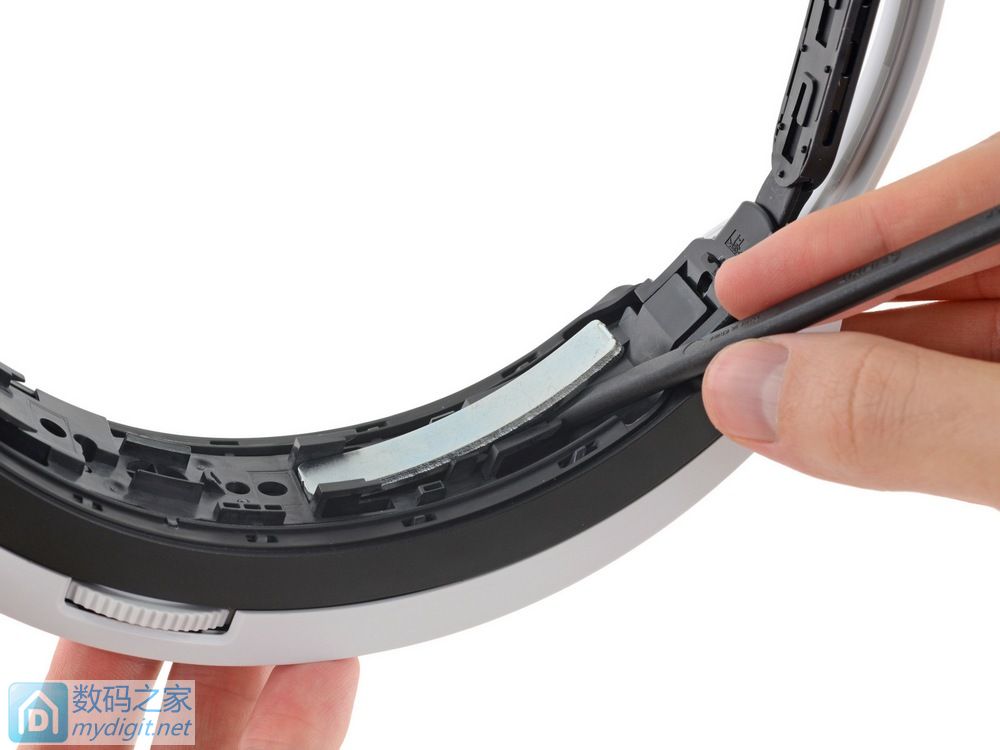

   缓冲海绵垫使用卡扣固定在头带上的,替换拆洗都很方便。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   头带松紧调节拨轮两侧各有一配装块,佩戴期间不会因“头重脚轻”导致显示器部分总是往下滑。即使有配装块,PS VR 也要比 HTC Vive 轻,前者总质量为 515 克,后者总质量为 563 克,但是2者又都比 Rift 重,Rift 总质量只有 470 克。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   头带上的 2颗 LED 能保证使用者在做出低头、左顾右盼动作时,也能被位置跟踪系统所“看到”,在进行 VR 应用时更具真实感。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

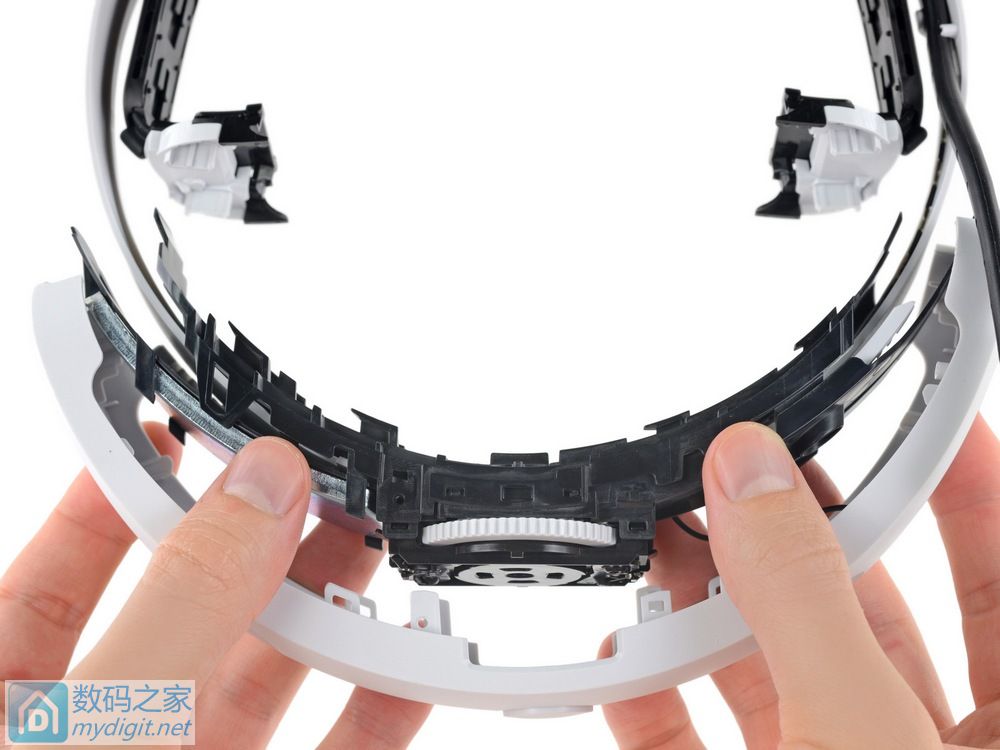

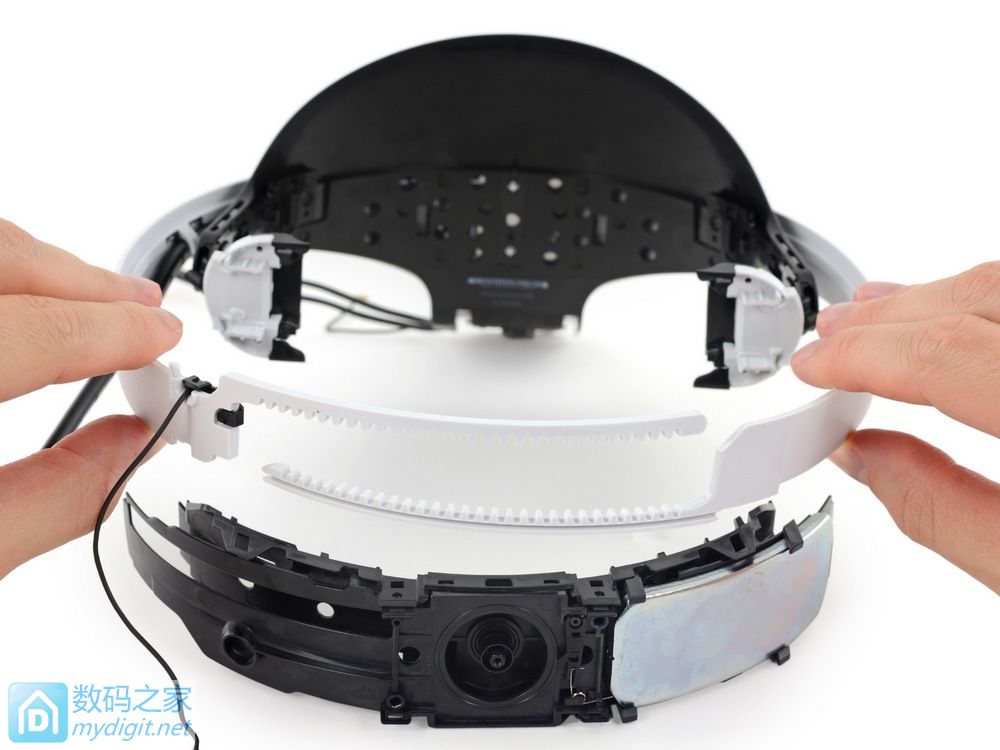

   头带松紧装置结构很简单,齿轮带着两个齿条展开或收缩,实现拉紧或松开头带的动作。齿轮组件中的锁止机构,可起到防止头带调好后乱动的作用,顺便把整个显示器稳稳夹在头上,不管脑袋瓜怎么动显示器都不会轻易掉下。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

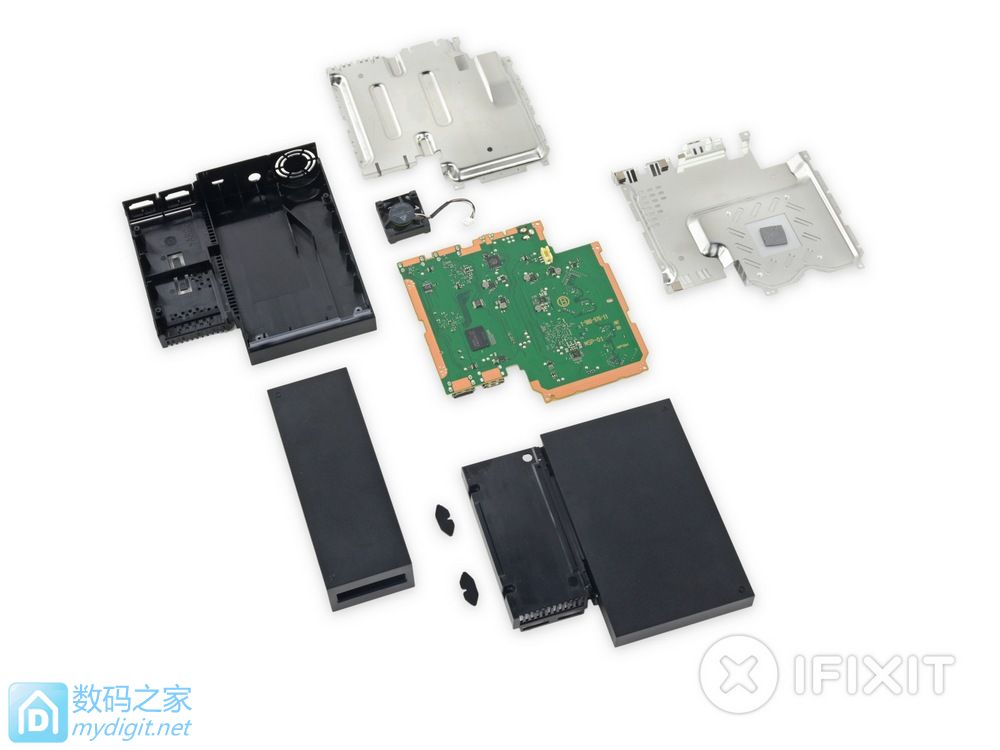

   拆完头戴显示器,再拆这个缩水版 PS “游戏机”,它的本质是个信号中转器,打游戏是完全没戏的。

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

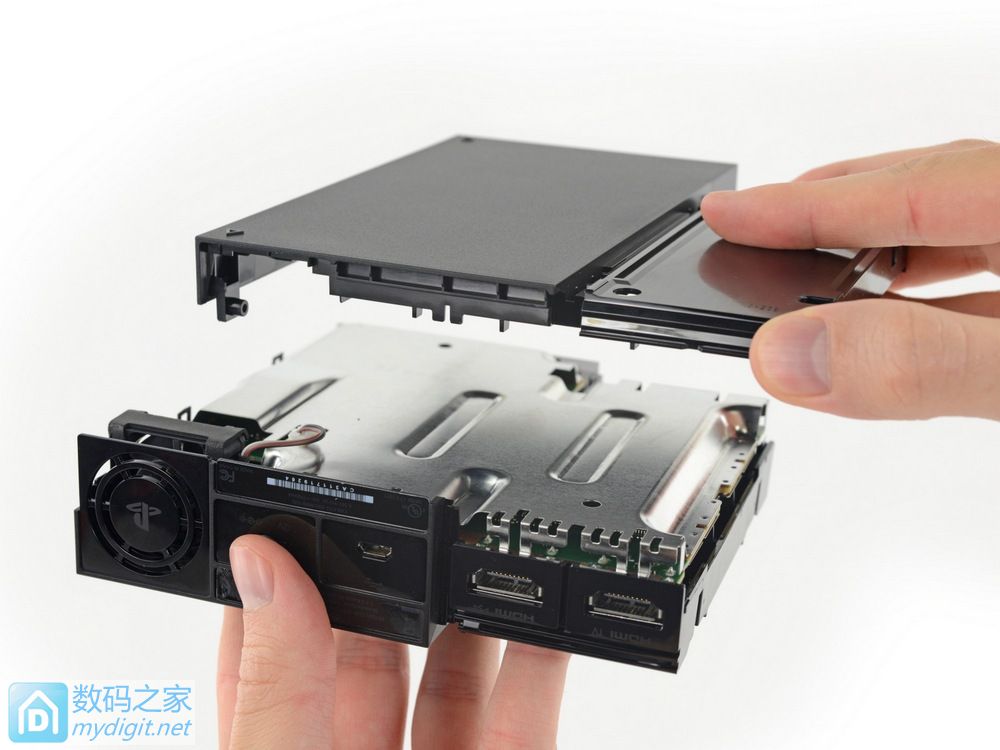

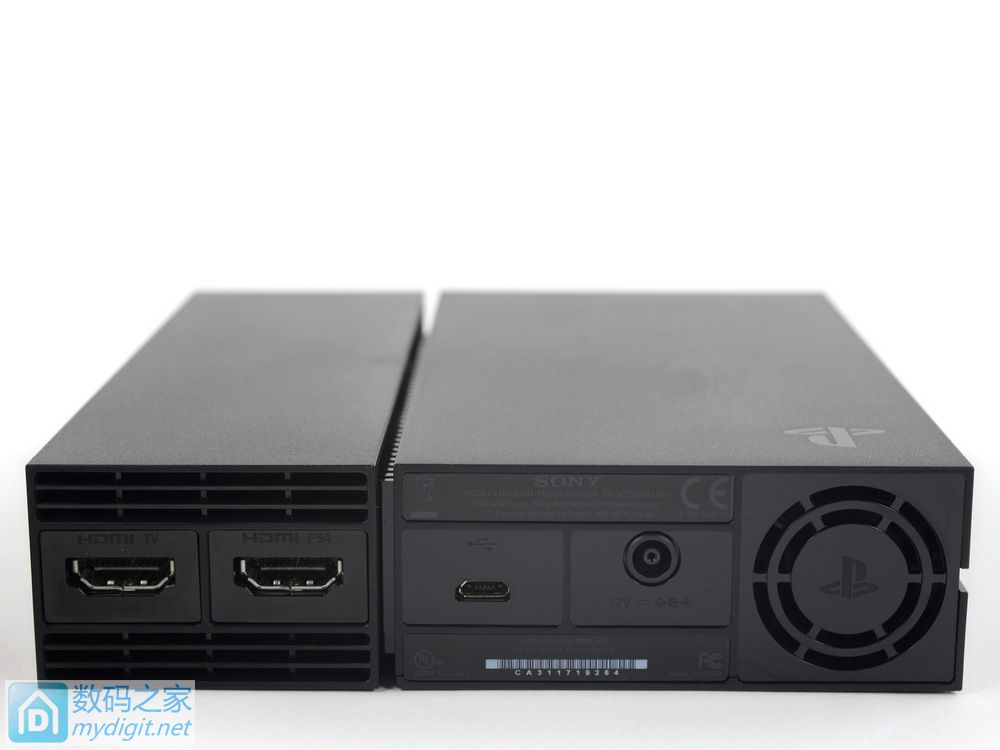

   这个中转器带有3个HDMI端口(一个用于从 PS4 接收视频信号,另两个用于将视频投送到电视和头戴显示器上)、1个 USB、专用AUX和直流电源端口

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

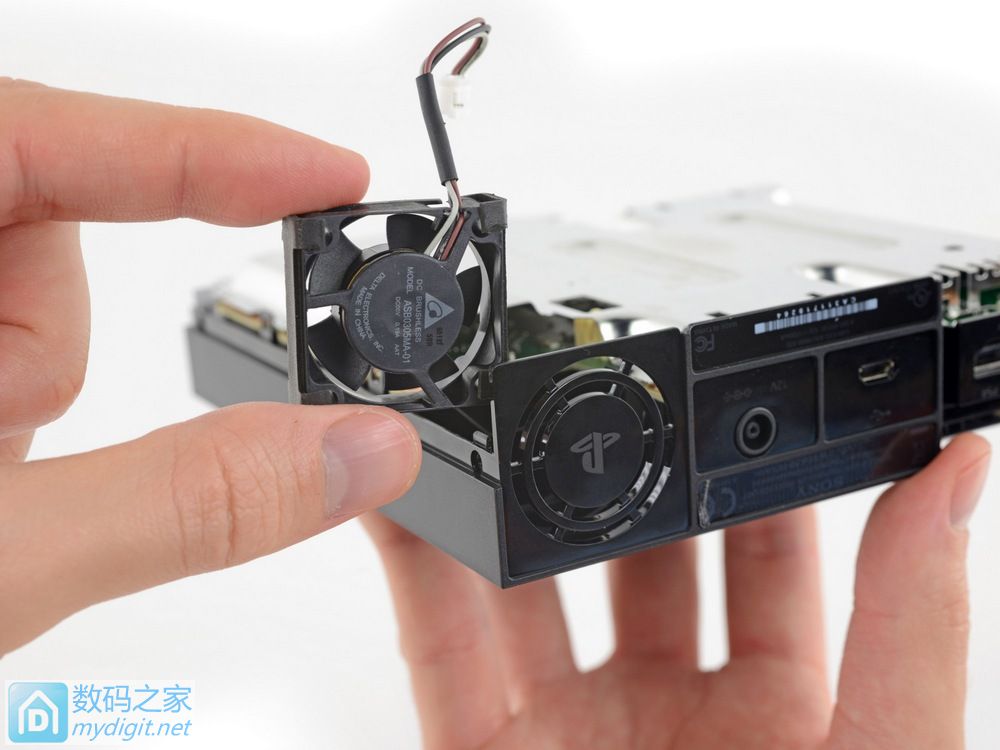

   这小风扇真是可爱极了~~
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

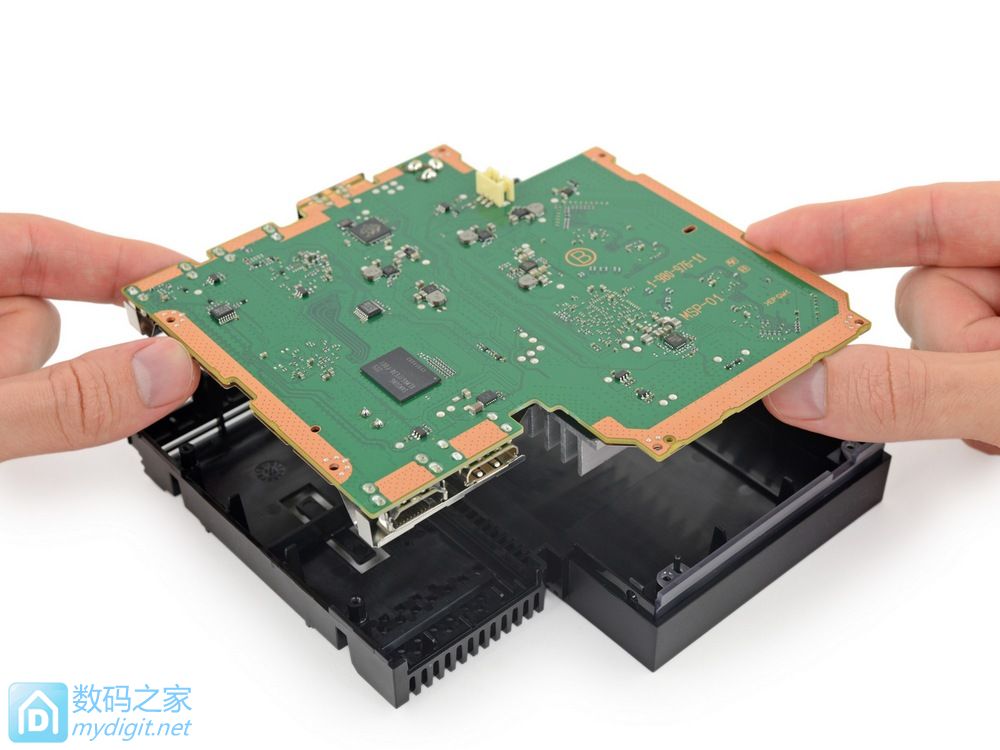

   处理器盒子里就这一块板子,根据索尼说明,这个处理器不具备图像(3D图形)处理能力(但是能处理3D音频信号)。
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
   中转器主板的正面有 Marvell DE3214-B0 Armada 1500 Pro 4K HEVC视频编码芯片(红)
   三星 K4B2G1646Q-BCMA 256 MB DDR3 内存(橙,x4)
   ADV7626 HDMI 2:2 交叉点收发器(黄,x2)
Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

   反面:三星 KLM4G1FE3A-F001 4 GB eMMC(绿)
   Marvell 88E8087-NMN2(蓝)

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告

Note 7"同款"屏幕 索尼PlayStation VR详细拆机报告
    =========== 全贴完 ============
