之前收了一只罗技的M185无线小鼠标,折腾了几天,装上了电量指示灯
今天来发个拆鼠加灯的帖子吧

就是他,灯已经加好了,所以外观上和原厂稍微有点区别
罗技M185无线鼠标拆解并加装电量指示灯


底部铭牌带优联标志,可以用6通道接收器,不过随机配的是NANO的
罗技M185无线鼠标拆解并加装电量指示灯


送了一节GP碱性电池
罗技M185无线鼠标拆解并加装电量指示灯


开始拆了,只有一颗螺丝
罗技M185无线鼠标拆解并加装电量指示灯


一共一块板,挺简单的
罗技M185无线鼠标拆解并加装电量指示灯


电路板背面
罗技M185无线鼠标拆解并加装电量指示灯


电路板正面
罗技M185无线鼠标拆解并加装电量指示灯


我这个是REV002的版本
罗技M185无线鼠标拆解并加装电量指示灯


在查找资料的时候,发现好像一共有三个版本
其中001版和002版都是带指示灯位置的,003版的不带
罗技M185无线鼠标拆解并加装电量指示灯

三个版本的图分别来自:
001版,网友(自行车杀手)的帖子:http://bbs.mydigit.cn/read.php?tid=1070089
002版,网友(jtcat)的帖子:http://bbs.mydigit.cn/read.php?tid=1870739
003版,网友(杨小伟)的帖子:http://bbs.mydigit.cn/read.php?tid=2005543

M185出厂默认都没有指示灯,但是与他类似的M325是有的
这是M325的PCB,来自网友(tydaa自动化)的帖子:http://bbs.mydigit.cn/read.php?tid=1798132

指示灯叫D2,与之连接的两个电阻叫R30和R31
罗技M185无线鼠标拆解并加装电量指示灯


我的REV002板子也有这几个元件的标识,连名字都一样
这里我已经焊上了,原来是空位
罗技M185无线鼠标拆解并加装电量指示灯

go on
本帖最近打赏记录:共21条打赏M币+256
wuren M币 +3 改的挺好,几乎完美。 我不是帮帮团,我是自费的呦 03-18
fzguo M币 +5 正好我也是这款鼠标 03-17
追求三字真理 M币 +3 这样改造很直观,方便 03-07
toppers M币 +15 加的led也要电啊,浪费了 03-05
毒药大师 M币 +8 不错,改的非常好 03-05
wlylth M币 +30 手艺不错,尤其是导光条加的很酷,不过感觉M185很省电了,基本1年一节电池,没什么必要。 03-03
印山云水 M币 +10 原創內容 03-03
壹号电池 M币 +30 認真發帖 03-03
hongo M币 +5 电量显示器也耗电啊。。。 03-03
happy_2000 M币 +8 謝謝分享 03-03
离线k1503

发帖
6525
M币
11788
专家
43
粉丝
94
只看该作者 1楼 发表于: 03-01

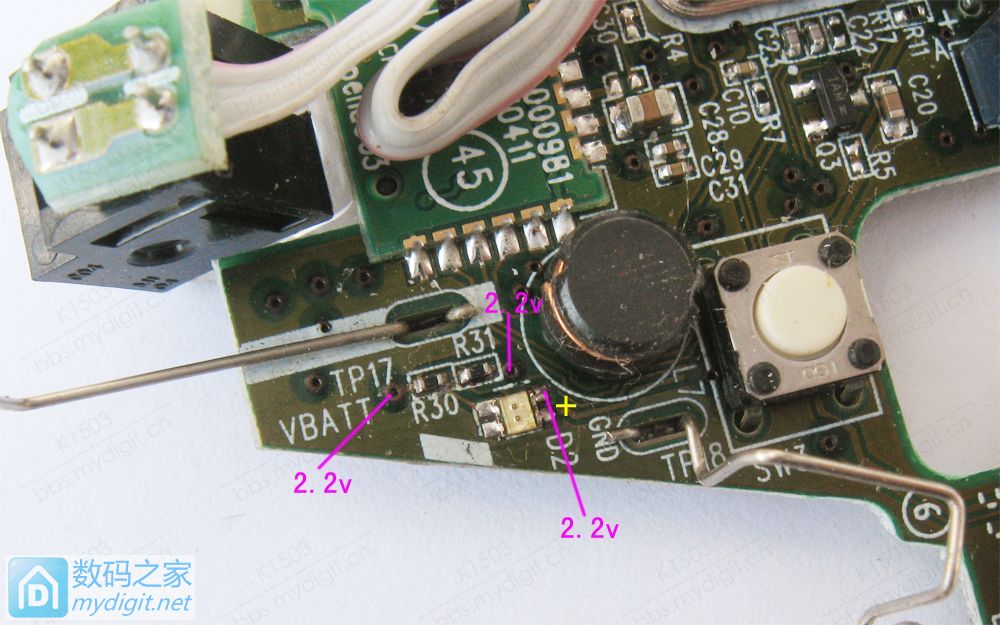

经测量发现, D2右侧两脚是连在一起的, 开机后电压在2.24v, R30和R31两侧的电压也是2.24v
该亮灯的时候, 鼠标IC会控制R30或者R31上的电压拉低, 这一路的LED就点亮了
电压2v多, 那么用0Ω电阻就可以, 于是去某1元POS机上拆了两个0电阻和一个双路红绿LED
D2右侧是正极, 已标示

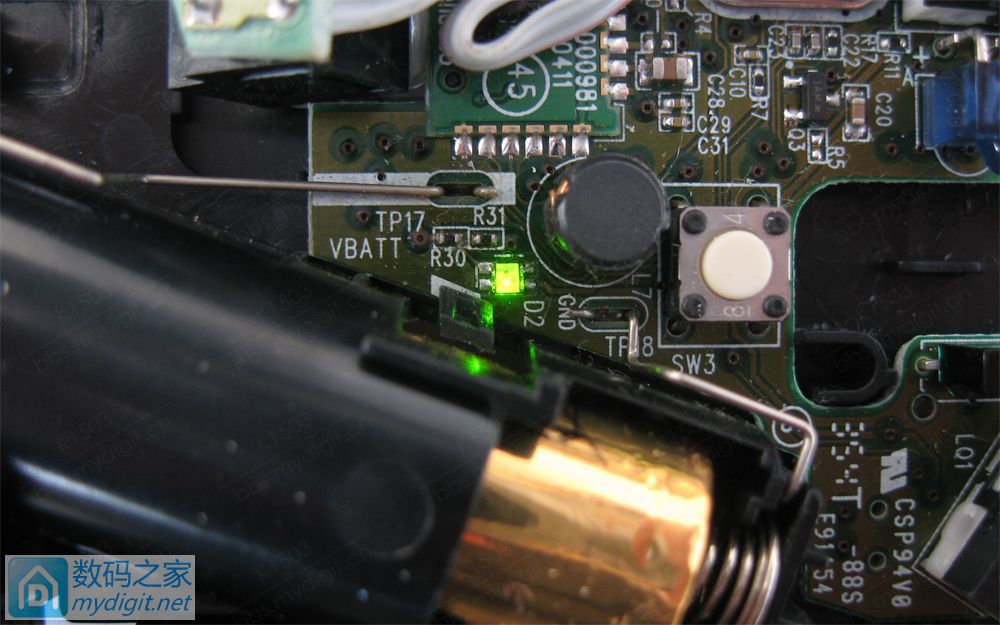

焊好之后开机, 耶....... 开森

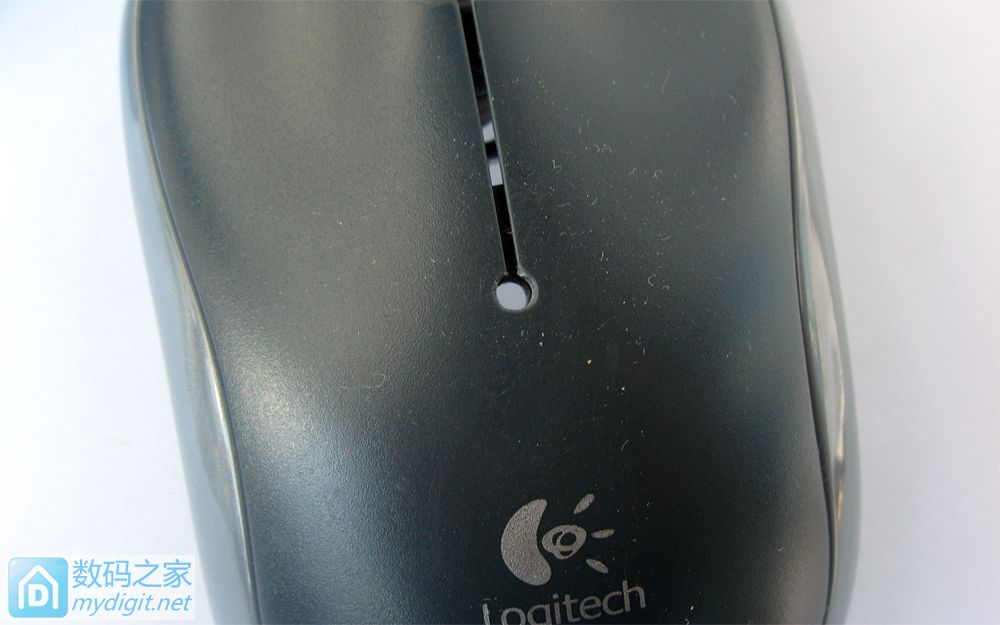

不过紧接着发现一个问题, 打了个小洞几乎看不见灯光

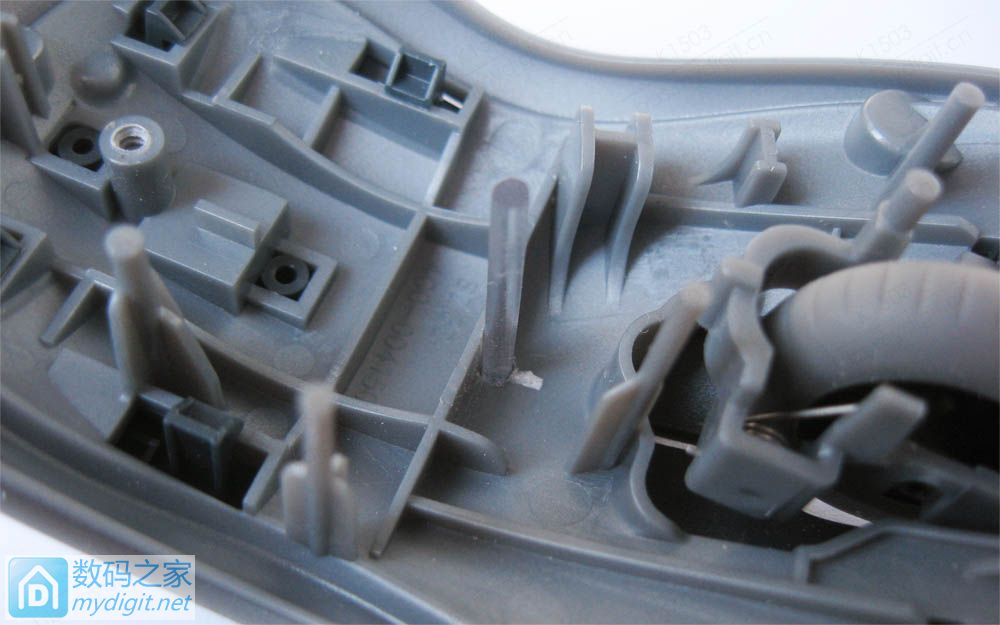

两层都打通了

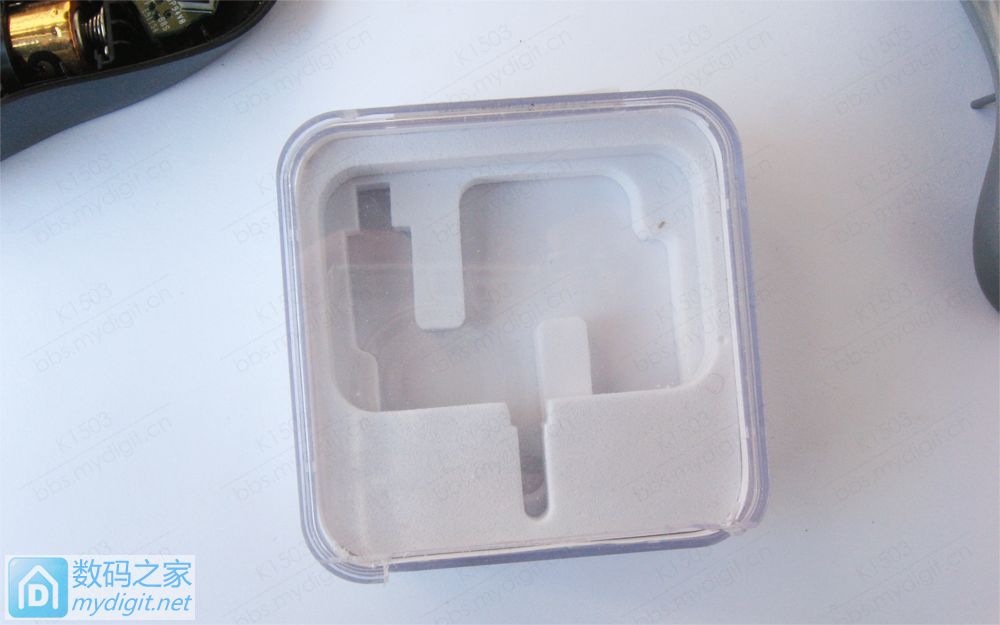

那么还需要一个导光柱, 于是找到一个盒子, 很眼熟的一个盒子

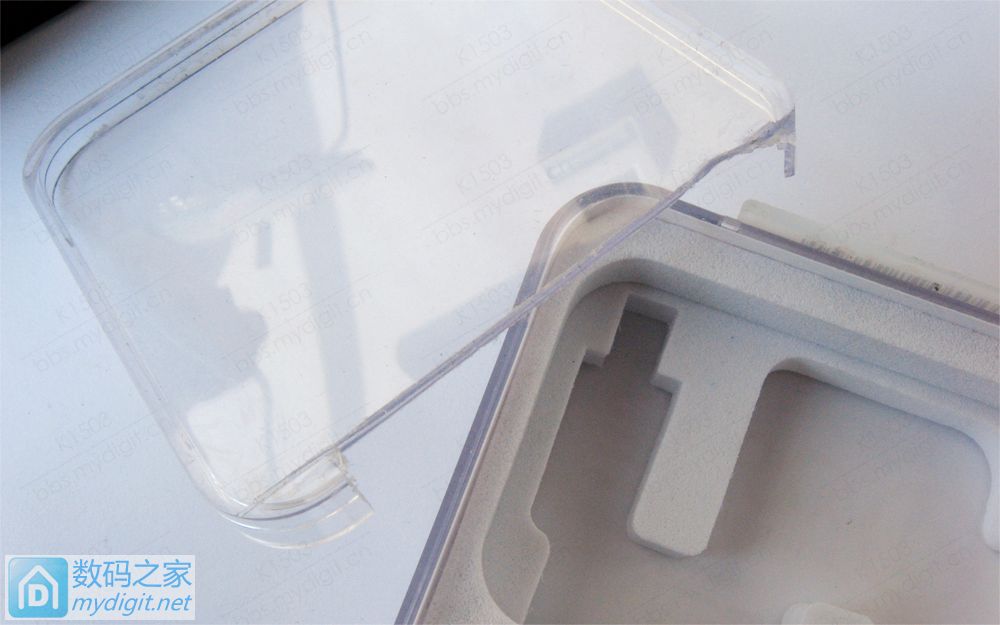

把边切掉一条, 只有这里够厚




打磨成2mm左右的圆柱, 又用抛光膏抛光了一下, 晶莹剔透了

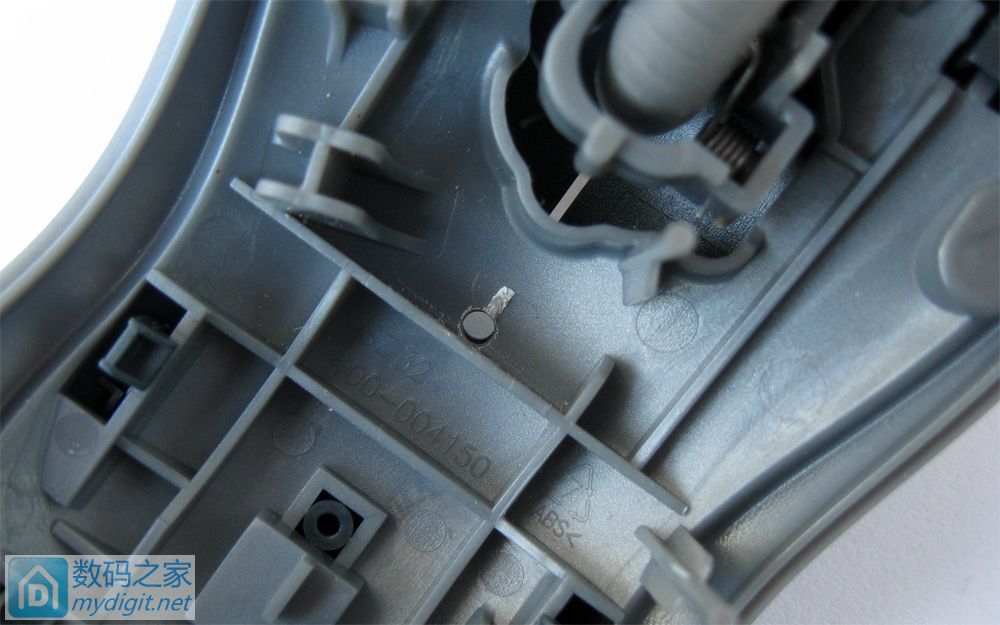

塞进小孔里, 卡的挺紧, 应该不会掉

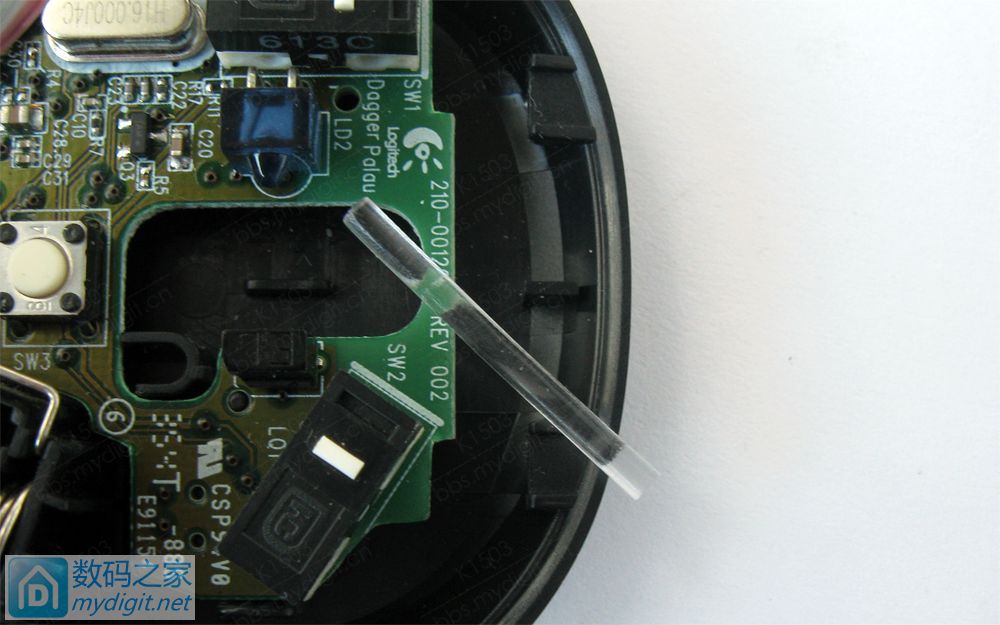

装回去的时候, 发现导光柱不在LED的正上方, 不过效果还可以

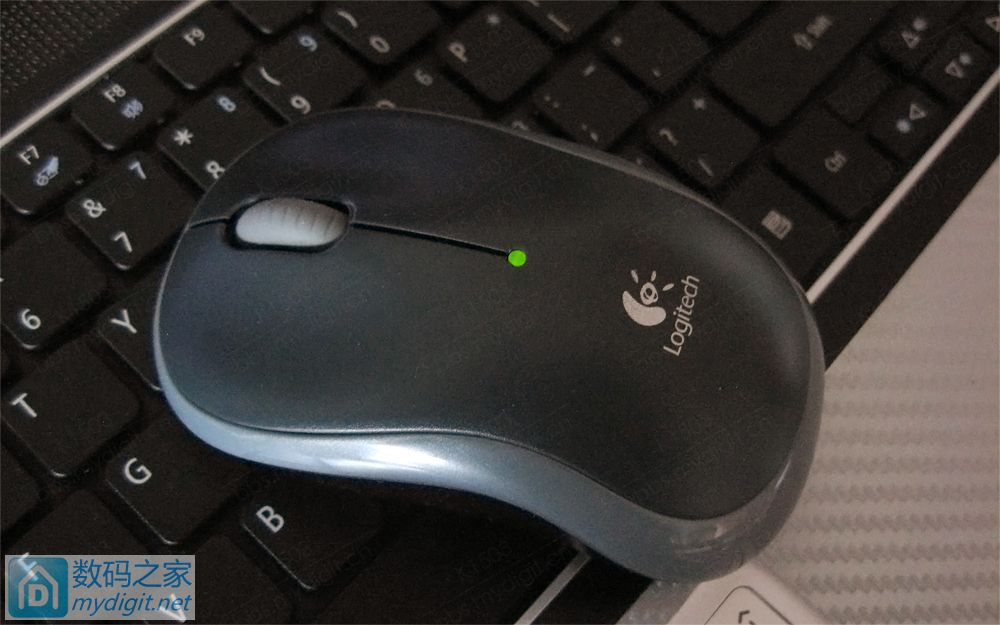

开机绿灯亮, 10秒后熄灭

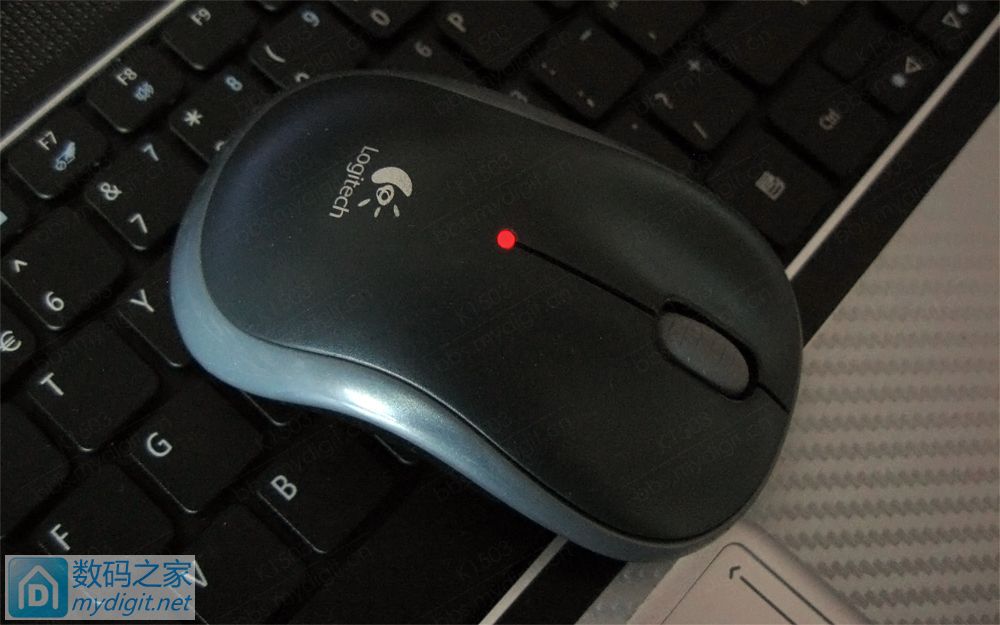

低压报警是红色的, 貌似比绿色的还亮一些



至此改造完成, 继续服役
