快点电 是一个比较新的品牌,由深圳市富毅科技生产。
内容分为几部分:外观、协议兼容、带载测试、波纹测试和详细拆解


第一章:外观

包装比较简陋,使用纸盒简易包装
纸盒正面印刷有型号、输出功率和厂商标识


打开包装,躺在其中的白灰相间的充电头


取出。盒子里没啥其他东西了
usb插口一抹骚红


厚度


成正方体,长宽基本一致


侧面印刷有英文输出参数和高通qc3.0的图标
产品型号:JK050240-S04US
输入参数:100-240V-50/60Hz
输出参数:3.6-6V 3A/6-9V2A  9-12V1.5A

另外一个侧面印刷了中文的输出参数和厂商
另外一个型号AC-Q18W-W
峰值输出22W
两面印刷参数居然不一样,也是令人费解


USB-A输出插座为橙色
这面有品牌标识和qc3.0标识


usb口似乎不是太正?


两个大侧面没有标识
其中一个侧面有个灯


和小米6原子充电器(左)、华为快充充电器(右)简单对比大小
总体来说三围中的两围要比其他两个充电器都要大一小圈


其中最厚的一个



市电插头不吸磁

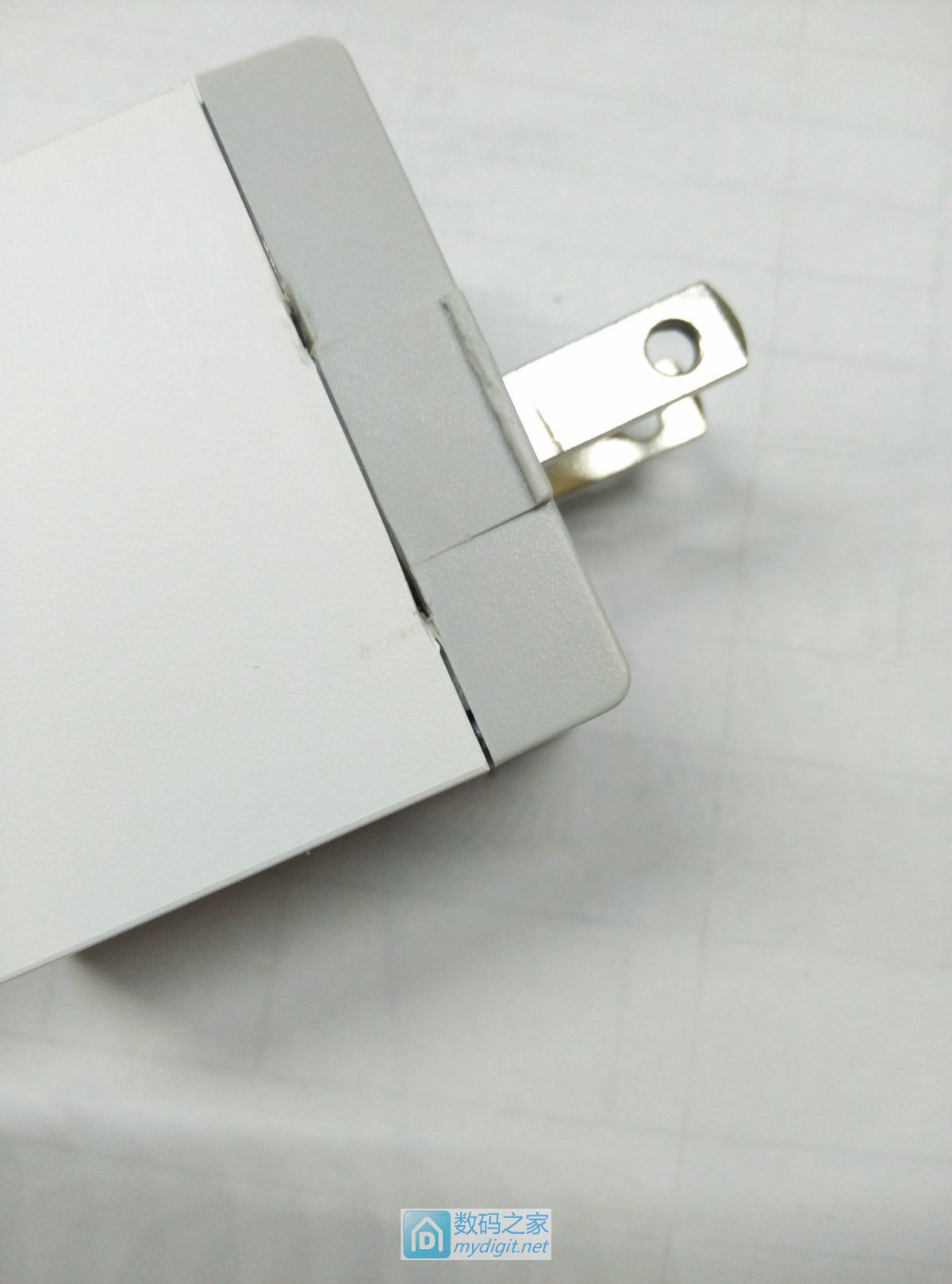

市电插头边缘有突出防止手滑触电


go on
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共26条打赏M币+363
yaodao6699 M币 +4 認真發帖 2017-08-11
季yy M币 +22 - 2017-07-03
zeng_zww M币 +13 謝謝分享 2017-06-28
weizaisifang M币 +13 謝謝分享 2017-06-22
kkdkj M币 +20 謝謝分享 2017-06-21
应试教育 M币 +5 謝謝分享 2017-06-20
powell007 M币 +15 謝謝分享 2017-06-20
hfsp M币 +15 新品牌只要认真做事质量不会差,不然不会有新铭牌出来的。 2017-06-19
184562832 M币 +15 優秀文章 2017-06-18
wjhwpp M币 +15 謝謝分享 2017-06-17
离线2545889167

发帖
11619
M币
56329
专家
255
粉丝
4524
只看该作者 1楼 发表于: 2017-06-16
第二章:快充协议兼容测试

用的测量仪器是自制的USB表
基于efm32的彩屏蓝牙USB电压电流表,支持QC2.0/QC3.0/MTK快充诱骗 |http://bbs.mydigit.cn/read.php?tid=1825596
再焊接个USB电压电流表|http://bbs.mydigit.cn/read.php?tid=1881373
自己做的USB电压电流表供电改造+程序升级|http://bbs.mydigit.cn/read.php?tid=2111557

颈椎不好的朋友多看看这楼,就好了,hhhhh

空载电压

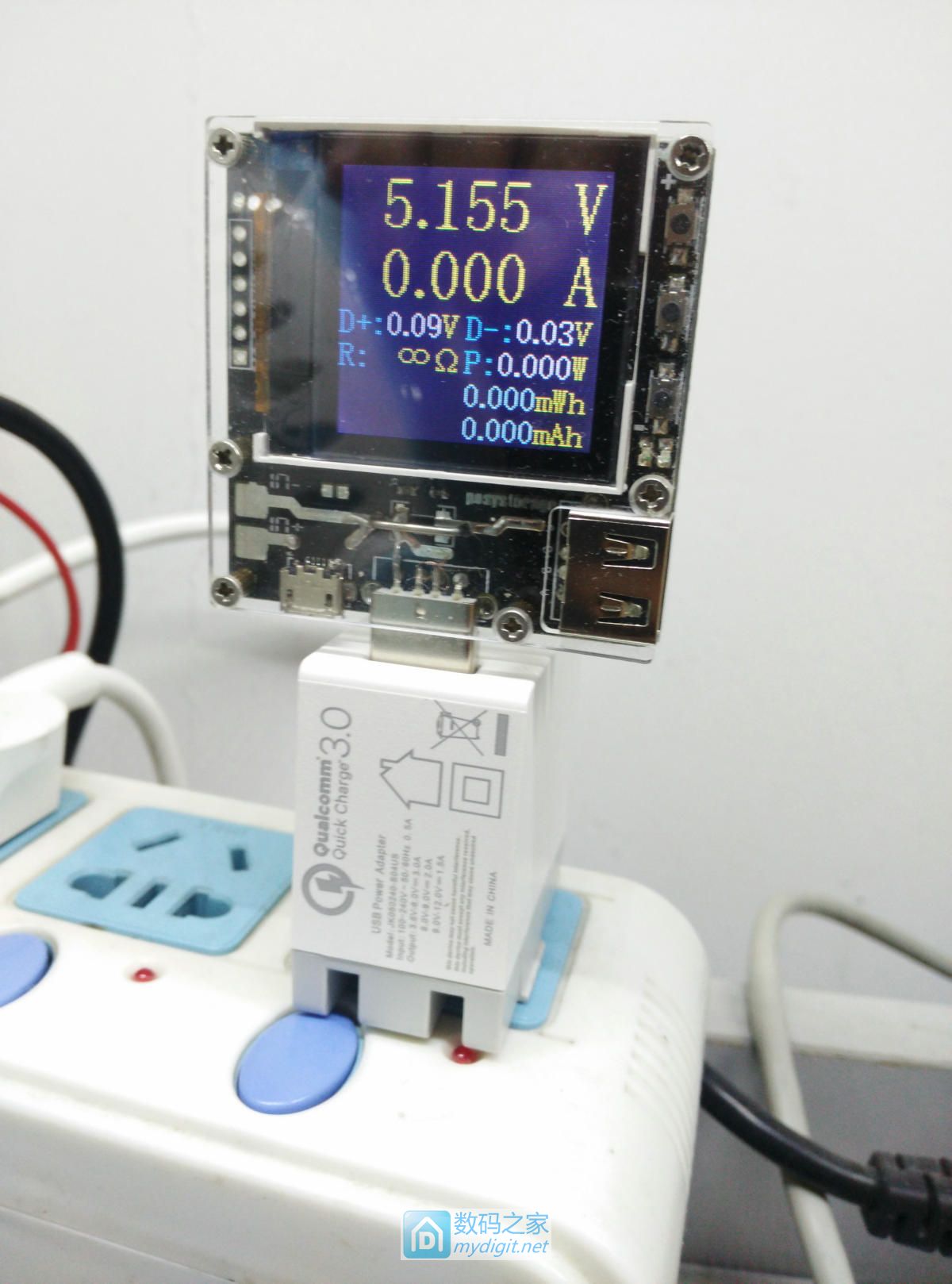

qc2.0测试
9V


12V


不支持20V


5V


qc3.0 诱骗成功,最大支持到12V
选了其中两张图



mtk-pe
不支持
自动 测试直接报错


手动 电压没有变化


华为海思fcp 不支持


给乐视移动电源充电。成功识别12V,不过移动电源是满电,电流并不大




第三章:带载测试

5V空载


1A


2A


3A


5V档输出最大功率约为18.2W
整个过程线补强度一直很大,接近满载时,电压到了5.4V



9V档
空载


1A


1.5A


2A


2.2A 接近保护 此时功率20W
整个过程有明显线补,补足到9.3V


12V档
空载
此时空载有明显的肃叫,带载后声音消失


1.5A


1.77A




接近保护 1.9A 此时输出功率23W


这个电源的输出电容不小
从插座拔下来以后,还能带动测试表那么10几20秒(表本身大概40ma的样子)




go on
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共11条打赏M币+162
yzs8414 M币 +13 謝謝分享,楼主PM个地址。 2017-09-19
zeng_zww M币 +13 謝謝分享 2017-06-28
xccdosp M币 +30 原創內容!我就想知道多少撸的! 2017-06-24
kkdkj M币 +20 謝謝分享 2017-06-21
hfsp M币 +13 優秀文章 2017-06-21
应试教育 M币 +5 原創內容 2017-06-20
powell007 M币 +15 認真發帖 2017-06-20
wjhwpp M币 +8 謝謝分享 2017-06-17
佳维 M币 +15 謝謝分享 2017-06-16
xiaoxuanfeng M币 +15 原創內容 2017-06-16
12
离线2545889167

发帖
11619
M币
56329
专家
255
粉丝
4524
只看该作者 2楼 发表于: 2017-06-16
第四章:波纹测试

示波器DS1504Z。买不起,别人的借来用两天~

整个测量过程中水平时基和竖直分辨都在边,注意看图


波纹测试
5V空载



尖峰频率较低
波纹在35mv左右



其中一个尖峰放大的细节


5V0.5A



频率明显加大
波纹还是30几mv



5V1A


波纹变大
达到47mv


5V2A
频率继续加大
波纹63mv



5V3.1A时


接近满载
波纹70mv



9V空载


波纹36mv


特写


9V0.5A


波纹36mv



go on
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共8条打赏M币+96专家+1
zeng_zww 专家 +1 謝謝分享 2017-06-28
zeng_zww M币 +13 謝謝分享 2017-06-28
kkdkj M币 +15 謝謝分享 2017-06-21
powell007 M币 +15 謝謝分享 2017-06-20
hfsp M币 +22 真正的精华帖子,测试好全面好具体,赞 2017-06-20
wjhwpp M币 +8 謝謝分享 2017-06-17
abigbell M币 +8 来看看老大的装备 2017-06-16
xiaoxuanfeng M币 +15 好专业的设备。 2017-06-16
离线2545889167

发帖
11619
M币
56329
专家
255
粉丝
4524
只看该作者 3楼 发表于: 2017-06-16
还是波纹测试继续

9V2A


55mv



9V2.3A


波纹53mv


系统接近满载 在大块连续的地方 已经达到100khz


12V空载


46mv


12V1.8A时



系统达到满载,尖峰频率达到最高


波纹约50mv


非常整齐的100khz



go on
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共8条打赏M币+146
hfsp M币 +13 謝謝分享 2017-06-21
powell007 M币 +15 謝謝分享 2017-06-20
lzj_876 M币 +8 辛苦,辛苦 2017-06-19
佳维 M币 +20 謝謝分享 2017-06-16
飞向狙沙 M币 +15 - 2017-06-16
trg13 M币 +30 謝謝分享謝謝分享 2017-06-16
rzlx M币 +30 優秀文章,不错不错,价格如何?合适开一波车吧。 2017-06-16
williamgarci M币 +15 謝謝分享,一口气爬到这个楼层。治疗歪脖子病效果不错。 2017-06-16
离线2545889167

发帖
11619
M币
56329
专家
255
粉丝
4524
只看该作者 4楼 发表于: 2017-06-16
第五章:拆解

最后是人民群众喜闻乐见的拆解
拆开方法不难 灰黑分界线就是超声波焊接的
用美工刀插入缝隙,锤子敲刀背,敲一圈,就开了
勉强算是伪无损开壳吧,内盖还是有些受损,主要是敲的有点深


从开口望进去,能看到主变和输出滤波电容



折叠的插头,为一个单独的小模块


请出数码之家神器22合一拆开盖板。此处应有掌声


内部两个金属条连接插头和pcb触点


金属条不吸磁


螺丝吸磁


抽出电源 三部分做个合影


电源板正面
元件直接填了固定胶


电源PCB反面。元件数量并不是很多集成度很高。


热缩管包的是输入保险丝。没有防浪涌的ntc


初级滤波电容
两个400V15uf电容和一个电感(中间热缩管包裹)构成pi形滤波


y电容 和旁边的usb母座以及电源指示灯



usb母座外壳吸磁


输出电容
两个680uf 16V
不是固态电容,差评~


go on
本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
本帖最近打赏记录:共1条打赏M币+15
mousebat04 M币 +15 看起来跟一般的充电头差不多,就是多了快充ic 2017-06-16
离线2545889167

发帖
11619
M币
56329
专家
255
粉丝
4524
只看该作者 5楼 发表于: 2017-06-16
继续拆解
这次看背面

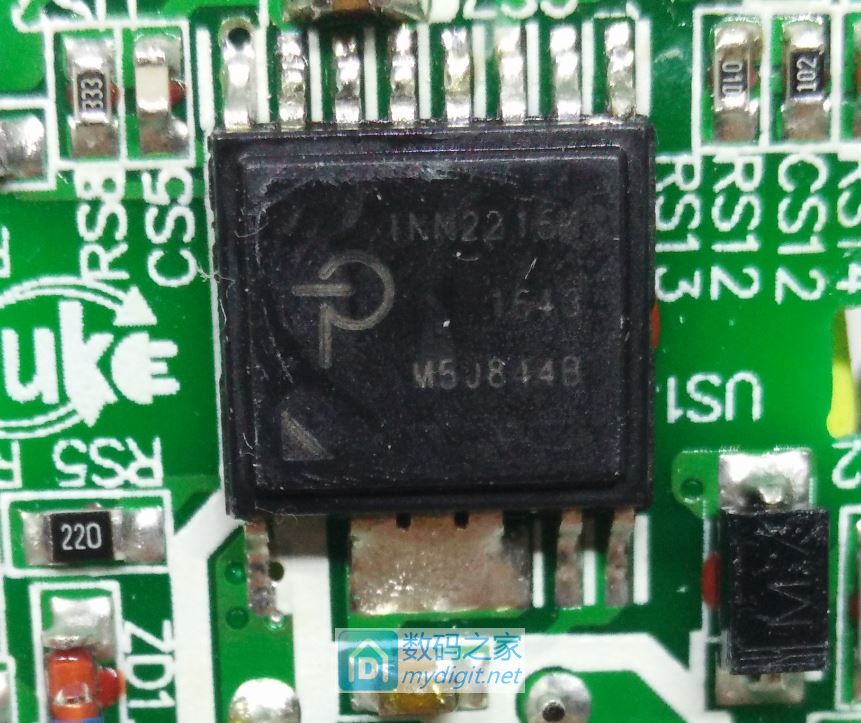

主控芯片型号为INN2215K高集成度主控。包含扫描逆程控制器,650 V MOSFET,二次侧传感和同步整流驱动程序,支持快速充电协议3.0 USB-PD,连续调整输出电流和电压。(ps和小米6电源适配器相同方案。小米6电压适配器拆机图见12楼)

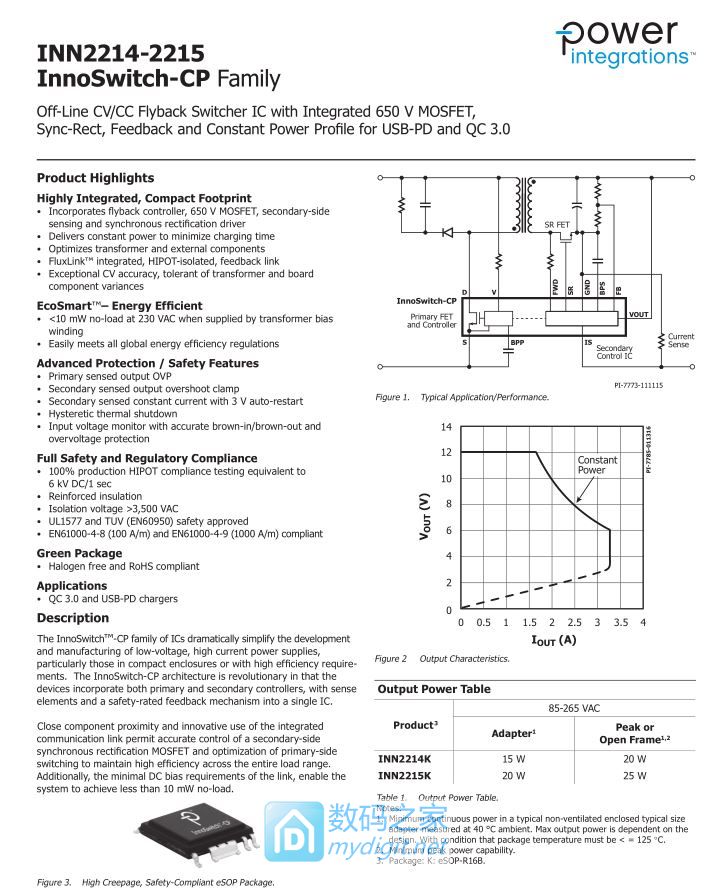

手册第一页截图

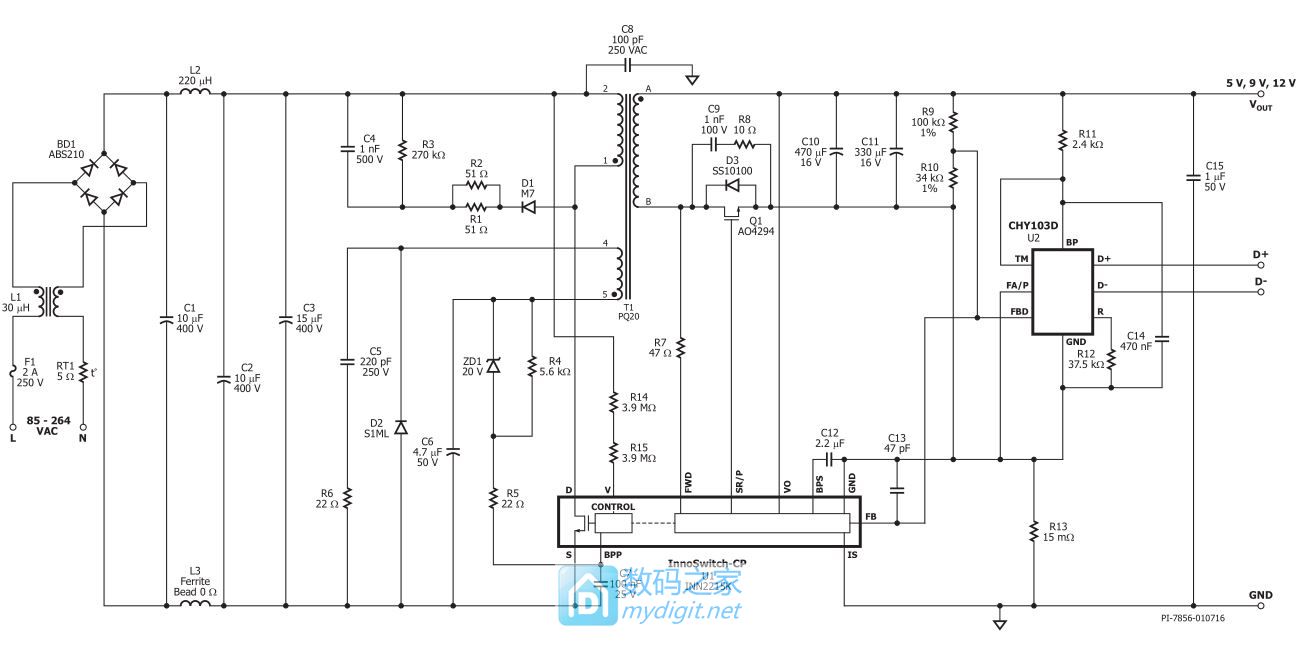

典型应用电路图

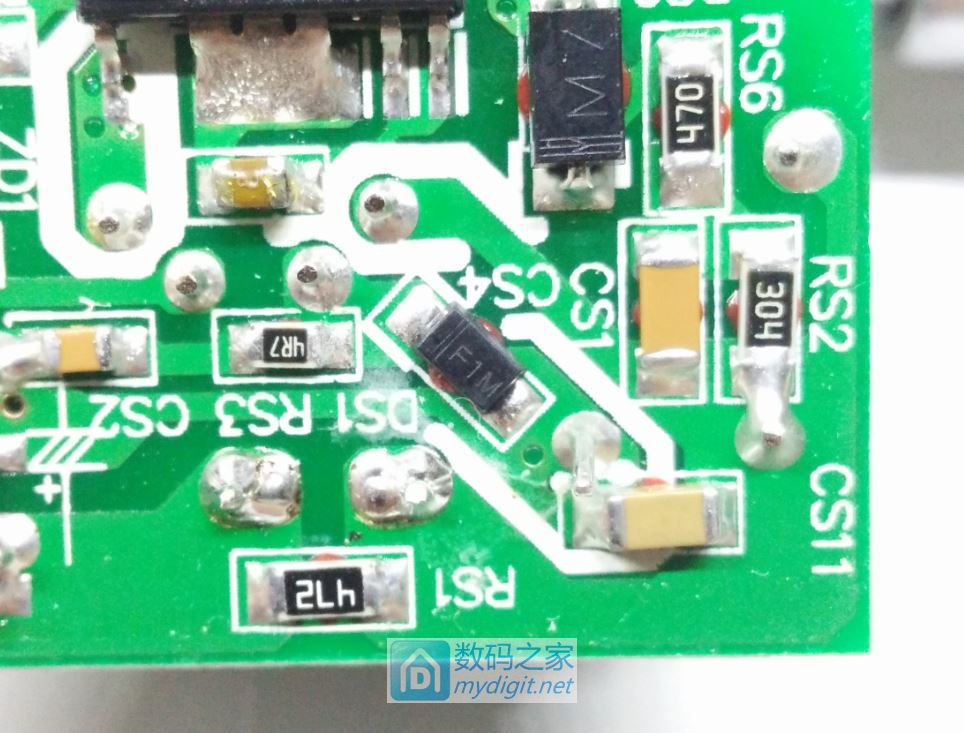

初级的部分元件


整流桥和市电接口的触点

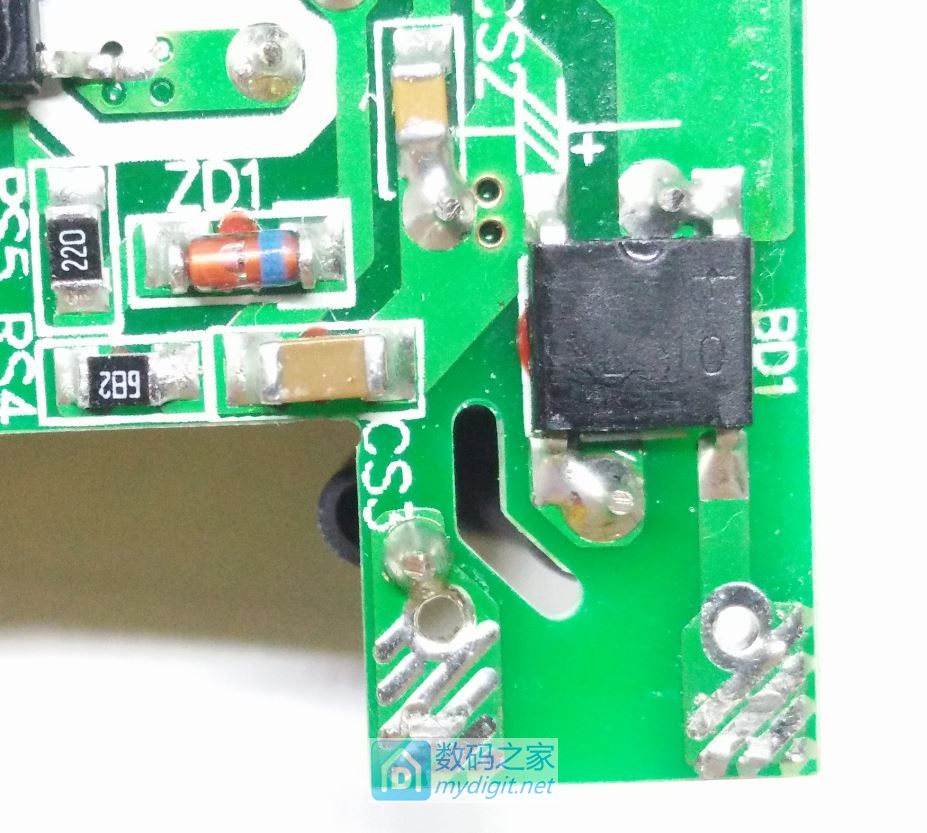

ZD1为20V稳压二极管

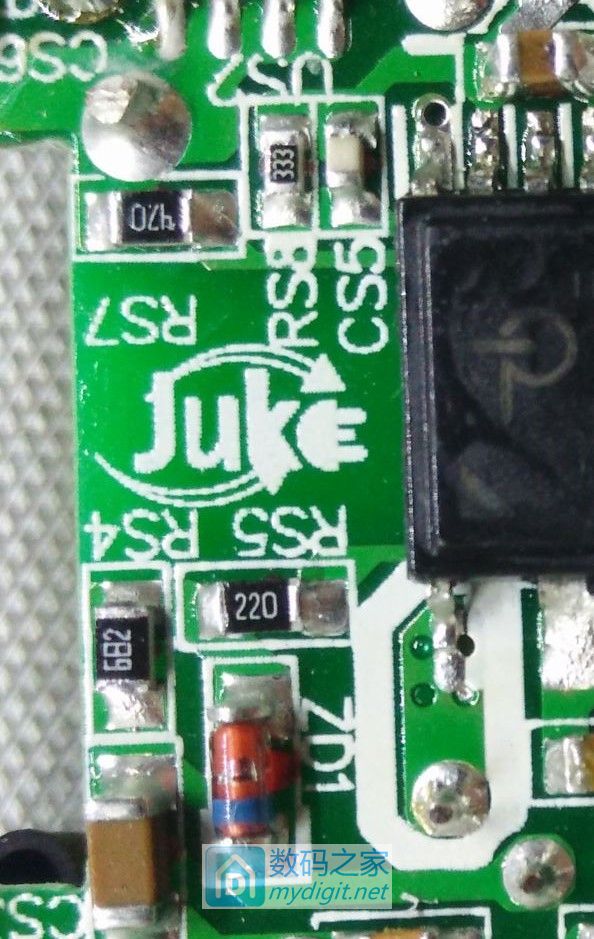

次级

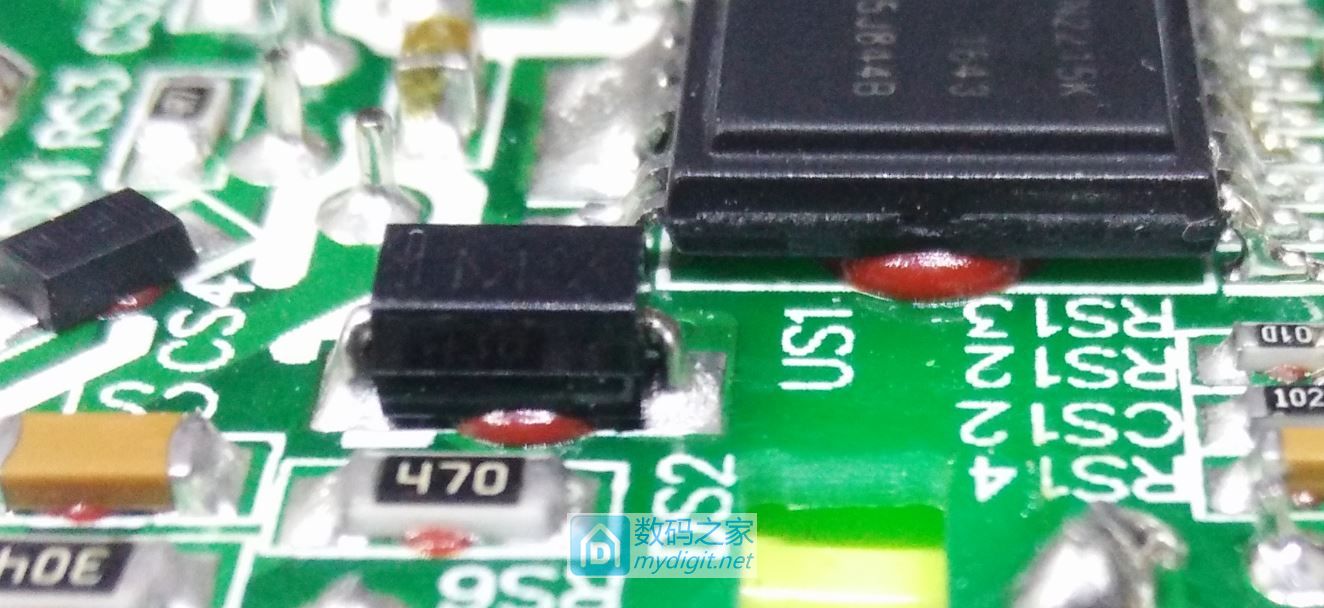

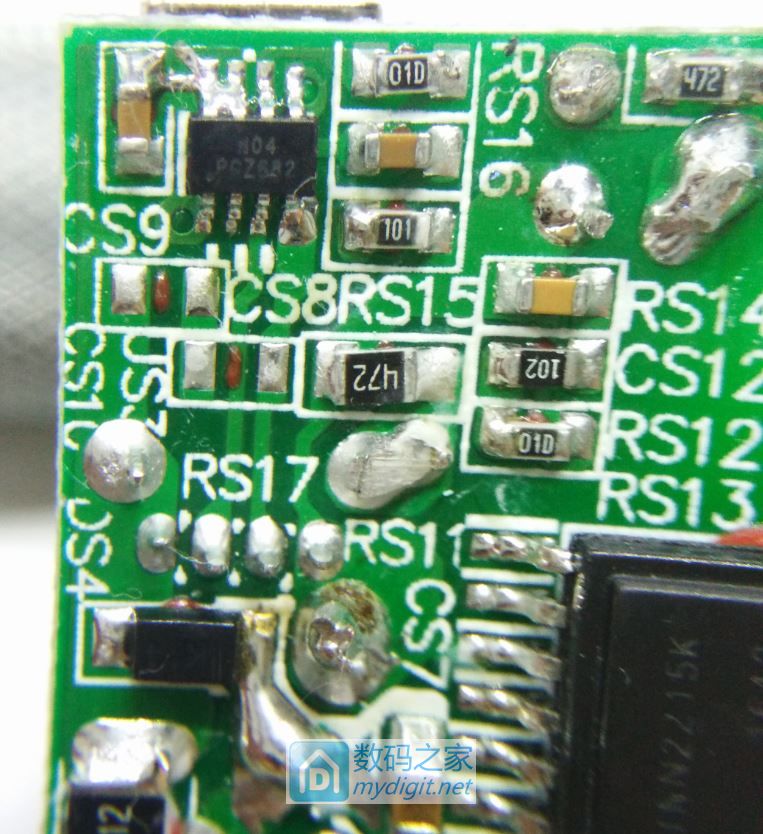

sop8的是同步整流mos,丝印6018,型号木有查到
mos右边的是个反向二极管

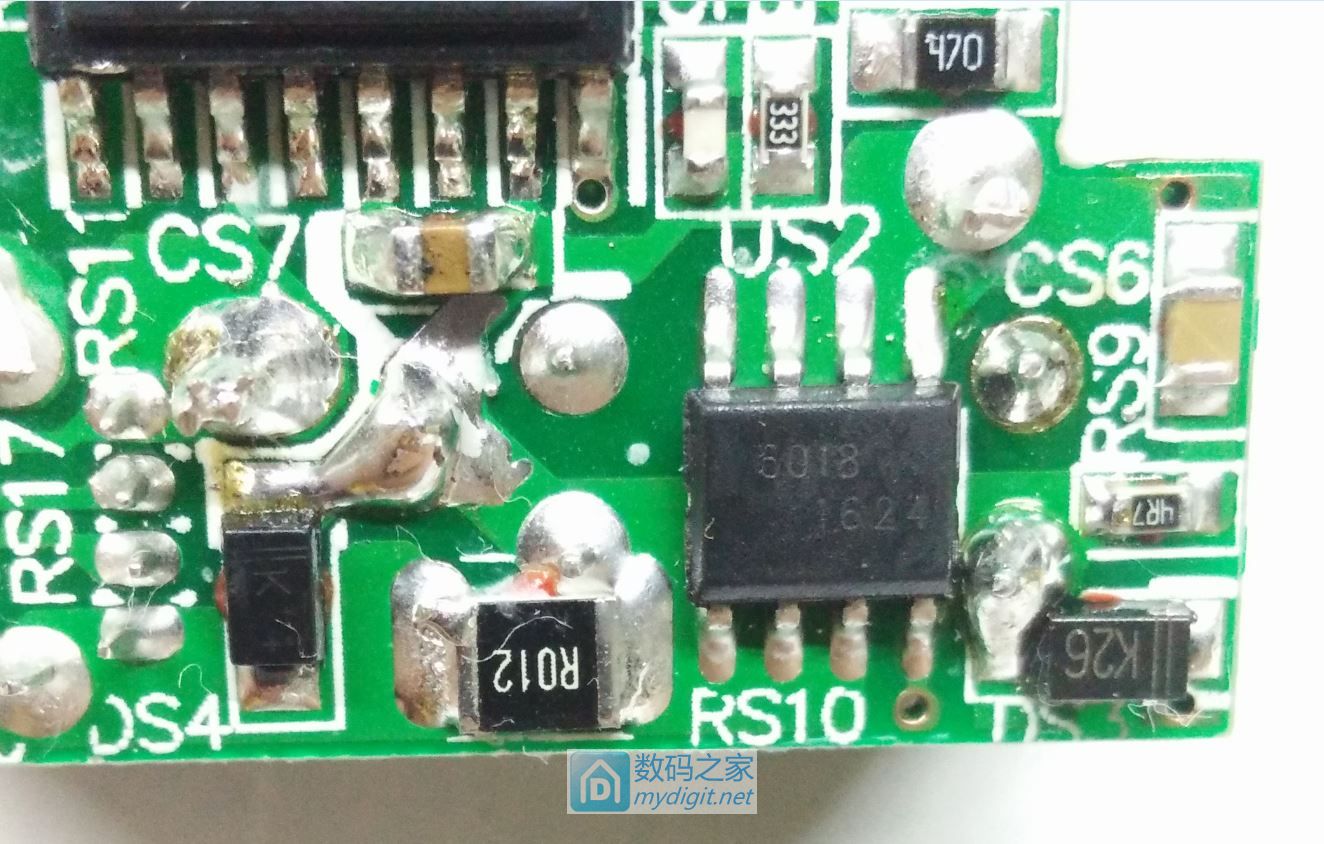

RS10是输出电流取样电阻 12m欧
官方典型值此处应该取15m欧
此处取了12,相当于要过更大的电流才会保护,“变相”的提高了输出功率。
DS4应该是个稳压二极管,输出过压保护

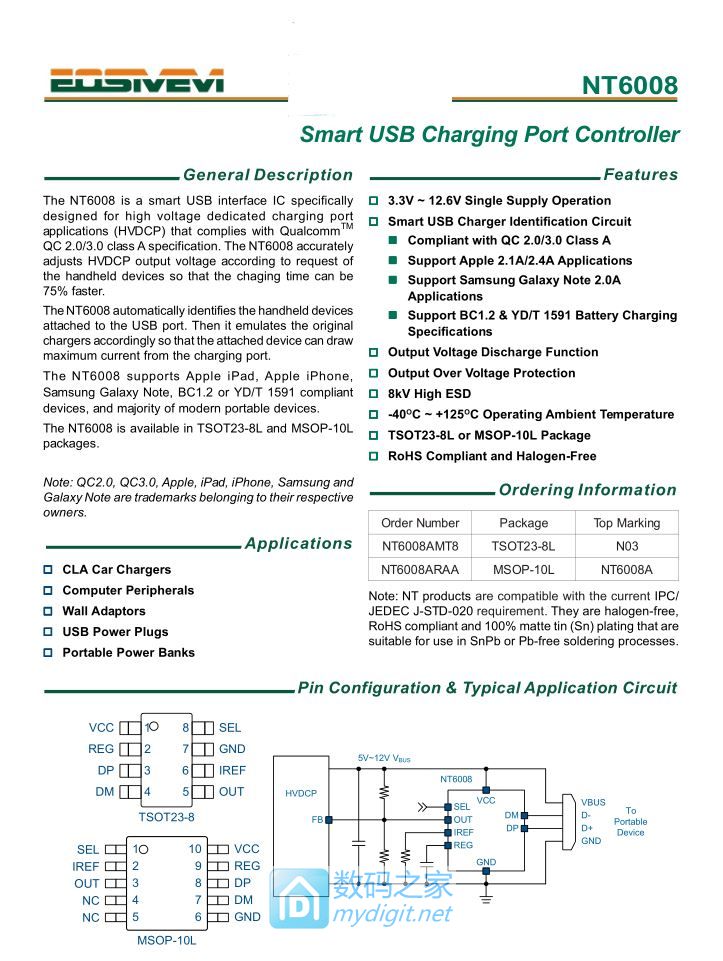

qc3.0快充识别芯片NT6008
支持qc2.0和qc3.0 兼容BC1.2

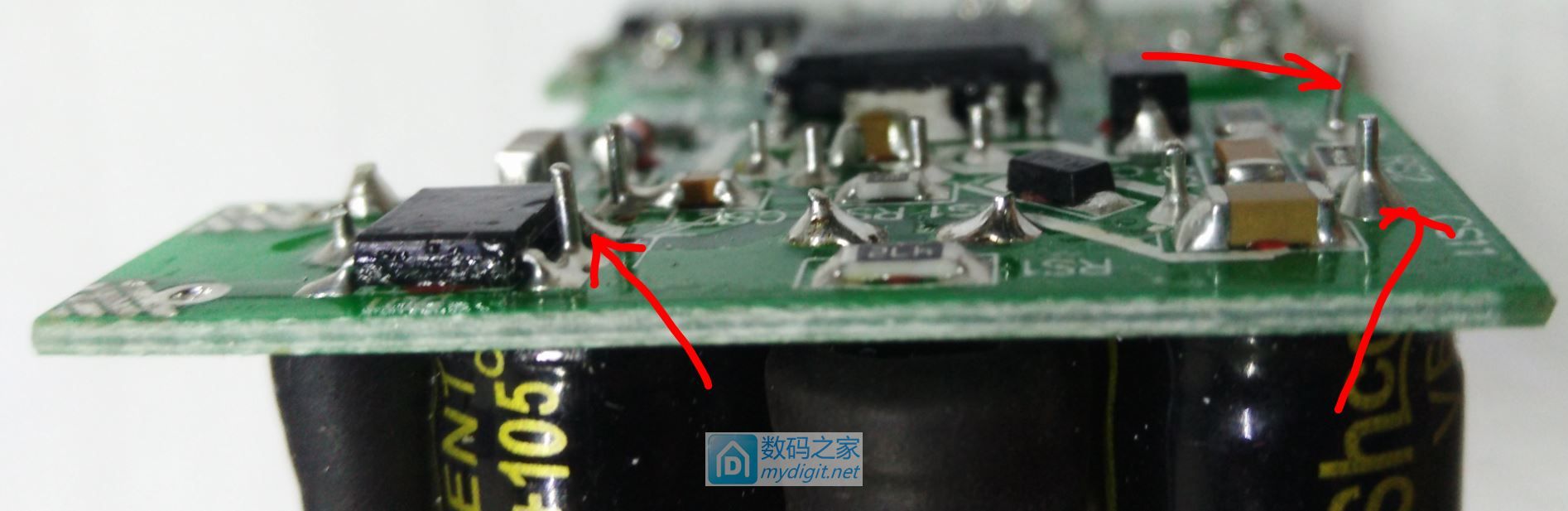

侧面可见红胶
