废水二次利用,卫生间节水装置
摘要:
本装置将卫生间洗衣、洗澡、洗脸废水二次利用,达到节水的目的。装置主要由废水存储池、自动控制器、上水水泵、电磁阀部分组成。废水存储池用于收集废水;自动控制器用来监测水位并做出水位指示、控制水泵自动上水、控制无废水时打开电磁阀自动恢复自来水供水;上水水泵用来将废水抽到马桶;电磁阀负责没有废水时接通自来水恢复正常供水。本装置易于取材,成本低廉,方便个人改造安装。
需要用到元器件,总揽图。

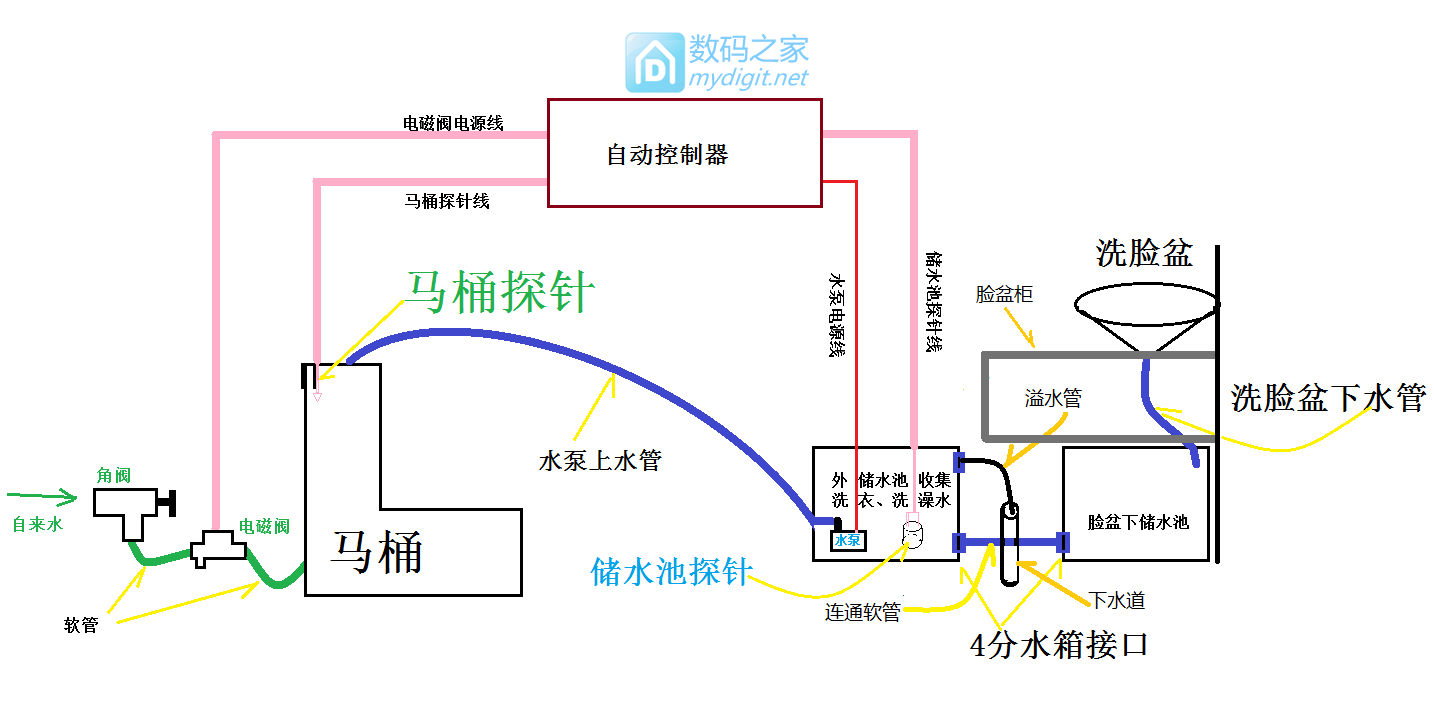

总揽图
废水二次利用,卫生间节水装置

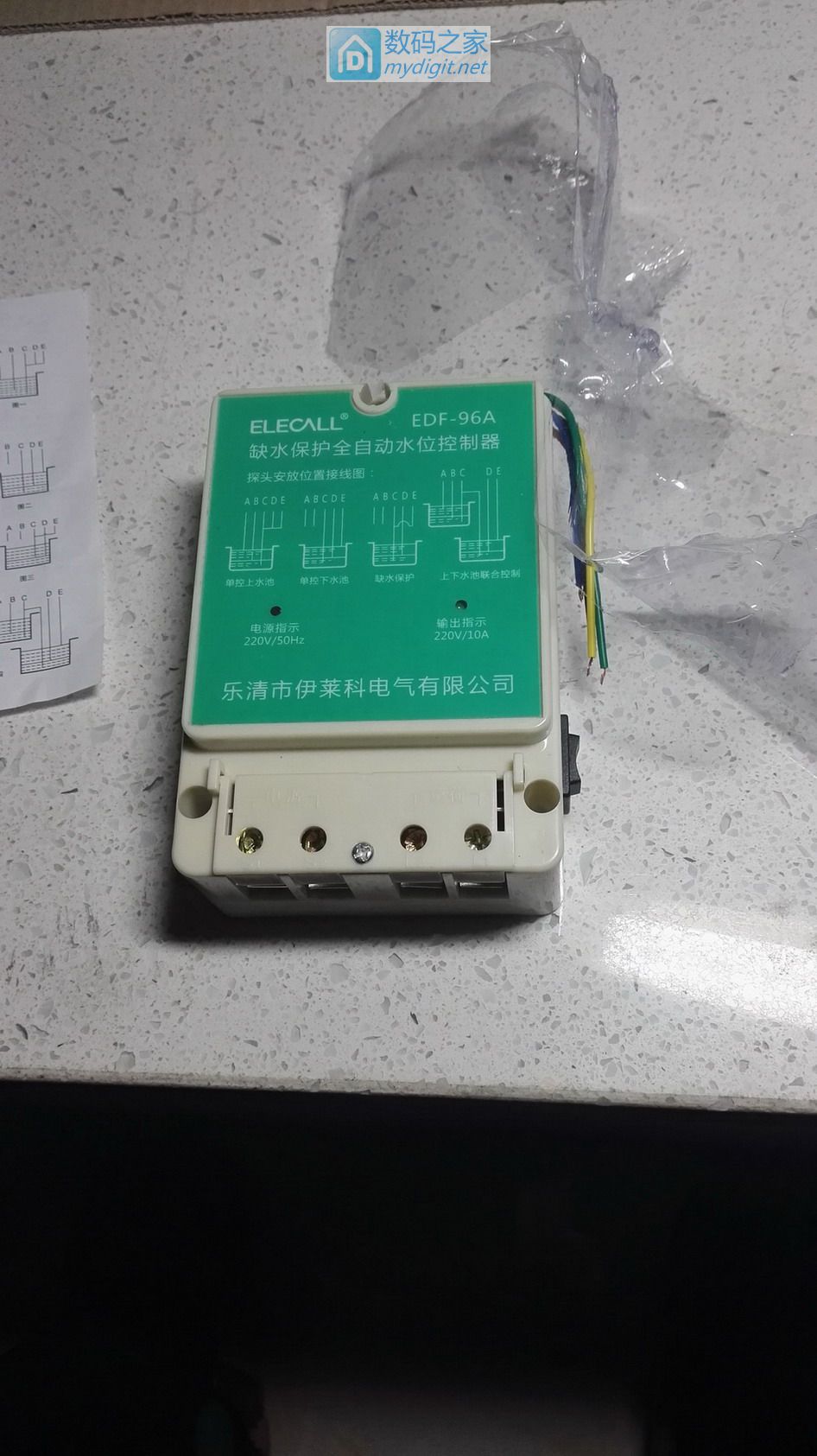

控制器(需要改造)
废水二次利用,卫生间节水装置

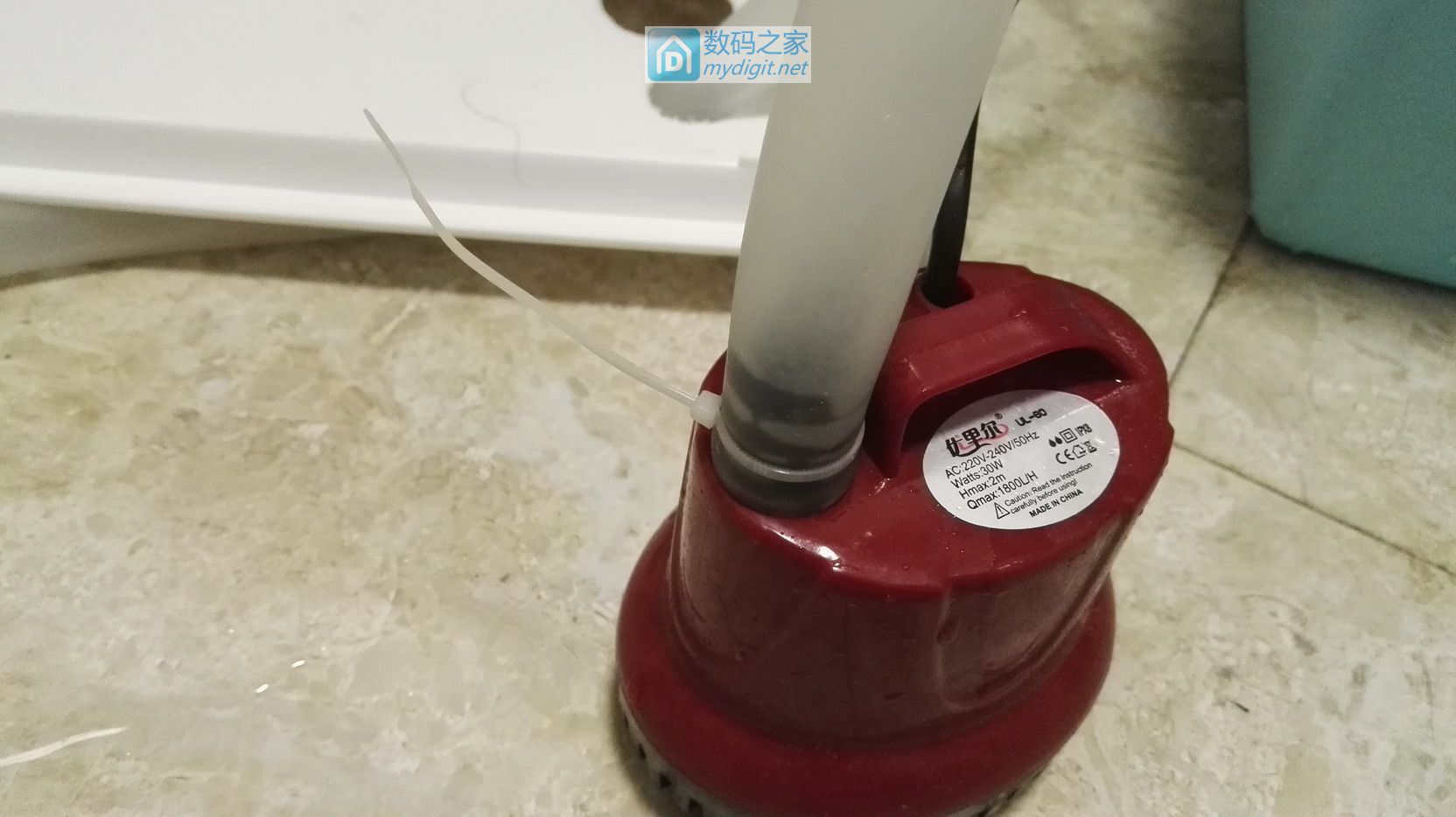

上水用的水泵
废水二次利用,卫生间节水装置

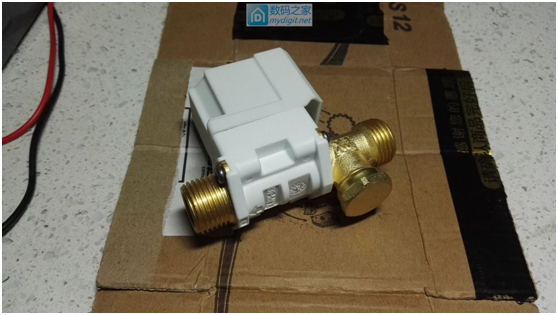

电磁水阀
废水二次利用,卫生间节水装置

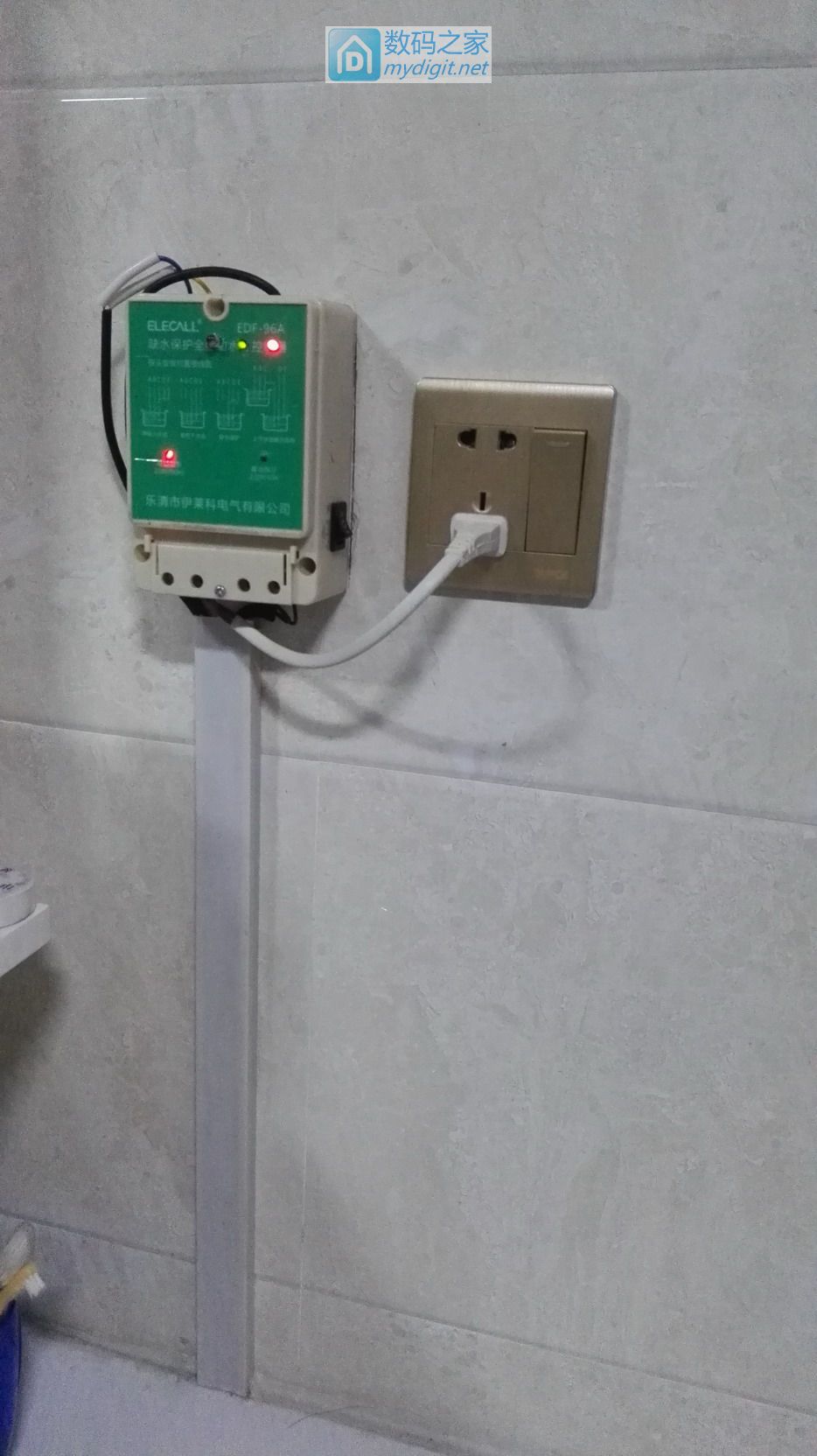

改造好的控制器
废水二次利用,卫生间节水装置

改造好的控制器
废水二次利用,卫生间节水装置

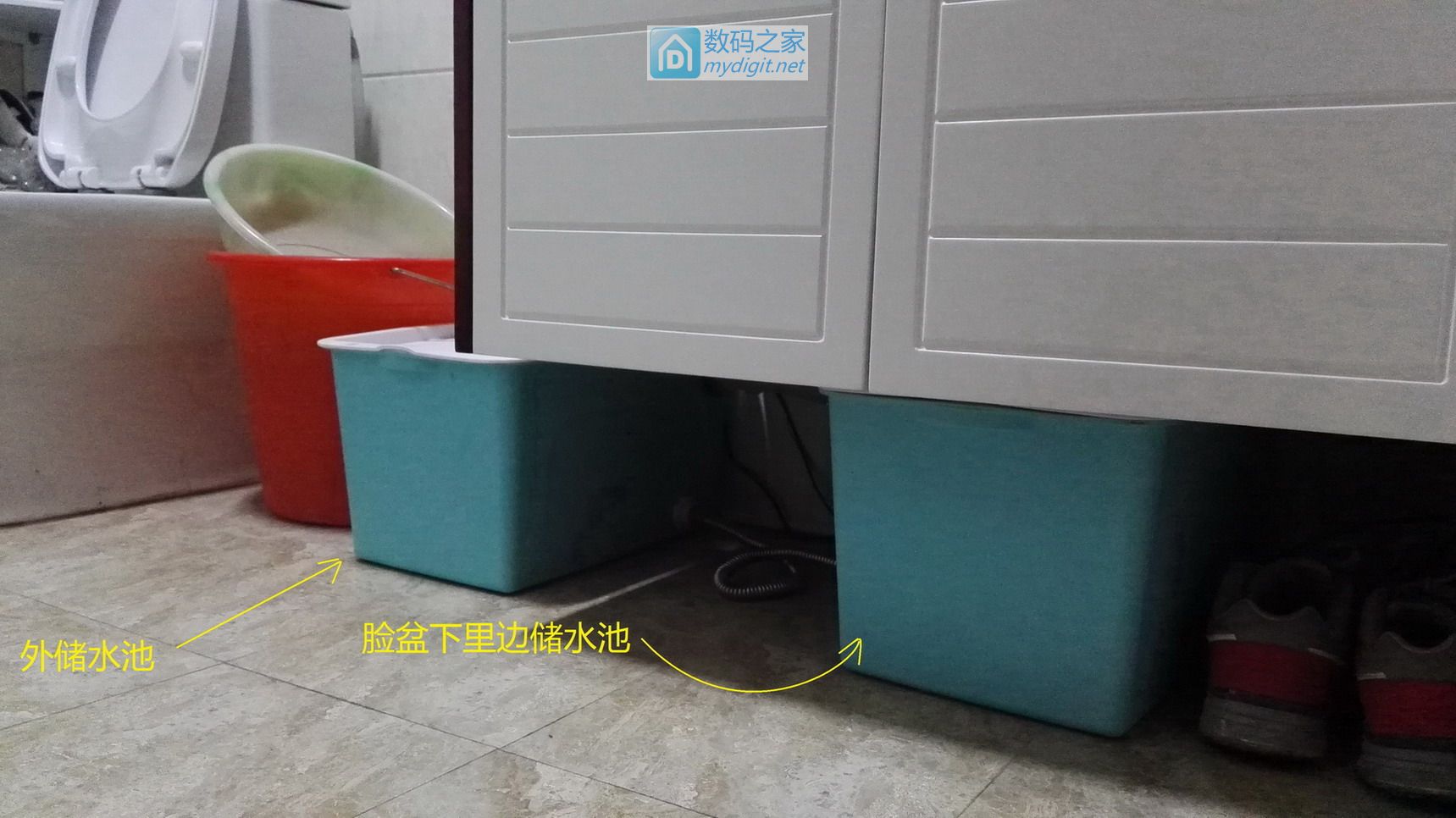

内外储水池
废水二次利用,卫生间节水装置

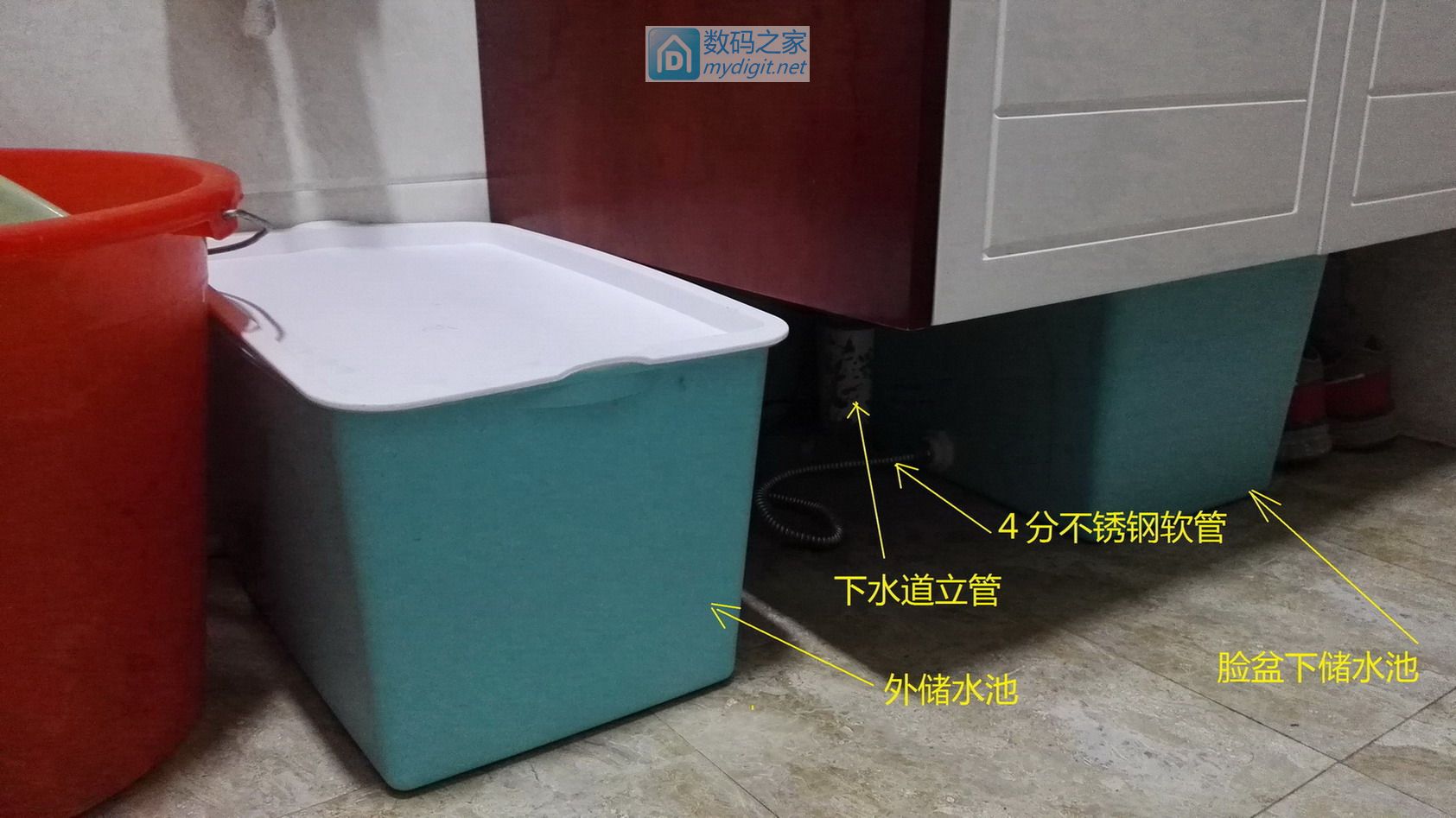

内外储水池
废水二次利用,卫生间节水装置

马桶部分
废水二次利用,卫生间节水装置
本帖最近打赏记录:共56条打赏M币+817专家+5
lsy789 M币 +20 謝謝分享 07-21
osment M币 +15 優秀文章 07-19
tntzpq 专家 +1 謝謝分享 07-18
tntzpq M币 +20 謝謝分享 07-18
csjsone M币 +13 優秀文章 07-08
15063434872 M币 +1 这个想法好,但是没净化系统,污水很快就臭了,难闻的要死,冬天将就用,夏天直接不行我用桶试验过 07-06
c818h M币 +8 優秀文章 07-06
花生仔 M币 +20 謝謝分享 07-02
ynqjzzh M币 +13 優秀文章 06-25
2545889167 M币 +20 - 06-21
离线kkdkj

发帖
4495
M币
13911
专家
36
粉丝
178
只看该作者 1楼 发表于: 06-11
前言:
生活中,洗衣、洗澡、洗脸等废水都直接排走了,如果能将它们收集起来冲马桶,日积月累可以节省很大费用。(我们小区6楼以上还要拿二次加压费,每方3.88元)从网上看到,也有注意节约的朋友把废水收集起来然后用盆直接冲马桶的,也有发明安装各种节水装置的,但直接用盆冲太不方便了,有些装置太复杂,费用比较高,个人不容易实现。在已经装修好的楼房里,安装这种节水装置,还要考虑到经济实用,美观大方,取材容易,不占地方,否则,安装这装置也就意义不大了。

一、改造自动控制器

开始想法是自己设计线路,购买元器件组装,用或非门CD4011实现自动控制,线路设计好后,准备购买元器件时,发现网上有卖类似功能的水塔自动上水控制器,少加改造就可以使用了,于是决定用现成的控制器改造,省时省力省费用,还有很重要的一点是成品有一个漂亮的外壳。
水塔自动上水控制器核心是CD4081两输入四与门数字电路,(为便于查看理解,本人在原来的原理图IC1里边,加了4个与门符号,分别用1YM、2YM、3YM、4YM表示)其原理请参考这里https://wenku.baidu.com/view/d76d9efeba0d4a7302763a8e.html
原电路原理图:


改造原理图如下:


(一)重点介绍一下改造部分

1、在R7与电源之间加装绿色LED4,用于马桶满水指示。
2、增加R13、R14、VT3、红色LED3用于储水池有水指示,并与与门4YM(原电路4YM空闲着没用,正好利用起来)结合控制电磁阀在储水池没废水时恢复自来水供水。
3、增加R15、R16、VT4、D8、蓝色LED5、继电器J2,用于电磁阀工作指示,打开电磁阀恢复自来水供水。
4、连接IC1的16脚 与12脚,与4YM与门结合控制电磁阀恢复自来水供水。
5、增加电解电容C6,用于减少水面波动引起的误动作。(节省一根探针)
原理图上绿色部分及三个颜色的发光二极管指示灯,安装在另一块废旧电路板上。

(二)改造部分的工作原理

因为马桶和储水池工作的时候只有满水和无水两种状态,不用检测水位高低,所以只用两根探针就行了,将AC电极接在一起与B电极用于检测马桶是否有水,将CE电极接在一起与D电极用于检测储水池是否有水。
装置工作状态有以下4种:(请参考两输入与门真值表)
1、  当马桶满水时,AC与B靠水电阻连接使1YM两个输入端(IC1 1、2脚)都为1电位,1YM输出端(3脚)输出1电位,VT2导通,LED4绿色发光,表示马桶有水,同时,2YM、4YM的一个输入端6脚12脚锁定为0电位,两个与门输出端4脚和11脚都为0电位,水泵和电磁阀都不工作。
2、当马桶没水时,1YM输入端1脚1电位,2脚0电位,输出端3脚0电位,2YM输入端6脚和4YM输入端12脚为1电位,为上水做好准备,同时指示灯绿色LED4灭,表示马桶没水,这时需要看储水池里有水与否(状态3与状态4),线路决定由水泵上水还是由于自来水上水。
3、  马桶没水的情况下,如果储水池有水,CE与D通过水电阻相联,3YM两个输入端8脚9脚都为1电位,其输出端10脚与2YM另一个输入端5脚也为1电位,VT3导通,红色LED3发光,表示储水池有水,同时,2YM两个输入端5、6脚都为1电位,输出端4脚也为1电位,VT1导通让J1吸合,由水泵M工作给马桶上水,直到马桶水满,回到马桶有水时的状态1。又同时,由于VT3导通,使4YM的输入端13脚锁定0电位,4YM输出端11脚输出0电位,电磁阀锁定为关闭状态,装置与自来水阻断。
4、马桶没水的情况下,如果储水池没水,3YM两个输入端8、9脚同时为0电位,3YM输出端10脚和2YM输入端5脚也为0电位, VT3截止,红色LED3灭,表示储水池没水, 4YM两个输入端12脚、13脚同时为1电位,4YM输出端11脚为1电位,VT4导通,J2吸合,蓝色LED5发光,表示电磁水阀打开,由自来水供水。同时,由于5脚为0电位,将2YM输出端4脚锁定为0电位,水泵M不工作。
简单的说,马桶有水时只一种情况,不管储水池是否有废水,水泵和电磁阀都不工作。马桶没水时有两种情况,1、储水池有水,由水泵抽废水上水,电磁阀关闭。2、储水池没水,电磁阀打开,由自来水上水,水泵停止工作。

改造过程照片:
